Danfoss AVPBT-F (Gen. 2006): ENGLISH DANSK DEUTSCH ESPAÑOL NEDERLANDS

AVPB, AVPB-F, AVPBT, AVPBT-F – PN16,25

16





Δp

v



ENGLISH DANSK DEUTSCH ESPAÑOL NEDERLANDS

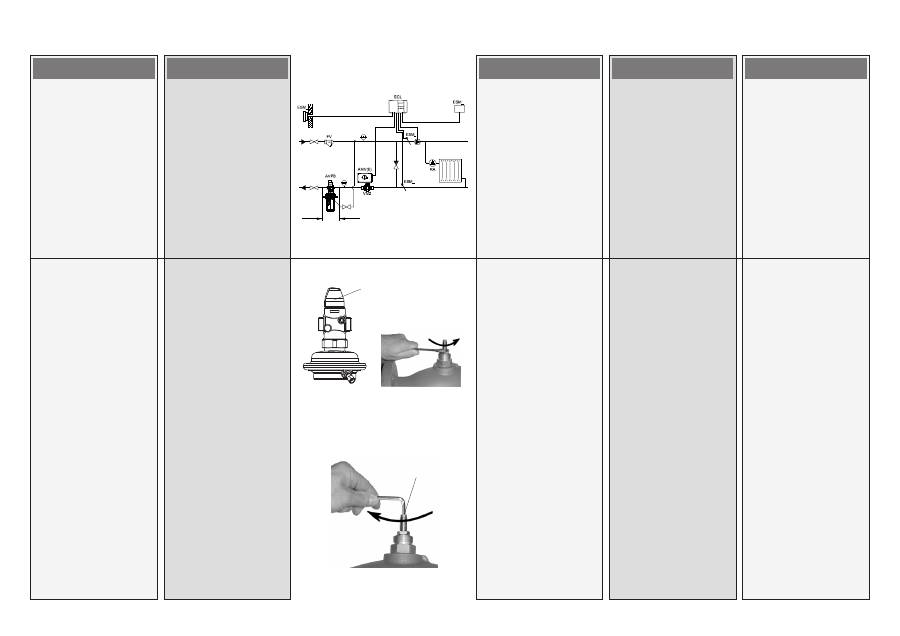

Pre-condition

(min. diff. pressure over the

valve)

At the maximum flow rate,

the pressure difference Δp

v

across the control valve must

be at least:

Δp

min

 = 0.5 bar

Adjustment with flow

adjusting curves

The system don’t need to be

active for being adjusted.

1.  Unscrew cover



, loosen

counter nut



.

2.  Screw (clockwise)

adjustable flow

restrictor



 in up to its

stop.

Valve is closed, no flow.

Forudsætning

(min. differenstryk over

ventilen)

Ved maksimale skal

trykdifferencen Δp

v

 over

ventilen være mindst:

Δp

min

 = 0,5 bar

Justering

Systemet behøver ikke være

aktivt for at blive justeret.

1.   Skru hættemøtrikken



 af,

løsn kontramøtrikken



.

2.  Skru den justerbare

flowbegrænser



 i (med

uret), til stoppunktet.

Ventilen er lukket, intet

flow.

Voraussetzung

(Min. Differenzdruck durch

das Ventil)

Die Druckdifferenz Δp

v

 über

das Regelventil muss bei max.

Volumenstrom mindestens

sein:

Δp

min

 = 0.5 bar

Einstellung mit

Einstelldiagramm

Die Anlage muss zur

Einstellung nicht in Betrieb

sein.

1.  Kappe abschrauben



,

Kontermutter



 lösen

2.  Eintselldrossel



 bis zum

Anschlag drehen.

  Ventil wird geschlossen,

kein Durchfluss.

Condición previa

(min. presión diferencial

sobre la válvula)

En el caudal máximo, la

presión diferencial Δp

v

 a

través de la válvula de control

debe ser al menos:

Δp

min

 = 0.5 bar

Ajuste con curvas de caudal

El sistema no necesita estar

activo para el ajuste.

1.  Desatornille el

capuchon



, afloje la

tuerca



.

2.  Atornille (en el sentido

de las agujas del reloj)el

limitador de caudal

ajustable



 hasta que se

pare.

  La válvula está cerrada, no

caudal.

Voorwaarde

(minimum drukverschil over

de afsluiter)

Bij het maximum debiet is

een drukverschil over de

regelafsluiter nodig van

minimaal:

Δp

min

 = 0.5 bar

Instelling met behulp van

debietgrafieken

Het systeem hoeft niet in

bedrijf te zijn om in te kunnen

stellen

1.  Draai de afdekkap



 open

en maak de contramoer



los.

2.  Draai de instelbare

debietbegrenzer



 met de

klok mee tot de aanslag.

  De afsluiter is nu dicht, er

is geen doorstroming.
