Danfoss AVPBT-F (Gen. 2006): SLOVENŠČINA MAGYAR ČESKY POLSKI РУССКИЙ

AVPB, AVPB-F, AVPBT, AVPBT-F – PN16,25

20

SLOVENŠČINA MAGYAR ČESKY POLSKI РУССКИЙ

Vsebina

Varnostna opozorila

21

Opis naprave

22

Montaža

22

-  Dopustni

  položaji vgradnje

22

-  Lokacija namestitve

in shema vgradnje

23

-  Vgradnja ventila

24

-  Montaža

termostatskega

pogona

25

-  Montaža impulzne cevi  26

-  Izolacija

27

-  Dimenzija, masa

28

Zagon

30

-  Polnjenje sistema, prvi

zagon

30

-  Test tesnosti in tlaka

31

-  Jemanje iz obratovanja  31

-  Nastavitev regulatorja  32

-   Nastavitev

diferenčnega tlaka

32

-  Nastavitev pretoka

34

-   Nastavitev s

krivuljami za

nastavitev pretoka

35

-  Krivulje za

nastavitev pretoka

37

-  Nastavitev

s kalorimetrom

38

Tartalomjegyzék

Biztonsági előírások

21

Az alkalmazás leírása

22

Szerelés

22

-  Lehetséges beépítési

helyzetek

22

-  Beépítési hely és

kapcsolási séma

23

-  Szelep beépítés

24

-  Hőmérséklet-szabályozó

felszerelése

25

-  Impulzusvezetékek

bekötése

26

-  Szigetelés

27

-  Méretek, Súlyok

28

Üzembe helyezés

30

-  A rendszer feltöltése,

első üzembe helyezés  30

-  Tömítettség és

nyomáspróba

31

-  Üzemen kívül

helyezés

31

-  Kívánt értékek

beállítása

32

-  Nyomáskülönbség

beállítása

32

-  Térfogatáram

beállítása

34

-  Térfogatáram beállítás

diagram szerint

35

-  Térfogatáram-beállító

diagramok

37

-  Térfogatáram beállítás

hőmennyiségmérővel  38

-   A hőmérséklet-szabályozó

beállítása

38

Obsah

Bezpečnostní informace  21

Aplikační oblast

22

Montáž

22

-  Přípustná instalační

poloha

22

-  Umístění a schéma

instalace

23

-  Instalace ventilu

24

-  Montáž přímočinného

regulátoru teploty

25

-  Montáž impulsního

potrubí

26

-   Izolace

27

-  Rozměry, Hmotnost

28

Zahájení provozu

30

-  Plnění systému, první

spuštění

30

-  Tlaková zkouška a

zkouška těsnosti

31

-  Odstavování

31

-  Nastavení

32

-  Nastavení diferenčního

tlaku

32

-  Nastavení průtoku

34

-  Nastavení pomocí

diagramu nastavení

průtoku

35

-  Diagram nastavení

průtoku

37

-  Nastavení pomocí

měřiče tepla

38

Spis treści

Warunki bezpieczeństwa 21

Zastosowanie

22

Montaż

22

-   Dopuszczalne pozycje

montażu

22

-   Miejsce i schemat

montażu

23

-   Montaż zaworu

24

-  Montaż siłownika

termostatycznego

25

-   Podłączenie rurki

impulsowej

25

-   Izolacja

27

-   Wymiary, ciężar

28

Uruchomienie

30

-   Napełnienie układu,

pierwsze uruchomienie  30

-   Próby szczelności

i ciśnienia

31

-   Odłączenie zaworu

31

-   Nastawy

32

-   Nastawa różnicy

ciśnień

32

-   Nastawa przepływu

34

-   Nastawianie według

krzywych regulacji

przepływu

35

-   Wykresy (krzywe)

regulacji przepływu

37

-   Nastawianie z użyciem

ciepłomierza

38

-   Nastawianie

temperatury

38

Содержание

Правила техники

безопасности

21

Область применения

22

Монтаж

 22

-  Монтажные

положения регулятора

22

-  Размещение

регулятора и схема

установки

23

-  Монтаж клапана

24

-  Монтаж термостатического

элемента

25

-  Монтаж импульсной

трубки

25

-  Теплоизоляция

27

-  Габаритные и

присоединительные

размеры

28

Запуск

30

-  Заполнение системы,

первый пуск

30

-  Испытание на

прочность и

герметичность

31

-  Вывод из

эксплуатации

31

-  Установка значений

регулируемых

величин

32

-   Установка перепада

давлений

32

-  Пломбирование

34

-  Установка

предельного расхода

34

-   Настройка с помощью

графиков расхода

35

-  Графики настройки

расхода

37

-  Настройка с помощью

теплосчетчика

38

AVPB, AVPB-F, AVPBT, AVPBT-F – PN16,25

21

SLOVENŠČINA MAGYAR ČESKY POLSKI РУССКИЙ

Varnostna opozorila

Izjemno pomembno je, da

pred montažo in zagonom

skrbno preberete navodila in

se jih držite. S tem se izognete

poškodbam ljudi in okvaram

na opremi.

Nujna sestavna, zagonska

in vzdrževalna dela lahko

izvajajo samo kvalificirani,

šolani in pooblaščeni delavci.

Pred sestavo in vzdrževalnimi

deli na regulatorju mora biti

sistem:

  - tlačno izravnan,

  - ohlajen,

  - izpraznjen in

  - očiščen.

Prosimo, upoštevajte

navodila proizvajalca sistema

ali sistemskega operaterja.

Biztonsági előírások

Összeszerelés és

üzembehelyezés előtt

feltétlenül olvassa el és tartsa

be ezen útmutató utasításait

a személyi sérülések és a

készülék meghibásodásának

elkerülése érdekében!

Az összeszerelést,

üzembehelyezést és

karbantartást csak

szakképzett és arra

feljogosított személy

végezheti.

A szerelési és karbantartási

munkálatok előtt a rendszert:

  - nyomásmentesíteni kell,

  - le kell hűteni,

  - le kell üríteni,

  - és meg kell tisztítani.

Kérjük, tartsa be a

rendszer gyártójának

és üzemeltetőjének

rendelkezéseit!

Bezpečnostní informace

Z důvodu maximálního

snížení možnosti poranění

osob nebo vzniku škod na

majetku je bezpodmínečně

nutné se před vlastní montáží

a uvedením regulátoru do

provozu pečlivě seznámit

se všemi bezpečnostními

informaci zde uvedenými.

Nezbytné montážní práce,

kroky při uvádění do

provozu a opravy mohou

provádět pouze kvalifikovaní,

proškolení pracovníci, kteří

pro tuto činnost byly určeni.

Před montáží nebo před

případnou opravou nebo

servisem regulátoru je

nutné, aby regulovaný

systém splňoval následující

podmínky:

  -nebyl pod tlakem

  -byl dostatečně ochlazen

  -vyprázdněn a

  -vyčištěn.

Potupujte podle návodu

výrobce systému nebo jeho

provozovatele.

Warunki bezpieczeństwa

W celu uniknięcia zranienia

osób i uszkodzenia urządzeń

należy bezwzględnie przed

montażem i uruchomieniem

zaworu zapoznać się

dokładnie z niniejszą

instrukcją.

Czynności związane z

montażem, uruchomieniem

i obsługą mogą być

dokonywane wyłącznie

przez osoby uprawnione

i odpowiednio

wykwalifikowane.

Przed montażem i obsługą

konserwacyjną regulatora

należy:

  - zrzucić ciśnienie,

  - ostudzić urządzenie,

  - opróżnić układ i

  - oczyścić.

Prosimy stosować się do

instrukcji producenta lub

operatora układu.

Правила техники

безопасности

Для предупреждения

травматизма и повреждения

оборудования перед

началом производства работ

по его монтажу и вводу в

эксплуатацию следует изучить

и соблюдать настоящую

инструкцию.

Монтаж, наладку и техническое

обслуживание оборудования

может выполнять только

квалифицированный персонал,

имеющий допуск к таким

работам.

В целях соблюдения правил

техники безопасности перед

началом работ по монтажу

или обслуживанию регулятора

необходимо произвести

следующие действия с

трубопроводной системой:

- сбросить давление;

- охладить;

- опорожнить;

- прочистить.

При этом  должна соблюдаться

также инструкция по

эксплуатации системы.

AVPB, AVPB-F, AVPBT, AVPBT-F – PN16,25

22

SLOVENŠČINA MAGYAR ČESKY POLSKI РУССКИЙ

Opis naprave

Regulator se uporablja za

regulacijo diferenčnega tlaka

in omejevanje pretoka (in

temperature pri AVPBT(F)

v sistemih ogrevanja,

daljinskega ogrevanja in

hlajenja napolnjenih z vodo

ali z mešanico vode in glikola.

Tehnični podatki na etiketi

izdelka določajo uporabo.

Montaža

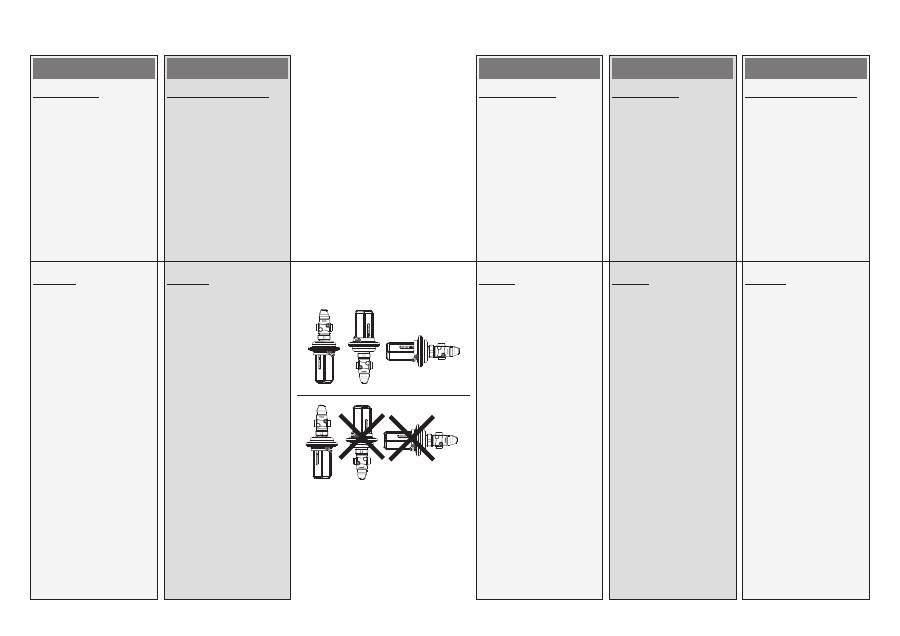

Dopustni položaji vgradnje

Temperatura medija do

100 °C:

-  Lahko se vgradi v

kateremkoli položaju.

Temperatura medija > 100 °C:

-  Vgradnja dovoljena samo

v horizontalni položaj

tako, da je pogon obrnjen

navzdol.

Az alkalmazás leírása

A szabályzó

nyomáskülönbség-

szabályozásra és

térfogatáram korlátozásra

alkalmas fűtő, távfűtő és

hűtő rendszerekben. Az

áramló közeg víz, ill. víz-glikol

keverék lehet.

A működést meghatározó

paraméterek a termék

címkéjén olvashatók.

 Szerelés

Lehetséges beépítési

helyzetek

Max. 100 °C

közeghőmérsékletig:

-  Bármely helyzetben

beépíthető.

Ha a közeghőmérséklet

> 100 °C:

-  Csak vízszintes

csőszakaszokba

építhető be, függőleges

szelepmozgató helyzettel.

Aplikační oblast

Regulátor je určen pro

regulaci diferenčního tlaku

a průtoku vody a směsi vody

s glykolem v systémech

vytápění, v systémech

centralizovaného zásobování

teplem a v chladících

systémech.

Technické parametry

uvedené na typovém štítku

výrobku určuji jeho použití.

Montáž

Přípustná instalační poloha

Teplota média do 100 °C:

-  Regulátor lze instalovat v

jakékoliv poloze.

Teplota média vyšší než

100 °C:

-  Regulátor je možné

instalovat pouze na

vodorovné části potrubí,

kdy pohon regulátoru

směřuje dolů.

Zastosowanie

Regulator jest stosowany do

regulacji różnicy ciśnień z

ograniczeniem przepływu

dla wody i roztworów wody

z glikolem w instalacjach

grzewczych, sieciach

cieplnych i instalacjach

chłodzenia.

Dane techniczne na tabliczce

znamionowej określają zakres

zastosowań.

Montaż

Dopuszczalne pozycje

montażu.

Temperatury czynnika do

100 °C:

-  montaż w dowolnej

pozycji.

Temperatury czynnika

> 100 °C:

-  montaż dozwolony tylko

na rurociągu poziomym, z

siłownikiem skierowanym

w dół.

Область применения

Регулятор используется

для поддержания перепада

давлений и ограничения

расхода воды или водного

раствора гликоля в системах

централизованного

теплоснабжения или

охлаждения.

Условия применения

регулятора определяются

техническими

характеристиками, указанными

на этикетке изделия.

Монтаж

Монтажные положения

регулятора

Температура регулируемой

среды до 100 °C:

-  Регулятор может

устанавливаться в любом

положении.

Температура регулируемой

среды выше 100 °C:

-  Установка регулятора

разрешается только

на горизонтальном

трубопроводе

регулирующим элементом

вниз.

AVPB, AVPB-F, AVPBT, AVPBT-F – PN16,25

23







Lokacija namestitve in

shema vgradnje

Regulator AVPB(T), AVPBT-F

se sme vgraditi samo v

povratni vod.



  AVPB(-F)

vgradnja v povratek



  AVPBT-F

vgradnja v povratek



  AVPBT

vgradnja v povratek

Beépítési hely és kapcsolási

séma

Az AVPB(T), AVPBT-F

csak visszatérő ágba

szerelhető.



  AVPB(-F)

a visszatérő ágban



  AVPBT-F

a visszatérő ágban



  AVPBT

a visszatérő ágban

Umístění a schéma

instalace

Regulátor AVPB(T), AVPBT-F

je možné instalovat pouze na

vratnou větev systému.



  AVPB(-F)

Montáž na vratnou větev



  AVPBT-F

Montáž na vratnou větev



  AVPBT

Montáž na vratnou větev

SLOVENŠČINA MAGYAR ČESKY POLSKI РУССКИЙ

Miejsce i schemat montażu

Regulator AVPB(T), AVPBT-F

można montować tylko na

rurociągu powrotnym.



  AVPB(-F)

montaż na rurociągu

powrotnym



  AVPBT-F

montaż na rurociągu

powrotnym



  AVPBT

montaż na rurociągu

powrotnym

Размещение регулятора и

схема установки

Регулятор AVPB(T), AVPBT-F

может быть установлен только

на обратном трубопроводе.



AVPB(-F)

на обратном трубопроводе



AVPBT-F

на обратном трубопроводе



AVPBT

на обратном трубопроводе

AVPB, AVPB-F, AVPBT, AVPBT-F – PN16,25

24

L

     

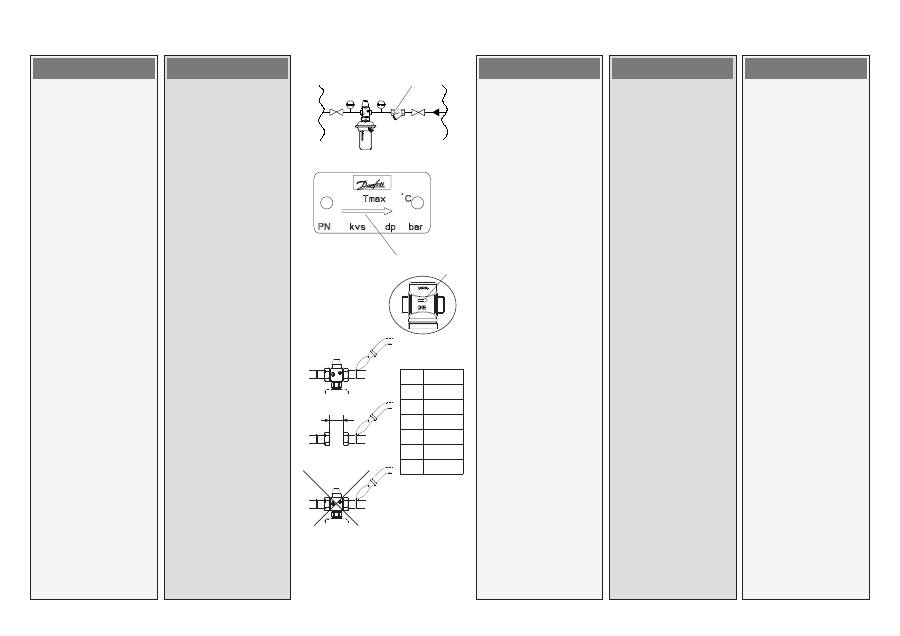

Vgradnja ventila

1.   Pred montažo očistite

cevovod.

 2. Močno priporočamo

vgradnjo filtra pred

regulator



.

3.  Vgradite manometer

pred in za sistem, ki ga

regulirate.

4.  Vgradite ventil

•  Upoštevajte puščico na

etiketi proizvoda oz. na

proizvodu samem, ki kaže

smer pretoka



.

•  Ventil z vgrajenimi

varilnimi priključki se

lahko samo pritrdi na

cevovod



.

  Varilni priključki so nato

lahko polno varjeni samo

brez ventila in tesnil!



  Ob neupoštevanju teh

navodil lahko visoke

temperature pri varjenju

uničijo tesnila.

A szelep beépítése

1.   A munka megkezdése

előtt végezze el a

csővezeték hálózat

tisztítását!

2.  Erősen ajánlott egy szűrő

beépítése a szabályzó

elé



.

3.  A szabályozandó szakasz

előtt és után építsen be

nyomásmérőt.

4.  A szelep beépítése:

·  A beépítésnél

vegye figyelembe a

termékcímkén 1, ill. a

szelepen feltüntetett

áramlási irányt



!

•  A hegesztett toldatokkal

rendelkező szelepeket

a csővezetékhez csak

néhány ponton szabad

hegesztéssel rögzíteni



!

  A toldatok csak a szelep és

a tömítőelemek levétele

után hegeszthetőek

körül!



  Ha ezeket az

útmutatásokat nem

tartja be, a magas

hegesztési hőmérsékleten

a tömítőelemek

tönkremennek.

Instalace ventilu

1.  Před montáží vyčistěte

potrubní systém.

2.  Před regulátor

doporučujeme

nainstalovat filtr



.

3.  Před a za regulovanou

součást systému

namontujte tlakoměr.

4.  Nainstalujte ventil.

•  Při montáži dejte pozor

na to, aby na štítku

vyznačený směr proudění

média odpovídal

skutečnosti



.

•  Ventil s namontovanými

navařovacími koncovkami

může být napojen pouze

přímo na potrubí



.

  Koncovky musí být

navařovány bez těsnění a

připojeného ventilu !



.

Jestliže nebude

postupováno podle

tohoto návodu, tak může

vysoká svařovací teplota

zničit těsnění.

Montaż zaworu

1.   Przed zamontowaniem

zaworu przepłukać

instalację.

2.  Przed regulatorem

zamontować filtr



.

3.   Zamontować manometry

przed i za tą częścią

układu, która będzie

regulowana.

4.  Zamontować zawór.

•  Należy zachować kierunek

przepływu zaznaczony na

tabliczce znamionowej lub

na korpusie zaworu



.

•  Zawór z zamocowanymi

końcówkami do

wspawania może być tylko

punktowo wspawany do

rurociągu



.

Końcówki mogą

być przyspawane

tylko bez zaworu i

uszczelnienia!



.

  Nie zastosowanie się

do tego zalecenia może

spowodować uszkodzenie

uszczelnień wskutek

wysokiej temperatury.

Монтаж клапана

1.   Перед монтажом клапана

промойте трубопроводную

систему.

2.  До регулятора (по

ходу движения среды)

рекомендуется установка

сетчатого фильтра



.

3.  Для контроля давлений

до и после регулируемой

системы необходимо

предусмотреть

показывающие манометры.

4.   Установка клапана.

•  Установите клапан так,

чтобы направление стрелки

на этикетке



или на его

корпусе



 или этикетке

совпадало с направлением

движения регулируемой

среды.

•  Резьбовой клапан

монтируется с помощью

приварных фитингов,

которые при установленном

между ними клапане

должны  предварительно

фиксироваться

на трубопроводе

прихваткой



.

Окончательная приварка

фитингов к трубопроводу

может производиться

только при отсутствии

клапана и уплотнительных

прокладок!



При несоблюдении этих

инструкций высокая

температура сварки может

повредить уплотнения

фитингов и самого клапана.

DN   L (mm)

15

69

20

74

25

79

32

104

40

114

50

134

SLOVENŠČINA MAGYAR ČESKY POLSKI РУССКИЙ
