Chaudière murale à gaz haut rendement

Notice d’installation, d’utilisation et d’entretien

FR

Caldaia murale a gas ad alto rendimento

Manuale per l’uso destinato all’utente ed all’installatore

High performance gas-fired wall-mounted boiler

Operating and installation instructions

Caldera mural de gas de alto rendimiento

Manual para el usuario y el instalador

IT

EN

ES

Стенен газов котел с висока ефективност

Ръководство за употреба предназначено за потребителя и инсталатора

BG

Centrală murală pe gaz, de înalt randament

Manual de instrucţiuni destinat utilizatorului şi instalatorului

RO

Επιτοίχιος λέβητας αερίου υψηλής απόδοσης

Εγχειρίδιο χρήσης για τον χρήστη και τον εγκαταστάτη

EL

Высокопроизводительные настенные газовые котлы

Руководство по установке и эксплуатации

RU

Kocioł ścienny gazowy o wysokiej sprawności

Podręcznik obsługi dla użytkownika i instalatora

PL

高效壁挂式燃气锅炉

安装使用手册

CN

2

71.03982.03 - FR

INSTRUCTIONS DESTINÉES À L’UTILISATEUR

1.

Recommandations avant l’installation

3

2.

Recommandations avant la mise en service

3

3.

Mise en service de la chaudière

4

4.

Réglage de la température du Chauffage central (CC) et de l’Eau chaude sanitaire (ECS)

5

5.

Description du bouton

 (Été - Hiver – Chauffage uniquement – Arrêt)

5

6.

Remplissage de la chaudière

5

7.

Arrêt de la chaudière

6

8.

Changement de gaz

6

9.

Arrêt prolongé du système.  Protection contre le gel

6

10.

Messages d’erreur et tableau des disfonctionnements

7

11.

Recommandations de maintenance régulière

7

12.

Recommandations générales

8

13.

Recommandations avant l’installation

9

14.

Installation de la chaudière

9

15.

Dimensions de la chaudière

11

16.

Installation des conduits d’évacuation - aspiration

11

17.

Branchement électrique

14

18.

Installation d’un thermostat d’ambiance

14

19.

Procédure de changement de gaz

15

20.

Affichage des paramètres (fonction “info”)

17

21.

Paramétrage 18

22.

Dispositifs de réglage et de sécurité

18

23.

 Vérification sécurité vmc gaz - pour chaudière MS 24 MI VMC 20

24.

Positionnement de l’électrode d’allumage et détection de flamme

20

25.

Vérification des paramètres de combustion

21

26.

Débit et hauteur d’élévation de la pompe

21

27.

Raccordement de la sonde extérieure

22

28.

Raccordement d’un ballon separé avec un moteur vanne 3 voies

22

29.

Entretien annuel

23

30.

Vidange du circuit de la chaudière

23

31.

Nettoyage des filtres

24

32.

Détartrage du circuit sanitaire

24

33.

Démontage de l’échangeur sanitaire

25

34.

Schéma de la chaudière

26

35.

Schéma de câblage électrique

30

36.

Données techniques

34

SOMMAIRE

INSTRUCTIONS DESTINÉES À L’UTILISATEUR

INSTRUCTIONS DESTINÉES À L’INSTALLATEUR

Cher Client,

Nous sommes heureux que vous ayez choisi notre produit. Les chaudières sont fabriquées dans le souci de vous donner entière sati-

sfaction, en respectant les normes de sécurité les plus strictes ainsi que les normes de qualité les plus  sévères. En effet, l’entreprise est

homologuée ISO 9001 afin de vous assurer d’un niveau de qualité parmi les meilleurs. Afin que votre produit vous apporte le meilleur

service, nous vous conseillons de lire attentivement la présente notice avant toute utilisation. Les informations qu’elle contient vous

permettront de tirer le meilleur parti de votre chaudière.

Attention:

Les différentes parties de l’emballage doivent être tenues hors de portée des enfants.

Entretenez régulièrement votre installation

L’entretien annuel de votre chaudière est obligatoire aux termes de la législation en vigueur. Il devra être effectué une fois par an par

un professionnel qualifié:

•  l’entretien de la chaudière (vérification, réglage, nettoyage, remplacement de pièces d’u sure normale et détartrage éventuel);

•  la vérification de l’étancheité du conduit de la ventouse et du terminal.

Pour toutes les opérations d’entretien de votre chaudière, des formules d’entretien annuel peuvent vous être proposées par des pre-

stataires de services. Consultez votre installateur ou nos services commerciaux.

La garantie du constructeur, qui couvre les défauts de fabrication, ne doit pas être confondue avec les opérations décrites ci-dessus.

Garantie

Pour bénéficier de la garantie, l’appareil doit avoir été installé et mis en service par un professionnel conformément à la législation en

vigueur, aux règles de l’art et DTU, ainsi qu’aux instructions de montage et de mise en service figurant dans la notice.

Ces modèles de chaudières possèdent le marquage CE conformément aux conditions essentielles des Directives suivantes :

- Directive gaz 2009/142/CE

- Directive Rendements 92/42/CEE

- Directive compatibilité électromagnétique 2004/108/CE

- Directive basse tension 2006/95/CE

3

71.03982.03 - FR

INSTRUCTIONS DESTINÉES À L’UTILISATEUR

Cette chaudière permet de chauffer l’eau à une température inférieure à la température d’ébullition à pression atmosphérique.

Elle doit être raccordée à une installation de chauffage et à un réseau de distribution d’eau chaude sanitaire conformes à

la puissance et aux capacités de l’appareil.

Avant de d’effectuer l’installation, procéder aux vérifications suivantes:

a)  Vérifier que la chaudière peut fonctionner avec le type de gaz disponible. Pour plus de détails voir la note sur l’emballage et

la plaquette fixée sur l’appareil.

b)  Vérifier que le tirage du conduit montant est satisfaisant, qu’il n’est pas obstrué et qu’aucun autre appareil n’évacue ses gaz

brûlés par le même conduit, sauf si celui-ci est prévu pour servir plusieurs utilisateurs dans le respect des normes en vigueur.

c)  En cas de raccord sur d’anciens conduits montants, vérifier que ces derniers sont propres et qu’il n’y a pas de dépôts de

suie susceptibles de se détacher des parois durant le fonctionnement et de boucher le passage des fumées.

d)  Pour garantir le bon fonctionnement de l’appareil et ne pas invalider la garantie, Il est également indispensable de prendre

les précautions suivantes :

1.  Circuit d’eau chaude sanitaire :

1.1.

Si la dureté de l’eau dépasse la valeur de 20 °F (1 °F = 10 mg de carbonate de calcium par litre d’eau), installer un doseur

de polyphosphates ou un système semblable conforme aux normes en vigueur

.

1.2.

Après l’installation de l’appareil, procéder à un nettoyage complet du système avant de commencer à l’utiliser

.

1.3

Les matériaux utilisés pour le circuit d’eau chaude sanitaire du produit sont conformes à la directive 98/83/CE

.

2.  Circuit de chauffage

2.1. Nouvelle installation

Avant d’installer la chaudière, nettoyer soigneusement le circuit afin d’éliminer tous les éventuels résidus de filetage,

soudures et solvants en utilisant un produit spécifique du commerce. Pour éviter d’endommager les parties métalliques

ou en plastique ou caoutchouc, n’utiliser que des nettoyants neutres, ni acides, ni alcalins. Les produits de nettoyage

recommandés sont : SENTINELLE X300 ou X400 et FERNOX Régénérateur pour installations de chauffage. Respecter

strictement les directives d’emploi des fabricants

.

2.2. Ancienne installation :

Avant d’installer la chaudière, vidanger et rincer soigneusement le système pour éliminer les boues et les contaminants.

Utiliser l’un des produits spécifiques du commerce indiqués au paragraphe 2.1.

Pour éviter d’endommager les parties métalliques ou en plastique ou caoutchouc, n’utiliser que des nettoyants neutres,

ni acides, ni alcalins, comme SENTINELLE X100 et FERNOX Régénérateur pour installations de chauffage Respecter

strictement les directives d’emploi des fabricants. Rappelez-vous que la présence de dépôts dans l’installation de

chauffage est susceptible d’entraîner des disfonctionnements de la chaudière (par ex. surchauffe et échangeur bruyant).

Le non-respect de ces instructions entraîne l’annulation de la garantie

.

1. RECOMMANDATIONS AVANT L’INSTALLATION

La mise en service est à realiser par un professionnel installateur ou socièté de service agréé qui devra vérifier :

a)  Que les données mentionnées sur la plaque correspondent à celles des réseaux d’alimentation (électricité, eau, gaz).

b)  que l’installation est conforme aux réglementations, arrêtés et normes en vigueur et notamment au DTU P 45-204 et Arrêté

du 2 Août 1977 “Rêgles techniques de Securité”.

c)  que le branchement électrique sur le réseau est réglementaire et que la chaudière est raccordée à une prise de terre.

Le non-respect de ces instructions entraîne l’annulation de la garantie.

Avant de mettre l’appareil en service, enlever la pellicule plastifiée de protection de la chaudière. Ne pas utiliser d’outils ou

détergents abrasifs qui pourraient endommager les surfaces laquées.

Cet appareil n’est pas destiné à être utilisé par des personnes (y compris les enfants) ayant des capacités physiques,

sensorielles ou mentales réduites ou n’ayant pas l’expérience et les connaissances requises, sauf si celles-ci aient reçu

des instructions concernant l’utilisation de l’appareil et qu’elles agissent sous la surveillance d’une personne respon-

sable de leur sécurité.

Les enfants doivent être surveillés pour s’assurer qu’ils ne jouent pas avec l’appareil.

2. RECOMMANDATIONS AVANT LA MISE EN SERVICE

4

71.03982.03 - FR

INSTRUCTIONS DESTINÉES À L’UTILISATEUR

Pour mettre la chaudière en fonction correctement, procéder de la manière suivante :

1)  Alimenter la chaudière en électricité.

2)  Ouvrir le robinet du gaz

3)  Appuyer sur la touche (

)

 pour sélectionner et mettre l’appareil en position Été ( ), Hiver (

) ou chauffage seu-

lement (

);

4)  Appuyer sur les touches de réglage de la température (

+/-

) du circuit de chauffage (

) et de l’eau chaude sanitaire

( ) pour allumer le brûleur principal

  Le symbole ( )appait à l’écran  lorsque le brûleur s’allume.

  En position été ( ) le brûleur principal ne s’allume que si la fonction d’eau chaude sanitaire est activée.

Avertissement

lors de la première mise en service, tant que l’air contenu dans les canalisations de gaz n’aura pas été éliminé, le brûleur

pourrait ne pas s’allumer immédiatement et entraîner la mise en sécurité du système. Dans de telles circonstances, répéter

la procédure d’allumage jusqu’à ce que l’approvisionnement en gaz se stabilise et appuyer sur la touche ( ), pendant au

moins 2 secondes.

3. MISE EN SERVICE DE LA CHAUDIÈRE

Fonctionnement en mode chauffage

Présence de flamme (le brûleur est en route)

Absence de flamme (défaut d’allumage)

Fonctionnement en mode eau chaude sanitaire (ECS)

ERREUR générique

Absence d’eau (Basse pression du système)

Affichage numérique (température, codes d’erreur, etc.)

RÉINITIALISATION

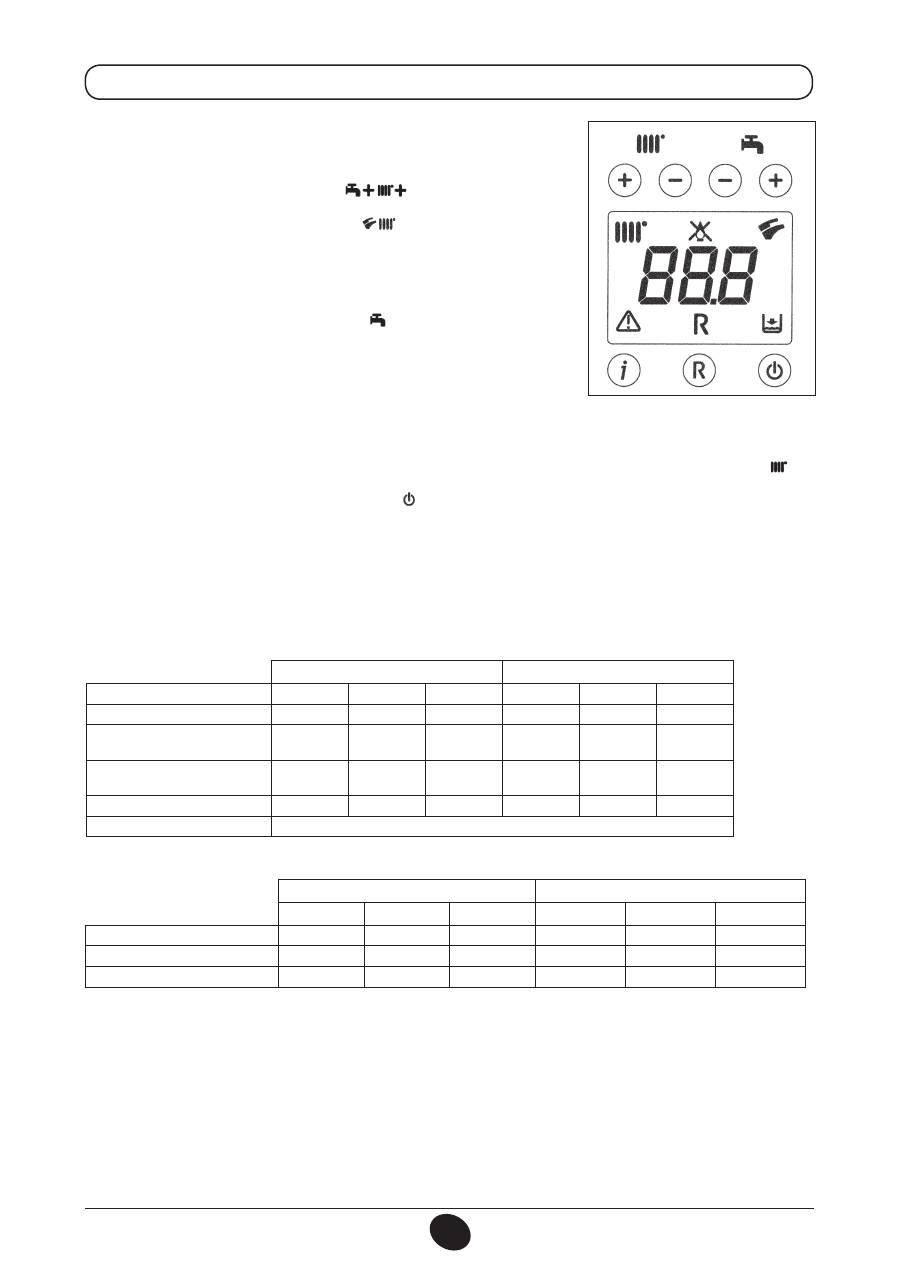

LÉGENDE DES TOUCHES

Figure 1

LÉGENDE DE L’AFFICHAGE

Marche / Arrêt / Été/Hiver / seul chauffage

(

+/-

) : Réglage température CC (Chauffage)

(

+/-

) : Réglage température ECS (Eau chaude sanitaire)

RÉINITIALISATION

Informations

0805_2302 / C

G_2072

5

71.03982.03 - FR

INSTRUCTIONS DESTINÉES À L’UTILISATEUR

4. RÉGLAGE DE LA TEMPÉRATURE DU CHAUFFAGE CENTRAL (CC) ET DE L’EAU CHAUDE SANITAIRE (ECS)

Pour régler la température du chauffage central (

) et de l’eau chaude sanitaire (

) utiliser les touches

+/-

(figure 1).

Quand le brûleur est en fonction, l’écran affiche  le symbole ( ) comme indiqué au chapitre 3.

CHAUFFAGE

Lors du réglage de la température CC, l’écran (figure 1) affiche le symbole (

) clignotant et la température de départ (°C).

EAU CHAUDE SANITAIRE

Lors du réglage de la température ECS l’écran (figure 1) affiche le symbole (

) clignotant et la température de départ

l’eau chaude sanitaire (°C).

Appuyez sur cette touche pour sélectionner le mode de fonctionnement de la chaudière :

• ÉTÉ

• HIVER

• CHAUFFAGE UNIQUEMENT

• ARRÊT

En mode

ÉTÉ

,  l’écran affiche le symbole (

). La chaudière ne fournit que l’eau chaude sanitaire, et le chauffage central

n’est pas en fonction (la fonction de protection contre le gel est active).

En mode

HIVER

 l’écran affiche les symboles (

). La chaudière fournit de l’eau chaude sanitaire et le chauffage est

en fonction (la fonction de protection contre le gel est active).

En mode

CHAUFFAGE UNIQUEMENT

, l’écran affiche le symbole (

). La chaudière satisfait les demandes de chauf-

fage central (la fonction de protection contre le gel est active).

Lorsque la chaudière est en mode

ARRÊT

, aucun des deux symboles ci-dessus n’est affiché (

) (

). Ce mode ne

prévoit que la fonction antigel, aucune autre demande de chauffage ou d’eau chaude sanitaire n’est satisfaite.

5. DESCRIPTION DES TOUCHES   (ÉTÉ – HIVER – CHAUFFAGE SEULEMENT – ARRÊT)

AVERTISSEMENT

Débranchez la chaudière de l’alimentation électrique en utilisant un interrupteur bipolaire.

IMPORTANT:

 vérifier régulièrement que lorsque le circuit est froid la pression affichée par le manomètre (figure 2) est

dans la fourchette 0,7 - 1,5 bar.  En cas de surpression, ouvrir le robinet de vidange de la chaudière (figure 2). Si la pression

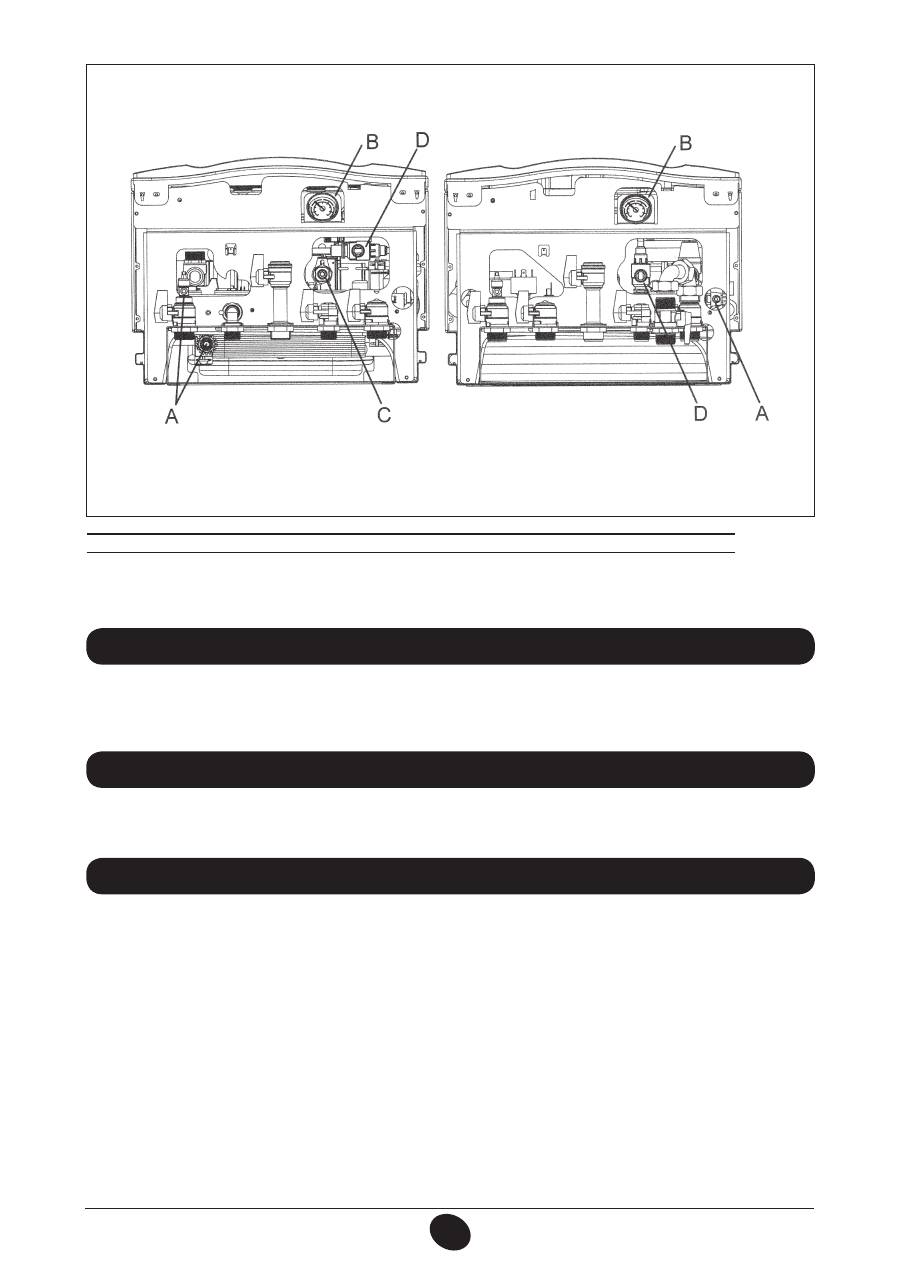

est inférieure, ouvrir le robinet de remplissage de la chaudière (figure 2).

Il est conseillé d’ouvrir ces robinets très lentement pour faciliter la purge d’air.

6. REMPLISSAGE DE LA CHAUDIÈRE

6

71.03982.03 - FR

INSTRUCTIONS DESTINÉES À L’UTILISATEUR

Pour arrêter la chaudière, couper l’alimentation électrique.

Si la chaudière est en mode ARRÊT (paragraphe 5), la chaudière ne fonctionne pas (l’écran affiche la mention

OFF

) mais

les circuits électriques restent sous tension (Paragraphe 9).

7. ARRÊT DE LA CHAUDIÈRE 8. CHANGEMENT DE GAZ

Les chaudières équipées pour le gaz naturel peuvent être converties pour fonctionner au

GPL

.

Les modifications doivent être effectuées par un technicien chauffagiste qualifié.

La chaudière est équipée d’un dispositif de sécurité manométrique qui l’empêche de fonctionner sans eau.

REMARQUE :

si les chutes de pression de la chaudière sont fréquentes, elle devra être contrôlée par un tech-

nicien chauffagiste qualifié.

Nous vous recommandons d’éviter de vider le circuit de chauffage. Tout changement d’eau provoque la formation de

dépôts calcaires inutiles et dangereux à l’intérieur de la chaudière et des éléments chauffants. Si le chauffage n’est pas

utilisé pendant l’hiver, en cas de risque de gel, il est conseillé de mélanger l’eau du circuit avec des solutions antigel spéci-

fiques (par ex. glycol propylique associé à des inhibiteurs d’incrustations et corrosions). En mode chauffage, la commande

électronique de la chaudière dispose d’une fonction “antigel”  qui déclenche le brûleur pour atteindre une température

proche de 30°C lorsque la température de départ du circuit est inférieure à 5°C.

La fonction de protection contre le gel se déclenche si :

*   la chaudière est alimentée électriquement ;

*   l’alimentation en gaz est assurée ;

*   la pression du circuit correspond aux prescriptions ;

*   la chaudière ne s’est pas mise en sécurité.

9. ARRÊT PROLONGÉ DU SYSTÈME.  PROTECTION CONTRE LE GEL

Figure 2

A -

robinet de vidange

B -

manometre

C -

robinet de remplissage de la chaudière -

pour les modeles 24 - 24FF il est fourni avec la barrette robinetterie

D -

disconnecteur

CG_2262 / 1011_0401

24 MI FF - 24 MI - 24 MI VMC

24 FF - 24

7

71.03982.03 - FR

INSTRUCTIONS DESTINÉES À L’UTILISATEUR

CODE

D’ERREUR

TYPE DE PANNE

REMÈDE

E01

Arrêt pour défaut d’allumage

Appuyer sur la touche    R  pendant au moins 2 secondes. Si le disfonctionnement

persiste, appeler un technicien chauffagiste agréé.

E02

Alarme surchauffe

Appuyer sur la touche R pendant au moins 2 secondes. Si le disfonctionnement

persiste, appeler un technicien chauffagiste agréé.

E03

Intervention du thermostat ou du

pressostat du conduit d’évacuation

des gaz brûlés

Appeler un technicien chauffagiste agréé

E04

Arrêt automatique après six extinctions

intempestives de la flamme

Appuyer sur la touche R pendant au moins 2 secondes. Si le disfonctionnement

persiste, appeler un technicien chauffagiste agréé.

E05

Disfonctionnement sonde cnt du

chauffage central.

Appeler un technicien chauffagiste agréé

E06

Disfonctionnement sonde cnt de l’eau

chaude sanitaire

Appeler un technicien chauffagiste agréé

E10

Blocage du système pour cause de

basse pression de l'eau

Vérifier la pression de l’eau en suivant les instructions du manuel.  Voir

paragraphe 6.  Si ce disfonctionnement persiste, appeler un technicien

chauffagiste agréé.

E25/E26

Blocage de la pompe

Appeler un technicien chauffagiste agréé

E32

Alarme d’entrartrage

Appuyer sur la touche R pendant au moins 2 secondes. Si le disfonctionnement

persiste, appeler un technicien chauffagiste agréé.

E35

Anomalie de la flamme (flamme

parasite)

Appuyer sur la touche R (figure 1) pendant au moins 2 secondes. Si le

disfonctionnement persiste, appeler un technicien chauffagiste agréé.

E96

Chute de tension électrique

Réinitialisation automatique. Si le disfonctionnement persiste, appeler un

technicien chauffagiste agréé.

10. MESSAGES D’ERREUR ET TABLEAU DES DISFONCTIONNEMENTS

Les anomalies sont signalées à l’écran par l’affichage d’un code d’erreur (p. ex. E01):

Pour RÉINITIALISER la chaudière, appuyer sur la touche

pendant au moins 2 secondes.

REMARQUE:

  La chaudière s’arrête automatiquement

après la 5

ème

 tentative de réinitialisation. Pour faire une

nouvelle tentative de réinitialisation, éteindre la chaudière

pendant quelques secondes.

Figure 3

0607_1205

Alarmes pouvant

être réinitialisées

Remarque:

lorsqu’une anomalie se produit, l’écran affiche le code d’erreur en mode clignotant.

Pour garantir le bon fonctionnement et la sécurité de votre chaudière, faites-la vérifier par un technicien chauffagiste qua-

lifié à la fin de chaque saison de chauffe. Une maintenance efficace garantit aussi un fonctionnement plus économique.

Ne jamais nettoyer l’habillage de l’appareil à l’aide de produits abrasifs ou agressifs et/ou facilement inflammables (es-

sence, alcool, etc. par exemple). Couper l’alimentation électrique avant de nettoyer l’appareil (voir paragraphe 7 “Arrêt

de la chaudière”).

11. RECOMMANDATIONS DE MAINTENANCE RÉGULIÈRE

8

71.03982.03 - FR

INSTRUCTIONS DESTINÉES À L’INSTALLATEUR

Les remarques et instructions techniques ci-après s’adressent aux installa teurs pour leur donner la possibilité d’effectuer

une installation parfaite. Les instructions concernant l’allumage et l’utilisation de  la chaudière sont contenues dans les

instructions destinées à l’utilisateur.

L’installation et l’entretien de l’appareil doivent être effectués par un professionnel qualifié conformément aux  textes

réglementaires et règles de l’art en vigueur, notamment:

Bâtiments d’habitation

*   Arrête du 2 août 1977: Règles Techniques et de Sécurité applicables aux installations de gaz combustibles et d’hydro-

carbures liquéfiés situées à l’interieur des bâtiments et de leur dépendances.

*   Norme DTU P 45-204 - Installations de gaz (anciennement DTU n° 61- 1- Installations de gaz - Avril 1982 + additif n°1

Juillet 1984).

*   Règlement Sanitaire Départemental.

*   Norme NF C 15-100 - Installations életriques à basse  tension - Règles.

Etablissements recevant du public:

*   Règlement de sécurité contre l’incendie et la panique dans les établissements recevant du public:

  a) Prescriptions générales pour tous les appareils:

*   Articles GZ: Installations aux gaz combustibles et hydrocarbures liquéfiés.

*   Articles CH: Chauffage, ventilation, réfrigération, conditionnement d’air et production de vapeur et d’eau chaude sani-

taire.

  b) Prescriptions particulières à chaque type d’établissements recevant du public (hôpitaux, magasins, etc...).

Evacuation des gaz brûlés (seulement pour chaudière MS 24 MI VMC):

Voir DTU 24-6 et règles techniques. Cette chaudière, Cat I

2E+

 correspond à la norme française NF D 35 337. Elle est équipée

d’un dispositif spécial, permettant le raccordement à une installation d’évacuation mécanique des produits de combustion

(VMC gaz). Le raccordement est prévu pour l’emboîtement du tuyau ou du coude Ø 125 à l’interieur de la buse de sortie

de l’antirefouleur.

Recommandation:

Si la région est exposée aux risques de foudre (installation  isolée en bout de ligne EDF,...) prévoir un parafoudre.

Notre garantie est subordonnée à cette condition.

Protection du réseau d’eau potable

La présence sur l’installation d’une fonction de disconnection du type CB à zones de pressions différentes non contrôlables

répondant aux exigences fonctionnelles de la norme NF P 43011, destinée à éviter les retours d’eau de chauffage vers le

réseau d’eau potable est requise par les articles 16-7 et 16-8 du Règlement Sanitaire Départemental Type.

Un disconnecteur est placé sur la barrette robinetterie de la chaudière.

Il faut également tenir compte du fait que:

•   La chaudière peut être utilisée avec n’importe quel type d’émetteur, alimenté en bitube ou monotube. Les sections

du circuit seront de toute manière calculées suivant les méthodes normales, en tenant compte des caractéristiques

hydrauliques disponibles et indiquées au chapitre 26.

•   Les différentes parties de l’emballage (sacs en plastique, polystyrène, etc.) ne doivent pas être laissées à la portée des

enfants étant donné qu’elles constituent une source potentielle de danger.

La mise en service est à realiser par un professionnel installateur ou socièté de service agréé.

AVERTISSEMENT POMPE SUPPLÉMENTAIRE

Si une pompe supplémentaire est utilisée sur le système de chauffage, celle-ci doit être installée sur le circuit de retour de la

chaudière, afin que le pressostat hydraulique puisse fonctionner correctement.

AVERTISSEMENT

Si la chaudière instantanée (mixte) est raccordée à un système de panneaux solaires, la température maximale de l’eau entrant

dans la chaudière doit être inférieure à

60°C

.

CERTIFICAT DE CONFORMITÉ

Par application de l’article 25 de l’arrêté du 02/08/1977 modifié et de l’article 1 de l’arrêté modifié du 05/02/1999, l’installateur

est tenu d’établir des certificats de conformité approuvés par les ministres chargés de la construction et de la sécurité du gaz :

•   De modèles distincts (modèles 1, 2 ou 3) après réalisation d’une installation de gaz neuve.

•   De « modèle 4 » après remplacement en particulier d’une chaudière par une nouvelle.

L’installation et l’entretien de la chaudière doivent être effectués par un professionnel qualifié conformément aux réglementations

locales et nationales en vigueur.

12. RECOMMANDATIONS GÉNÉRALES

9

71.03982.03 - FR

INSTRUCTIONS DESTINÉES À L’INSTALLATEUR

Cette chaudière permet de chauffer l’eau à une température inférieure à la température d’ébullition à pression atmosphérique.

Elle doit être raccordée à une installation de chauffage et à un réseau de distribution d’eau chaude sanitaire conformes à la

puissance et aux capacités de l’appareil.

Avant de d’effectuer l’installation, procéder aux vérifications suivantes:

a)  Vérifier que la chaudière peut fonctionner avec le type de gaz disponible. Pour plus de détails voir la note sur l’emballage et

la plaquette fixée sur l’appareil.

b)  Vérifier que le tirage du conduit montant est satisfaisant, qu’il n’est pas obstrué et qu’aucun autre appareil n’évacue ses gaz

brûlés par le même conduit, sauf si celui-ci est prévu pour servir plusieurs utilisateurs dans le respect des normes en vigueur.

c)  En cas de raccord sur d’anciens conduits montants, vérifier que ces derniers sont propres et qu’il n’y a pas de dépôts de

suie susceptibles de se détache des parois durant le fonctionnement et de boucher le passage des fumées.

Pour garantir le bon fonctionnement de l’appareil et ne pas invalider la garantie, il est également indispensable de prendre les

précautions suivantes :

1.  Circuit d’eau chaude sanitaire :

1.1.

Si la dureté de l’eau dépasse la valeur de 20 °F (1 °F = 10 mg de carbonate de calcium par litre d’eau), installer un doseur

de polyphosphates ou un système semblable conforme aux normes en vigueur

.

1.2.

Après l’installation de l’appareil, procéder à un nettoyage complet du système avant de commencer à l’utiliser

.

1.3.

Les matériaux utilisés pour le circuit d’eau chaude sanitaire du produit sont conformes aux exigences de la Directive

98/83/CE

2.  Circuit de chauffage

2.1. Nouvelle installation

Avant d’ installer la chaudière, nettoyer soigneusement le circuit en utilisant un produit spécifique du commerce afin

d’éliminer tous les éventuels résidus de filetage, soudures et solvants. Pour éviter d’endommager les parties métalliques

ou en plastique ou caoutchouc, n’utiliser que des nettoyants neutres, ni acides, ni alcalin.  Les produits de nettoyage

recommandés sont : SENTINELLE X300 ou X400 et FERNOX Régénérateur pour installations de chauffage. Respecter

strictement les directives d’emploi des fabricants

.

2.2. Ancienne installation :

Avant d’installer la chaudière, vidanger et rincer soigneusement le système pour éliminer les boues et les contaminants.

Utiliser l’un des produits spécifiques du commerce indiqués au paragraphe 2.1. Pour éviter d’endommager les parties

métalliques ou en plastique ou caoutchouc, n’utiliser que des nettoyants neutres,  ni acides, ni alcalins, comme

SENTINELLE X100 et FERNOX Régénérateur pour installations de chauffage Respecter strictement les directives d’emploi

des fabricants. Rappelez-vous que la présence de dépôts dans l’installation de chauffage est susceptible d’entraîner

des disfonctionnements de la chaudière (par ex. surchauffe et échangeur bruyant).

Le non-respect de ces instructions entraînera l’annulation de la garantie

.

13. RECOMMANDATIONS AVANT L’INSTALLATION 14. INSTALLATION DE LA CHAUDIÈRE

Choisir l’emplacement de la chaudière et fixer le gabarit sur le mur. Raccorder les canalisations d’alimentation en gaz et en eau

sur les arrivées prévues sur la barre inférieure du gabarit. En cas d’installation de la chaudière sur un système existant ou pour un

remplacement, nous suggérons d’installer un bac de décantation sur la canalisation de retour et sous la chaudière pour recueillir

le tartre qui pourrait rester en circulation dans le circuit après la purge.

Quand la chaudière est fixée sur le gabarit,  effectuer le raccordement aux conduits d’évacuation et d’aspiration (accessoires

fournis par le fabricant) en respectant les instructions données aux paragraphes suivants.

Pour l’installation du modèle

24 MI - 24 MI VMC - 24

 (chaudière à ventilation naturelle), le raccordement au conduit d’évacuation

des gaz brûlés doit se faire par un tuyau métallique pouvant résister durablement aux sollicitations mécaniques normales, à la

chaleur et à l’action des produits de combustion et de leurs condensats.

IMPORTANT

Après avoir rempli la chaudière, il faut purger aussi bien son circuit interne que le circuit de l’installation, en procédant de la

façon suivante :

•  fermer le robinet d’arrêt du gaz ;

•  mettre sous tension la chaudière ;

•  ouvrir le purgeur d’air situé sur le corps pompe ;

•  activer le mode de fonctionnement « HIVER » à l’aide de la touche «

» ;

•  activer une demande de chaleur de la part du thermostat d’ambiance ;

•  alterner la demande de chaleur pour le chauffage avec la demande d’eau chaude sanitaire en ouvrant un robinet d’eau ;

•  après quelques tentatives d’allumage, la chaudière se met en blocage de sécurité (l’afficheur visualise l’erreur E01) ;

•  pour réinitialiser, appuyer sur la touche «

R

 » pendant au moins 2 secondes ;

•  répéter la procédure encore au moins deux autres fois ;

•  fermer le purgeur d’air.

Une fois le circuit de la chaudière purgé, on peut procéder à la première mise en service.

10

71.03982.03 - FR

INSTRUCTIONS DESTINÉES À L’INSTALLATEUR

REMARQUES SUR LE VASE D’EXPANSION

La chaudière est munie de série d’un vase d’expansion d’une capacité de 6 litres, avec une pression de précharge de 1 bar.

Le volume d’eau total maximum de l’installation est déterminé en fonction de la pression hydrostatique et d’une température

moyenne de l’eau de 80°C (départ : 95°C retour : 75°C).

Pression hydrostatique (m)

5

6

7

8

9

10

Volume maximum installation  (l)

110

105

95

85

77

70

AVERTISSEMENT

Raccorder soigneusement les canalisations d’eau à la chaudière  (couple de serrage maximum de 30 Nm).

G”3/4 DEPART CHAUFFAGE

G”1/2 SORTIE EAU CHAUDE SANITAIRE

G”3/4 RETOUR CHAUFFAGE

G”1/2 ENTREE EAU CHAUDE SANITAIRE

G”3/4 GAZ

G”3/4 DEPART SERPENTIN BALLON

Figure 4

CG_2263 / 1007_1403

24 MI - 24 MI VMC - 24 MI FF

24 - 24 FF

Un kit barrette

de robinetterie

est disponible.

11

71.03982.03 - FR

INSTRUCTIONS DESTINÉES À L’INSTALLATEUR

15. DIMENSIONS DE LA CHAUDIÈRE

Figure 5

24 FF - 24 MI FF

24 - 24 MI - 24 MI VMC

CG_2009 / 1006_1802

CG_2009 / 1006_1803

16. INSTALLATION DES CONDUITS D’ÉVACUATION - ASPIRATION

Modèles 24 MI FF - 24 FF

Les accessoires fournis permettent d’installer facilement de différentes manières

le conduit montant de ventilation forcée de la chaudière à gaz (voir ci-après). La

chaudière est spécifiquement conçue pour être raccordée à un conduit d’alimen-

tation en air et d’évacuation des gaz brûlés de type coaxial à terminal vertical ou

horizontal. Il est également possible d’utiliser des conduits séparés en utilisant

un séparateur de flux.

N’utiliser que les accessoires d’installation fournis par le fabricant.

AVERTISSEMENT : pour garantir la sécurité du fonctionnement, s’assurer

que les conduits sont solidement fixés au mur au moyen de brides adaptées.

… CONDUIT D’ÉVACUATION – ASPIRATION (CONCENTRIQUE)

Ce type de conduit concentrique permet d’évacuer les gaz brûlés vers l’extérieur

et d’alimenter la chaudière en air comburant.

Le coude coaxial à 90° peut pivoter à 360° et permet de connecter la chaudière

au conduit d’aspiration-évacuation dans toutes les directions. Il peut en outre

être utilisé en tant que coude supplémentaire en association avec un conduit

coaxial ou un coude à  45°.

Figure 6

CG_1638 / 1010_2601

L’extrémité du conduit ressort à l’extérieur du bâtiment et doit dépasser la

maçonnerie pour permettre l’installation de la rosace en aluminium et de son

scellement et éviter toute infiltration d’eau. La pente minimum vers l’extérieur

de ces conduits doit être de 1 cm par mètre de longueur.

Le premier coude à 90° n’est pas pris en compte pour le calcul de la lon-

gueur maximum disponible.

Figure 7

0805_2901 / C

G_2073

Connecteur

Modèle de chaudière

Longueur en mètres

Utilisation d’un DIAPHRAGME

sur l’ASPIRATION

A

24 MI FF

24 FF

0 à 1

OUI

1 à 4

NON

12

71.03982.03 - FR

INSTRUCTIONS DESTINÉES À L’INSTALLATEUR

… CONDUIT D’ASPIRATION ET ÉVACUATION SÉPARÉS

Ce type d’installation permet de séparer les flux d’aspiration et d’évacuation dans des conduits séparés sortant à l’ex-

térieur du bâtiment. La prise de l’air comburant et le terminal d’évacuation peuvent se trouver dans des endroits séparés.

Le kit de séparation comprend un adaptateur de conduit  d’évacuation (100/80) et un adaptateur de conduit d’aspiration.

Pour installer l’adapteur du conduit d’aspiration, utiliser les vis et le joint préalablement ôtés de l’obturateur.

Le diaphragme doit être enlevé dans les cas suivants

Pour la mise en oeuvre des conduits de raccordement air/fumées et les différentes configurations, voir “cahier  fumiste-

rie” en vigueur.

Classification

Les chaudières murales gaz

MS FF

 sont des appareils Etanches à raccorder selon l’une des configurations suivantes:

16.1 RACCORDEMENT AIR/FUMEES

CG_2304 / 1011_0402

Modèle

de chaudière

(L

A

+L

B

)

Position de réglage

de l’aspiration d’air

(voir figure 8)

CO

2

 %

G20

G25

G31

24 MI FF

24 FF

0 ÷ 4

1

7,2

7,2

8

4 ÷ 18

2

18 ÷ 30

3

Le coude à 90° peut pivoter à 360° et permet de connecter la chaudière au conduit d’aspiration/évacuation dans toutes les

directions. Il peut en outre être utilisé en tant que coude supplémentaire pour être associé à un conduit ou à un code à 45°.

13

71.03982.03 - FR

INSTRUCTIONS DESTINÉES À L’INSTALLATEUR

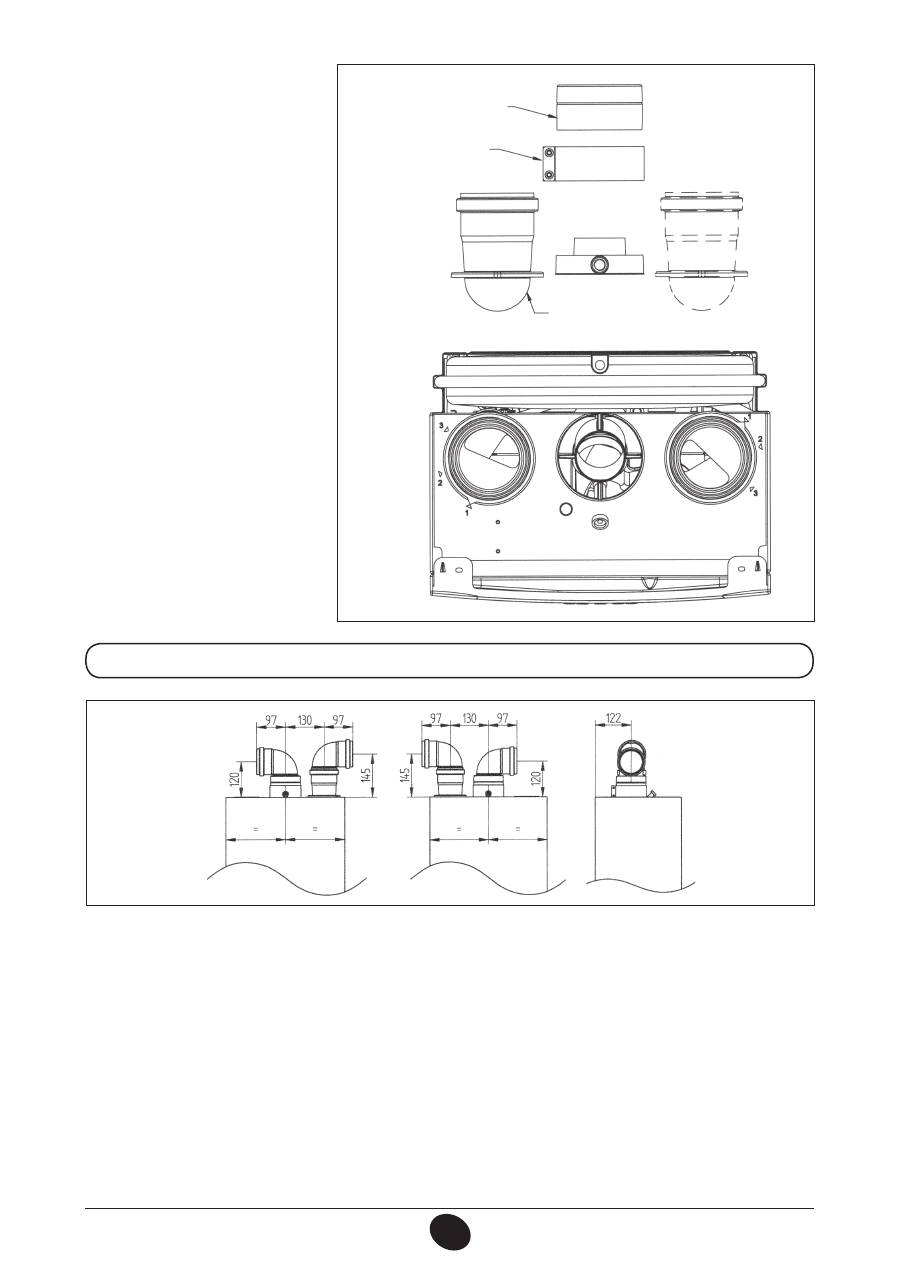

16.2 DIMENSIONS D’ENCOMBREMENT ASPIRATION-ÉVACUATION SÉPARÉS

CG_2124 / 0905_2305

IMPORTANT:

 pour les installations à un seul conduit, s’assurer que le conduit est bien isolé (par ex. avec de la laine

de verre) là où il doit traverser un mur.

Consulter la documentation accompagnant les accessoires pour des directives d’installation détaillées.

Réglage du débit de l’air dans un

conduit séparé

Il est nécessaire de régler ce contrô-

le pour  optimiser les paramètres de

fonctionnement et de combustion. Le

raccord d’aspiration de l’air peut être

pivoté pour régler l’arrivée de l’air en fon-

ction de la longueur totale des conduits

d’aspiration et d’évacuation.

Le tourner pour augmenter ou diminuer

la quantité d’air selon les besoins.

Pour un meilleur réglage, utiliser un

analyseur des produits de combustion

pour mesurer la teneur en  CO

2

 à la cha-

leur maximale produite par la chaudière.

Régler l’admission de l’air de manière à

obtenir une valeur de CO

2

 conforme aux

indications du tableau ci-dessus.

Pour bien utiliser l’analyseur, consulter

les données techniques de la documen-

tation de l’appareil.

Figure 8

0809_0201 / CG_2045

Adapteur de conduit

d’évacuation

Connecteur

Diaphragme d’aspiration

14

71.03982.03 - FR

INSTRUCTIONS DESTINÉES À L’INSTALLATEUR

17. BRANCHEMENT ÉLECTRIQUE 18. BRANCHEMENT D’UN THERMOSTAT D’AMBIANCE

•   accéder à l’alimentation électrique du bornier d’alimentation (figure 9) ;

•   enlever le pontage entre les bornes (1) et (2) ;

•   passer le câble à deux fils dans le passe-câble et effectuer le raccordement au bornier.

La sécurité électrique de l’appareil n’est assurée que lorsqu’il est branché correctement sur une installation de mise à la

terre efficace conformément aux normes de sécurité en vigueur.

La chaudière doit être branchée sur un réseau d’alimentation électrique 230 V monophasé + prise de terre au moyen du

câble à trois fils fourni avec l’appareil en respectant la polarité Phase-Neutre.

Le branchement doit être effectué au moyen d’un interrupteur bipolaire ayant une distance d’ouverture des con-

tacts d’au moins 3 mm.

En cas de remplacement du câble d’alimentation, utiliser un câble réglementaire “HAR HO5 VV-F” de 3x0,75 mm

2

 ayant

un diamètre maximum de 8 mm.

…Accès au bornier d’alimentation

•   couper l’alimentation électrique de la chaudière au moyen de l’interrupteur bipolaire ;

•  dévisser les deux vis qui fixent le tableau de commande à la chaudière ;

•  faire basculer le tableau de commande ;

•  enlever le couvercle pour accéder aux branchements électriques (figure 9).

Les fusibles, de type rapide 2A, sont incorporés dans le bornier d’alimentation (tirer le porte fusible noir pour les ôter et/

ou les remplacer).

IMPORTANT:

respecter la polarité en alimentation

L

 (PHASE) -

N

 (NEUTRE).

(L) =

Phase

 (marron)

(N) =

Neutre

 (bleu ciel)

    =

Terre

 (jaune-vert)

(1) (2) =

Contact pour thermostat d’ambiance

Figure 9

CG_2008 / 1009_0301

15

71.03982.03 - FR

INSTRUCTIONS DESTINÉES À L’INSTALLATEUR

19. PROCÉDURE DE CHANGEMENT DE GAZ

La chaudière peut être transformée par un professionnel pour l’utilisation du gaz naturel (G20, G25) ou avec du gaz liquide

(G31) .

La procédure est la suivante:

A)  Remplacement des injecteurs

•   dégager soigneusement le brûleur principal de son logement;

•   remplacer les injecteurs du brûleur principal et bien les visser à fond afin d’éviter les fuites de gaz. Le diamètre des

buses est indiqué dans le tableau 1.

•   oter le diaphragme au niveau du bloc gaz (voir figure 10). Modifier le paramètre F02 et le régler sur 01 (GPL).

B)   Etalonnage du régulateur de pression

•   relier la prise de pression positive d’un manomètre différentiel, de préférence à eau, à la prise de pression (Pb) du rac-

cord gaz  (figure 10). Relier, pour les modèles à chambre étanche, la prise négative du manomètre à un “T” spécifique

permettant de relier ensemble la prise d’équilibrage de pression de la chaudière, la prise d’équilibrage de pression

de la vanne gaz (Pc) et le manomètre lui-même. (Une mesure équivalente peut être effectuée en reliant le manomètre

à la prise de pression (Pb) et sans le panneau de façade de la chambre étanche);

  Une mesure de la pression aux brûleurs effectuée sans respecter la méthode décrite pourrait être faussée du fait qu’elle

ne tiendrait pas compte de la dépression créée par le ventilateur dans la chambre étanche.

B1) Réglage à la puissance nominale :

•  ouvrir le robinet du gaz;

•   appuyer sur la touche

 (figure 1) et mettre la chaudière sur la position hiver;

•   ouvrir le robinet de puisage de l’eau sanitaire de manière à obtenir un débit d’au moins 10 litres par minute ou s’assurer

toutefois qu’il y a bien demande de chaleur maximale;

•   enlever le couvercle du modulateur;

•   régler la vis en laiton (a) selon figure 11 jusqu’à ce qu’on obtienne les valeurs de pression indiquées dans le tableau 1;

•   s’assurer que la pression d’alimentation de la chaudière, mesurée au niveau de la prise de pression (Pa) de la vanne

gaz (figure 10) soit correcte (

37 mbar

 pour gaz pro  pane,

20 mbar

 pour gaz G20 ou

25 mbar

 pour gaz G25).

B2)  Réglage à la puissance réduite :

•   débrancher le câble d’alimentation du modulateur et dévisser la vis rouge (b) selon figure 11 jusqu’à ce qu’on atteigne

la valeur de pression correspondant à la puissance réduite (voir tableau 1);

•   connecter de nouveau le câble;

•   monter le couvercle du modulateur puis serrer la vis de fixation.

B3)  Vérifications finales

•   indiquer sur la plaque signalétique le type de gaz et l’étalonnage effectué.

Figure 10

vanne Sit

mod. SIGMA 845

CG_2273 / 1008_2601

b

a

0605_1502

Figure 11

16

71.03982.03 - FR

INSTRUCTIONS DESTINÉES À L’INSTALLATEUR

19.1 FONCTION DE CALIBRAGE DE LA SOUPAPE À GAZ

Pour faciliter les opérations de calibrage de la soupape à gaz, cette opération

peut être effectuée directement à partir du tableau de commande de la chaudière

en procédant de la manière suivante :

a)

  appuyer simultanément sur les touches

 pendant environ 6 secon-

des;

b)

 au terme de ces 6 secondes les symboles

 clignotement ;

c)

 l’écran affiche, à un intervalle d’une seconde, “

100

” et la

température de

refoulement

.

  Pendant cette phase la chaudière fonctionne à sa puissance de chauffage

maximale (100%).

d)

 Pour modifier instantanément la puissance de chauffage de la chaudière

(100% ou 0%), appuyer sur les touches

+/-

   ;

e)

 Agir sur la vis “

Pmax/Pmin

” (Figure 10) pour obtenir la valeur de pression

indiquée au Tableau 1.

  Pour régler la pression à la puissance maximum, agir sur la vis «

Pmax

 » (fig.

10) : tourner la vis dans le sens des aiguilles d’une montre pour augmenter la

pression au brûleur ou dans le sens contraire pour la diminuer.

  Pour régler la pression à la puissance minimum, agir sur la vis «

Pmin

 » (fig.

10) : tourner la vis dans le sens inverse des aiguilles d’une montre pour au-

gmenter la pression au brûleur ou dans le sens contraire pour la diminuer.

f)

  Pour modifier graduellement la puissance de chauffage désirée (intervalle = 1%), appuyer sur les touches

+/-

Pour sortir de cette fonction, appuyer sur la touche   .

Remarque :

La fonction se désactive automatiquement au terme d’un délai de 15 minutes. La carte électronique retourne alors au

mode l’exploitation antérieur à l’activation de la fonction ou au mode en fonction au moment où la température maximale

définie a été atteinte.

Consommation 15°C-1013 mbar

24 MI FF - 24 FF

24 - 24 MI - 24 MI VMC

G20

G25

G31

G20

G25

G31 (*)

Puissance nominale

2,80 m

3

/h

3,24 m

3

/h

2,00 kg/h

2,80 m

3

/h

3,23 m

3

/h

2,04 kg/h

Puissance utile réduite

1,12 m

3

/h

1,30 m

3

/h

0,82 kg/h

1,12 m

3

/h

1,30 m

3

/h

0,82 kg/h

p.c.i.

34,02 MJ/m

3

29,25 MJ/m

3

46,34 MJ/kg

34,02 MJ/m

3

29,25 MJ/m

3

46,34 MJ/kg

Tableau 2

(*) no pour le model VMC

* 1 mbar = 10,197 mmH

2

O

Tableau injecteurs du brûleur

24 MI FF - 24 FF

24 - 24 MI - 24 MI VMC

Gaz utilisé

G20

G25

G31

G20

G25

G31 (*)

diamètre injecteurs (mm)

1,28

1,28

0,77

1,18

1,18

0,77

Pression brûleur (mbar*)

PUISSANCE REDUITE

2,0

2,6

5,7

2,4

3,1

5,6

Pression brûleur (mbar*)

PUISSANCE NOMINALE

11,6

14,2

32,6

13,8

16,6

31,0

Diamètre diaphragme gaz (mm)

4,8

4,8

—

5,5

5,5

—

Nb d’injecteurs

13

Tableau 1

(*) no pour le model VMC

0805_2302 / 1002_1201
