De Dietrich MS 24 MI FF: 19. SPOSÓB ZMIANY RODZAJU GAZU

181

71.03982.03 - PL

INSTRUKCJE PRZEZNACZONE DLA INSTALATORA

19. SPOSÓB ZMIANY RODZAJU GAZU

Kocioł może być przystosowany do użytku z gazem GZ-50, GZ-41,5, GZ-35 oraz gazem płynnym. Przezbrojenia dokonuje autoryzowany

Instalator lub Serwis Techniczny

Należy wykonać poniższe czynności w podanej kolejności:

A) wymiana dysz głównego palnika i kryzy gazu (tam, gdzie przewidziano); B) nowe max i min ustawienie regulatora ciśnienia.

A)  Wymiana dysz

•   ostrożnie wykręcić główny palnik z gniazda;

•    wymienić dysze palnika, pamiętać, aby je dokładnie docisnąć  dla zapewnienia szczelności. Średnica dysz jest podana w tabeli 2.

B)  Ustawienie regulatora ciśnienia

•   podłączyć króciec dodatni manometru różnicowego do króćca pomiarowego zaworu gazowego (

Pb) – rys.10. W przypadku kotłów

z zamkniętą komorą spalania drugi króciec manometru podłaczyć do króćca pomiarowego zaworu gazowego (Pc) i za pomocą

rozgałęźnika do króćca pomiarowego komory spalania. W przypadku rozszczelnienia komory spalania monometr można podłączyć

tylko do króćców pomiarowych Pb i Pc.

  Pomiar ciśnienia w palnikach wykonywany w sposób odmienny od tych opisanych może okazać się nieprawdziwy ponieważ nie

obejmowałby podciśnienia wytworzonego przez wentylator w szczelnej komorze.

B1) Regulacja mocy znamionowej:

•   otworzyć kurek gazu i ustawić kocioł na Zima;

•     otworzyć kurek z wodą użytkową i ustawić natężenie przepływu na co najmniej 10 litrów na minutę lub w każdym razie upewnić się

czy kocioł pracuje z mocą maksymalną.

•   ściągnąć pokrywkę modulatora;

•     wyregulować mosiężną śrubę (a) aż do uzyskania wartości ciśnienia wskazanych w tabeli 1;

•    sprawdzić czy ciśnienie dynamiczne zasilania kotła, mierzone w gnieździe ciśnienia (Pa) zaworu gazu (rysunek 10) jest prawidłowe

(37 mbar dla gazu propan lub 20 mbar dla gazu ziemnego).

B2) Regulacja mocy zredukowanej:

•   odłączyć przewód zasilający modulatora i odkręcać śrubę (b) aż do osiągnięcia wartości ciśnienia odpowiadającej mocy zredukowanej

(patrz tabela 1);

•     z powrotem podłączyć przewód;

•     założyć pokrywkę modulatora i zaplombować.

B3) Kontrole końcowe

•   założyć dodatkową tabliczkę, w wyposażeniu zmiany gazu, z podanym typem gazu oraz wykonaną kalibracją.

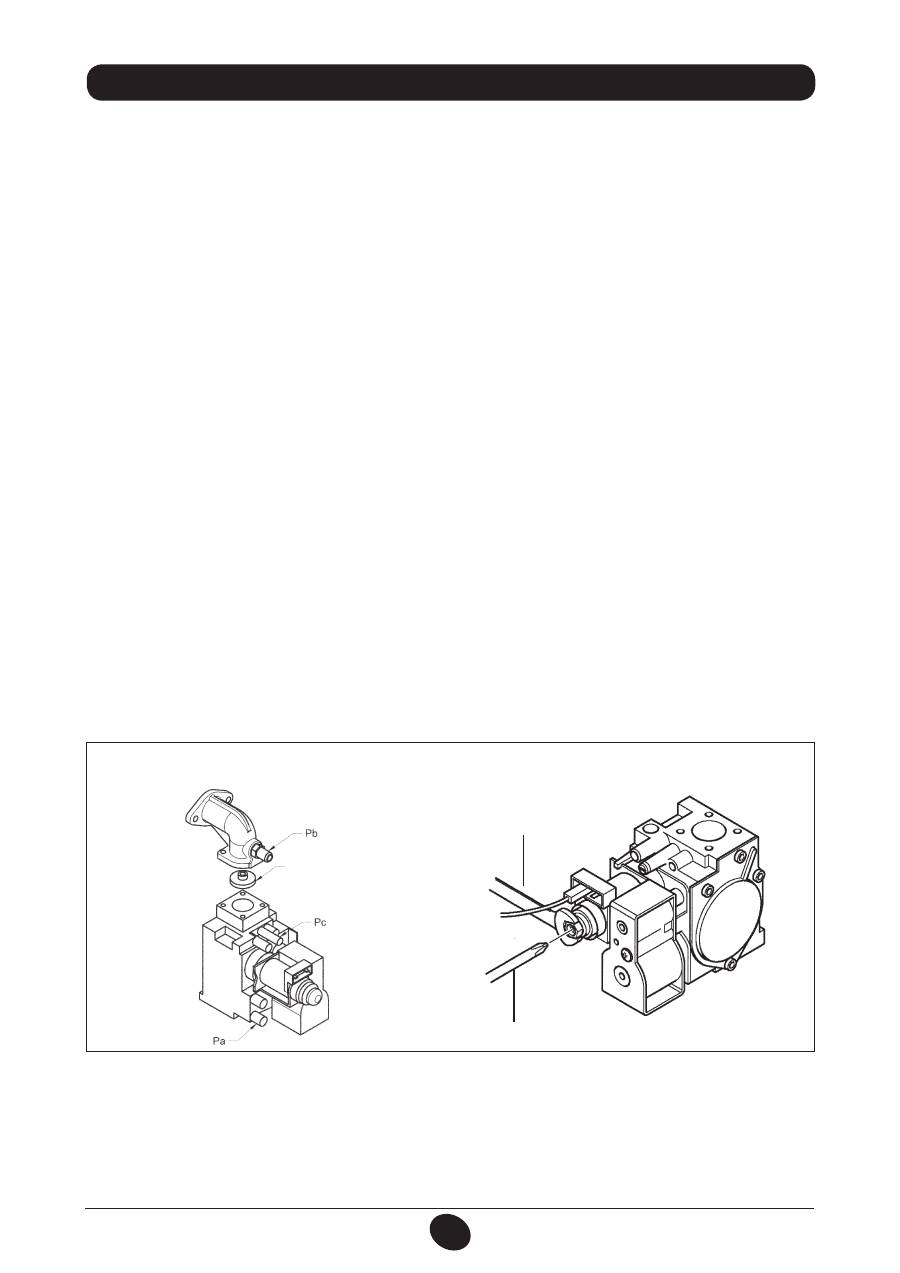

Rysunek 10

zawór gazu mod.

 SIGMA 845

b

a

0605_1502

Rysunek 11

CG_2273 / 1008_2602

przepona gazu

UWAGA

W przypadku, gdy ciśnienie zasilania metanu jest za niskie (mniej niż 17 mbar) usunąć przeponę gazu zamontowaną nad zaworem gazu

(rys. 10) i ustawić parametr F02=00 karty elektronicznej (§ 21).

182

71.03982.03 - PL

INSTRUKCJE PRZEZNACZONE DLA INSTALATORA

19.1 FUNKCJA KALIBRACJI ZAWORU GAZOWEGO

Celem ułatwienia operacji kalibracji zaworu gazowego możliwe jest wybranie funkcji kali-

bracji bezpośrednio na panelu sterującym kotła wykonując następujące czynności:

a)  nacisnąć jednocześnie przycisk

 i przycisk

 przez min. 6 sekund.

b)  Po 6 sekundach symbole

 zaczną pulsować

c)  Wyświetlacz pokazuje co 1 sek „100” i temperaturę zasilania. W tej fazie kocioł pracuje

na max.moc grzewczą (100%).

d)  Przyciskając przyciski +/-   możliwe jest wybranie natychmiast (100% lub 0%) moc

kotła

e)  Wyregulować śrubą „Pmax/Pmin” (rys 10)aż do uzyskania wartości ciśnienia pokazanego

w tabeli 1.

f)  Naciskając przyciski +/-   możliwe jest stopniowe wybranie żądanej mocy ( interwał

= 1%)

Aby wyjść z tej funkcji, nacisnąć przycisk   .

Uwaga

Funkcja ta wyłączy się automatycznie po 15 minutach, płytka elektroniczna wróci do pracy

z okresu przed włączeniem tej funkcji lub po osiągnięciu zaprogramowanej temperatury.

Zużycie 15°C-1013 mbar

24 MI FF - 24 FF

24 - 24 MI

H (G20)

Lw (G27) Ls (G2.350) LPG (G31)

H (G20)

Lw (G27) Ls (G2.350) LPG (G31)

Moc znamionowa

2,80 m

3

/h

3,33 m

3

/h

3,79 m

3

/h

2,00 kg/h

2,80 m

3

/h

3,39 m

3

/h

3,86 m

3

/h

2,04 kg/h

Moc zredukowana

1,12 m

3

/h

1,37 m

3

/h

1,56 m

3

/h

0,82 kg/h

1,12 m

3

/h

1,37 m

3

/h

1,56 m

3

/h

0,82 kg/h

p.c.i.

34,02 MJ/m

3

27,89 MJ/m

3

24,49 MJ/m

3

46,34 MJ/kg

34,02 MJ/m

3

27,89 MJ/m

3

24,49 MJ/m

3

46,34 MJ/kg

Tabela 2

* 1mbar = 10,197 mmH

2

O

Tabela dysz palnika

24 MI FF - 24 FF

24 - 24 MI

typ gazu

H (G20)

Lw (G27)

Ls (G2.350) LPG (G31)

H (G20)

Lw (G27)

Ls (G2.350) LPG (G31)

średnica dysz (mm)

1,28

1,45

1,70

0,77

1,18

1,45

1,70

0,77

ciśnienie palnika (mbar*)

MOC ZREDUKOWANA

2,0

2,0

2,0

5,7

2,4

2,20

1,50

5,6

ciśnienie palnika (mbar*)

MOC ZNAMIONOWA

11,6

11,7

10,3

32,6

13,8

11,7

9,0

31,0

Średnica przepony gazu (mm)

4,8

—

—

—

5,5

—

—

—

Ilość dysz

13

Tabela 1

0805_2302 / 1002_1201
