De Dietrich MS 24 MI FF: 28. RACCORDEMENT D’UN BALLON SEPARE AVEC UN MOTEUR VANNE 3 VOIES

22

71.03982.03 - FR

INSTRUCTIONS DESTINÉES À L’INSTALLATEUR

Modèles 24 - 24 FF

RACCORDEMENT DE LA SONDE DU BALLON

La chaudière est conçue de façon à pouvoir être raccordée à un ballon séparé. Procéder au raccordement hydraulique

du ballon comme le montre la fig. 14.

Raccorder la sonde

CTN

 de priorité sanitaire aux bornes 5-6 de la bornier

M2

. L’élément sensible de la sonde CTN doit être

installé sur le doigt de gant du ballon. Régler la température de l’eau sanitaire (35 °C...65 °C) à l’aide des touches

+

/

-

.

28. RACCORDEMENT D’UN BALLON SEPARE AVEC UN MOTEUR VANNE 3 VOIES

REMARQUE :

 S’assurer que le paramètre

F03 = 03

 (paragraphe 21).

Figure 14

Légende

UB

installation de ballon

UR

installation de chauffage

M

moteur

vanne trois voies

M2

bornier de raccordement

SB

sonde ballon de priorité sanitaire (accessoire)

MR

départ chauffage

MB

départ ballon

RR

retour chauffage/ballon

CG_2085 / 1101_1701

27. RACCORDEMENT DE LA SONDE EXTÉRIEURE

Le faisceau de câbles raccordé à la carte de contrôle comprend deux câbles ROUGES munis de cosses faston. Raccorder

la sonde extérieure à ces deux câbles.

Après la connexion de la sonde, les touches

+/-

 permettent de modifier la courbe « kt » (Graphique 2).

NOTE : Pour une habitation ayant une isolation moyenne et équipée d’un système de chauffage à radiateurs nous con-

seillons de régler la courbe climatique “

kt

” à une valeur de “25”.

TM

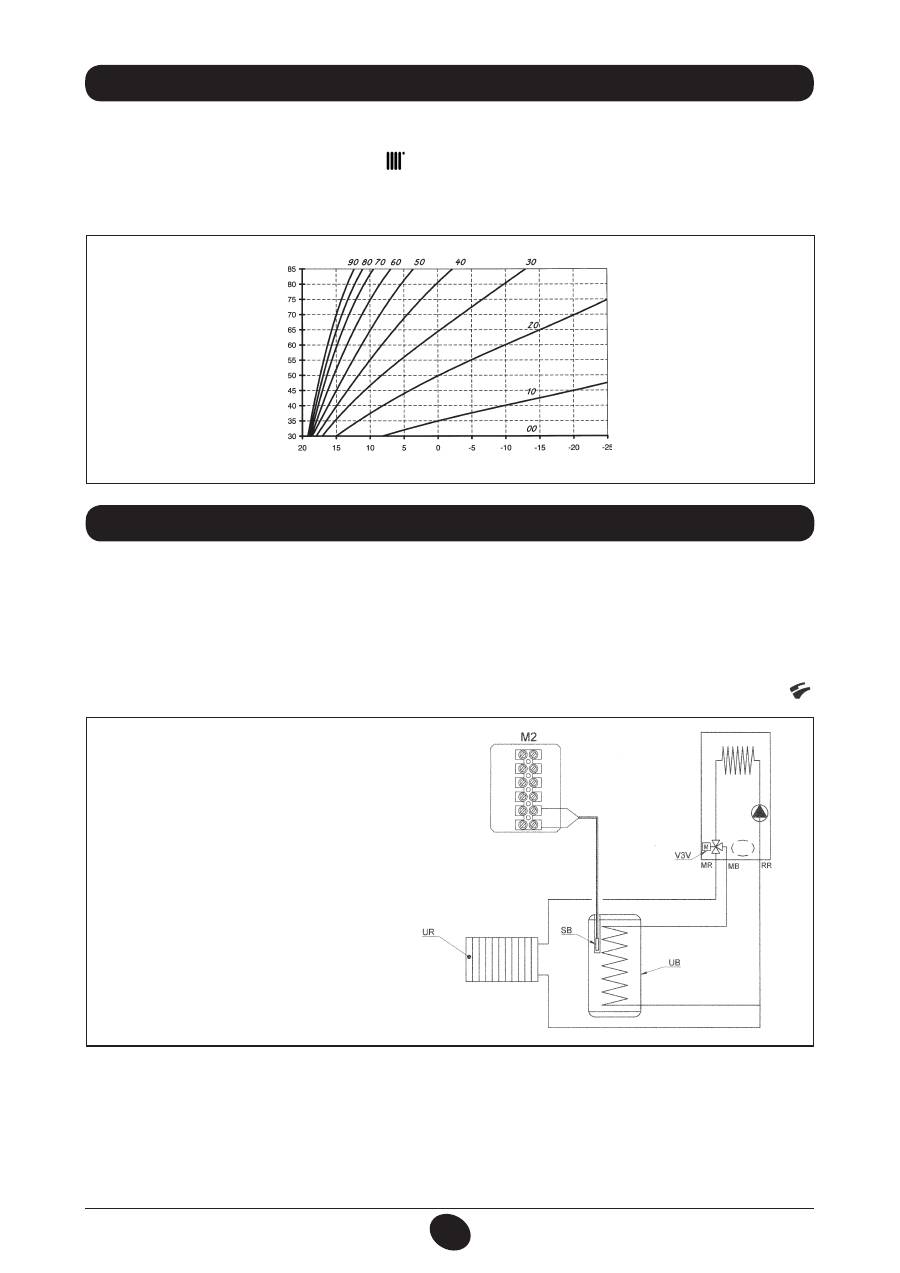

=  Plage des températures de sortie

Te

   =  Température extérieure

Graphique 2

TM

Te

courbe “kt”

1012_0501

23

71.03982.03 - FR

INSTRUCTIONS DESTINÉES À L’INSTALLATEUR

Pour optimiser l’efficacité de la chaudière, il convient d’effectuer tous les ans les contrôles suivants :

•   vérifier l’aspect et l’étanchéité à l’air des joints des circuits du gaz et de la combustion ;

•   s’assurer que les électrode de détection de la flamme sont en bon état et qu’elle est correctement positionnés ;

•   s’assurer que le brûleur est en bon état et qu’il est bien fixé ;

•   s’assurer qu’il n’y a pas d’impuretés dans la chambre de combustion et nettoyer la chambre de combustion à l’aide

d’un aspirateur ;

•   s’assurer que le bloc gaz soit correctement étalonné ;

•   vérifier la pression du système de chauffage ;

•   vérifier la pression du vase d’expansion ;

•   s’assurer que le ventilateur fonctionne correctement ;

•   s’assurer que les conduits d’évacuation – aspiration ne soient pas obstrués;

AVERTISSEMENTS

Avant de commencer les opérations de maintenance, s’assurer que la chaudière soit déconectée de l’alimentation

électrique. Après la maintenance, remettre les réglages appropriés.

29. ENTRETIEN ANNUEL

La vidange de la chaudière peut être effectuée à l’aide du robinet situé sur la traverse porte-raccords (fournie en accessoire)

ou directement depuis le robinet situé dans le groupe hydraulique ; dans les chaudières MS 24 MI, MS 24 MI VMC et MS

24 MI FF, le robinet pour le tuyau est situé sur le fond, tandis que, dans les chaudières MS 24 et MS 24 FF, il se trouve à

côté de la pompe (1 - fig. 15b).

Pour vider la chaudière avec le robinet installé sur la traverse porte-raccords, procéder de la façon suivante (fig. 15a) :

- fermer les robinets d’arrêt de la chaudière ;

- en utilisant une clé de 5 mm, ouvrir le robinet de vidange situé sur le corps vanne du départ chauffage ;

- vider la chaudière ;

- en utilisant une clé de 5 mm, fermer le robinet de vidange.

30. VIDANGE DU CIRCUIT DE LA CHAUDIÈRE

CG_2284 / 1009_2403

Figure 15a

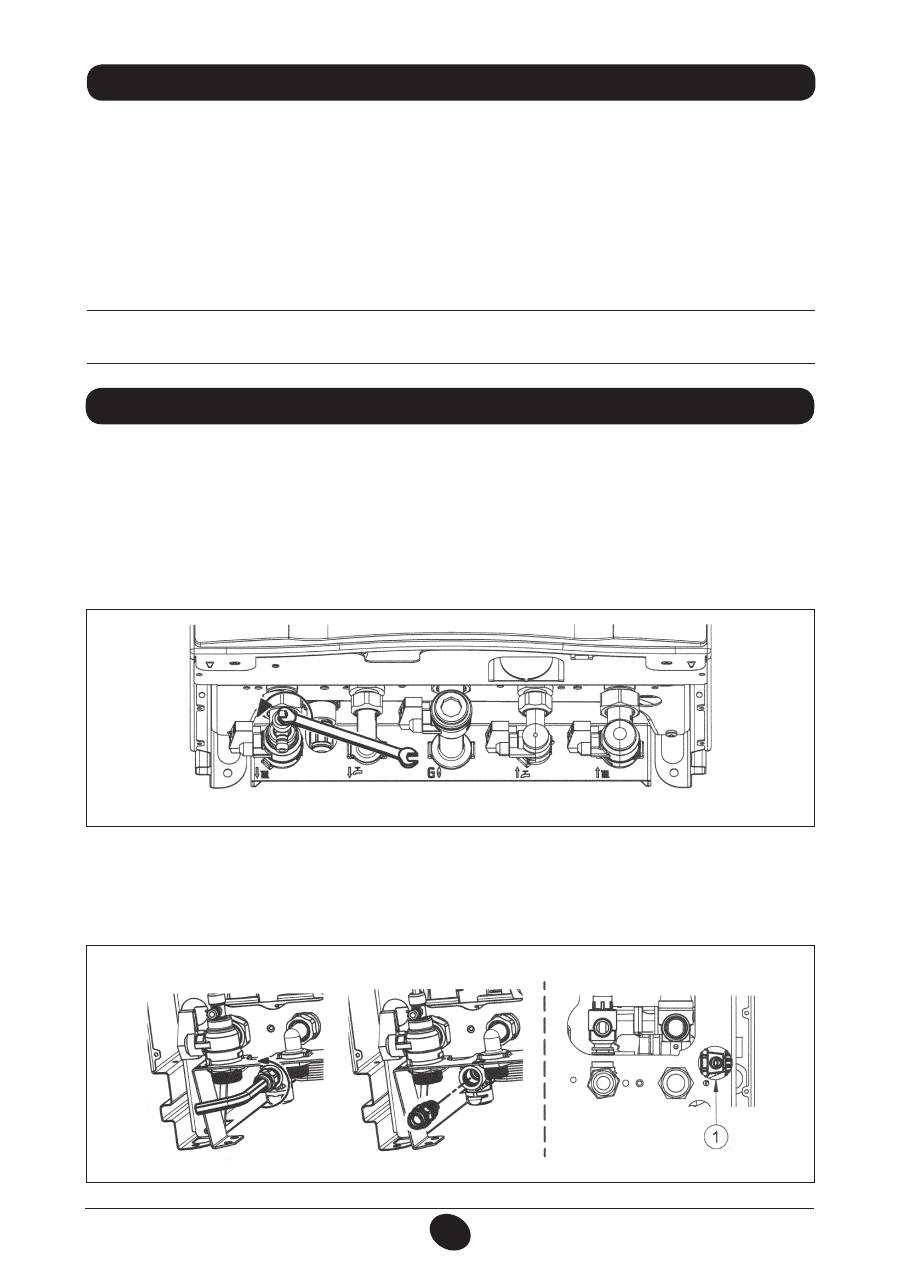

Pour vider la chaudière avec le robinet pour tuyau situé sur le fond de la chaudière, procéder de la façon suivante (fig. 15b) :

- fermer les robinets d’arrêt de la chaudière ;

- en utilisant une clé six pans mâle de 8 mm, ouvrir le robinet pour tuyau ;

- vider la chaudière ;

- en utilisant une clé six pans mâle de 8 mm, fermer le robinet pour tuyau.

CG_2284 / 1011_0203

Figure 15b

MS 24 MI - MS 24 MI VMC - MS 24 MI FF

MS 24 - MS 24 FF

24

71.03982.03 - FR

INSTRUCTIONS DESTINÉES À L’INSTALLATEUR

(Modèles MI)

Les filtres du circuit d’eau chaude sanitaire et du circuit de chauffage sont logés dans des cartouches extractibles. La

cartouche du circuit de chauffage est située sur la canalisation de retour du chauffage (figure 16F), la cartouche du circuit

de l’eau chaude sanitaire est située sur l’arrivée d’eau froide (figure 16E). Pour nettoyer les filtres, procéder de la manière

suivante:

•   débrancher l’alimentation électrique de la chaudière;

•   fermer le robinet d’arrivée de l’eau chaude sanitaire;

•   vidanger l’eau du circuit de chauffage, en ouvrant le robinet A de la figure 16;

•   enlever le clip (1-E / F) du filtre de la manière indiquée par la figure et extraire la cartouche (2-E / F) contenant le filtre

en prenant soin de ne pas appliquer une force excessive;

•   pour extraire la cartouche du filtre de chauffage, il faut tout d’abord enlever le moteur de la valve 3 voies (1-2G - figure

16);

•   éliminer les impuretés et les dépôts présents sur le filtre;

•   remettre le filtre dans la cartouche, remettre la cartouche dans son logement et la fixer à l’aide du clips;

•   pour changer la sonde CTN de l’eau chaude sanitaire, consulter la figure 16D.

IMPORTANT

Lors du remplacement et / ou du nettoyage des joints toriques du circuit hydraulique, n’utiliser que du Molykote 111 et

aucun autre lubrifiant comme du pétrole ou de la graisse.

31. NETTOYAGE DES FILTRES

(Modèles MI)

Pour effectuer le nettoyage, procéder comme suit :

•   fermer le robinet d’arrivée de l’eau;

•   vidanger le circuit d’eau chaude sanitaire en ouvrant un robinet d’eau chaude;

•   fermer le robinet de sortie de l’eau;

•   enlever le clip 1E de la figure 16;

•   enlever le filtre (2E fig 16);

•   pour changer la sonde CTN de l’eau chaude sanitaire, consulter la figure 16D.

Il faudra démonter l’échangeur de l’eau chaude sanitaire en suivant les instructions du paragraphe suivant et le nettoyer

séparément. Il est également conseillé de détartrer le siège et la sonde CTN installée sur le circuit sanitaire (figure 16D).

Pour nettoyer l’échangeur et/ou le circuit sanitaire, il est conseillé d’utiliser du Cillit FFW-AL ou du Benckiser HF-AL.

32. DÉTARTRAGE DU CIRCUIT SANITAIRE

25

71.03982.03 - FR

INSTRUCTIONS DESTINÉES À L’INSTALLATEUR

L’échangeur eau-eau, du type à plaques en acier inox, peut être démonté à l’aide d’une clé six pans mâle. Agir de la façon

suivante :

•   vider l’installation, si possible en se limitant à la chaudière, à l’aide du

robinet de vidange prévu à cet effet

 ;

•  vider l’eau contenue dans le circuit sanitaire ;

•  dévisser le tuyau de raccordement du vase d’expansion au groupe hydraulique ;

•  enlever le pressostat de chauffage (16H), sans déconnecter le câblage ;

•  enlever les deux vis (fig. 16B) de fixation de l’échangeur eau-eau, visibles sur le devant, puis extraire l’échangeur de

son siège en profitant de l’espace créé en enlevant le pressostat de chauffage ;

•  nettoyer l’échangeur, puis le remettre en place ;

•  revisser le tuyau de raccordement du vase d’expansion au groupe hydraulique ;

•  remettre en place le pressostat hydraulique dans son siège.

33. DÉMONTAGE DE L’ÉCHANGEUR SANITAIRE

AVERTISSEMENT

Faire particulièrement attention lors de démontage des différentes parties du système hydraulique ; éviter l’emploi d’outils

pointus et ne pas appliquer une force excessive pour enlever les clips de fixation.

CG_2078 / 1009_2201

Figure 16

modèles : MI

26

71.03982.03 - FR

INSTRUCTIONS DESTINÉES À L’INSTALLATEUR

34. SCHÉMA DE LA CHAUDIÈRE

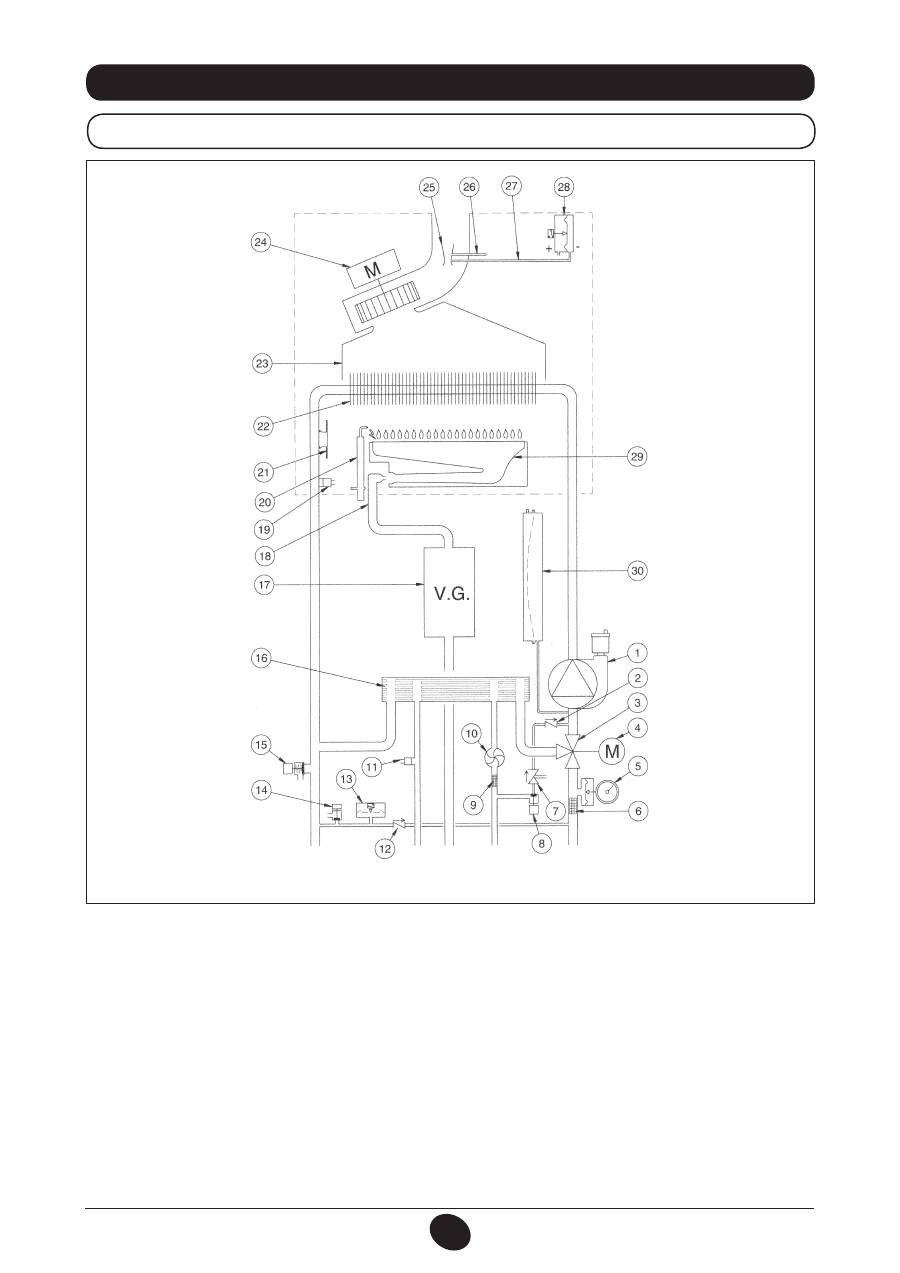

24 MI FF

Légende :

1

Pompe et séparateur d’air

2

   Clapet antiretour

3

   Vanne trois voies

4

   Moteur vanne trois voies

5

   Manomètre

6

  Filtre extractible circuit de chauffage

7

   Disconnecteur

8

   Robinet de remplissage de la chaudière

9

   Filtre extractible eau froide

10

  Détecteur de débit sanitaire

11

  Sonde CNT de l’eau chaude sanitaire

12

  Clapet anti-retour sur by-pass automatique

13

  Pressostat manque d’eau

14

  Robinet de vidange chaudière

15

  Soupape de sécurité

16

  Échangeur de chaleur eau-eau à plaque

17

  Vanne gaz avec diaphragme

18

  Rampe gaz avec injecteurs

19

  Sonde CNT du chauffage central.

20

  Électrode pour l’allumage et la détection de flamme

21

  Thermostat de sécurité

22

  Échangeur eau-fumées

23

  Convoyeur fumées

24

  Ventilateur

25

  Tube Venturi

26

  Prise de pression positive

27

  Prise de pression négative

28

  Pressostat d’air

29

  Brûleur

30

  Vase d’expansion

Figure 17

CG_2269 / 1006_1805

Départ

chauffage

Sortie

eau

chaude

sanitaire

gaz

Entrée

eau

chaude

sanitaire

Retour

chauffage

27

71.03982.03 - FR

INSTRUCTIONS DESTINÉES À L’INSTALLATEUR

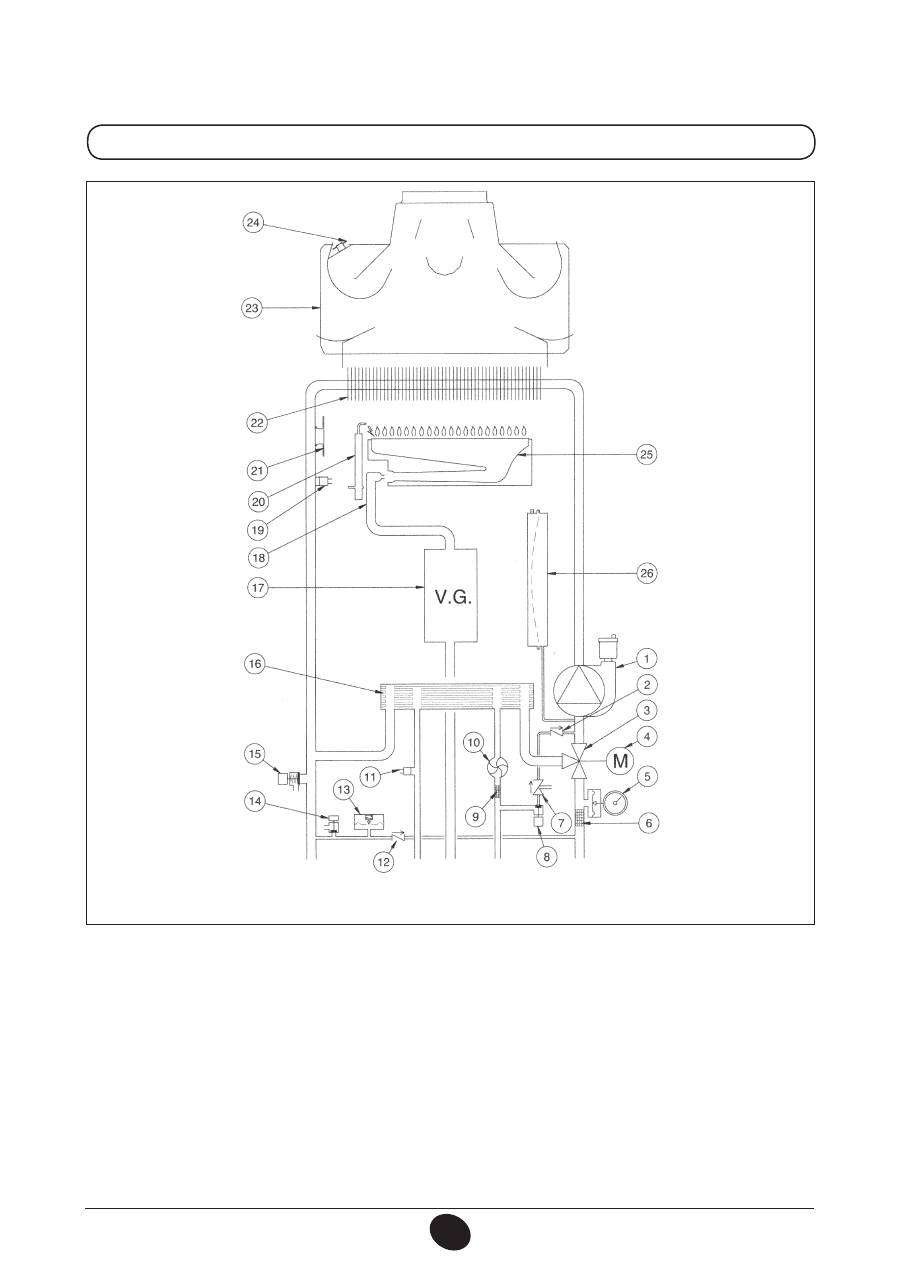

24 MI - 24 MI VMC

Légende:

1

Pompe et séparateur d’air

2

Clapet antiretour

3

Vanne trois voies

4

Moteur vanne trois voies

5

Manomètre

6

Filtre extractible circuit de chauffage

7

Disconnecteur

8

   Robinet de remplissage de la chaudière

9

Filtre extractible eau froide

10

Détecteur de débit sanitaire

11

Sonde CNT de l’eau chaude sanitaire

12

Clapet anti-retour sur by-pass automatique

13

Pressostat manque d’eau

14

Robinet de vidange chaudière

15

   Soupape de sécurité

16

  Échangeur de chaleur eau-eau à plaque

17

   Vanne gaz avec diaphragme

18

   Rampe gaz avec injecteurs

19

   Sonde CNT du chauffage central.

20

   Électrode pour l’allumage et la détection de flamme

21

Thermostat de sécurité

22

   Échangeur eau-fumées

23

  Aspiration des fumées

24

  Thermostat fumées

25

   Brûleur

26

   Vase d’expansion

Figure 18

CG_2270 / 1006_1806

Départ

chauffage

Sortie

eau

chaude

sanitaire

gaz

Entrée

eau

chaude

sanitaire

Retour

chauffage

28

71.03982.03 - FR

INSTRUCTIONS DESTINÉES À L’INSTALLATEUR

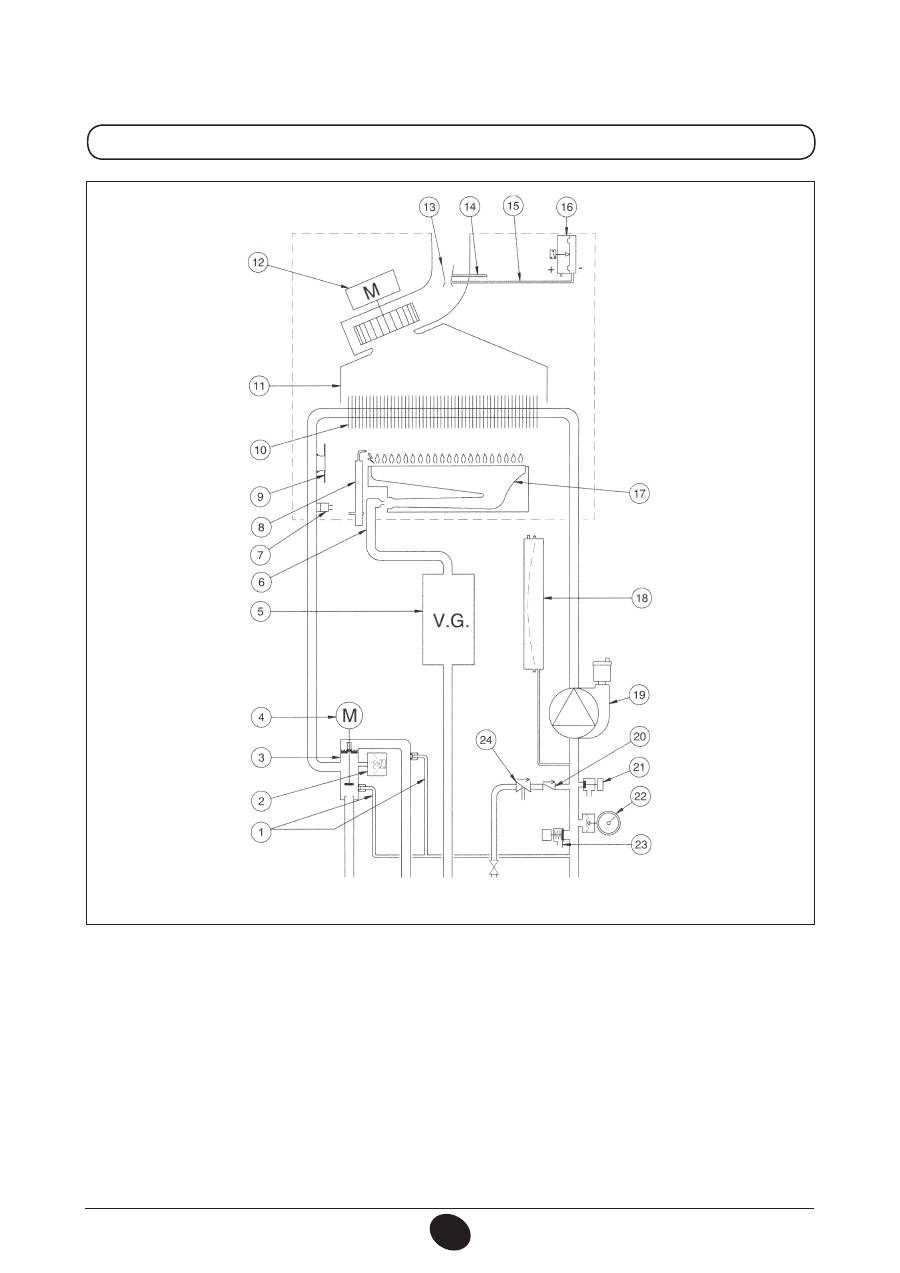

24 FF

Légende:

1

By-pass automatique

2

Pressostat manque d’eau

3

Vanne trois voies

4

Moteur vanne trois voies

5

Vanne gaz avec diaphragme

6

Rampe gaz avec injecteurs

7

Sonde CNT du chauffage central

8

Électrode pour l’allumage et la détection de flamme

9

Thermostat de sécurité

10

Échangeur eau-fumées

11

Convoyeur fumées

12

Ventilateur

13

Tube Venturi

14

Prise de pression positive

15

Prise de pression négative

16

Pressostat d’air

17

Brûleur

18

Vase d’expansion

19

Pompe et séparateur d’air

20

Clapet antiretour

21

Robinet de vidange chaudière

22

Manomètre

23

Soupape de sécurité

24

Disconnecteur

Figure 19

CG_2267 / 1006_2102

Départ

chauffage

Sortie eau

chaude

sanitaire

gaz   Remplissage

Retour

chauffage

29

71.03982.03 - FR

INSTRUCTIONS DESTINÉES À L’INSTALLATEUR

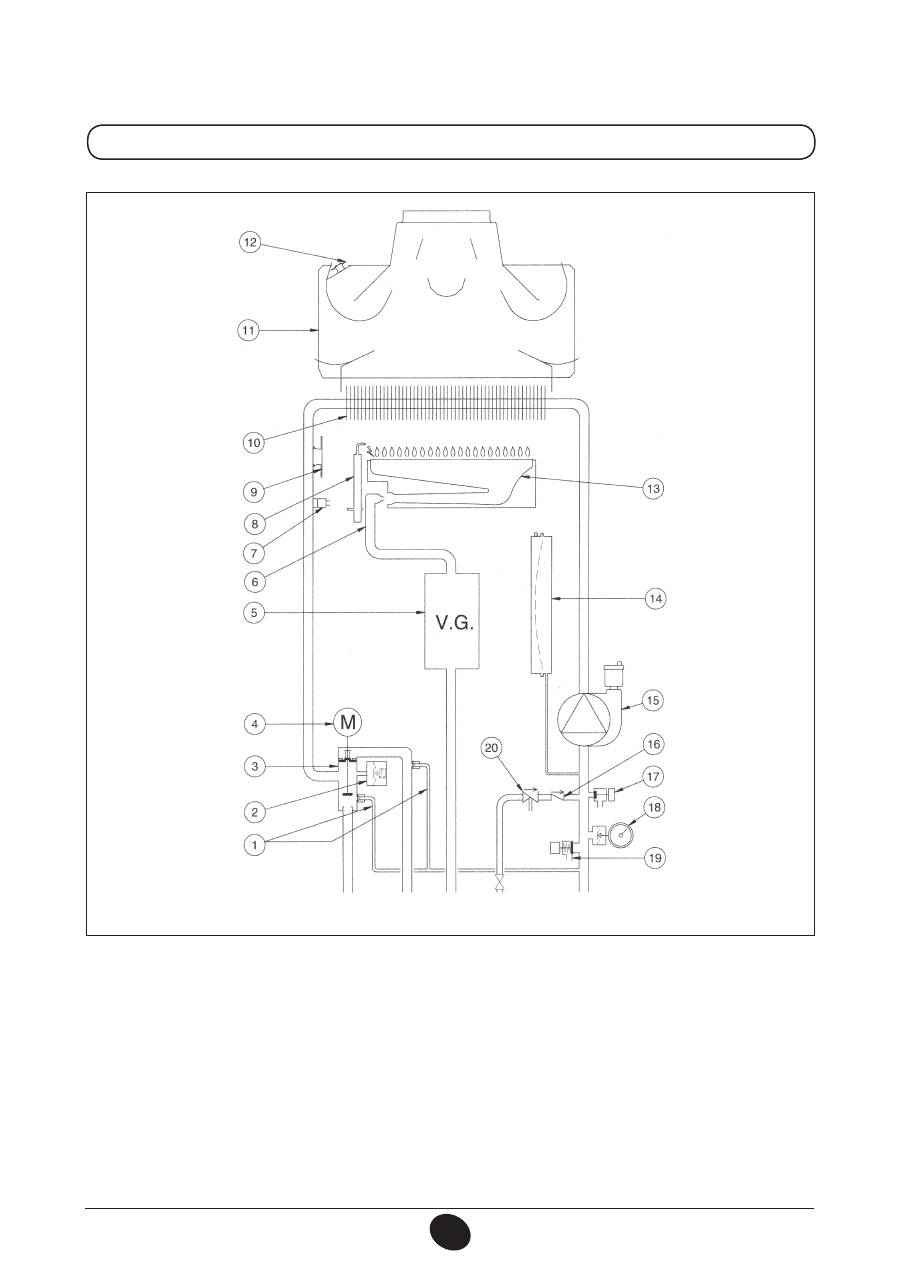

24

Légende:

1

By-pass automatique

2

Pressostat manque d’eau

3

Vanne trois voies

4

Moteur vanne trois voies

5

Vanne gaz avec diaphragme

6

Rampe gaz avec injecteurs

7

Sonde CNT du chauffage central

8

Électrode pour l’allumage et la détection de flamme

9

Thermostat de sécurité

10

Échangeur eau-fumées

11

   Aspiration des fumées

12

  Thermostat fumées

13

 Brûleur

14

  Vase d’expansion

15

   Pompe et séparateur d’air

16

   Clapet antiretour

17

   Robinet de vidange chaudière

18

   Manomètre

19

   Soupape de sécurité

20

   Disconnecteur

Figure 20

CG_2268 / 1006_2103

Départ

chauffage

Sortie eau

chaude

sanitaire

gaz   Remplissage

Retour

chauffage

30

71.03982.03 - FR

INSTRUCTIONS DESTINÉES À L’INSTALLATEUR

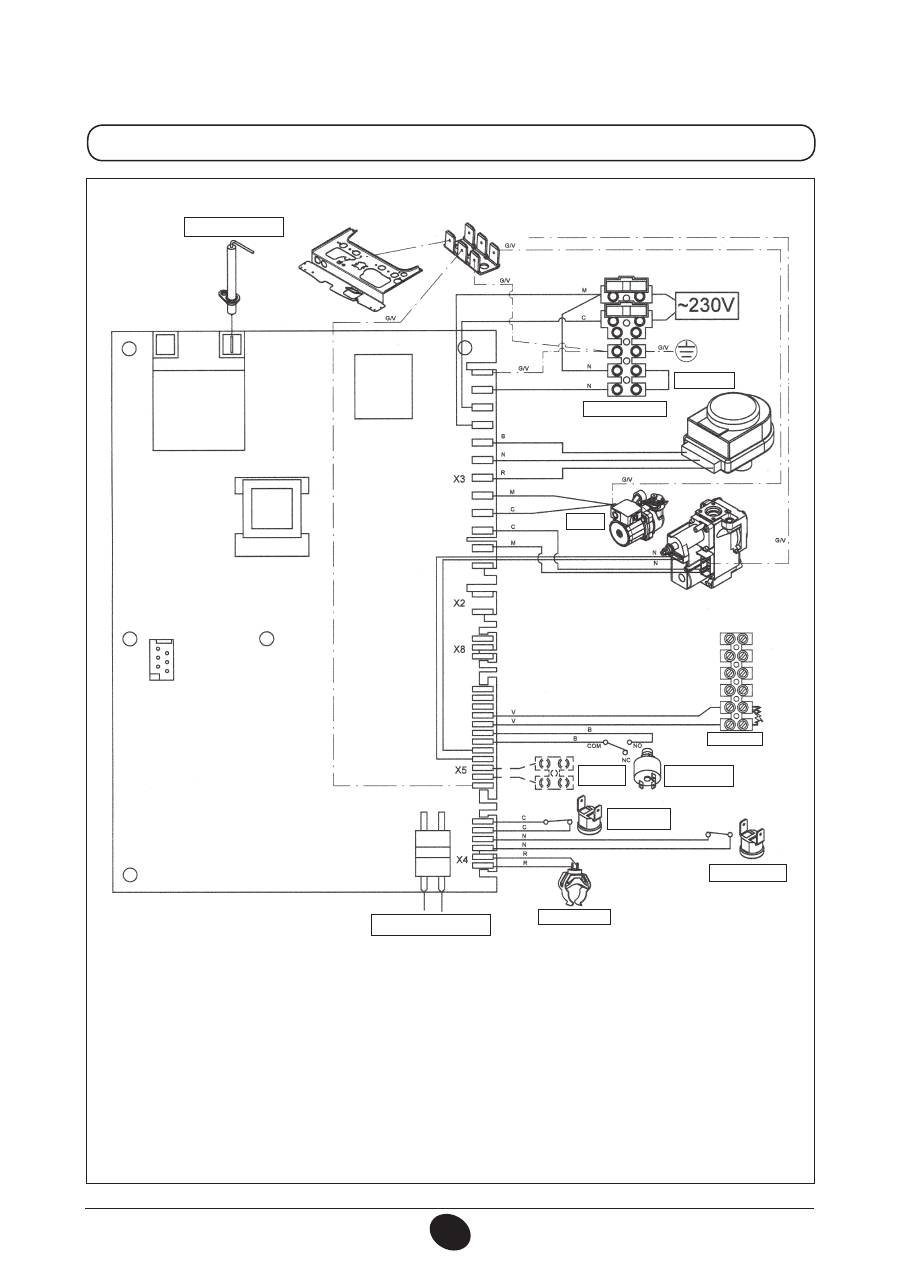

35. SCHÉMA DE CÂBLAGE ÉLECTRIQUE

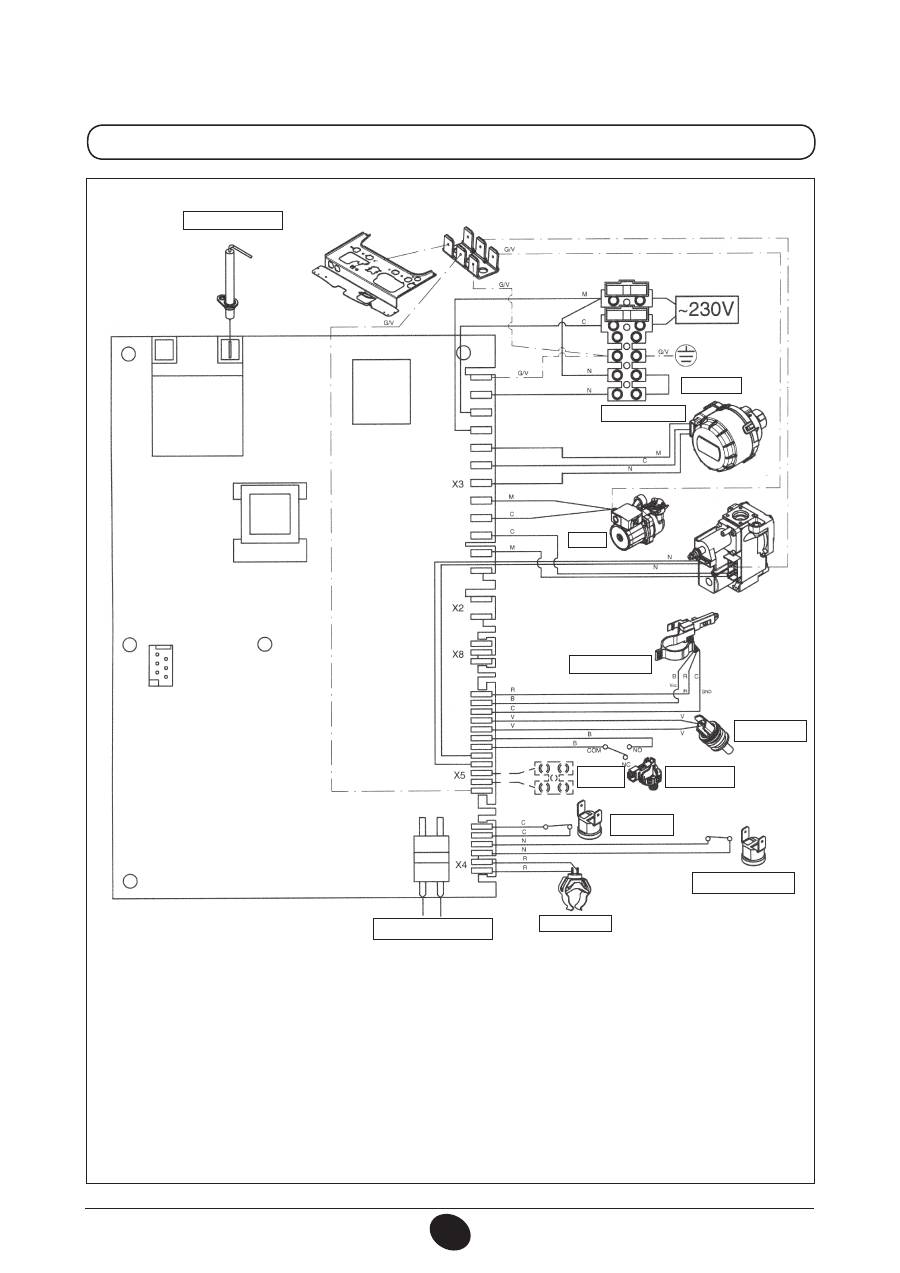

24 MI FF

COULEURS  CÂBLES

C  = bleu ciel

M = marron

N = noir

R = rouge

G/V = jaune/vert

B = blanc

V = vert

0904_2904 / CG_2075

ELECTRODE DE

DETECTION/ALLUMAGE

THERMOSTAT

VANNE 3 VOIES

POMPE

VENTILATEUR

SONDE DE PRIORITÉ

SANITAIRE

SONDE CNT

SANITAIRE

SONDE

EXTERNE

PRESSOSTAT

HYDRAULIQUE

THERMOSTAT

DE SÉCURITÉ

PRESSOSTAT D’AIR

CAPTEUR CH CTN.

PROGRAMMATION

31

71.03982.03 - FR

INSTRUCTIONS DESTINÉES À L’INSTALLATEUR

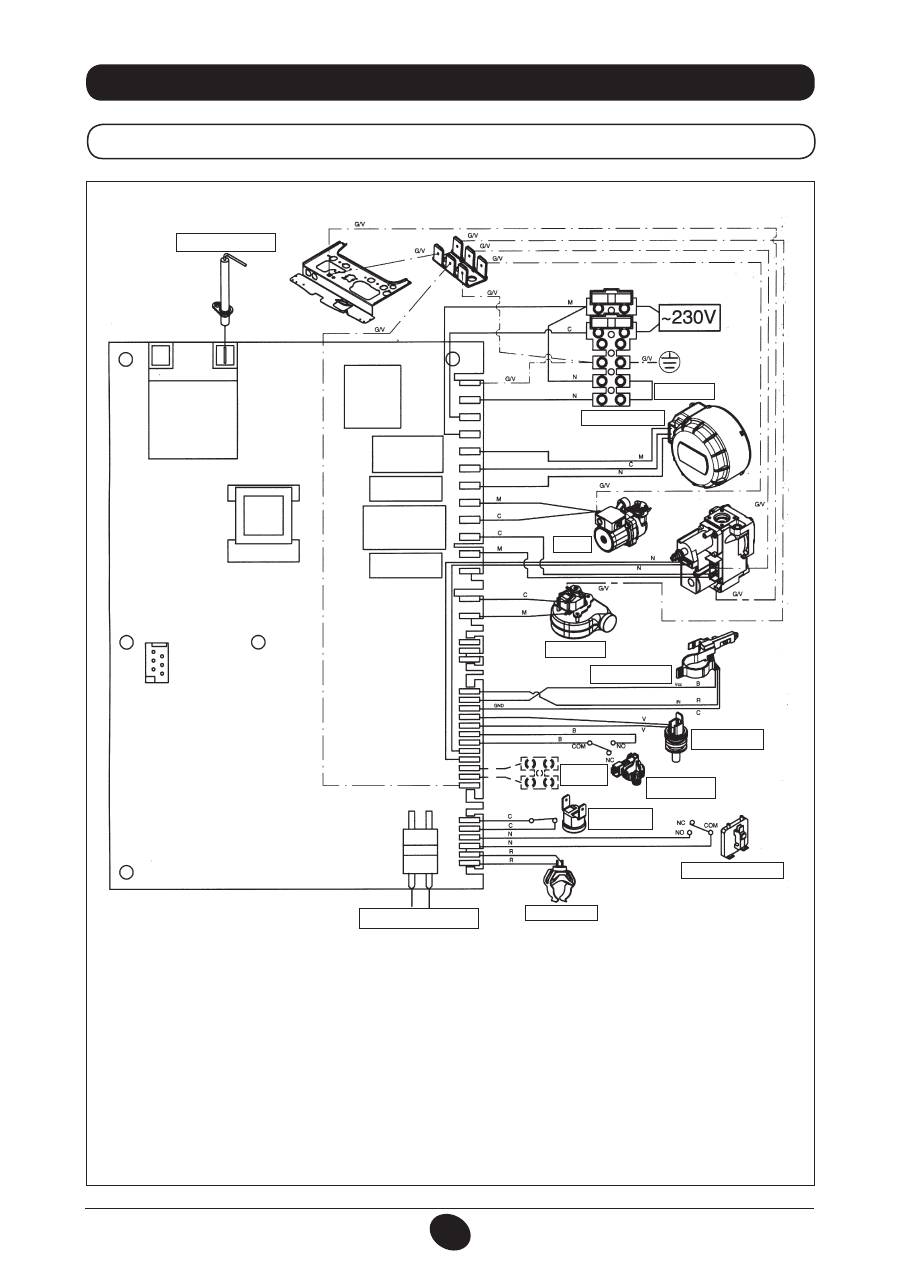

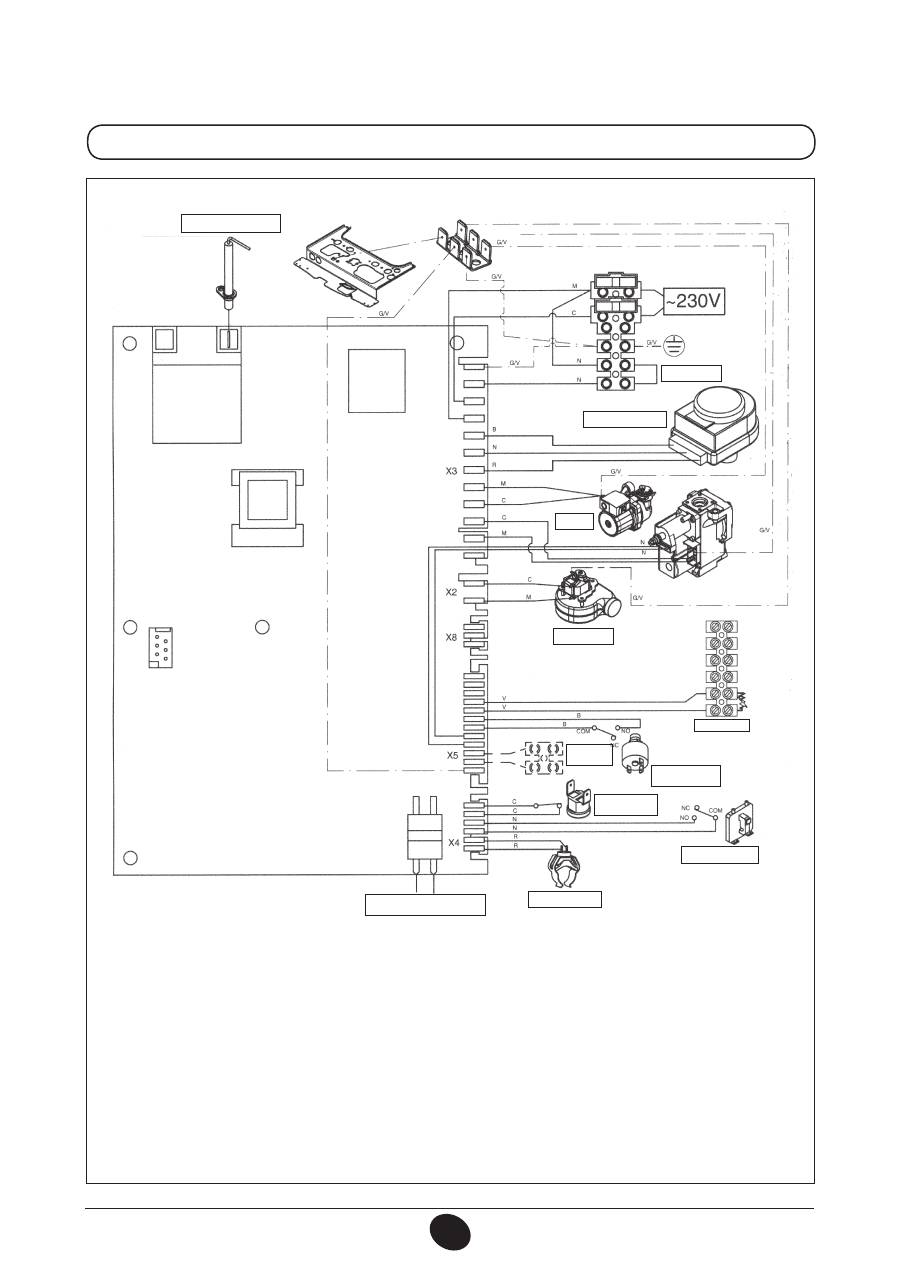

24 MI - 24 MI VMC

CG_2076 / 1001_1807

THERMOSTAT

FUMÉES

COULEURS  CÂBLES

C  = bleu ciel

M = marron

N = noir

R = rouge

G/V = jaune/vert

B = blanc

V = vert

ELECTRODE DE

DETECTION/ALLUMAGE

THERMOSTAT

VANNE 3 VOIES

POMPE

SONDE DE PRIORITÉ

SANITAIRE

SONDE CNT

SANITAIRE

SONDE

EXTERNE

PRESSOSTAT

HYDRAULIQUE

THERMOSTAT

DE SÉCURITÉ

CAPTEUR CH CTN.

PROGRAMMATION

32

71.03982.03 - FR

INSTRUCTIONS DESTINÉES À L’INSTALLATEUR

24 FF

CG_2271 / 1006_1603

COULEURS  CÂBLES

C  = bleu ciel

M = marron

N = noir

R = rouge

G/V = jaune/vert

B = blanc

V = vert

ELECTRODE DE

DETECTION/ALLUMAGE

THERMOSTAT

VANNE 3 VOIES

POMPE

VENTILATEUR

SONDE

EXTERNE

PRESSOSTAT

HYDRAULIQUE

THERMOSTAT

DE SÉCURITÉ

PRESSOSTAT D’AIR

CAPTEUR CH CTN.

PROGRAMMATION

BORNIER M2

33

71.03982.03 - FR

INSTRUCTIONS DESTINÉES À L’INSTALLATEUR

24

COULEURS  CÂBLES

C  = bleu ciel

M = marron

N = noir

R = rouge

G/V = jaune/vert

B = blanc

V = vert

ELECTRODE DE

DETECTION/ALLUMAGE

THERMOSTAT

VANNE 3 VOIES

POMPE

SONDE

EXTERNE

PRESSOSTAT

HYDRAULIQUE

THERMOSTAT

DE SÉCURITÉ

THERMOSTAT

FUMÉES

CAPTEUR CH CTN.

PROGRAMMATION

BORNIER M2

CG_2272 / 1010_2101

34

71.03982.03 - FR

INSTRUCTIONS DESTINÉES À L’INSTALLATEUR

Dans le but d’améliorer constamment ses produits, DE DIETRICH se réserve le droit de modifier à tout moment et sans préavis les informations

contenues dans ce document.  Ce document est publié uniquement à des fins d’information et ne doit pas être considéré comme un

engagement contractuel avec des tiers

36. DONNÉES TECHNIQUES

Modèle MS

24 MI FF

24 FF

24 MI

24 MI

VMC

24

Catégorie

II

2E+3P

II

2E+3P

II

2E+3P

I

2E+

II

2E+3P

Débit thermique nominal

kW

25,8

25,8

26,3

26,3

26,3

Débit thermique réduit

kW

10,6

10,6

10,6

10,6

10,6

Puissance thermique nominale

kW

24

24

24

24

24

kcal/h

20.600

20.600

20.600

20.600

20.600

Puissance thermique réduite

kW

9,3

9,3

9,3

9,3

9,3

kcal/h

8.000

8.000

8.000

8.000

8.000

Rendement, conformément à la directive 92/42/CEE

—

★★★

★★★

★★

★★

★★

Pression maximale du système de chauffage central

bar

3

3

3

3

3

Capacité du vase d'expansion

l

6

6

6

6

6

Pression du vase d'expansion

bar

1

1

1

1

1

Pression maximale système ECS.

bar

8

—

8

8

—

Pression dynamique minimum du système ECS

bar

0,15

—

0,15

0,15

—

Production minimale ECS

l/min

2,0

—

2,0

2,0

—

Production ECS à ∆T=25 °C

l/min

13,7

—

13,7

13,7

—

Production ECS à ∆T=35 °C

l/min

9,8

—

9,8

9,8

—

Production spécifique à ∆T=30 °C (*)

l/min

12

—

12

12

—

Plage de temπpérature du système de chauffage

°C

30/85

30/85

30/85

30/85

30/85

Plage de température du système ECS

°C

35/60

35/60***

35/60

35/60

35/60***

Type

—

C12-C32-C42-C52-C82-

B22

B

11BS

VMC

B

11BS

Diamètre du conduit de fumée concentriques

mm

60

60

-

-

-

Diamètre du conduit d'air concentrique

mm

100

100

-

-

-

Diamètre conduit de fumée séparé

mm

80

80

-

-

-

Diamètre conduit d’air séparé

mm

80

80

-

-

-

Diamètre du conduit de fumée

mm

-

-

125

125

125

Débit massique maxi des fumées

kg/s

0,014

0,014

0,020

0,020

0,020

Débit massique mini des fumées

kg/s

0,014

0,014

0,018

0,018

0,018

Température fumées maxi

°C

146

146

110

110

110

Température fumées mini

°C

116

116

85

85

85

Classe NOx

—

3

3

3

3

3

Type de gaz

—

G20-G25

G20-G25

G20-G25

G20-G25

G20-G25

—

G31

G31

G31

G31

Pression d’alimentation gaz méthane (G20)

mbar

20

20

20

20

20

Pression d’alimentation gaz (G25)

mbar

25

25

25

25

25

Pression d’alimentation gaz propane 3P (G31)

mbar

37

37

37

-

37

Tension d'alimentation électrique

V

230

230

230

230

230

Fréquence d’alimentation électrique

Hz

50

50

50

50

50

Puissance électrique nominale

W

130

130

80

80

80

Poids Net

kg

33

32

29

29

28

Dimensions

hauteur

mm

730

730

730

730

730

largeur

mm

400

400

400

400

400

profondeur

mm

299

299

299

299

299

Protection contre l’humidité et la pénétration de l’eau (**)

IP X5D

IP X5D

IP X5D

IP X5D

IP X5D

(*) selon EN 625   -   (**) selon EN 60529   -   (***) avec ballon exterieure

35

71.03982.03 - IT

ISTRUZIONI DESTINATE ALL’UTENTE

Gentile Cliente,

la nostra Azienda ritiene che la Sua nuova caldaia soddisferà tutte le Sue esigenze.

L’acquisto di un prodotto

De Dietrich

 garantisce quanto Lei si aspetta: un buon funzionamento ed

un uso semplice e razionale.

Quello che Le chiediamo è di non mettere da parte queste istruzioni senza averle prima lette: esse

contengono informazioni utili per una corretta ed efficiente gestione della Sua caldaia.

Le parti dell’imballo (sacchetti in plastica, polistirolo ecc.) non devono essere lasciate alla portata dei bambini

in quanto potenziali fonti di pericolo.

1.

Avvertenze prima dell’installazione

36

2.

Avvertenze prima della messa in funzione

36

3.

Messa in funzione della caldaia

37

4.

Regolazione della temperatura ambiente e dell’acqua sanitaria

38

5.

Descrizione tasto

 (Estate - Inverno - Solo riscaldamento - Spento)

38

6.

Riempimento impianto

39

7.

Spegnimento della caldaia

39

8.

Cambio gas

39

9.

Arresto prolungato dell’impianto. Protezione al gelo (circuito di riscaldamento)

40

10.

Segnalazioni-Intervento dispositivi di sicurezza

40

11.

Istruzioni per l’ordinaria manutenzione

40

12.

Avvertenze generali

41

13.

Avvertenze prima dell’installazione

41

14.

Installazione della caldaia

42

15.

Dimensioni caldaia

43

16.

Installazione dei condotti di scarico-aspirazione

44

17.

Allacciamento elettrico

48

18.

Collegamento del termostato ambiente

48

19.

Modalità di cambio gas

49

20.

Visualizzazione parametri della scheda elettronica sul display di caldaia (funzione “info”)

51

21.

Impostazione parametri

52

22.

Dispositivi di regolazione e sicurezza

52

23.

Posizionamento elettrodo di accensione e rivelazione di fiamma

53

24.

Verifica dei parametri di combustione

54

25.

Caratteristiche portata / prevalenza alla placca

54

26.

Collegamento della sonda esterna

55

27.

Collegamento di un’unità bollitore esterna

55

28.

Manutenzione annuale

56

29.

Svuotamento circuito caldaia

56

30.

Pulizia dei filtri

57

31.

Pulizia dal calcare del circuito sanitario

57

32.

Smontaggio dello scambiatore acqua-acqua

58

33.

Schema funzionale circuiti

59-62

34.

Schema collegamento connettori

63-66

35.

Caratteristiche tecniche

67

INDICE

ISTRUZIONI DESTINATE ALL’UTENTE

ISTRUZIONI DESTINATE ALL’INSTALLATORE

De Dietrich

 dichiara che questi modelli di caldaie sono dotati di marcatura CE con-

formemente ai requisiti essenziali delle seguenti Direttive:

- Direttiva gas 2009/142/CE

- Direttiva Rendimenti 92/42/CEE

- Direttiva Compatibilità Elettromagnetica 2004/108/CE

- Direttiva bassa tensione 2006/95/CE

36

71.03982.03 - IT

ISTRUZIONI DESTINATE ALL’UTENTE

Questa caldaia serve a riscaldare l’acqua ad una temperatura inferiore a quella di ebollizione a pressione atmosferica.

Essa deve essere allacciata ad un impianto di riscaldamento e ad una rete di distribuzione di acqua calda sanitaria, com-

patibilmente alle sue prestazioni ed alla sua potenza.

Prima di far allacciare la caldaia da personale professionalmente qualificato, secondo il DM 22 gennaio 2008, n.37, far

effettuare:

a)  Una verifica che la caldaia sia predisposta per il funzionamento con il tipo di gas disponibile. Questo è rilevabile dalla

scritta sull’imballo e dalla targa presente sull’apparecchio.

b)  Un controllo che il camino abbia un tiraggio adeguato, non presenti strozzature e non siano inseriti nella canna fumaria

scarichi di altri apparecchi, salvo che questa non sia realizzata per servire più utenze secondo le specifiche Norme e

prescrizioni vigenti.

c)  Un controllo che, nel caso di raccordi su canne fumarie preesistenti, queste siano state perfettamente pulite poiché le

scorie, staccandosi dalle pareti durante il funzionamento, potrebbero occludere il passaggio dei fumi.

d)  Risulta inoltre indispensabile, al fine di preservare il corretto funzionamento e la garanzia dell’apparecchio, seguire le

seguenti precauzioni:

1.  Circuito sanitario:

1.1.

Se la durezza dell’acqua supera il valore di 20 °F (1 °F = 10 mg di carbonato di calcio per litro d’acqua) si prescrive

l’installazione di un dosatore di polifosfati o di un sistema di pari effetto rispondente alle normative vigenti.

1.2.

E’ necessario effettuare un lavaggio accurato dell’impianto dopo l’installazione dell’apparecchio e prima del suo

utilizzo.

1.3.

I materiali utilizzati per il circuito acqua sanitaria del prodotto sono conformi alla Direttiva 98/83/CE.

2.  Circuito di riscaldamento

2.1. impianto nuovo

Prima di procedere all’installazione della caldaia l’impianto deve essere opportunamente pulito allo scopo di

eliminare residui di filettature, saldature ed eventuali solventi utilizzando prodotti idonei disponibili nel mercato

non acidi e non alcalini, che non attacchino i metalli, le parti in plastica e gomma. I prodotti raccomandati per la

pulizia sono:

SENTINEL X300 o X400 e FERNOX Rigeneratore per impianti di riscaldamento. Per l’utilizzo di questi prodotti

seguire attentamente le istruzioni fornite con i prodotti stessi.

2.2. impianto esistente:

Prima di procedere all’installazione della caldaia l’impianto deve essere completamente svuotato ed opportunamente

pulito da fanghi e contaminanti utilizzando prodotti idonei disponibili nel mercato citati al punto 2.1.

Per la protezione dell’impianto dall’incrostazioni è necessario l’utilizzo di prodotti inibitori quali SENTINEL X100 e

FERNOX Protettivo per impianti di riscaldamento. Per l’utilizzo di questi prodotti seguire attentamente le istruzioni

fornite con i prodotti stessi.

Ricordiamo che la presenza di depositi nell’impianto di riscaldamento comporta dei problemi funzionali alla caldaia

(es. surriscaldamento e rumorosità dello scambiatore).

La mancata osservazione di queste avvertenze comporta il decadimento della garanzia dell’apparecchio

.

1. AVVERTENZE PRIMA DELL’INSTALLAZIONE

La prima accensione deve essere effettuata dal Servizio di Assistenza Tecnica autorizzato che dovrà verificare:

a)  Che i dati di targa siano rispondenti a quelli delle reti di alimentazione (elettrica, idrica, gas).

b)  Che l’installazione sia conforme alle normative vigenti (UNI-CIG 7129, 7131, Regolamento di Attuazione della Legge 9

gennaio 1991 n° 10 ed in specie i Regolamenti Comunali) di cui riportiamo uno stralcio nel manuale tecnico destinato

all’installatore.

c)  Che sia stato effettuato regolarmente il collegamento elettrico alla rete più terra.

Il mancato rispetto di quanto sopra comporta il decadimento della garanzia.

Prima della messa in funzione togliere il film protettivo della caldaia. Non utilizzare per lo scopo utensili o materiali abrasivi

perché potrebbero danneggiare le parti verniciate.

L’apparecchio non è destinato a essere usato da persone (bambini compresi) le cui capacità fisiche, sensoriali

o mentali siano ridotte, oppure con mancanza di esperienza o di conoscenza, a meno che esse abbiano potuto

beneficiare, attraverso l’intermediazione di una persona responsabile della loro sicurezza, di una sorveglianza o

di istruzioni riguardanti l’uso dell’apparecchio.

2. AVVERTENZE PRIMA DELLA MESSA IN FUNZIONE

37

71.03982.03 - IT

ISTRUZIONI DESTINATE ALL’UTENTE

Procedere come di seguito descritto per le corrette operazioni di accensione:

1)  alimentare la caldaia elettricamente;

2)  aprire il rubinetto del gas;

3)  agire sul tasto (

)

e predisporre la caldaia in Estate ( ), Inverno (

) o solo riscaldamento (

);

4)  agire sui tasti (

+/-

) per regolare la temperatura del circuito di riscaldamento (

) e dell’acqua calda sanitaria ( ) in

modo da accendere il bruciatore principale.

  Quando la caldaia è accesa, sul display è visualizzato il simbolo ( ).

  In posizione Estate ( ) il bruciatore principale risulterà acceso solo in caso di prelievo di acqua calda sanitaria.

AVVERTENZA

In fase di prima accensione, finché non viene scaricata l’aria contenuta nella tubazione del gas, si può verificare la non

accensione del bruciatore ed il conseguente blocco della caldaia. Si consiglia in questo caso di ripetere le operazioni di

accensione, fino all’arrivo del gas al bruciatore, premere il tasto ( ), per almeno 2 secondi.

3. MESSA IN FUNZIONE DELLA CALDAIA

Funzionamento in riscaldamento

Presenza fiamma (bruciatore acceso)

Perdita fiamma (mancata accensione)

Funzionamento in sanitario

Anomalia generica

Mancanza acqua (Pressione impianto bassa)

Segnalazione numerica (Temperatura, cod. anomalia, etc.)

RESET

LEGENDA TASTI

Figura 1

LEGENDA SIMBOLI

Accensione / Spegnimento / Estate / Inverno / solo riscaldamento

(

+/-

) : Regolazione temperatura di riscaldamento

(

+/-

) : Regolazione temperatura acqua sanitaria

Reset

Informazioni

0805_2302 / C

G_2072
