De Dietrich MS 24 MI FF: 33. SCHEMAT FUNKCJONALNY OBWODÓW

191

71.03982.03 - PL

INSTRUKCJE PRZEZNACZONE DLA INSTALATORA

33. SCHEMAT FUNKCJONALNY OBWODÓW

24 MI FF

Legenda:

1   Pompa z separatorem powietrza

2   Zawór zwrotny

3   Zawór trójdrożny

4   Silnik zaworu trójdrożnego

5   Manometr

6   Filtr obwodu c.o.

7   Urządzenie rozłączające

8   Kurek napełniający kotła

9   Wyciągany filtr zimnej wody użytkowej

10  Czujnik c.w.u.

11  Sonda NTC obiegu c.w.u.

12  Zawór uzupełniający na automatycznym by-pass

13  Czujnik ciśnienia wody

14  Kurek spustowy kotła

15  Zawór bezpieczeństwa

16  Wymiennik płytowy woda-woda

17  Zawór gazu

18  Rampa gazu z dyszami

19  Sonda NTC obiegu c.o.

20  Elektroda zapłonowa/jonizacyjna

21  Termostat bezpieczeństwa

22  Wymiennik woda /spaliny

23  Kolektor spalin

24  Wentylator

25  Zwężka Venturiego

26  Gniazdo dodatnie ciśnienia

27  Gniazdo ujemne ciśnienia

28  Presostat powietrza

29  Palnik

30  Zbiornik wyrównawczy

Rysunek 17

Doprowadzenie

obiegu c.o.

Wylot

obiegu

c.w.u.

Gaz

Wlot

obiegu

c.w.u.

Powrót obiegu

c.o.

CG_2269 / 1006_1805

192

71.03982.03 - PL

INSTRUKCJE PRZEZNACZONE DLA INSTALATORA

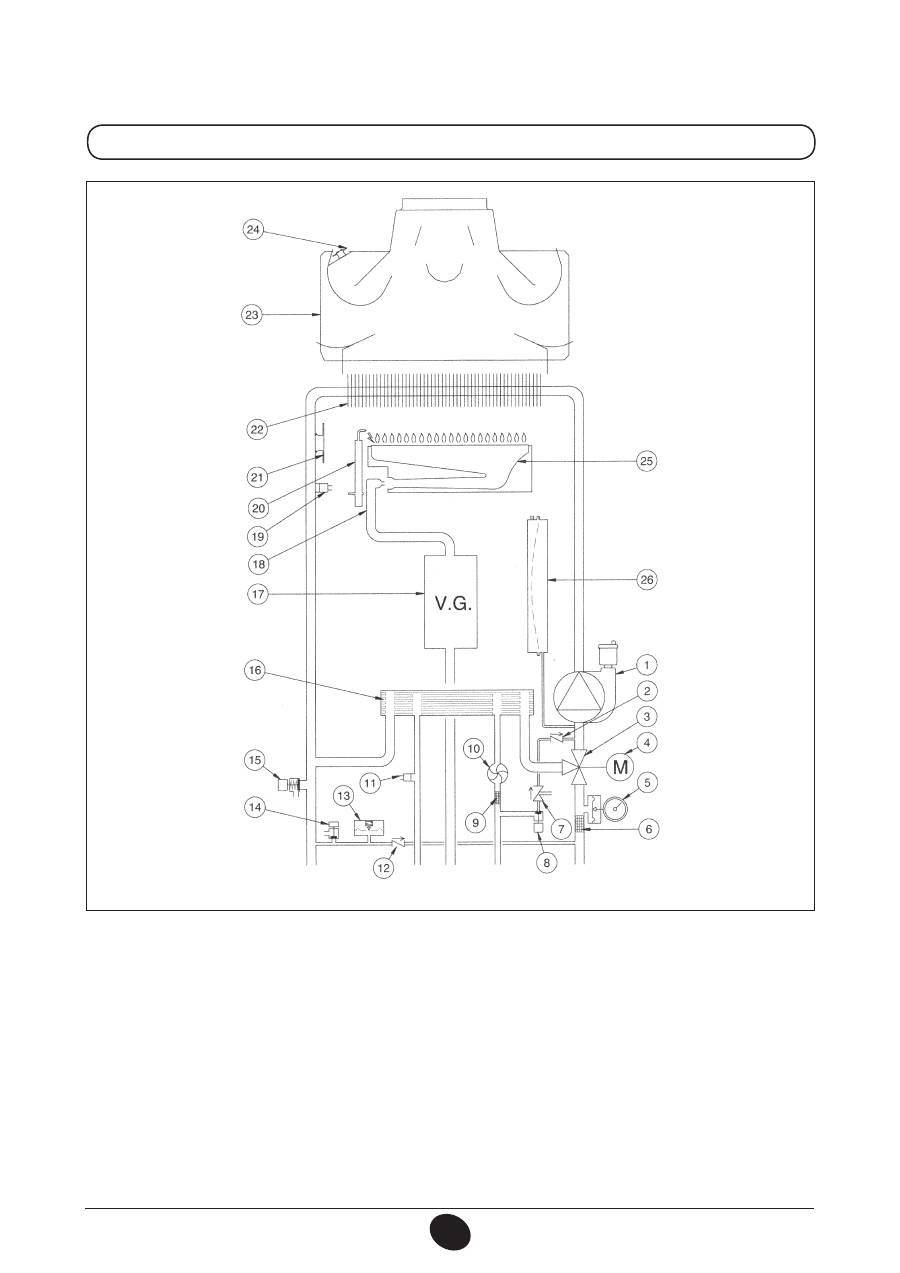

24 MI

Legenda:

1   Pompa z separatorem powietrza

2   Zawór zwrotny

3   Zawór trójdrożny

4    Silnik zaworu trójdrożnego

5    Manometr

6    Filtr obwodu c.o.

7    Urządzenie rozłączające

8    Kurek napełniający kotła

9    Wyciągany filtr zimnej wody użytkowej

10  Czujnik c.w.u.

11  Sonda NTC obiegu c.w.u.

12  Zawór uzupełniający na automatycznym by-pass

13  Czujnik ciśnienia wody

14  Kurek spustowy kotła

15  Zawór bezpieczeństwa

16  Wymiennik płytowy woda-woda

17  Zawór gazu

18  Rampa gazu z dyszami

19  Sonda NTC obiegu c.o.

20  Elektroda zapłonowa/jonizacyjna

21  Termostat bezpieczeństwa

22  Wymiennik woda/spaliny

23  Kolektor spalin

24  Czujnik ciągu kominowego

25  Palnik

26  Zbiornik wyrównawczy

Rysunek 18

Doprowadzenie

obiegu c.o.

Wylot

obiegu

c.w.u.

Gaz

Wlot

obiegu

c.w.u.

Powrót obiegu

c.o.

CG_2270 / 1006_1806

193

71.03982.03 - PL

INSTRUKCJE PRZEZNACZONE DLA INSTALATORA

24 FF

Legenda

1

 Automatyczny by-pass z zaworem zwrotnym

2

Czujnik cisnienia wody

3

Zawór trójdrozny

4

Silnik zaworu trójdrożnego

5

Zawór gazu

6

Rampa gazu z dyszami

7

Sonda NTC obiegu c.o.

8

Elektroda zapłonu/wykrywania płomienia

9

Termostat bezpieczeństwa

10  Wymiennik woda/spaliny

11  Kolektor spalin

12 Wentylator

13

Zwężka Venturiego

14

Gniazdo dodatnie ciśnienia

15

Gniazdo ujemne ciśnienia

16

Presostat powietrza

17

Palnik

18

Zbiornik wyrównawczy

19

Pompa z separatorem powietrza

20

Zawór zwrotny

21

Kurek spustowy kotła

22

Manometr

23

Zawór bezpieczeństwa

24

Urządzenie rozłączające

Rysunek 19

Doprowadzenie

obiegu c.o.

Gaz

Wlot

obiegu

c.w.u.

Powrót obiegu

c.o.

CG_2267 / 1006_2102

Doprowadzenie

bojlera

194

71.03982.03 - PL

INSTRUKCJE PRZEZNACZONE DLA INSTALATORA

24

Legenda:

1   Automatyczny by-pass z zaworem zwrotnym

2  Czujnik ciśnienia wody

3  Zawór trójdrożny

4  Silnik zaworu trójdrożnego

5  Zawór gazu

6  Rampa gazu z dyszami

7  Sonda NTC obiegu c.o.

8  Elektroda zapłonowa/jonizacyjna

9  Termostat bezpieczeństwa

10  Wymiennik woda/spaliny

11  Kolektor spalin

12  Czujnik ciągu kominowego

13 Palnik

14   Zbiornik wyrównawczy

15   Pompa z separatorem powietrza

16   Zawór zwrotny

17   Kurek spustowy kotła

18   Manometr

19   Zawór bezpieczeństwa

20   Urządzenie rozłączające

Rysunek 20

Doprowadzenie

obiegu c.o.

Gaz

Wlot

obiegu

c.w.u.

Powrót obiegu

c.o.

CG_2268 / 1006_2103

Doprowadzenie

bojlera
