ΟΔΗΓΙΕΣ ΓΙΑ ΤΟΝ ΕΓΚΑΤΑΣΤΑΤΗ

Για την επιτόπου μέτρηση της απόδοσης καύσης και της υγιεινής των καυσαερίων ο λέβητας διαθέτει δύο υποδοχές που προορίζονται

για το συγκεκριμένο σκοπό.

Η μία παροχή είναι συνδεδεμένη στο κύκλωμα απαγωγής των καυσαερίων και επιτρέπει μετρήσεις για την υγιεινή των καυσαερίων και

την απόδοση της καύσης .

Η άλλη παροχή είναι συνδεδεμένη στο κύκλωμα αναρρόφησης του αέρα καύσης και επιτρέπει τον έλεγχο ενδεχόμενης ανακύκλωσης

των προϊόντων της καύσης σε περίπτωση ομοαξονικών αγωγών .

Από την παροχή που είναι συνδεδεμένη με το κύκλωμα καυσαερίων μπορούν να μετρηθούν οι ακόλουθες παράμετροι:

• θερμοκρασία προϊόντων της καύσης

• συγκέντρωση οξυγόνου (O

2

) ή, εναλλακτικά, διοξειδίου του άνθρακα (CO

2

)

• συγκέντρωση μονοξειδίου του άνθρακα (CO).

Η θερμοκρασία του αέρα καύσης πρέπει να μετράται από την παροχή που είναι συνδεδεμένη στο κύκλωμα αναρρόφησης του αέρα,

εισάγοντας τον αισθητήρα μέτρησης για περίπου 3 cm.

ΣΗΜΕΙΩΣΗ:

 για τη ρύθμιση της ονομαστικής ισχύος βλέπε κεφάλαιο 19 (B1)

Για τα μοντέλα λέβητα φυσικού ελκυσμού είναι αναγκαία η διάνοιξη οπής στον αγωγό απαγωγής καυσαερίων σε απόσταση από το

λέβητα 2 φορές μεγαλύτερη από την εσωτερική διάμετρο του αγωγού.

Μέσω της οπής αυτής μπορούν να μετρηθούν οι ακόλουθες παράμετροι:

• θερμοκρασία προϊόντων της καύσης

• συγκέντρωση οξυγόνου (Ο

2

) ή, εναλλακτικά, διοξειδίου του άνθρακα (CO

2

).

• συγκέντρωση μονοξειδίου του άνθρακα (CO).

Η μέτρηση της θερμοκρασίας του αέρα καύσης πρέπει να γίνεται κοντά στην είσοδο του αέρα στο λέβητα. Η οπή, η διάνοιξη της οποίας

πρέπει να γίνει από τον υπεύθυνο εγκατάστασης κατά την πρώτη θέση σε λειτουργία, πρέπει να είναι κλειστή έτσι ώστε να εξασφαλίζεται

η στεγανότητα του αγωγού απαγωγής των προϊόντων της καύσης κατά τη διάρκεια της ομαλής λειτουργίας.

24. ΕΛΕΓΧΟΣ ΠΑΡΑΜΕΤΡΩΝ ΚΑΥΣΗΣ  25. ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΠΑΡΟΧΗΣ / ΜΑΝΟΜΕΤΡΙΚΟΥ ΥΨΟΥΣ ΣΤΗΝ ΠΛΑΚΑ

Η   χ ρ η σ ι μ ο π ο ι ο ύ μ ε ν η   α ν τ λ ί α

ε ίν α ι

  ( G RU N DF O S   U P S O   1 5 -

50)  τύπου υψηλού μανομετρικού

ύψους κατάληλη γιατη’χρήση σε

οποιαδήποτε τύπo εγκατάστασης

θέρμανσης μονού ή δύο σωλήνων. Η

βαλβίδα αυτόματηςεκτόνωσης αέρα

ενσωματωμένη στο σώμα της αντλίας

επιτρέπει ταχεία απαέρωση της

εγκατάστασης θέρμανσης.

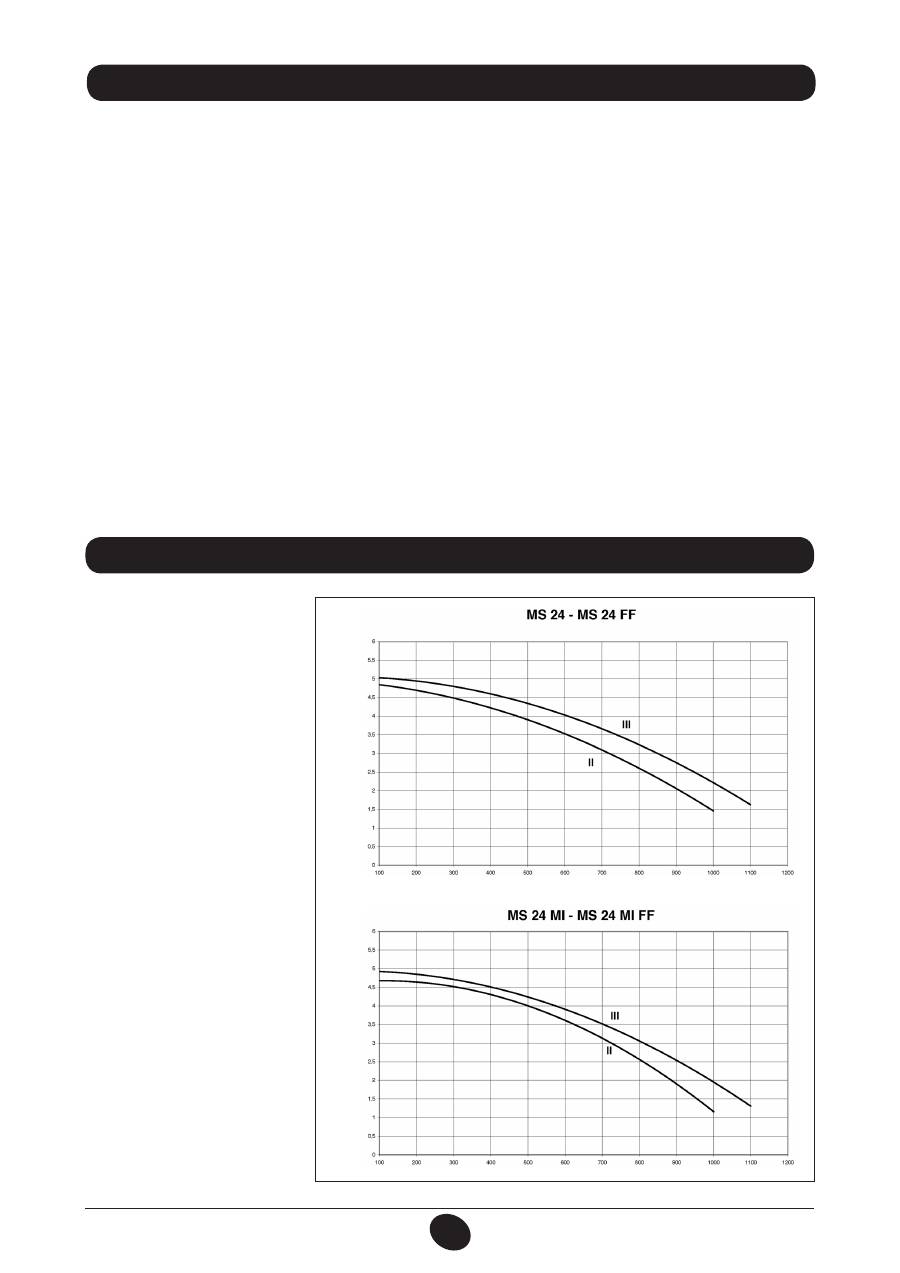

Γράφημα 1

ΠΑΡΟΧΗ l/h

ΜΑΝ

Ο

ΜΕΤΡ

ΙΚ

Ο Υ

Ψ

Ο

Σ mH

2

O

1009_2401

1009_2402

ΜΑΝ

Ο

ΜΕΤΡ

ΙΚ

Ο Υ

Ψ

Ο

Σ mH

2

O

ΠΑΡΟΧΗ l/h
