Pentru monitorizarea calităţii produselor de combustie şi a eficienţei arderii, centrala este prevăzută cu două prize anume.

O priză este racordată la circuitul de evacuare a gazelor arse şi permite monitorizarea calităţii produselor de combustie şi a eficienţei arderii.

Cealaltă este racordată la circuitul de admisie a aerului şi permite verificarea unei eventuale recirculări a produselor de ardere în cazul

conductelor coaxiale.

La priza de pe circuitul de evacuare gaze arse pot fi măsuraţi următorii parametri:

•   temperatura produselor de ardere;

•   concentraţia de oxigen (O

2

) sau dioxid de carbon (CO

2

);

•   concentraţia de monoxid de carbon (CO).

Temperatura aerului de combustie se măsoară la priza de pe circuitul de admisie aer prin introducerea sondei cu circa 3 cm.

NOTĂ: Pentru reglarea puterii nominale, vezi capitolul 19 (B1).

Pentru modelele de centrale cu tiraj natural, se va realiza un orificiu pe conducta de evacuare gaze arse, la o distanţă de la centrală egală

cu dublul diametrului interior al conductei.

Prin acest orificiu pot fi măsuraţi următorii parametri:

•   temperatura produselor de ardere;

•   concentraţia de oxigen (O

2

) sau dioxid de carbon (CO

2

);

•   concentraţia de monoxid de carbon (CO).

Temperatura aerului comburant se va măsura aproape de punctul în care aerul intră în centrală. Orificiul, care va fi realizat de persoana

responsabilă pentru instalaţie cu ocazia primei puneri în funcţiune, trebuie să fie sigilat astfel încât conducta de evacuare a produşilor

de ardere să fie etanşă în timpul funcţionării normale.

24. VERIFICAREA PARAMETRILOR DE COMBUSTIE 25. PERFORMANŢE DEBIT/ÎNĂLŢIME DE POMPARE

Pompa utilizată (GRUNDFOS UPSO

15-50) este de tip cu o înălţime mare de

pompare şi este potrivită pentru instalaţii

de încălzire de orice tip, cu una sau două

conducte. Valva automată de evacuare a

aerului încorporată în pompă permite

evacuarea rapidă a aerului din instalaţia

de încălzire.

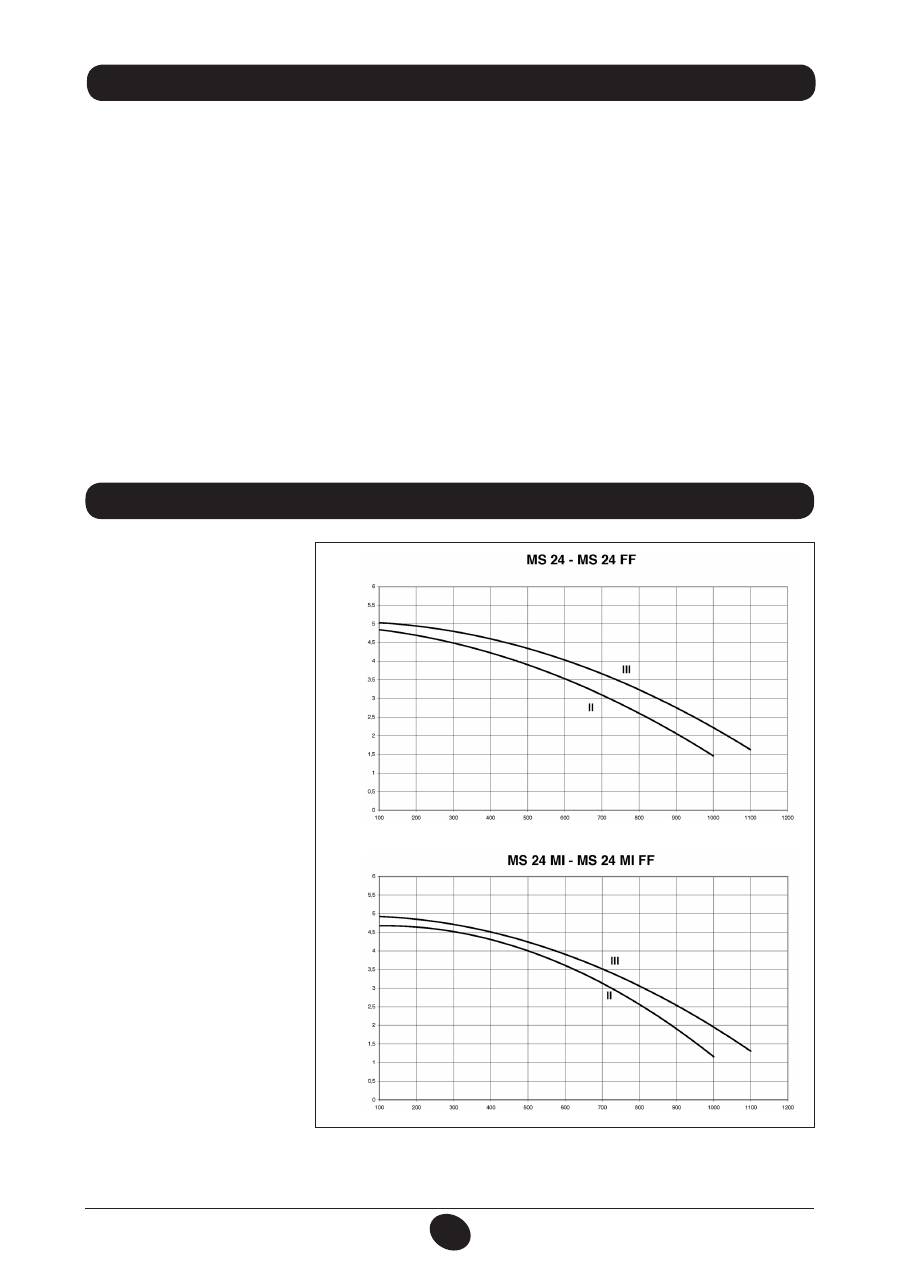

Graficul 1

DEBIT l/h

ÎN

ĂL

ŢIME D

E PO

MP

ARE mH

2

O

1009_2401

1009_2402

ÎN

ĂL

ŢIME D

E PO

MP

ARE mH

2

O

DEBIT l/h
