De Dietrich MS 24 MI FF: 28. ГОДИШЕН ПРЕГЛЕД

155

71.03982.03 - BG

ИНСТРУКЦИИ ЗА ИНСТАЛАТОРА

За да се осигури максимален капацитет на работа на котела, е необходимо веднъж в годината да се извършват следните контроли:

•   проверка на вида и здравината на уплътненията на газовата и горивната система;

•   проверка на състоянието и правилното разположение на елктродите за запалване и контрол на пламъка;

•   проверка на състоянието на горелката и правилното ù закрепване;

•   проверка за евентуални отпадъци в горивната камера;

   За почистването им използвайте прахосмукачка;

•   проверка на правилната настройка на газовия вентил;

•   проверка на налягането в отоплителната инсталация;

•   проверка на налягането в разширителния съд;

•   проверка на правилното функциониране на вентилатора;

•   проверка на проходимостта на тръбите за отвод и приток.

ВНИМАНИЕ

Преди да предприемете каквато и да е манипулация, убедете се,че котелът не е включен към ел. захранването.

След приключване на поддръжката, възстановете положението на ключовете и/или стойностите на работните параметри

на котела.

28. ГОДИШЕН ПРЕГЛЕД

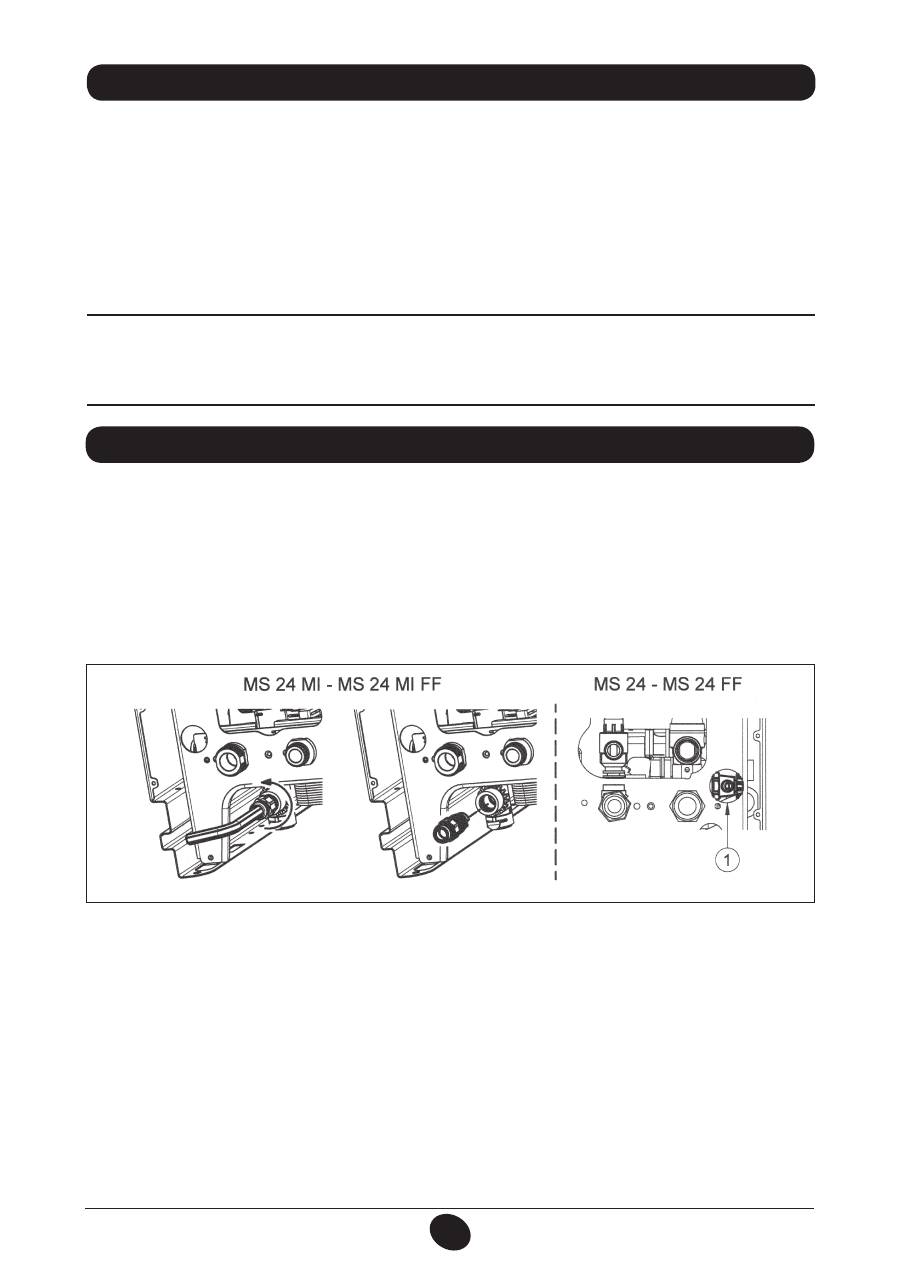

Изпразването на котела може се извърши посредством съответното кранче разположено на котела.

При моделите MS 24 MI и MS 24 MI FF, кранчето за мъркуч се намира на дъното, а при котли MS 24 и MS 24FF, е разположено

до помпата (1 – фиг. 15).

За да изпразните котела от кранчето за мъркуч, разположено на дъното на котела, следвайте указанията по-долу (фиг.15):

- затворете спирателните кранове на котела

- отворете кранчето за мъркуч с помощта на 8 мм шестостенен ключ;

- изпразнете котела;

- затворете кранчето за мъркуч с помощта на 8 мм шестостенен ключ.

29. ИЗПРАЗВАНЕ НА КОТЕЛА

CG_2284 / 1009_2405

Фигура  15

156

71.03982.03 - BG

ИНСТРУКЦИИ ЗА ИНСТАЛАТОРА

Филтрите на топлата вода и на отоплението се намират в съответни издърпващи се гилзи. Филтърът на отоплителния кръг се

намира на обратния приток на отоплението (фигура 16F), филтърът на кръга на битовата вода се намира на входа на студената

вода (фигура 16E). За почистване на филтрите следвайте долуописаните указания:

•   изключете котела от ел. захранване;

•   затворете кранчето на входа на битовата вода;

•   източете водата от отоплителния кръг като отворите кранче А от фигура 16;

•   махнете скобата (1-E/F) на филтъра както е показано на фигурата и издърпайте внимателно гилзата (2-E/F), в която е поставен

филтъра, без да прилагате излишна сила;

•   за да извадите гилзата на филтъра на отоплението, първо трябва да махнете мотора на трипътния вентил (1-2G – фигура

16);

•   почистете филтъра от отпадъци и утайки;

•   поставете филтъра отново в гилзата и я вкарайте в гнездото ù, като я застопорите със съответната скоба.

•   за смяна на сондата на битовата вода, вижте фигура 16D.

ВНИМАНИЕ

При смяна и/или почистване на пръстените “OR” на хидравличната група, не използвайте като смазочни вещества, масла или

грес, а само Molykote 111.

30 . ПОЧИСТВАНЕ НА ФИЛТРИТЕ

Почистването на кръга на битовата вода може да се извърши без да се маха топлообменника вода-вода, ако първоначално, на

изхода на топлата битова вода, е монтирано съответно кранче (по желание на клиента). За почистването следвайте долуописаното:

•   Затворете кранчето за приток на битова вода;

•   Източете водата от битовия кръг като отворите кран на топлата вода;

•   Затворете кранчето за изход на битовата вода;

•   Махнете скобата1E на фигура 16;

•   Извадете филтъра(2E фигура 16);

•   За смяната на сондата NTC на битовата вода, вижте фигура 16D.

Ако не е предвидено гореспоменатото кранче като опция, топлообменникът вода-вода трябва да се демонтира както е описано

в следващия параграф и да се почисти отделно. Препоръчва се почистването от варовик и на сондата NTC на битовия кръг

и съответното ù гнездо (фигура 16D).

За почистване на топлообменника и/или битовия кръг, използвайте продукта Cillit FFW-AL o Benckiser HF-AL.

31. ПОЧИСТВАНЕ НА ВАРОВИКОВИТЕ ОТЛАГАНИЯ В КРЪГА НА БИТОВАТА ТОПЛА ВОДА

157

71.03982.03 - BG

ИНСТРУКЦИИ ЗА ИНСТАЛАТОРА

Топлообменикът, изработен от неръждаема стомана може да се демонтира с помощта на шестостенен ключ по следните указания:

•   изпразнете инсталацията, ако е възможно само котела,

посредством съответното за целта кранче за източване;

•   източете водата от кръга на битовата вода;

•   освободете тръбата, свързваща разширителния съд с хидравличната група;

•   махнете пресостата на отоплението (16H) без да прекъсвате кабелите;

•   махнете двата челно разположени фиксаторни болта на водния топлообменник (фигура 16) и го извадете от гнездото му,

като използвате пространството, освободено от демонтажа на отоплителния пресостат;

•   почистете топлообменника и отново го монтирайте;

•   закрепете свързващата тръба между разширителния съд и хидравличната група;

•   поставете отново водния пресостат на мястото му.

32. ДЕМОНТАЖ НА ТОПЛООБМЕННИКА ВОДА – ВОДА

ВНИМАНИЕ

Обърнете голямо внимание при демонтажа на отделните компоненти на водопроводната група.

Не използвайте остри инструменти, не оказвайте излишен натиск при отстраняване на фиксаторните скоби.

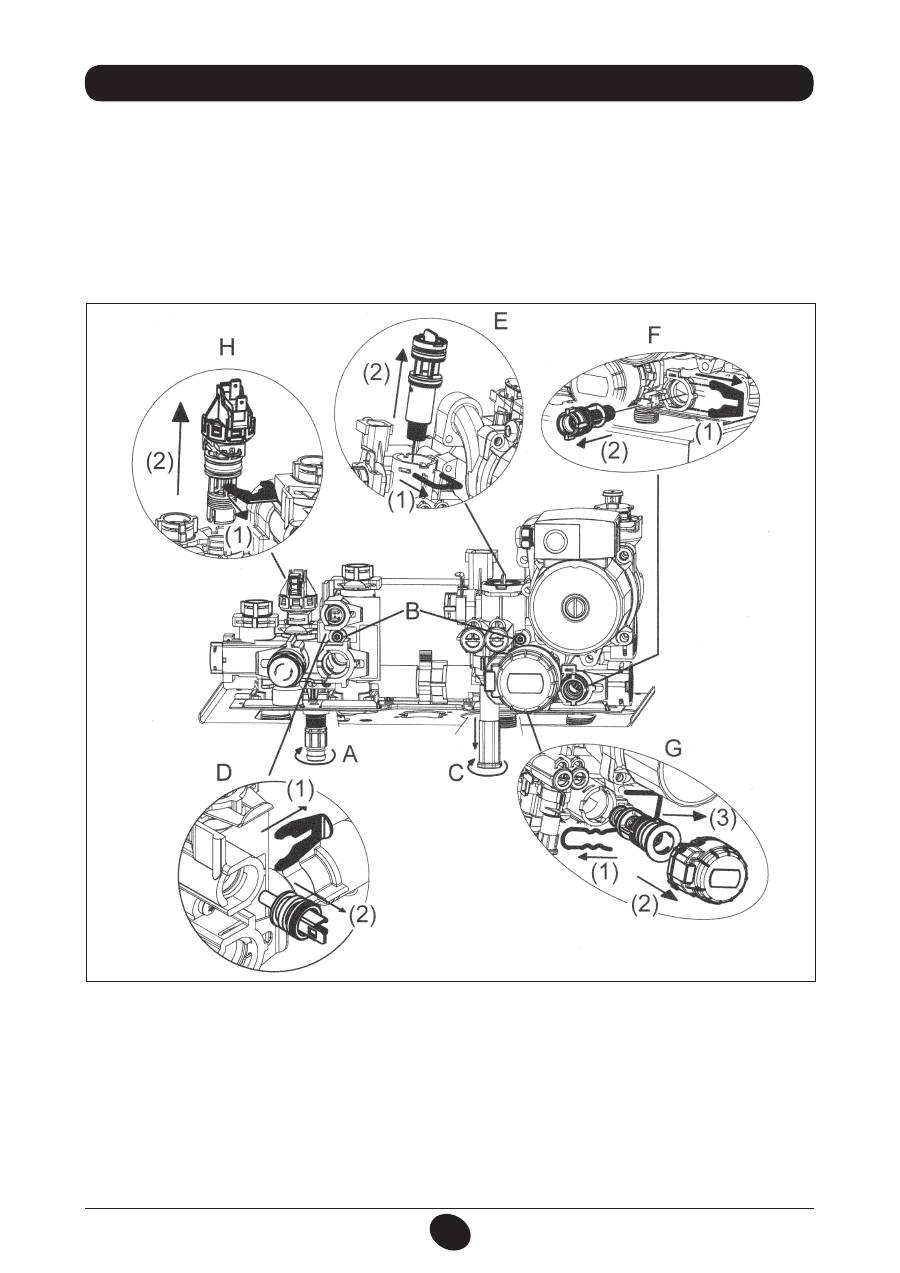

Фигура  16

CG_2078 / 1009_2201

158

71.03982.03 - BG

ИНСТРУКЦИИ ЗА ИНСТАЛАТОРА

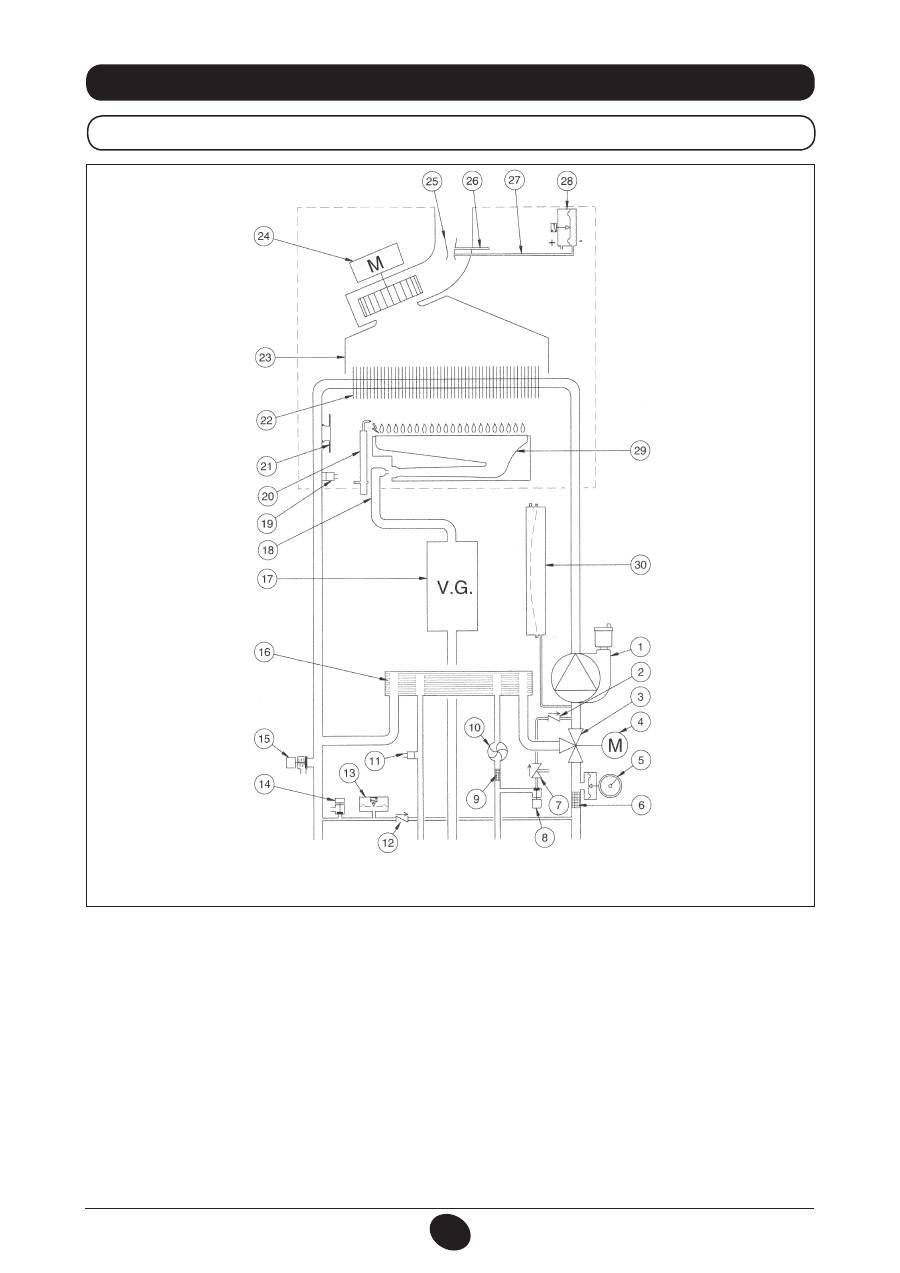

33. ФУНКЦИОНАЛНА СХЕМА НА ПОТОЦИТЕ

24 MI FF

Легенда:

  1  Помпа със сепаратор за въздух

  2  Невъзвратен клапан

  3  Трипътен вентил

  4  Мотор трипътен вентил

  5  Манометър

  6  Филтър на отоплителния кръг

  7  Дисконектор

  8  Кран за пълнене на котела

  9  Филтър на студената битова вода

  10  Сензор за предимство на битовата гореща вода

  11  Сонда NTC на битовия кръг

  12  Невъзвратен клапан на автоматичен байпас

  13  Хидравличен пресостат

  14  Кран за източване на котела

  15  Предпазен клапан

  16  Ламелен воден топлообменник

  17  Газов вентил с диафрагма

  18  Газова рампа с дюзи

  19  Сонда NTC отопление

  20  Електрод за запалване/контрол на пламъка

  21  Защитен термостат

  22  Топлообменик вода-димни газове

  23  Колектор на димните газове

  24  Вентилатор

  25  Тръба Вентури

  26  Контакт за положително налягане

  27  Контакт за отрицателно налягане

  28  Пресостат за въздуха

  29  Горелка

  30  Разширителен съд

Фигура  17

Подаване към

отопление

Изход

битова

топла вода

Газ

Вход

битова

вода

Връщане от

отопление

CG_2269 / 1006_1805

159

71.03982.03 - BG

ИНСТРУКЦИИ ЗА ИНСТАЛАТОРА

24 MI

Легенда:

  1  Помпа със сепаратор за въздух

  2  Невъзвратен клапан

  3  Трипътен вентил

  4  Мотор трипътен вентил

  5  Манометър

  6  Филтър на отоплителния кръг

  7  Дисконектор

  8  Кран за пълнене на котела

  9  Филтър на студената битова вода

  10  Сензор за предимство на битовата гореща вода

  11  Сонда NTC на битовия кръг

  12  Невъзвратен клапан на автоматичен байпас

  13  Хидравличен пресостат

  14  Кран за източване на котела

  15  Предпазен клапан

  16  Ламелен воден топлообменник

  17  Газов вентил с диафрагма

  18  Газова рампа с дюзи

  19  Сонда NTC отопление

  20  Електрод за запалване/контрол на пламъка

  21  Защитен термостат

  22  Топлообменик вода-димни газове

  23  Колектор на димните газове

  24  Термостат на димните газове

  25  Горелка

  26  Разширителен съд

Фигура  18

Подаване към

отопление

Изход

битова

топла вода

Газ

Вход

битова

вода

Връщане от

отопление

CG_2270 / 1006_1806

160

71.03982.03 - BG

ИНСТРУКЦИИ ЗА ИНСТАЛАТОРА

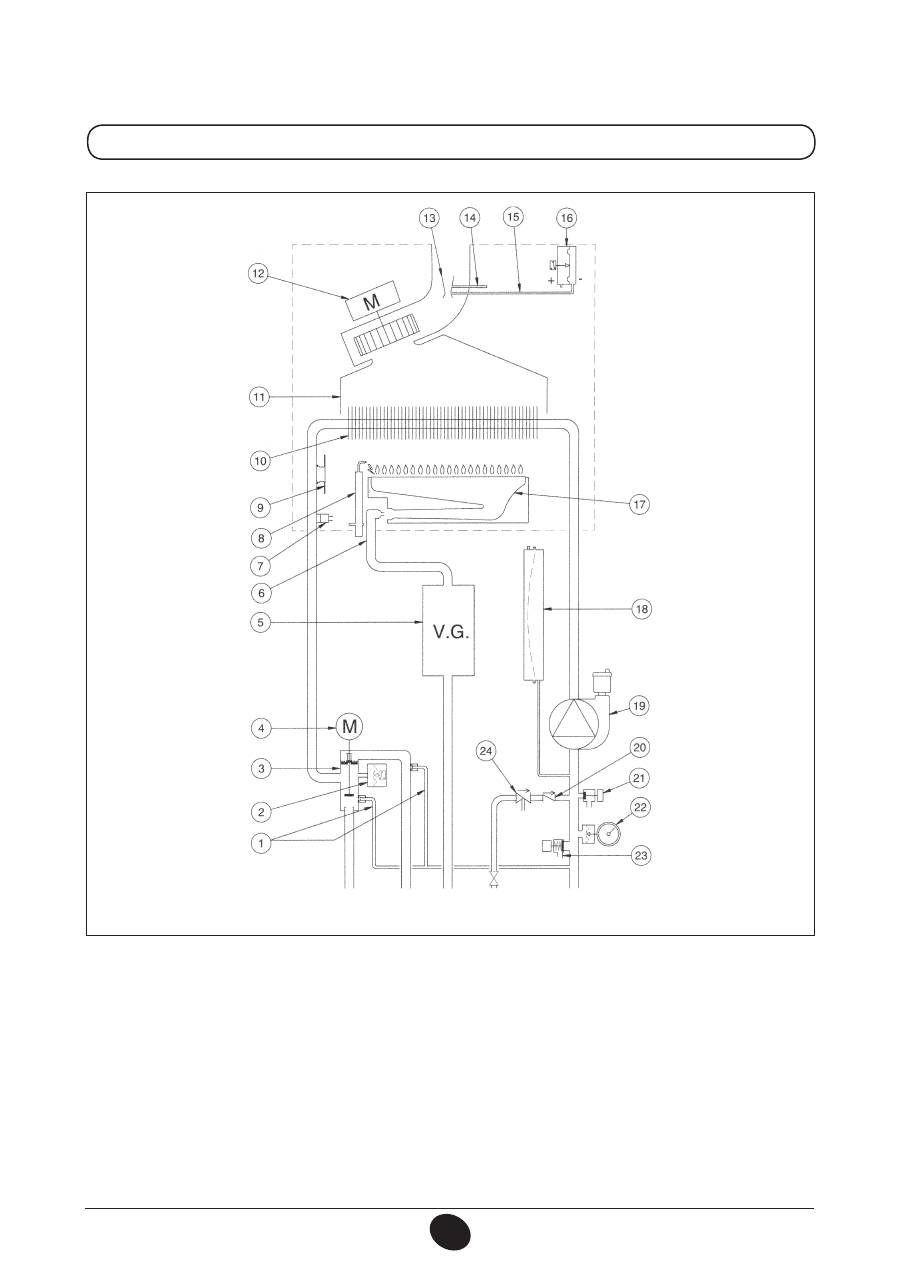

24 FF

Легенда:

  1  Автоматичен байпас с невъзваратна клапа

  2  Хидравличен пресостат

  3  Трипътен вентил

  4  Мотор трипътен вентил

  5  Газов вентил с диафрагма

  6  Газова рапма с дюзи

  7  Сонда NTC отопление

  8  Електрод за запалване/контрол на пламъка

  9  Защитен термостат

  10  Топлообменик вода-димни газове

  11  Колектор на димните газове

  12  Вентилатор

  13  Тръба на Вентури

  14  Контакт за положително налягане

  15  Контакт за отрицателно налягане

  16  Пресостат за въздуха

  17  Горелка

  18  Разширителен съд

  19  Помпа със сепаратор за въздух

  20  Невъзвратен клапан

  21  Кран за източване на котела

  22  Манометър

  23  Предпазен клапан

  24  Дисконектор

Фигура  19

Подаване към

отопление

Газ

Вход

битова

вода

Връщане от

отопление

CG_2267 / 1006_2102

Подаване

към

бойлер

161

71.03982.03 - BG

ИНСТРУКЦИИ ЗА ИНСТАЛАТОРА

24

Легенда:

  1  Автоматичен байпас с невъзваратна клапа

  2  Хидравличен пресостат

  3  Трипътен вентил

  4  Мотор трипътен вентил

  5  Газов вентил с диафрагма

  6  Газова рапма с дюзи

  7  Сонда NTC отопление

  8  Електрод за запалване/контрол на пламъка

  9  Защитен термостат

  10  Топлообменик вода-димни газове

  11  Колектор на димните газове

  12  Термостат на димните газове

  13  Горелка

  14  Разширителен съд

  15  Помпа със сепаратор за въздух

  16  Невъзвратен клапан

  17  Кран за източване на котела

  18  Манометър

  19  Предпазен клапан

  20  Дисконектор

Фигура  20

Подаване към

отопление

Газ

Вход

битова

вода

Връщане от

отопление

CG_2268 / 1006_2103

Подаване

към

бойлер

162

71.03982.03 - BG

ИНСТРУКЦИИ ЗА ИНСТАЛАТОРА

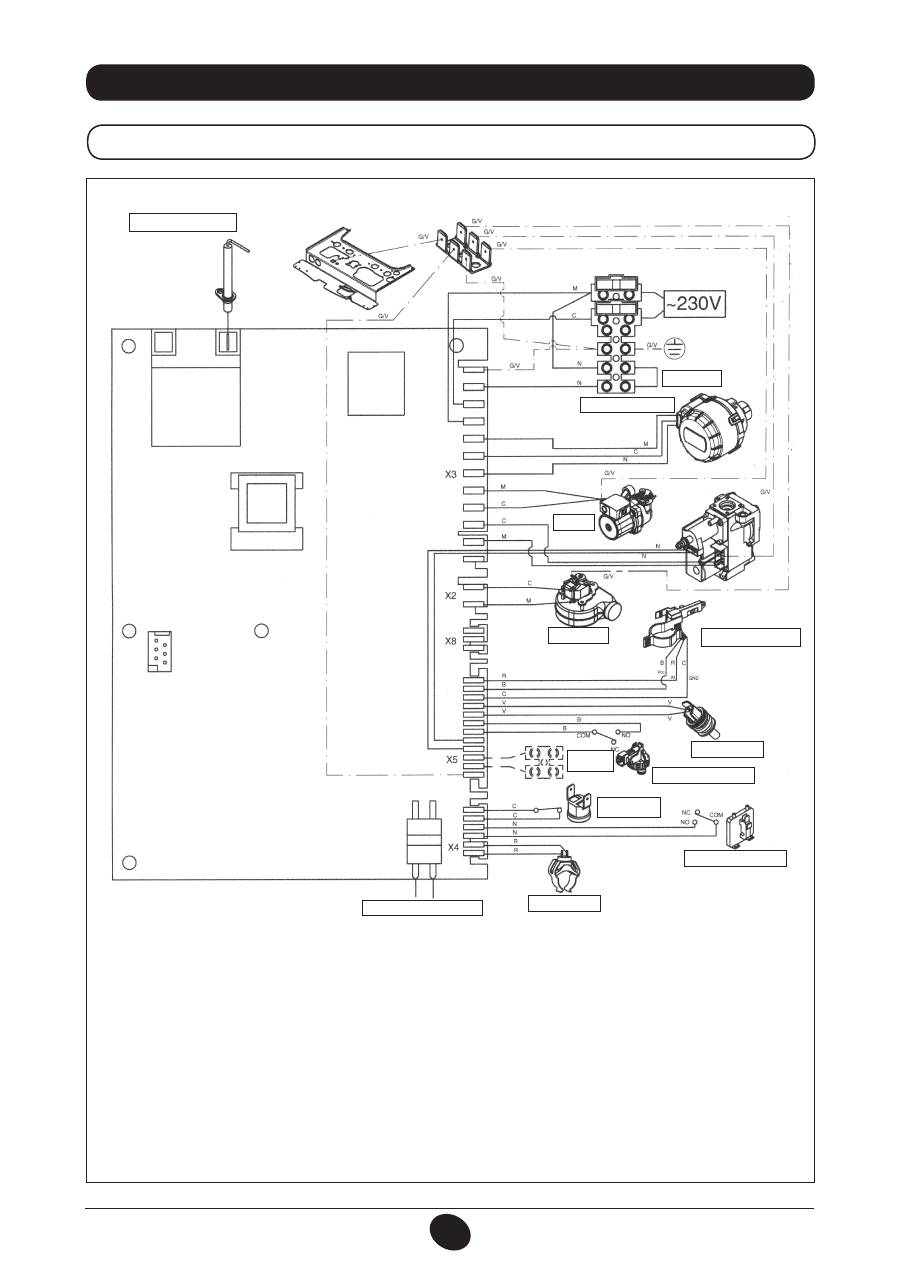

34. СХЕМА НА ЕЛЕКТРИЧЕСКИТЕ ВРЪЗКИ

24 MI FF

CG_2075 / 1001_1806

Цвят на кабелите

C = Син

M = Кафяв

N = Черен

R = Червен

G/V = Жълт/Зелен

B = Бял

V = Зелен

ЕЛКТРОД ЗА ЗАПАЛВАНЕ/

КОНТРОЛ

ТЕРМОСТАТ

ТРИПЪТЕН ВЕНТИЛ

ПОМПА

ВЕНТИЛАТОР

СЕНЗОР ЗА ПРЕДИМСТВО

НА Б.Т.В.

СОНДА NTC Б.Т.В.

ВЪНШНА

СОНДА

ХИДРАВЛИЧЕН ПРЕСОСТАТ

ЗАЩИТЕН

ТЕРМОСТАТ

ПРЕСОСТАТ ЗА ВЪЗДУХА

СОНДА NTC

ОТОПЛЕНИЕ.

ПРОГРАМИРАНЕ

163

71.03982.03 - BG

ИНСТРУКЦИИ ЗА ИНСТАЛАТОРА

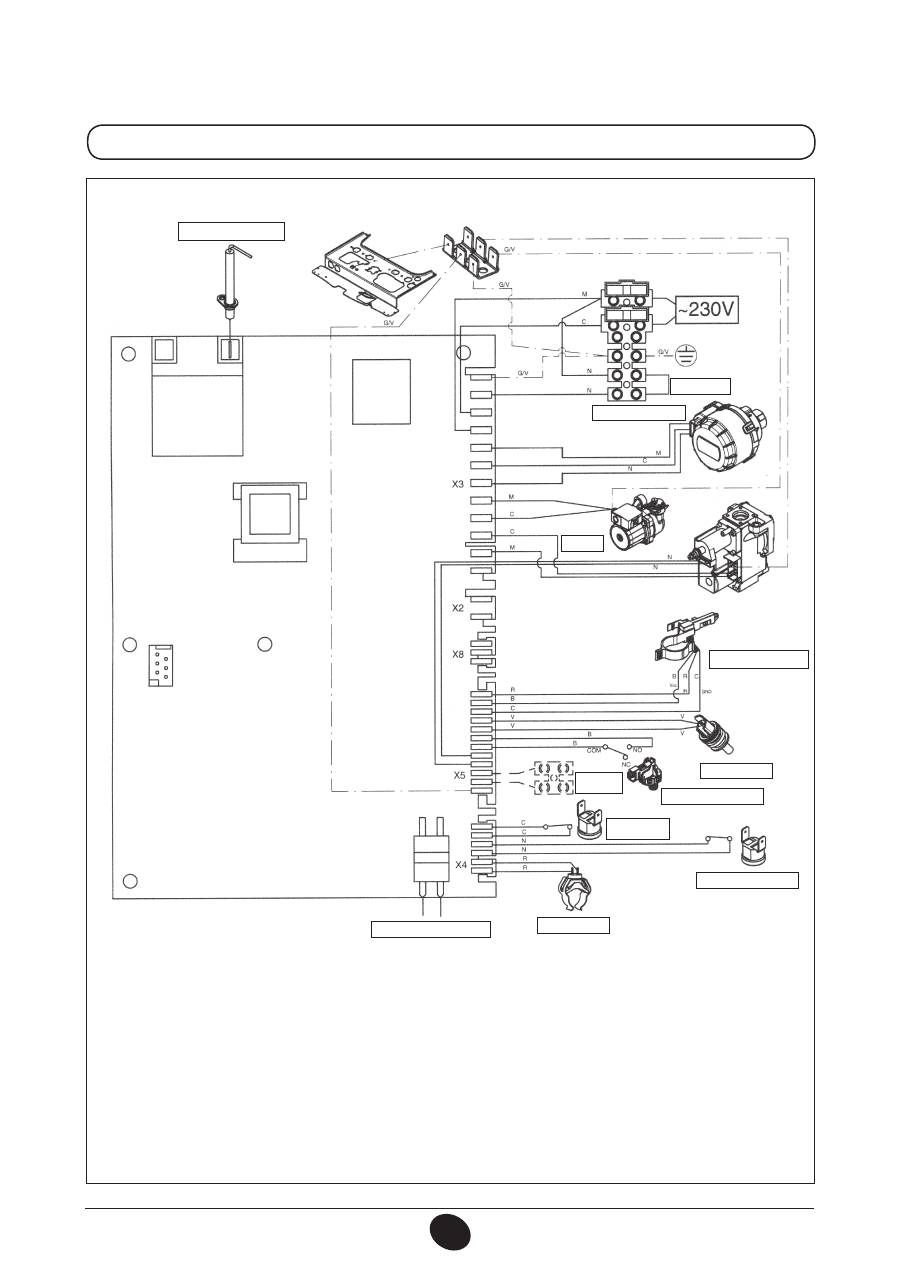

24 MI

CG_2076 / 1001_1807

Цвят на кабелите

C = Син

M = Кафяв

N = Черен

R = Червен

G/V = Жълт/Зелен

B = Бял

V = Зелен

ЕЛКТРОД ЗА ЗАПАЛВАНЕ/

КОНТРОЛ

ТЕРМОСТАТ

ТРИПЪТЕН ВЕНТИЛ

ПОМПА

СЕНЗОР ЗА ПРЕДИМСТВО

НА Б.Т.В.

СОНДА NTC Б.Т.В.

ВЪНШНА

СОНДА

ХИДРАВЛИЧЕН ПРЕСОСТАТ

ЗАЩИТЕН

ТЕРМОСТАТ

СОНДА NTC

ОТОПЛЕНИЕ.

ПРОГРАМИРАНЕ

ТЕРМОСТАТ ЗА

ИЗГОРЕЛИТЕ ГАЗОВЕ

164

71.03982.03 - BG

ИНСТРУКЦИИ ЗА ИНСТАЛАТОРА

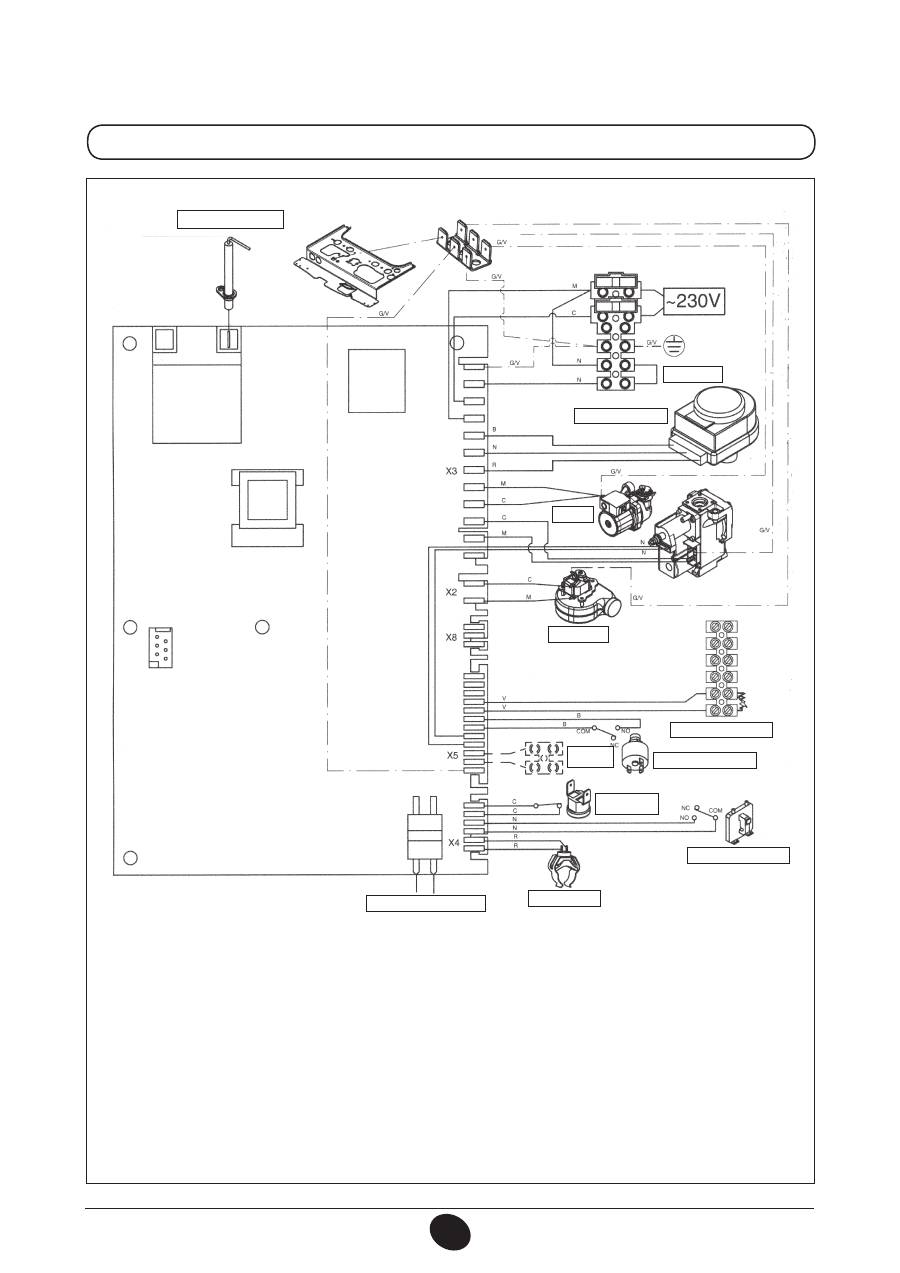

24 FF

Цвят на кабелите

C = Син

M = Кафяв

N = Черен

R = Червен

G/V = Жълт/Зелен

B = Бял

V = Зелен

ЕЛКТРОД ЗА ЗАПАЛВАНЕ/

КОНТРОЛ

ТЕРМОСТАТ

КЛЕМОРЕД M2

ПОМПА

ВЪНШНА

СОНДА

ХИДРАВЛИЧЕН ПРЕСОСТАТ

ЗАЩИТЕН

ТЕРМОСТАТ

ПРЕСОСТАТ ЗА ВЪЗДУХА

СОНДА NTC

ОТОПЛЕНИЕ.

ПРОГРАМИРАНЕ

ВЕНТИЛАТОР

CG_2271 / 1006_1603

ТРИПЪТЕН ВЕНТИЛ

165

71.03982.03 - BG

ИНСТРУКЦИИ ЗА ИНСТАЛАТОРА

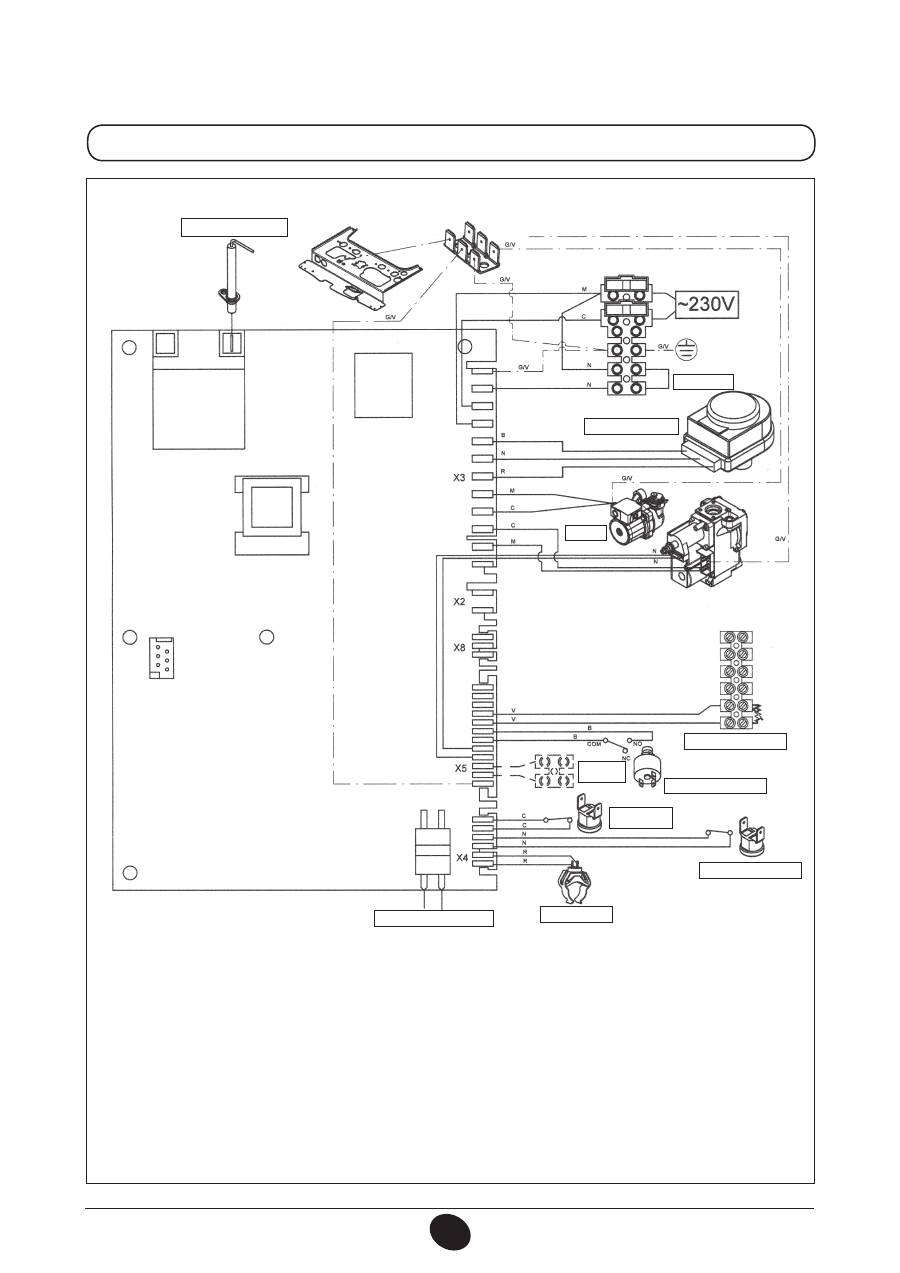

24

Цвят на кабелите

C = Син

M = Кафяв

N = Черен

R = Червен

G/V = Жълт/Зелен

B = Бял

V = Зелен

ЕЛКТРОД ЗА ЗАПАЛВАНЕ/

КОНТРОЛ

ТЕРМОСТАТ

КЛЕМОРЕД M2

ПОМПА

ВЪНШНА

СОНДА

ХИДРАВЛИЧЕН ПРЕСОСТАТ

ЗАЩИТЕН

ТЕРМОСТАТ

СОНДА NTC

ОТОПЛЕНИЕ.

ПРОГРАМИРАНЕ

ТРИПЪТЕН ВЕНТИЛ

CG_2272 / 1010_2101

ТЕРМОСТАТ ЗА

ИЗГОРЕЛИТЕ ГАЗОВЕ

166

71.03982.03 - BG

ИНСТРУКЦИИ ЗА ИНСТАЛАТОРА

35. ТЕХНИЧЕСКИ ХАРАКТЕРИСТИКИ

Модел MS

24 MI FF

24 FF

24 MI

24

Клас



II

2H3P

II

2H3P

II

2H3P

 II

2H3P

Номинален топлинен дебит

 kW

25,8  25,8  26,3  26,3

Минимален топлинен дебит

 kW

10,6  10,6  10,6  10,6

Номинална топлинна мощност

 kW

24  24  24  24

 kcal/h

20.600 20.600 20.600  20.600

Минимална топлинна мощност

 kW

9,3  9,3  9,3  9,3

 kcal/h

8.000  8.000  8.000  8.000

К.п.д. според директива 92/42/ЕО



—

★★★

★★★

★★

★★

Максимално налягане на водата в отоплителния кръг

bar

3

3

3

3

Вместимост на разширителния съд

 l

6  6  6  6

Налягане на разширителния съд

 bar

1

1

1

1

Максимално налягане на водата в кръга на Б.Т.В.

bar

8

—

8

—

Минимално динамично налягане на водата в кръга на Б.Т.В.

bar  0,15 — 0,15  —

Минимален дебит на водата в кръга на Б.Т.В.

 l/min

2,0

—  2,0

—

Производство на Б.Т.В. с ΔT=25 °C

 l/min

13,7  —  13,7  —

Производство на Б.Т.В. с ΔT=35 °C

 l/min

9,8

—  9,8

—

Специфичен дебит (*)

 l/min

12

—

12

—

Температурни граници на отоплителния кръг

  °C

30/85 30/85 30/85  30/85

Температурни граници на кръга на Б.Т.В.

  °C

35/60 35/60*** 35/60  35/60***

Тип

—

   C12-C32-C42-C52-C82-B22

B

11BS

B

11BS

Диаметър на коаксиалния димоотвод

 mm

60  60

-

-

Диаметър на коаксиалната тръба за приток на въздух

mm

100

100

-

-

Диаметър на раздвоения димоотвод

 mm

80  80

-

-

Диаметър на раздвоения oтвод за приток на въздух

mm  80 80  -  -

Диаметър на димоотвода

 mm

-

-  125  125

Максимално количество на димните газове

 kg/s

0,014  0,014 0,020  0,020

Минимално количество на димните газове

 kg/s

0,014  0,014 0,018  0,018

Максимална температура на димните газове

 °C

146  146  110  110

Минимална температура на димните газове

 °C

116  116  85  85

Клас NOx

 —

3  3  3

3



 —

G20  G20 G20  G20

Tип газ

 —

G31  G31 G31  G31

Налягане на захранването с природен газ

 mbar

20

20  20

20

Налягане на захранването с пропан/бутан

 mbar

37

37  37

37

Напрежение на електрическото захранване

 V

230  230  230  230

Честота на електрическото захранване

 Hz

50  50  50  50

Номинална ел. мощност

 W

130  130  80  80

Нетно тегло

 kg

33  32  29  28

Размери

Височина

mm

730 730 730  730

Ширина

mm

400 400 400  400

 Дълбочина

mm

299 299 299  299

Степен на защита от влага и проникване на вода

 (**)

IP X5D

IP X5D

IP X5D

IP X5D



(*) според EN 625

(**) според EN 60529

(***) с външен бойлер

Фирмата DE DIETRICH, в пред вид непрекъснатия процес на подобрение на производството, си запазва правото да променя данните изложени

в тази документация, във всеки момент и без предупреждение. Настоящата документация има информативна стойност и не може да се счита за

договор с трети лица.
