AVPQ, AVPQ-F, AVPQ 4, AVPQT – PN 16,25

6

DANSK ENGLISH DEUTSCH ČESKY NEDERLANDS

Mounting of temperature

actuator

(relevant only at AVPQT

controllers)

Place temperature actuator

AVT at the combination piece

and tighten union nut with

wrench SW 50.

Torque 35Nm.

Other details:

See instructions for

temperature actuator AVT.

Montering af

temperaturaktuator

(kun relevant ved AVPQT

regulatorer)

Anbring

temperaturaktuatoren AVT

ved membranen og spænd

omløbermøtrikken med

nøgle SW 50.

Moment 35 Nm.

Andre detaljer:

Se instruktioner for

temperaturaktuator AVT.

Einbau Thermostat

(maßgebend nur bei AVPQT

Reglern)

Temperaturantrieb AVT am

Kombinationsstück einbauen

und Überwurfmutter mit

Mutterschlüssel SW 50

anziehen.

Drehmoment 35Nm.

Genaueres:

Siehe Bedienungsanleitung für

Temperaturantrieb AVT.

Montáž přímočinného

regulátoru teploty

(použitelné pouze u regulátorů

AVPQT)

Přímočinný regulátor teploty

AVT nasaďte na membránu a

pomocí klíče SW 50 utáhněte

převlečnou matku.

Utahovací moment je 35Nm.

Další podrobnosti:

Viz návod přiložený k

přímočinnému regulátoru AVT.

Montage van

temperatuurregelaar

(alleen voor AVPQT regelaars)

Plaats de

temperatuurregelaar AVT

op het membraanhuis en

draai de wartelmoer aan met

sleutel 50.

Max. koppel 35Nm.

Andere details:

Zie instructies voor

temperatuurregelaar AVT.

AVPQ, AVPQ-F, AVPQ 4, AVPQT – PN 16,25

7

R 1/8 / R

3

/

8

 / R

1

/

2

EN 10226

    

DANSK ENGLISH DEUTSCH ČESKY NEDERLANDS

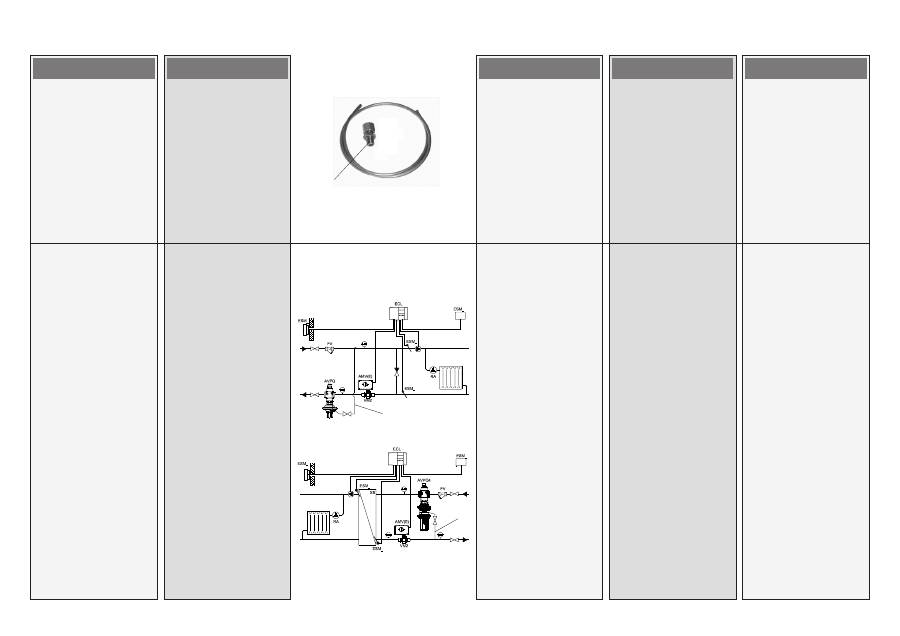

Impulse tube mounting

•  Which impulse tubes  to

use?

Use Impulse tube set AV



or use followinge pipe:

Copper Ø 6×1 mm

EN 12449

•  Connection of impulse

tube



 in the system

Return mounting



Flow mounting



Impulsleiding

•  Welke impulsleiding kan

gebruikt worden?

  Gebruik impulsleidingset

AV



  of gebruik de volgende

leiding:

Koper Ø 6×1 mm EN 12449

•  Aansluiting van

impulsleiding



 in het

systeem

Montage in retour



Montage in aanvoer



Montáž impulsního potrubí

·  Jaké impulsní potrubí

použít ?

  Použijte sadu impulsního

potrubí AV



  nebo použijte následující

potrubí

  Měď Ø 6×1 mm EN 12449

·  Připojení impulsního

potrubí



 do systému

  Montáž na vratnou

větev



  Montáž na přívodní

větev



Montage Steuerleitung

·  Welche Steuerleitungen

verwenden?

  Es kann das

Steuerleitungsset AV



verwendet werden

  oder folgende Rohre

verwenden:

Kupfer Ø 6×1 mm

EN 12449

·  Anschluss der

Steuerleitung



 in der

Anlage

  Einbau im Rücklauf



  Einbau im Vorlauf



Montering af

impulsledning

•  Hvilke impulsledninger

skal anvendes?

  Anvend

impulsledningssæt AV



  eller følgende rør:

Kobber Ø 6×1 mm

EN 12449

•  Tilslutning af

impulsledning



 i

systemet

  Montering i

returledning



  Montering i flowledning


