Danfoss AVPQT (Gen. 2006): DANSK ENGLISH DEUTSCH ČESKY NEDERLANDS

AVPQ, AVPQ-F, AVPQ 4, AVPQT – PN 16,25

17

No

Požadovaný

průtok

Otáčky škrtícího

nastavovacího prvku

No

Necessary

flow rate

Revolutions of

adjusting throtle

No

erforderlicher

Volumenstrom

Umdrehungen

Einstelldrossel

No

Benodigd

debiet

Omwentelingen van

debietbegrenzer



No

Nødvendigt

flow

Antal

omdrejninger

DANSK ENGLISH DEUTSCH ČESKY NEDERLANDS

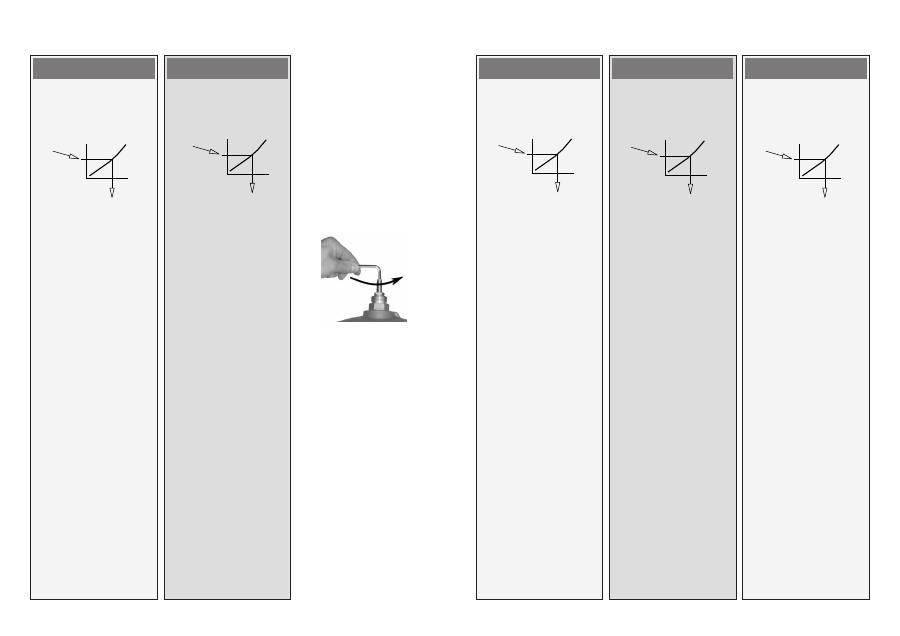

3.   Select flow adjusting curve

in the diagram (see next

page).

4.  Unscrew (counter-

clockwise) the adjustable

flow restrictor by

determined number of

revolutions



.

5.  Adjustment is completed,

continue with step 3,

page 19.

Note:

The setting may be verified

with help of a heat meter if the

system is in operation, see next

section.

3.   Einstelldiagramm (siehe

nächste Seite) auswählen.

4.  Einstelldrossel um diese

Anzahl Umdrehungen

herausdrehen



.

5.  Die Einstellung ist

abgeschlossen, weiter  mit

Schritt 3,  Seite 19.

Hinweis:

Bei der Inbetriebnahme der

Anlage die Einstellung am

Wärmezähler überprüfen und

gegebenenfalls korrigieren!

3.  Vyberte z diagramu (viz

následující strana) křivku

nastavení průtoku.

4.   Omezovač průtoku

vyšroubujte (proti směru

chodu hodinových

ručiček) o daný počet

otáček



.

5.  Nastavení je dokončeno,

pokračujte podle kroku 3,

na straně 19.

Poznámka:

Nastavení může být později

při provozu systému

překontrolováno pomocí

měřiče tepla, viz. další kapitola.

3.   Selecteer de juiste

instelgrafiek (zie volgende

blz.)

4.  Open de debietbegrenzer

het aantal gevonden

omwentelingen (tegen de

klok in)



.

5.  Het debiet is nu ingesteld,

ga door met stap 3, blz. 19.

Opmerking:

Als het systeem in bedrijf is

kan de instelling eventueel

gecontroleerd worden met

behulp van een warmtemeter,

zie volgende paragraaf.

3.   Vælg flowkurve i

diagrammet (se næste

side).

4.  Skru den justerbare

flowbegrænser ud (mod

uret) med det fastlagte

antal omdrejninger



.

5.   Indstillingen er færdig,

fortsæt med trin 3, side 19.

Bemærk:

Indstillingen kan verificeres

vha. en varmemåler, hvis

systemet er i drift, se næste

afsnit.
