Bowers & Wilkins CWM3: www.bowers-wilkins.com Benvenuto e grazie per aver scelto i diffusori Bowers & Wilkins della Serie CWM3.Quando John Bowers fondò la nostra società, era convinto che design attraente, capacità d’innovare e tecnologie all’avanguardia fossero i fattori vincenti per la riproduzione audio domestica. Le sue idee sono ancor oggi condivise da noi tutti e fonte d’ispirazione per ogni nuovo modello che progettiamo.

22

IT

A

L

IA

N

O

www.bowers-wilkins.com Benvenuto e grazie per aver scelto i diffusori  Bowers & Wilkins della Serie CWM3. Quando John Bowers fondò la nostra società, era  convinto che design attraente, capacità d’innovare e  tecnologie all’avanguardia fossero i fattori vincenti per  la riproduzione audio domestica. Le sue idee sono  ancor oggi condivise da noi tutti e fonte d’ispirazione  per ogni nuovo modello che progettiamo.

ITALIANO

Contents

ITALIANO

17

1. Rimozione dall’imballo  18 2. Informazioni di base  sulle Serie CWM3  18 3. Posizionamento dei  diffusori della Serie  CCM3  18 4. Installazione dei  diffusori della Serie  CWM3  19 5. Utilizzo del kit di  premontaggio  20 6. Utilizzo della scatola  da incasso  21

23

IT

A

L

IA

N

O

1. Rimozione dall’imballo

I diffusori da parete della Serie CWM3 sono

progettati per offrire una facile installazione ed

un’elevata qualità sonora. Essi sono particolarmente

indicati per l’utilizzo in ambienti umidi, come, ad

esempio, piscine coperte. Questo manuale descrive

l’installazione dei diffusori entro pareti in cartongesso

realizzate con un telaio in legno o metallo ed inizia

con l’elenco del contenuto della confezione.

1. Due diffusori della Serie CWM3

2. Due griglie per i diffusori

3. Una dima di foratura

4. Due maschere di verniciatura

5. Guida rapida d’utilizzo

6. Informazioni sulla garanzia

2. Informazioni di base sulle Serie CWM3

I diffusori da parete della Serie CWM3 sono

composti da un pannello su cui sono installati

altoparlanti, crossover e connettori e da una griglia

a fissaggio magnetico. Il pannello viene bloccato

alla parete tramite dei dispositivi di ritenuta laterali

che scattano in posizione esterna e vengono quindi

serrati.

I diffusori della Serie CWM3 richiedono un foro e

spazio libero in profondità delle dimensioni indicate

nella seguente tabella:

Modello

 CWM362

Altezza apertura

  275 mm

Larghezza apertura

  181 mm

Spazio minimo in altezza

  76 mm

Nota: Se i diffusori della Serie CWM3 devono

essere installati entro pareti in costruzione,

sono disponibili kit di premontaggio ed

apposite scatole da incasso. L’utilizzo del kit

di premontaggio è descritto alla Sezione 5 di

questo manuale, mentre quello delle scatole da

incasso in uno specifico documento a parte.

Prima di installare i diffusori è necessario assicurarsi

che la posizione scelta sia libera da ostacoli come

tubazioni, canalizzazioni o cablaggi che possano

interferire con l’installazione. Nel caso di pareti in

cartongesso esistenti, utilizzare uno strumento

per individuare il telaio dei pannelli ed un rilevatore

di metalli per controllare l’eventuale presenza di

tubazioni.

3. Posizionamento dei diffusori della Serie  CCM3

La posizione più appropriata per i diffusori della

Serie CWM3 nell’ambiente di ascolto dipende dalla

specifica applicazione:

Riproduzione musica di sottofondo:

Per applicazioni in cui sono richiesti singoli diffusori

per fornire musica di sottofondo, essi possono

venir posizionati in base alla disponibilità di spazio

o in funzione delle caratteristiche del locale.

Sotto il profilo acustico, l’unico aspetto da tener

presente riguarda il posizionamento negli angoli.

Questa condizione infatti tende ad enfatizzare

eccessivamente le basse frequenze e ciò andrebbe

evitato.

Riproduzione audio stereo:

Per applicazioni in cui è richiesta una coppia di

diffusori per la riproduzione stereofonica, essi

devono essere collocati ad una distanza tra

loro compresa tra 3 m e 5 m e ad un’analoga

distanza dall’area di ascolto. Si cerchi di evitare

il posizionamento negli angoli ed assicurarsi che

l’ambiente acustico in prossimità di ciascun diffusore

sia il meno diverso possibile.

Nota: Ambienti acustici diversi possono essere,

ad esempio, un muro liscio ed una finestra

coperta con tendaggio pesante.

Ripoduzione audio multicanale:

Per applicazioni in cui sono richiesti più diffusori da

inserire in sistemi audio/video multicanale, quelli

relativi ai canali frontali sinistro e destro devono

essere posizionati ai lati dello schermo, distanti circa

0,5 m. Il diffusore centrale può indifferentemente

essere collocato sopra o sotto lo schermo, oppure

dietro nel caso si disponga di uno schermo di

proiezione acusticamente trasparente. I diffusori

relativi ai canali surround devono essere collocati

dietro e lateralmente alla posizione di ascolto. Si

cerchi di evitare il posizionamento negli angoli e di

assicurarsi che l’ambiente acustico in prossimità di

ciascun diffusore sia il meno diverso possibile.

Nota: Ambienti acustici diversi possono essere,

ad esempio, un muro liscio ed una finestra

coperta con tendaggio pesante.

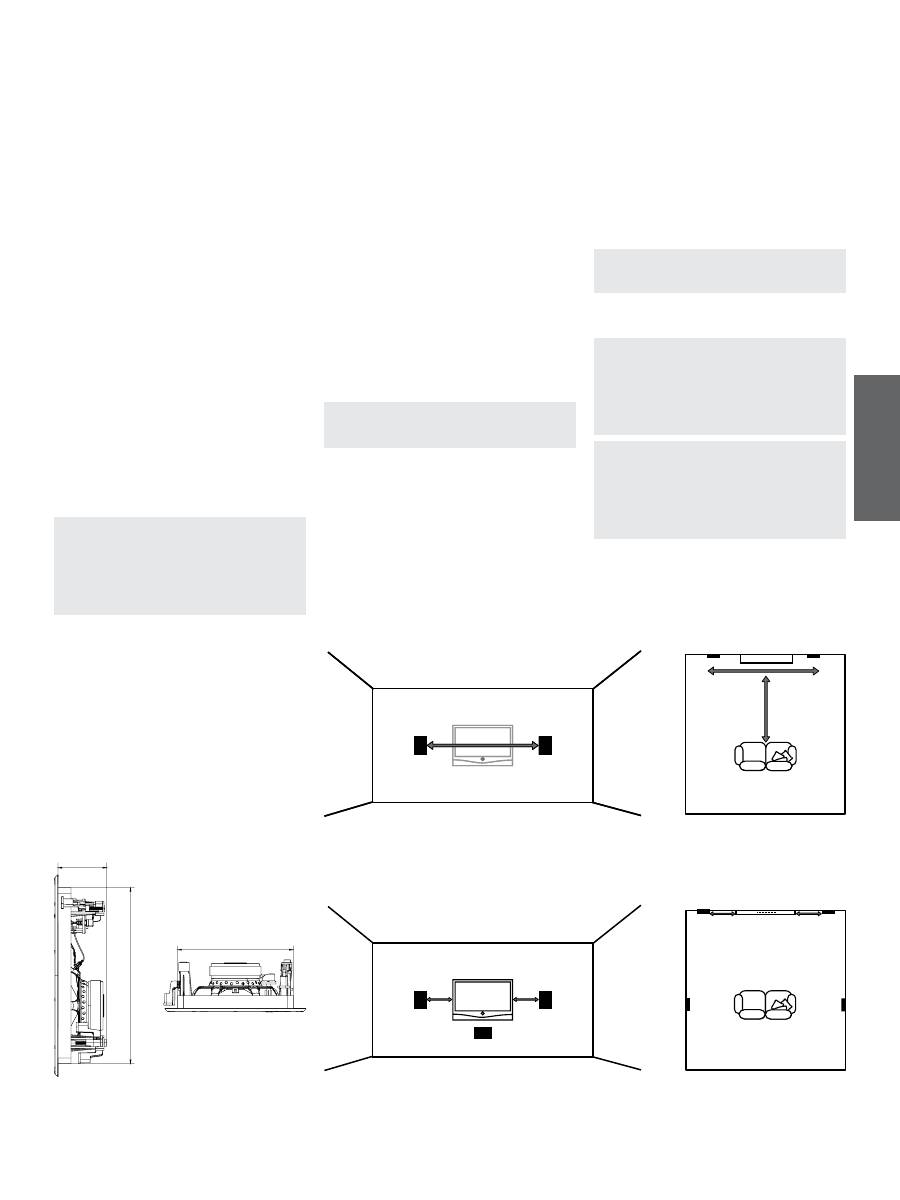

La figura 2 illustra il posizionamento dei diffusori in

funzione delle differenti applicazioni

Nota: L’installazione a parete talvolta rende

complicato collocare i diffusori in una precisa

posizione ideale sotto il profilo acustico. In questi

casi si dovrebbe cercare di rimanere quanto

più vicino possibile al punto ottimale. Il vostro

rivenditore Bowers & Wilkins, se necessario,

potrà fornire consigli in merito.

Nota: Gli altoparlanti generano campi magnetici

dispersi. Si raccomanda di tenere lontano

almeno 0,5 m dai diffusori componenti sensibili

come, ad esempio, schermi CRT e carte

magnetiche. Al contrario TV o monitor LCD,

OLED o al plasma non risentono dei campi

magnetici.

0.5m (20 in) 0.5m (20 in) 0.5m (20 in) 0.5m (20 in) 3m (10 ft) - 5m (16.5ft) 3m (10 ft) - 5m (16.5ft) 3m (10 ft) -  5m (16.5ft) Figura 2 Posizionamento dei diffusori Figura 1 Dimensioni foro e spazio libero richiesto

3 m - 5 m

0,5 m

0,5 m

0,5m

0,5m

3 m - 5 m

181 mm

27

5

m

m

76 mm

Riproduzione audio stereo

Ripoduzione audio multicanale

IT

A

L

IA

N

O

24

Figura 3 Collegamento dei cavi 4. Installazione dei diffusori della Serie  CWM3

Per installare i diffusori della Serie CWM3 procedere

come descritto nei successivi paragrafi:

4.1

  Utilizzando la dima in dotazione, tracciare una

linea di taglio sulla parete. Verificare che il foro sia

della dimensione esatta. Effettuare il taglio lungo

la linea con un attrezzo idoneo a praticare un foro

rettangolare.

Nota: Assicurarsi che vi sia abbastanza spazio

libero all’interno dell’apertura affinché i ganci di

ritenuta possano ruotare liberamente in posizione

esterna.

Nota: Per ridurre la possibilità che la parete

possa vibrare o comunque generare rumore, può

essere applicato un composto adesivo tra telaio

e lastra di cartongesso in prossimità del foro.

4.2

  Se il cavo del diffusore è già presente all’interno

della parete, tirarlo attraverso l’apertura. Se i cavi

non sono ancora stati posati, provvedere a farlo in

questa fase. È probabile che si renda necessario

portarlo dal basso tramite opportune tracce nel

muro.

Lasciare sufficiente cavo libero entro l’apertura

per facilitare il collegamento col diffusore, ma

non troppo, dal momento che potrebbe generare

vibrazioni o rumori una volta spinto all’interno della

cavità. Circa 1 m di cavo in più dell’esatta misura è

una lunghezza adeguata.

Nota: Utilizzate sempre cavi per diffusori di alta

qualità e bassa resistenza. La bassa resistenza

è molto importante se la lunghezza del cavo

dall’amplificatore al diffusore supera i 5 m. Il

vostro rivenditore Bowers & Wilkins sarà in grado

di consigliare il cavo più idoneo.

4.3

  Collegare ora il cavo ai terminali a molla sul

retro del diffusore. Assicurarsi che la polarità delle

connessioni sia corretta: il conduttore proveniente

dal terminale positivo dell’amplificatore deve essere

inserito nel terminale a molla rosso, mentre quello

proveniente dal terminale negativo deve essere

inserito nel terminale a molla nero. La Figura 3 illustra

il collegamento col diffusore.

Nota: Se il cavo è già connesso ad un

amplificatore, questo deve essere lasciato spento

mentre si effettuano i collegamenti col diffusore.

4.4

 Una volta collegato il cavo, è possibile inserire il

diffusore nel foro. Assicurarsi che i quattro ganci di

ritenuta siano ruotati all’interno così da consentire

il loro passaggio nell’apertura, quindi introdurre

il diffusore fino a far combaciare la flangia con la

parete. Prestare attenzione affinché il cavo non

rimanga incastrato da qualche parte.

Fissare il diffusore utilizzando un cacciavite a croce

per azionare i ganci di ritenuta attraverso le aperture

frontali. Prestare molta attenzione a non danneggiare

gli altoparlanti con la punta del cacciavite. Ruotare

i ganci tramite le viti e proseguire a girarle in senso

orario fino a serrarle completamente. La Figura 4

illustra l’inserimento del diffusore nell’apertura ed il

suo fissaggio alla parete.

Nota: Se la parete deve essere tinteggiata dopo

l’installazione dei diffusori, utilizzare le maschere

di verniciatura fornite.

4.5

  È ora possibile installare la griglia. Essa viene

assicurata al diffusore tramite piccoli magneti. È

sufficiente quindi allinearla alla scanalatura presente

sulla flangia affinché scatti in posizione. La Figura 5

illustra il montaggio della griglia.

Il diffusore è ora installato e pronto all’uso.

Figura 4 Inserimento e fissaggio  del diffusore Figura 5 Montaggio della griglia

IT

A

L

IA

N

O

5. Utilizzo del kit di premontaggio

Il kit di premontaggio (PMK) permette di definire

la posizione del diffusore durante la costruzione

della parete prima della posa in opera dei

pannelli di cartongesso e facilita la stesura dei

cavi di collegamento nella giusta lunghezza. Il kit

comprende un elemento in plastica stampata che

definisce le dimensioni del foro necessario ad uno

specifico modello di diffusore, due bande metalliche

perforate e quattro clip in plastica.

Per utilizzare il PMK, fissare come prima cosa le

bande metalliche a ciascun lato dello stampo in

plastica tramite le clip. Il pezzo così assemblato

può ora essere fissato all’intelaiatura della parete

tramite chiodi o viti in modo tale che l’elemento che

definisce la posizione del diffusore si trovi nel punto

previsto.

Quando il pannello in cartongesso verrà

successivamente posto in opera (dopo aver

opportunamente segnato sul lato a vista la posizione

del PMK), l’elemento in plastica che definisce le

dimensioni del foro necessario al montaggio del

diffusore servirà come guida interna, facilitando

così notevolmente il taglio dell’esatta apertura sul

pannello.

Le Figure da 6 a 9 illustrano l’installazione del kit di

premontaggio.

25

Figura 6 Montaggio delle bande metalliche Figura 7 Fissaggio del PMK all’intelaiatura Figura 9 Posa in opera del pannello in cartongesso Figura 8 Dimensioni del foro per l’uso del PMK 189 mm 159 mm 23 4  m m 28 5  m m

IT

A

L

IA

N

O

6. Utilizzo della scatola da incasso

Il kit da incasso comprende una scatola realizzata

in materiale ignifugo da installare sul telaio della

parete, prima della messa in opera dei pannelli

in cartongesso. Oltre ad ottemperare alle norme

antincendio, la scatola posteriore da incasso

contribuisce a migliorare l’isolamento acustico e ad

ottimizzare le prestazioni del diffusore garantendo

un volume di lavoro ben definito all’altoparlante

principale. Per la sua installazione è necessario

disporre di uno spazio libero pari a 90 mm.

La scatola è dotata di flange preforate sui lati che

permettono di fissarla all’intelaiatura della parete

tramite chiodi o viti. Per prevenire il rischio di

vibrazioni contro il telaio durante il funzionamento del

diffusore, si consiglia di fissarla utilizzando tutti fori

presenti sulle flange.

Il cavo di collegamento viene fatto entrare nella

scatola attraverso un passacavo. Una volta

posizionato e bloccato il cavo serrando la vite

è necessario sigillare il punto d’ingresso con un

adesivo contenente additivi ritardanti di fiamma.

Assicurarsi che nella scatola vi sia sufficiente cavo

per un agevole collegamento col diffusore prima di

applicare il sigillante. In prossimità del passacavo un

dispositivo di blocco consente di trattenere il cavo

ed evitare che possa sfilarsi.

Prima di posizionare il pannello in cartongesso

applicare sulla flange della scatola un generoso

strato di adesivo contenente additivi ritardanti di

fiamma per sigillare il tutto e minimizzare l’insorgenza

di vibrazioni durante il funzionamento del diffusore.

Le Figure da 10 a 12 illustrano l’installazione della

scatola da incasso.

26

Figura 10 Fissaggio della scatola all’intelaiatura Figura 11 Fissaggio del cavo Figura 12 Posa in opera del pannello in cartongesso..
