Bowers & Wilkins CWM3: www.bowers-wilkins.com Witamy w Bowers & Wilkins i przedstawiamy produkty serii CWM3Dziękujemy za wybór produktu firmy Bowers & Wilkins. John Bowers założył swoją firmę, ponieważ uważał, iż ciekawy wygląd, innowacyjna konstrukcja i zaawansowana technologia są kluczami do rozkoszowania się dźwiękiem w domowym zaciszu. Ta właśnie wizja towarzyszy nam i inspiruje każdy produkt, który tworzymy.

47

P

O

L

S

K

I

www.bowers-wilkins.com Witamy w Bowers & Wilkins i przedstawiamy  produkty serii CWM3 Dziękujemy za wybór produktu firmy Bowers &  Wilkins. John Bowers założył swoją firmę, ponieważ  uważał, iż ciekawy wygląd, innowacyjna konstrukcja  i zaawansowana technologia są kluczami do  rozkoszowania się dźwiękiem w domowym zaciszu. Ta  właśnie wizja towarzyszy nam i inspiruje każdy produkt,  który tworzymy.

POLSKI

Contents

POLSKI

42

1. Rozpakowanie  kartonu  43 2. Podstawowe  informacje dotyczące  serii CWM3  43 3. Rozmieszczanie  głośników serii CWM3  43 4. Instalacja głośników  serii CWM3  44 5. Użycie zestawu  montażowego  45 6. Użycie zestawu z  back-boxem 46

48

P

O

L

S

K

I

1. Rozpakowanie kartonu

Seria CWM3 to głośniki ścienne stworzone, aby

zapewnić wysoką jakość dźwięku dla instalacji

audio, przy jednoczesnym łatwym sposobie

montażu. Głośniki przeznaczone są szczególnie

do wilgotnych pomieszczeń, takich jak np. baseny

kąpielowe. Niniejsza instrukcja przedstawia proces

montażu głośników serii CWM3 w konwencjonalnych

sufitach oraz płytach gipsowych. Zaczynamy od

wyszczególnienia zawartości kartonu z głośnikami:

1. Dwa głośniki serii CWM3

2. Dwie maskownice

3. Dwa wzorniki

4. Dwie maskownice do malowania

5. Przewodnik Quick Start Guide

6. Informacja o gwarancji

2. Podstawowe informacje dotyczące  serii CWM3

Głośniki ścienne serii CWM3 składają się z

konstrukcji utrzymującej głośniki, zwrotnicy i gniazd

oraz magnetycznie przyczepianej maskownicy.

Konstrukcję mocuje się w otworze w suficie dzięki

klamrom uchylnym na zewnątrz i śrubom.

Wszystkie głośniki z serii CWM3 wymagają otworu

w ścianie o wymiarach i głębokości podanych w

tabelce:

Model

CWM362

Długość otworu

275 mm

Szerokość otworu

181 mm

Minimalna głębokość otworu

76 mm

Uwaga: Jeśli głośniki serii CWM3 mają być

montowane w nowo powstałej ścianie,

oferujemy zestawy montażowe i backboxy.

Użycie zestawów montażowych opisano w

Sekcji 5. Użycie backboxów opisano w osobnym

dokumencie pt. „CI300 Back-Box Installation”.

Przed instalacją powinno się sprawdzić, czy miejsce

w ścianie, gdzie planujesz umieścić głośnik jest

pozbawione instalacji wodnych lub elektrycznych,

które mogłyby przeszkodzić w instalacji. W miejscu

montażu zeskanuj powierzchnię sufitu odpowiednim

detektorem.

3. Rozmieszczanie głośników serii CWM3

Odpowiednie rozmieszczenie głośników serii CWM3

w stosunku do przestrzeni odsłuchowej będzie

zależeć od zastosowania:

Ogólne informacje dotyczące zastosowania

audio:

W sytuacjach, gdy poszczególne głośniki mają

działać niezależnie od siebie, aby dostarczać dźwięk,

mogą one być rozmieszczone w zasadzie tak, jak

pozwala na to architektura pomieszczenia i wygoda

użytkowników. Należy jedynie zwrócić uwagę,

że umieszczenie głośnika w rogu pokoju wpłynie

znacznie na dźwięki o niskich częstotliwościach.

Powinno się unikać takiego rozmieszczenia.

Zastosowanie stereo:

W sytuacjach, gdzie głośniki są wykorzystywane w

parach, aby zapewnić dźwięk stereo, powinny one

zostać umieszczone w odległości od 3 do 5 metrów

od siebie oraz w podobnej odległości od miejsca

najczęstszego odsłuchu. Staraj się unikać rogów

pokoju lub innych zagłębień w architekturze i upewnij

się, że środowisko akustyczne wokół każdego z

głośników jest podobne.

Uwaga: Na środowisko akustyczne składa się

m.in. wyposażenie pomieszczenia, np. „goła”

ściana a ciężkie zasłony.

Zastosowanie wielokanałowe:

W sytuacjach, gdzie głośniki są używane do

wielokanałowych instalacji audiowizualnych, lewy

i prawy głośnik przedni powinny znajdować się w

odległości około 0,5 metra po obu bokach ekranu.

Głośnik centralny powinien znajdować się na

centralnej osi ekranu, bezpośrednio nad lub pod

ekranem, a w przypadku ekranów przezroczystych

nawet za ekranem. Głośniki surround powinny

znajdować się zaraz za miejscem najczęstszego

odsłuchu. Staraj się unikać umieszczania głośników

w rogach pokoju.

Uwaga: Wyposażenie pomieszczenia może mieć

wpływ na środowisko akustyczne, np. „goła”

ściana a kurtyny.

Rysunek 2 przedstawia wskazówki dotyczące

rozmieszczenia głośników.

Uwaga: Czasem umieszczanie głośników

ściennych w miejscach o idealnych warunkach

akustycznych jest niepraktyczne. Należy

wówczas umieścić głośniki jak najbliżej takich

miejsc, biorąc pod uwagę również praktyczność

danych rozwiązań. Twój lokalny dystrybutor firmy

Bowers & Wilkins udzieli Ci rad w tej kwestii.

Uwaga: Głośniki wytwarzają pole magnetyczne.

Zalecamy, aby urządzenia wrażliwe na takie pole,

jak ekrany CRT lub karty magnetyczne, były

trzymane przynajmniej 0,5 metra od głośników.

Ekrany plazmowe oraz LCD nie są wrażliwe na

takie pole.

0.5m (20 in) 0.5m (20 in) 0.5m (20 in) 0.5m (20 in) 3m (10 ft) - 5m (16.5ft) 3m (10 ft) - 5m (16.5ft) 3m (10 ft) -  5m (16.5ft) Rysunek 2 Rozmieszczenie Rysunek 1 Wymiary otworu

3 m - 5 m

0,5 m

0,5 m

0,5 m

0,5 m

3 m - 5 m

181 mm

27

5

m

m

76 mm

Zastosowanie stereo

Zastosowanie wielokanałowe

P

O

L

S

K

I

49

Rysunek 3 Podłączenie przewodów 4. Instalacja głośników serii CWM3

Aby zainstalować głośniki serii CWM3 zastosuj się

do następujących wskazówek:

4.1

  Używając dołączonego do zestawu wzornika,

zaznacz linie do wycięcia otworu w ścianie. Sprawdź

czy zaznaczone linie spełniają warunek podanych

wymiarów otworu. Wytnij okrągły otwór według linii

używając odpowiednich narzędzi.

Uwaga: Upewnij się, że wewnątrz otworu jest

wystarczająco miejsca, aby zmieściły się tam

klamry mocujące.

Uwaga: W celu zminimalizowania możliwości

rezonowania materiału, z którego wykonana jest

ściana, warto wypełnić szczeliny odpowiednim

środkiem do uszczelniania.

4.2

  Po umieszczeniu przewodów głośnikowych

w otworze w ścianie, pociągnij przewód z otworu.

Jeśli przewody głośnikowe nie zostały jeszcze

zainstalowane, powinieneś zrobić to na tym etapie.

Często odpowiednie poprowadzenie kabli jest

możliwe przez podłogę na piętrze wyżej.

Zostaw trochę przewodu w otworze, aby łatwiej było

go podłączyć do głośnika, ale nie za dużo, żeby

nie powodował buczenia i rezonowania. Powinno

starczyć około 1 metra przewodu.

Uwaga: Zawsze używaj przewodów głośnikowych

wysokiej jakości o niskiej impedancji. Niska

impedancja przewodu jest ważna zwłaszcza

wtedy, gdy przewód jest dłuższy niż 5 metrów.

Twój lokalny dystrybutor firmy Bowers & Wilkins

będzie w stanie udzielić Ci rady w sprawie

przewodów głośnikowych.

4.3

  Podłącz przewód głośnikowy do gniazd

na panelu zwrotnicy. Sprawdź, czy zgadza się

polaryzacja podłączonego przewodu: przewód

podłączony do gniazda + we wzmacniaczu

powinien być podłączony do czerwonego gniazda

w konstrukcji. Analogicznie, kabel podłączony do

gniazda – powinien być podłączony do czarnego

gniazda w konstrukcji. Rysunek 3 ilustruje

podłączenie kabli.

Uwaga: Jeśli wzmacniacz jest podłączony do

kabla, powinien zostać wyłączony podczas

podłączania do konstrukcji głośnika.

4.4

  Po podłączeniu przewodów do głośnika, umieść

całą konstrukcję w otworze w ścianie. Upewnij

się, że cztery klamry mocujące są odwrócone do

wewnątrz otworu, aby mogły się tam zmieścić,

następnie podnieś konstrukcję w ten sposób, żeby

powierzchnia ramy głośnika przylegała do ściany.

Zwróć uwagę, aby przewody nie poplątały się

Aby zamocować konstrukcję użyj śrubokręta Phillips

i dokręć śruby w otworach na froncie głośnika.

Uważaj, aby nie zniszczyć membrany głośnika

śrubokrętem. Dokręć każdą śrubę. Rysunek

4 pokazuje włożenie głośnika w otwór i jego

zamocowanie.

Uwaga: Jeśli chcesz pomalować ścianę

po montażu głośników, pamiętaj, aby użyć

dołączonej do zestawu maskownicy do

malowania.

4.5

  Teraz można zamocować maskownicę

do głośników. Maskownica jest mocowana do

głośników za pomocą magnesów. Wystarczy

ją przyłożyć do powierzchni rowka w ramie,

który „zaskoczy” na miejsce. Rysunek 5 ilustruje

montowanie maskownicy.

Głośnik serii CWM3 jest teraz zainstalowany i gotowy

do użycia.

Rysunek 4 Zamocowanie głośnika Rysunek 5 Zamocowanie maskownicy

P

O

L

S

K

I

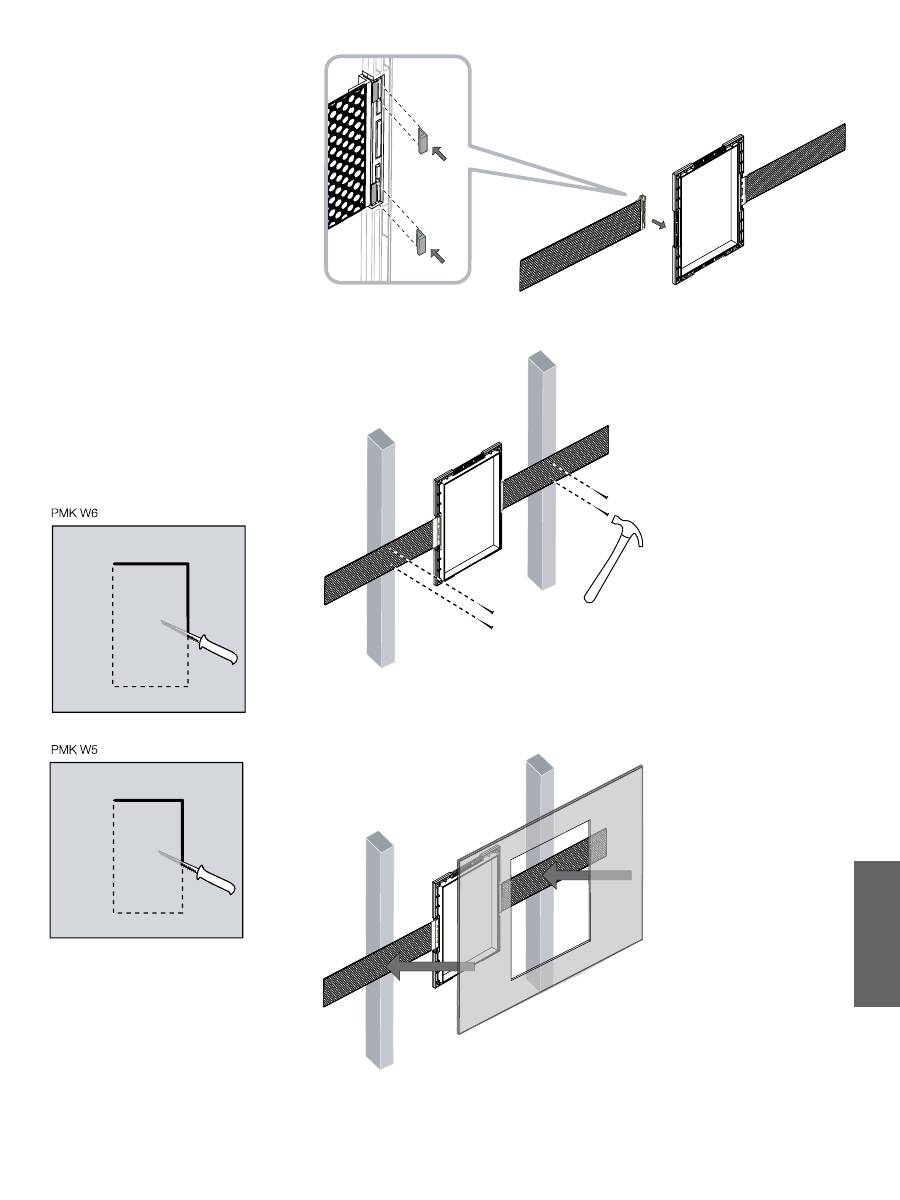

5. Użycie zestawu montażowego

Zestawy montażowe do instalacji pozwalają na

zdefiniowanie miejsca umieszczenia głośników

sufitowych i ściennych zanim jeszcze płyta gipsowa

zostanie zamocowana do stropu. Prowadzenie i

przycinanie przewodów jest również łatwiejsze w

przypadku użycia zestawu montażowego. Zestaw

montażowy (PMK) składa się z plastikowej formy,

która imituje otwór potrzebny do montażu danego

modelu głośnika, dwie metalowe listwy perforowane

i cztery plastikowe zaciski.

Aby użyć zestawu montażowego, przytwierdź po

jednej listwie po każdej ze stron formy używając do

tego plastikowych zacisków. Powstała konstrukcja

może być teraz zamocowana do belek za pomocą

metalowych listew, tak aby plastikowa forma znalazła

się w odpowiedniej pozycji.

Po zamocowaniu płyty gipsowej (zaznacz na

zewnątrz położenie zestawu montażowego

wewnątrz), plastkiowa forma służyć będzie jako

wskaźnik w jaki sposób wyciąć otwór na głośnik.

Rysunki od 6 do 9 przedstawiają instalację zestawu

montażowego.

50

Rysunek 6 Zamocowanie listew zestawu montażowego Rysunek 7 Zamocowanie listew do ściany Rysunek 9 Instalacja płyty gipsowej Rysunek 8 Wymiary otworu zestawu montażowego 189 mm 159 mm 23 4  m m 28 5  m m

P

O

L

S

K

I

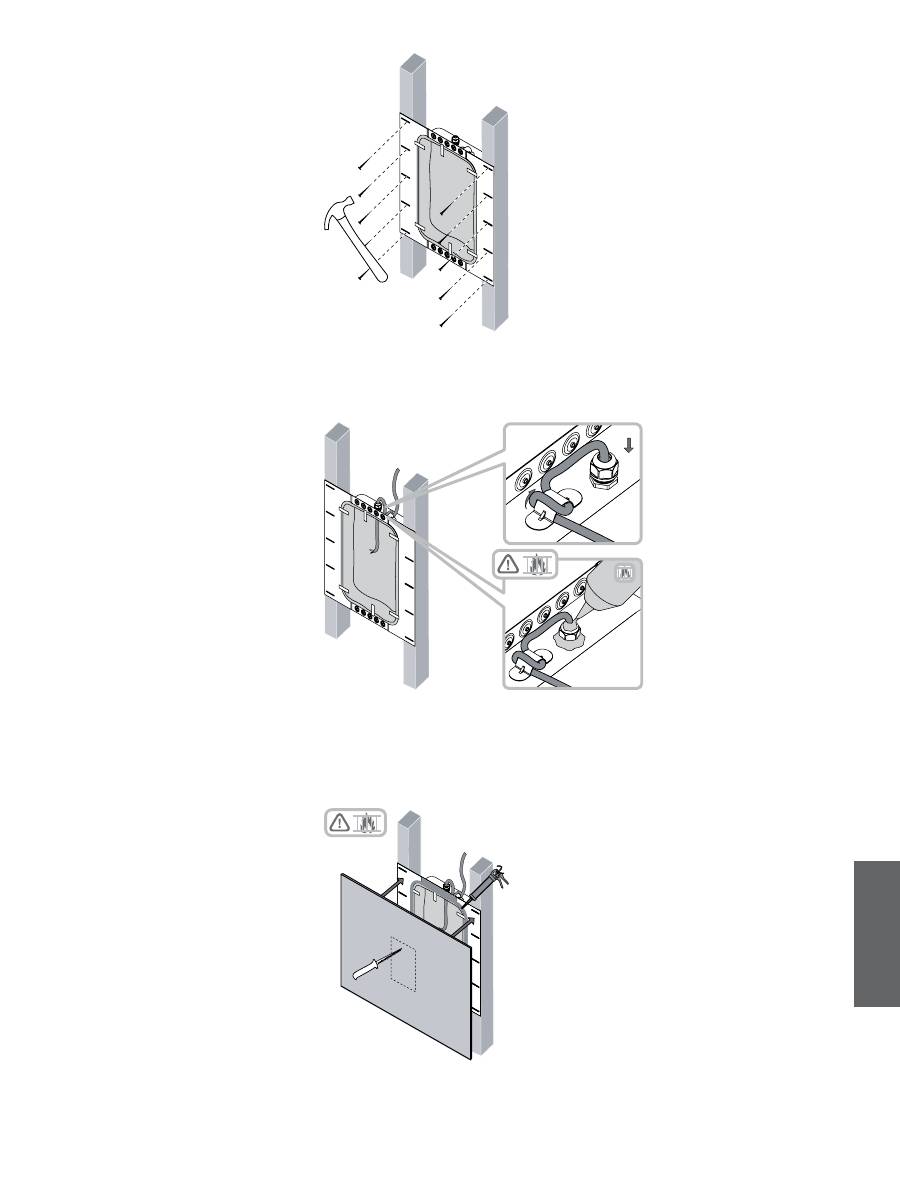

6. Użycie zestawu z back-boxem

Zestawy z back-boxem składają się z ognioodpornej

skrzynki, która może być umieszczona za głośnikami

ściennymi lub sufitowymi zanim do stropu

zostanie przytwierdzona płyta gipsowa. Oprócz

zabezpieczenia przed ogniem, back-box umożliwia

też poprawienie wydajności głośnika poprzez

dostarczenie akustycznej przestrzeni dla dźwięku.

Do instalacji back-boxa potrzebna jest głębokość

minimum 90mm.

Back-boxy zostały wyposażone w kołnierz, który

trzeba przytwierdzić do stropu. Wszystkie otwory na

gwoździe powinny zostać użyte, aby zminimalizować

ryzyko wibracji kołnierza podczas użycia głośnika.

Przewody głośnikowe powinny być przeciągnięte

do back-boxa przez uszczelnione dławice. Po

przeciągnięciu kabla przez dławicę i przykręceniu

dławicy należy uszczelnić konstrukcję

ognioodpornym wypełniaczem. Przed wypełnieniem

upewnij się, że w back-boxie jest odpowiednia

długość przewodu. Zacisk na kabel przylegający do

dławicy pomoże unieruchomić przewód.

Po umieszczeniu płyty gipsowej nad back-boxem

należy wypełnić luki w kołnierzu back-boxa

ognioodpornym wypełniaczem, aby zminimalizować

ryzyko wibracji podczas używania głośnika.

Rysunki od 10 do 12 pokazują instalację back-boxa.

51

Rysunek 10 Zamocowanie back-boxa Rysunek 11 Podłączenie przewodów Rysunek 12 Instalacja płyty gipsowej
