www.bowers-wilkins.com Welkom bij Bowers & Wilkins en de CWM3 Serie Dank u voor het kiezen van Bowers & Wilkins. Toen John Bowers  het bedrijf oprichtte, was hij ervan overtuigd dat een fantasievol  ontwerp, innovatieve techniek en moderne technologie  de sleutels vormden tot muziekbeleving thuis. Het is deze  overtuiging waar we nog steeds van uitgaan en die de inspiratie  vormt voor elk product dat we ontwerpen.

NEDERLANDS

Contents

NEDERLANDS  22

1. Uitpakken 23 2. CWM3 Serie  Uitgangspunten  23 3. Opstelling van  de CWM3 Serie  Luidsprekers  23 4. Installeren CWM3  Serie Luidsprekers  24 5. Gebruik Voormontage  Set 25 6. Gebruik Achterkast  Set 26

28

N

E

D

E

R

L

A

N

D

S

1. Uitpakken

Het ontwerp van de CWM3 Serie wand

luidsprekers is gericht op gemakkelijke installatie

en hoogwaardige audio reproductie in een discrete

opstelling. Zij zijn bijzonder geschikt voor gebruik

in een vochtige omgeving zoals een zwembad. In

deze handleiding wordt beschreven hoe de CWM3

Serie luidsprekers worden geïnstalleerd in bestaande

systeemplafonds (balkjes en pleisterwerk). Eerst de

inhoud van de CWM3 doos:

1. Twee CWM3 Serie luidsprekers

2. Twee CWM3 grills

3. Eén sjabloon voor de opening

4. Twee verfmaskers

5. Eén beknopte handleiding

6. Informatie over garantie

2. CWM3 Serie Uitgangspunten

De CWM3 Serie luidsprekers bestaan uit een

baffle – frontplaat – waarop de luidsprekers, het

wisselfilter en de aansluitingen zijn gemonteerd en

een magnetisch bevestigde grill. De baffle wordt

in de wand bevestigd met naar buiten uitklapbare

klemmen.

De CWM3 Serie wand luidsprekers hebben de

volgende opening en diepte nodig:

Model

CWM362

Hoogte Opening

275 mm (10,9”)

Breedte Opening

181 mm (7,2”)

Minimale Inbouwhoogte

76 mm (3”)

Opmerking: wanneer CWM3 luidsprekers

worden geïnstalleerd in een nieuwbouw

project, zijn daarvoor voorgemonteerde sets

en achterkasten leverbaar. Het gebruik van

voormontage sets is beschreven in paragraaf 5.

Het gebruik van achterkasten wordt beschreven

in de afzonderlijke CI300 Achterkast Installatie

Handleiding.

Voordat u de CWM3 Serie luidsprekers installeert,

dient eerst gecontroleerd te worden of de gekozen

plaats vrij is van leidingen en bedrading die de

installatie in de weg kunnen staan. In bestaande

tussenwanden kan een speciale sensor voor

steunbalken worden gebruikt om deze op te sporen

en een leidingen detector om de gekozen plaats te

controleren.

3. Opstelling van de CWM3 Serie  Luidsprekers

De juiste opstelling van de CWM3 Serie luidsprekers

in de luisterruimte wordt bepaald door de specifieke

toepassing:

Algemene Achtergrond Audio Toepassingen

In toepassingen waar afzonderlijke CWM3 Serie

luidsprekers onafhankelijk worden gebruikt voor

achtergrondmuziek, kunnen zij in principe worden

geplaatst daar waar dat installatietechnisch of

qua inrichting het beste uitkomt. Het enige punt

waar rekening mee moet worden gehouden, is dat

opstelling in een hoek wezenlijk meer lage frequentie

geeft en daarom vermeden dient te worden.

Stereo Toepassingen

In toepassingen waar een paar CWM3 Serie

luidsprekers worden gebruikt voor conventionele

stereoweergave, dienen zij 3 tot 5 m (10 tot 16,5 ft)

uit elkaar te worden geplaatst en op ongeveer

dezelfde afstand van de luisterpositie te zijn. Probeer

opstelling in een hoek te vermijden en probeer

de akoestische omgeving van elke luidspreker

zo identiek mogelijk te houden. Zie de afbeelding

hierboven.

Opmerking: verschillende akoestische

omgevingen zijn bijvoorbeeld een kale wand en

een raam met een zwaar gordijn.

Meerkanalen Audio Toepassingen

Bij toepassingen waar meerdere CWM3 Serie

luidsprekers worden toegepast in meerkanalen

audio/videosystemen, dienen de center en front

luidspreker ongeveer 0,5 m (20”) voor het vlak van

het beeldscherm te worden geplaatst. De center

luidspreker dient horizontaal op de hartlijn van

het beeldscherm te worden geplaatst en de front

luidsprekers binnen ca. 0,5 m (20”) ter weerszijden

van het beeldscherm. De surround CWM3 Serie

luidsprekers worden juist achter aan beide zijden

van de luisterpositie opgesteld. Probeer opstelling

in een hoek te vermijden en probeer de akoestische

omgeving van elke front en surround luidspreker zo

identiek mogelijk te houden.

Opmerking: verschillende akoestische

omgevingen zijn bijvoorbeeld een kale wand en

een raam met een zwaar gordijn.

In afbeelding 2 ziet u de algemene richtlijnen voor de

opstelling.

Opmerking: kenmerk van het installeren van

wand luidsprekers is dat het soms onpraktisch is

ze op de akoestisch ideale plaats te installeren.

Monteer ze in die gevallen zo dicht als mogelijk

bij de ideale plaats. Raadpleeg zonodig uw

Bowers & Wilkins leverancier voor advies.

Opmerking: de eenheden van de CWM3 Serie

luidsprekers hebben een magnetisch strooiveld.

We raden u daarom aan magnetisch gevoelige

zaken zoals beeldbuizen en magnetische kaarten,

cassettes en dergelijke, minimaal 0,5 m (20”)

bij de luidspreker vandaan te houden. LCD- en

plasmaschermen zijn niet gevoelig voor dat

magnetisch strooiveld.

0.5m (20 in) 0.5m (20 in) 0.5m (20 in) 0.5m (20 in) 3m (10 ft) - 5m (16.5ft) 3m (10 ft) - 5m (16.5ft) 3m (10 ft) -  5m (16.5ft) Afbeelding 2 Opstelling Afbeelding 1 Benodigde ruimte boven en achter

3 m (10 ft) - 5 m (16,5 ft)

0,5 m (20")

0,5 m (20")

0,5m (20")

0,5m (20")

3 m (10 ft) -

5 m (16,5 ft)

181 mm (7,2")

27

5

m

m

 (1

0,

9"

)

76 mm (3")

Stereo Toepassingen

Meerkanalen Audio Toepassingen

N

E

D

E

R

L

A

N

D

S

29

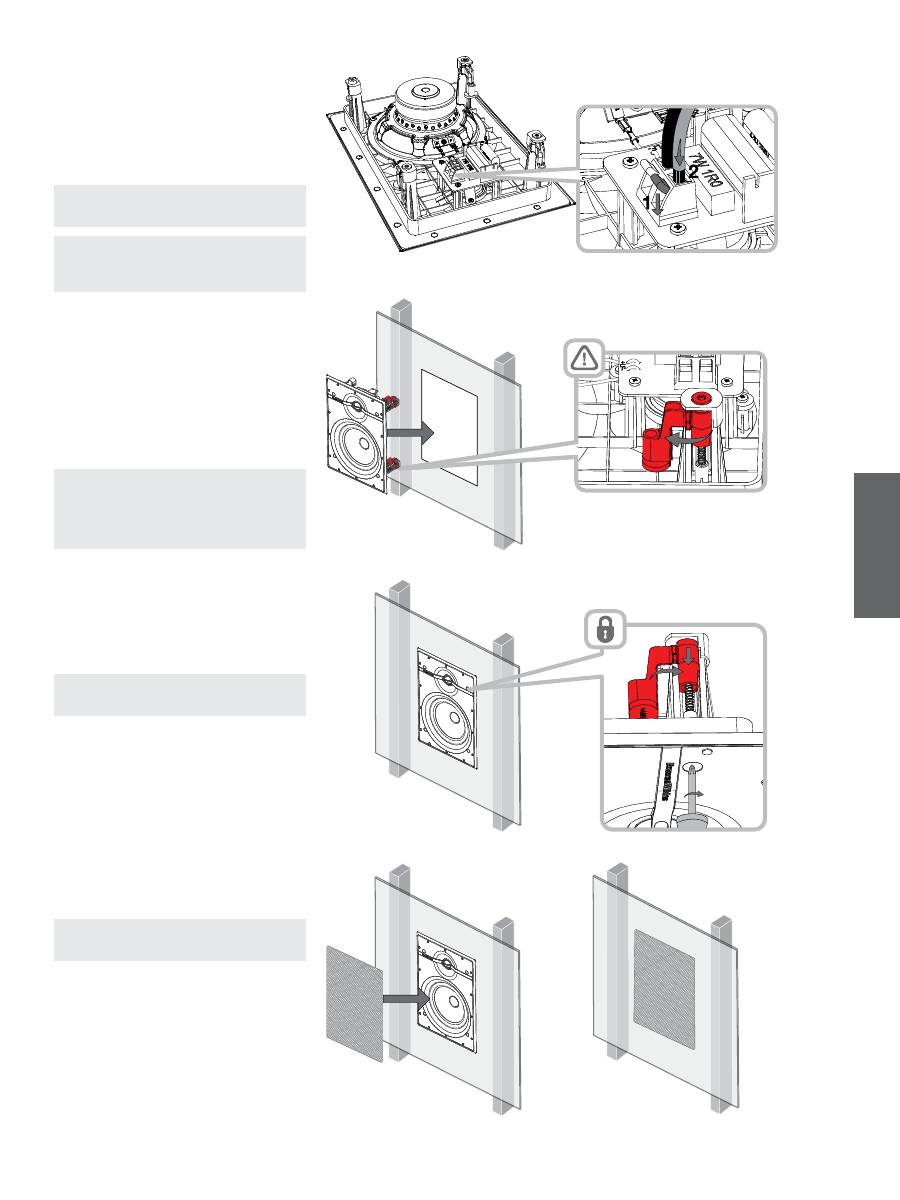

Afbeelding 3 Kabelaansluiting 4. Installeren CWM3 Serie Luidsprekers

Om een CWM3 Serie luidspreker te installeren gaat u

te werk als in de volgende paragrafen beschreven:

4.1

  Met behulp van het bijgevoegde sjabloon

markeert u de te maken uitsnede in de wand.

Controleer of de markering de juiste diameter heeft.

Maak op de markering een rechthoekige opening in

de wand.

Opmerking: zorg ervoor dat er rond de opening

voldoende ruimte is voor de klemmen waarmee

de baffle wordt vastgezet.

Opmerking: om de kans op brom of rammelen

achter de wand zo klein mogelijk te maken, is het

verstandig mastiek of kit aan te brengen tussen

de balken en het plaatwerk rond de luidspreker.

4.2

  Wanneer achter de wand al luidsprekerkabel

aanwezig is, trekt u deze kabel door de opening. Zijn

de luidsprekerkabels nog niet geïnstalleerd, doe dat

dan nu. De mogelijkheid bestaat dat u toegang zult

moeten krijgen via de vloer erboven om de kabels

naar de opening in de wand te leiden.

Laat voldoende kabellengte door de opening om

de luidsprekers te kunnen aansluiten, maar niet

teveel daar dit rammelen of andere bijgeluiden kan

veroorzaken wanneer de luidsprekers in de wand

zitten. Ongeveer 1,0 m (3 ft) is voldoende.

Opmerking: gebruik altijd hoogwaardige

luidsprekerkabel met een geringe weerstand. Een

geringe weerstand is vooral belangrijk wanneer

de lengte van de kabel groter is dan 5 m. Uw

Bowers & Wilkins leverancier kan u adviseren

over de meest geschikte kabel.

4.3

  Verbind nu de luidsprekerkabel met de klemmen

aan de zijkant van de baffle. Overtuig u ervan dat de

polariteit correct is: de ader die is verbonden met

de positieve aansluiting van de versterker dient te

worden verbonden met de rode klem op het frame.

Op dezelfde wijze wordt de negatieve pool van de

versterker verbonden met de zwarte klem op het

frame. In afbeelding 3 ziet u de juiste aansluitingen.

Opmerking: wanneer de kabel al op de versterker

is aangesloten, deze uitschakelen voordat u de

verbindingen met de achterkast maakt.

4.4

 Nu het frame is aangesloten kan deze in de

opening in de wand worden geschoven. Controleer

of de vier uitklapbare klemmen naar binnen zijn

gedraaid zodat het geheel door de opening kan

en ligt de luidspreker op zodat deze gelijk komt

te liggen met de wand. Let erop dat de kabel niet

ergens klem komt te zitten.

Om de luidspreker vast te zetten gebruikt u een

kruiskop schroevendraaier die u door de openingen

in de klemmen in het front steekt. Let erop dat

u de luidsprekereenheden niet beschadigt met

de schroevendraaier. Draai u één voor één de

uitklapbare klemmen vast. Zie hiervoor afbeelding 4.

Opmerking: wanneer de wand geschilderd wordt

nadat de luidsprekers zijn gemonteerd, kunt u

daarvoor het bijgevoegde verfmasker gebruiken.

4.5

  Nu kan de grill worden aangebracht. Deze

wordt magnetisch op zijn plaats gehouden; houd

de grill in lijn met de groef in de rand van het frame

en klik hem op zijn plaats. In afbeelding 5 ziet u het

aanbrengen van de grill.

De CWM3 Serie luidspreker is nu gereed voor

gebruik.

Afbeelding 4 Vastzetten luidspreker Afbeelding 5 Aanbrengen van de grill

N

E

D

E

R

L

A

N

D

S

5. Gebruik Voormontage Set

Deze speciale voormontage sets zijn bedoeld

om een ruimte in het plafond of in de wand te

definiëren voordat het stucwerk op de tengels wordt

aangebracht. Het trekken en op lengte maken van

de luidsprekerkabels gaat ook gemakkelijker met een

voormontage set. Een voormontage set (PMK) bevat

een plastic model dat de grootte van de opening van

het specifieke model voorstelt, twee geperforeerde

metalen strips en vier plastic clips.

U gebruikt de PMK door één strip aan elke zijde van

het model aan te brengen met de plastic clips. De

PMK kan nu aan de tengels worden bevestigd door

de metalen strips op de tengels te spijkeren zodat

het plastic model op de plaats komt waar later de

luidspreker moet komen.

Wanneer tenslotte het stucwerk of de tegels worden

aangebracht (aan de buitenzijde gemarkeerd waar

de voormontage set moet komen) dan dient het

plastic model PMK als een interne richtlijn waardoor

het maken van de opening een stuk gemakkelijker

wordt.

De afbeeldingen 6 – 9 geven de PMK installatie weer.

30

Afbeelding 6 PMK strip bevestiging Afbeelding 7 PMK steun aanbrengen Afbeelding 9 Gipswand (pleisterwerk) installatie Afbeelding 8 PMK afmetingen opening 189 mm (7,4") 159 mm (6,3") 23 4  m m  (9 ,2 ") 28 5  m m  (1 1, 2" )

N

E

D

E

R

L

A

N

D

S

6. Gebruik Achterkast Set

De Custom achterkast set bestaat uit een

brandveilige kast die achter plafond- of

wandluidsprekers kan worden gemonteerd

voordat het pleisterwerk of andere afwerking wordt

aangebracht. Naast het voldoen aan de regels

voor brandpreventie, helpen achterkasten ook de

prestaties van de luidsprekers te verbeteren doordat

zij een tevoren bepaalde akoestische belasting

vormen. Een minimum diepte van 90 mm van de

onderste steunbalk tot de constructie daarachter is

nodig om een achterkast te kunnen aanbrengen.

In de zijkanten van de achterkast zijn gaatjes

aangebracht die bedoeld zijn voor het vastspijkeren

van de achterkast op de steunbalken. Gebruik vooral

alle gaatjes om te voorkomen dat de zijkanten gaan

trillen tegen de balken wanneer de luidspreker in

gebruik is.

De luidsprekerkabel komt de achterkast binnen

via een dichtgekitte doorvoer. Zodra de kabel daar

doorheen is gevoerd en de voorvoer vastgezet,

gebruikt u brandveilige kit om het af te sluiten. Zorg

voor ruim voldoende kabellengte in de achterkast

voordat u de doorvoer afwerkt. Een kabelklem

dichtbij de doorvoer zorgt voor kabelontlasting.

Wanneer het plafond (wand) wordt afgewerkt is het

belangrijk ook de randen van de achterkast met kit

o.i.d. af te werken om de kans op trillingen zo klein

mogelijk te maken wanneer de luidspreker wordt

gebruikt.

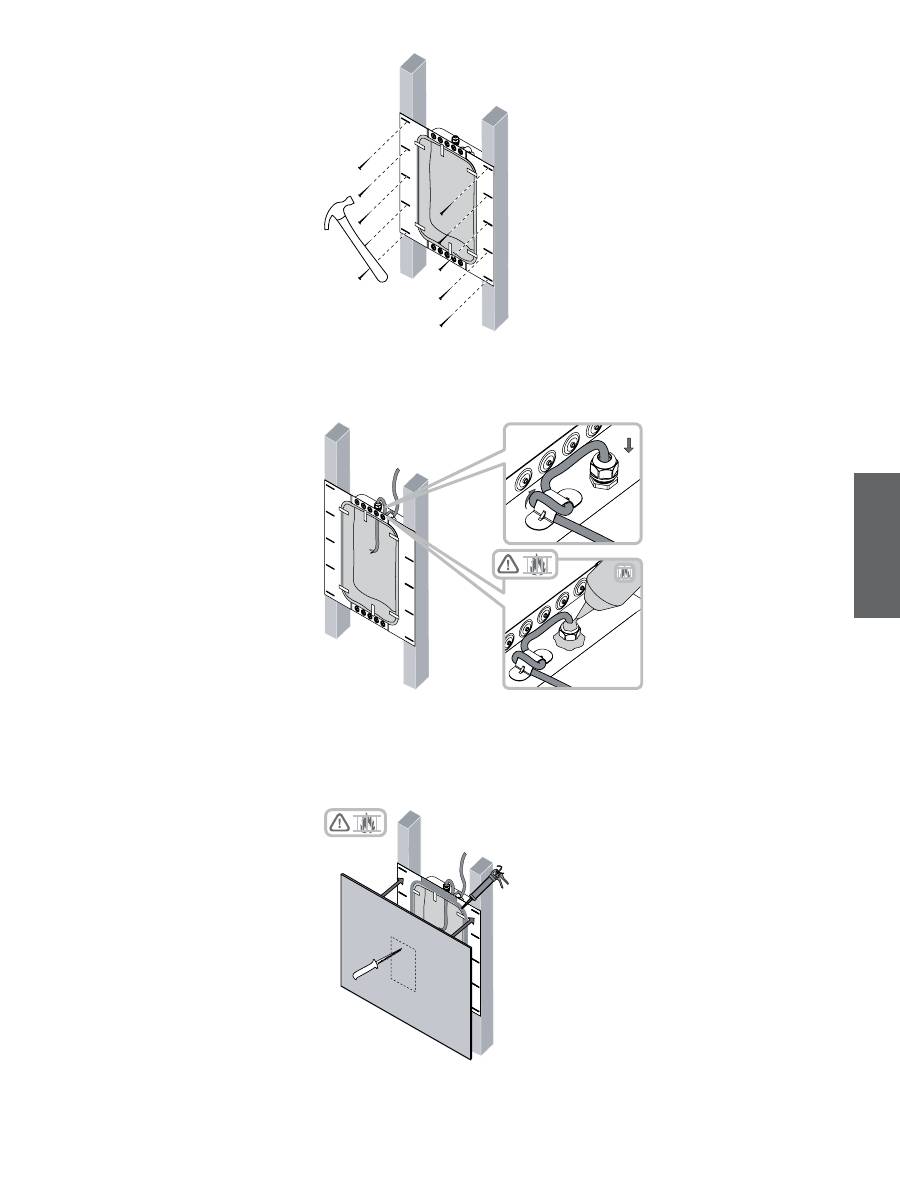

Afbeeldingen 10 – 12 laten de installatie van de

achterkast zien.

31

Afbeelding 10 Achterkast steunen installatie Afbeelding 11 Kabelbevestiging Afbeelding 12 Gipswand (pleisterwerk) installatie
