www.bowers-wilkins.com Bem-vindo à Bowers & Wilkins e à Série CWM3 Obrigado por escolher Bowers & Wilkins. Quando John Bowers  fundou a nossa empresa, fê-lo na convicção de que um design  criativo, um projecto inovador e uma tecnologia avançada seriam  as chaves que podiam desbloquear a apreciação do som em  ambiente doméstico. A sua visão é a que continuamos a partilhar  e que inspira cada um dos produtos que produzimos.

PORTUGUÊS

Contents

PORTUGUÊS  12

1. Desembalagem  13 2. Informações básicas  da série CWM3  13 3. Posicionamento das  colunas da série CWM3  13 4. Instalação de Colunas  Série CCM3  14 5. Utilizando um Kit de  pré-montagem  15 6. Utilizando um Kit de  Caixa traseira  16

18

P

O

R

T

U

G

U

Ê

S

1. Desembalagem

A Série CWM3 de colunas de parede foi projectada

para oferecer uma fácil instalação e reprodução de

áudio de alta qualidade em aplicações discretas

de instalações personalizadas. A mesma é

particularmente adequada para uso em ambiente

húmido, como piscinas. Este manual descreve

a instalação das colunas da série CWM3 dentro

paredes falsas (pladur e gesso cartonado). O início

indica o conteúdo da embalagem:

1. Duas colunas da série CWM3

2. Duas grelhas para colunas CWM3

3. Dois templates para recorte

4. Duas máscaras de pintura

5. Guia de Início Rápido

6. Informações sobre a garantia

2. Informações básicas da série CWM3

As colunas da série CWM3 de montagem em parede

são compostas por um frontal com as unidades,

crossover e terminais, e uma grelha de colocação

magnética. O frontal é colocado na parede por

braçadeiras que giram para fora e efectuam o

aperto.

As colunas da série CWM3 requerem aberturas na

parede e dimensões de profundidade descritas na

tabela seguinte:

Modelo

CWM362

Altura da Abertura

275mm (10.9 in)

Largura da Abertura

181mm (7.2 in)

Profundidade Mínima Necessária

76mm (3 in)

Nota: Se as colunas da série CWM3 forem

instaladas em "novos" projectos, estão

disponíveis kits de pré-montagem e caixas

traseiras. O uso de kits de pré-montagem é

descrito na Secção 5. O uso de caixas traseiras

é descrito no documento separado de instalação

da caixa traseira CI300.

Antes de instalar as colunas da Série CWM3

assegure-se de que a localização escolhida não

apresenta obstáculos, como canos ou cabos, que

interfiram com a instalação. Em paredes existentes,

use um detector adequado de barrotes e de tubos

para ajudar à construção de um mapa das zonas

destinadas à instalação.

3. Posicionamento das colunas da série  CWM3

A posição apropriada para as colunas da série

CWM3 dentro do ambiente de audição dependerá

da sua aplicação específica:

Aplicações gerais de som ambiente:

Em aplicações onde colunas da Série CWM3 são

necessárias para funcionar de forma independente

para produção de som ambiente, poderão

ser localizadas no essencial de acordo com a

conveniência da instalação e as exigências da

arquitectura. O único constrangimento acústico a ter

em atenção tem a ver com a localização junto aos

cantos que aumenta o ganho das frequências baixas

e deve ser evitado.

Aplicações de áudio estéreo:

Em aplicações onde for usado um par de colunas da

Série CWM3 para reprodução estéreo convencional,

estas devem ser colocadas com uma separação

entre 3m e 5m e a uma distância semelhante da

posição de audição. Tente evitar a colocação das

colunas aos cantos e assegure-se de que existe

uma ambiência acústica semelhante junto a cada

uma das colunas.

Nota: Diferentes ambientes acústicos podem ser

por exemplo, uma parede nua e uma janela com

uma cortina pesada.

Aplicações de áudio multicanal

Para aplicações onde sejam usadas várias colunas

de Série CWM3 com sistemas audiovisuais

multicanal, as colunas frontais e central devem ser

colocadas cerca de 0,5 metros afastadas do plano

do ecrã. A coluna central deve estar directamente

acima ou em baixo do ecrã, ou em caso de

utilização de uma tela acusticamente transparente,

directamente na sua traseira. As colunas CWM3 dos

canais surround devem ser colocadas logo atrás e

de ambos os lados da posição de audição. Tente

evitar a colocação aos cantos de qualquer uma

das colunas e assegure-se de que a ambiência é

semelhante junto a cada uma das colunas frontais

e surround.

Nota: Diferentes ambientes acústicos podem ser

por exemplo, uma parede nua e uma janela com

uma cortina pesada.

O Diagrama 2 ilustra os guias gerais para colocação

das colunas

Nota: A natureza da instalação de colunas na

parede significa que por vezes é impraticável

a colocação das mesmas na posição acústica

ideal. Nestes casos elas devem ser colocadas

o mais próximo possível dessa posição. O seu

revendedor local da Bowers & Wilkins poderá

aconselhá-lo em caso de necessidade.

Nota: Os altifalantes da Série CWM3 produzem

campos magnéticos parasitas. Recomendamos

que os equipamentos sensíveis a campos

magnéticos, como por exemplo os monitores

CRT e os cartões magnéticos, sejam mantidos

a pelo menos 0,5 metros das colunas. Os

monitores LCD, e plasma não são afectados por

campos magnéticos.

0.5m (20 in) 0.5m (20 in) 0.5m (20 in) 0.5m (20 in) 3m (10 ft) - 5m (16.5ft) 3m (10 ft) - 5m (16.5ft) 3m (10 ft) -  5m (16.5ft) Diagrama 2 Posicionamento Diagrama 1 Espaço de abertura e profundidade necessários

3 m (10 ft) - 5 m (16,5 ft)

0,5 m (20")

0,5 m (20")

0,5m (20")

0,5m (20")

3 m (10 ft) -

5 m (16,5 ft)

181 mm (7,2")

27

5

m

m

 (1

0,

9"

)

76 mm (3")

Aplicações de áudio estéreo

Aplicações de áudio multicanal

P

O

R

T

U

G

U

Ê

S

19

Diagrama 3 Ligação da cablagem 4. Instalação de Colunas Série CCM3

Para instalar as colunas da série CWM3, proceda

como descrito nos parágrafos seguintes:

4.1

  Usando o template de corte fornecido, marque

uma linha de corte na parede. Verifique se a linha de

corte define as dimensões de abertura correctas. Corte

ao longo da linha com uma ferramenta adequada para

criar uma abertura rectangular na parede.

Nota: Verifique se internamente há espaço livre

suficiente junto à abertura, para a rotação das

braçadeiras de aperto.

Nota: Para reduzir a possibilidade de aparecimento

de ruídos ou vibrações, pode ser usado mastique

adesivo entre as fixações e o revestimento na zona

envolvente da abertura para as colunas.

4.2

  Se o cabo de colunas já estiver presente na

parede, passe-o através da abertura. Se os cabos

de colunas ainda não estiverem instalados isso

deve ser levado a cabo nesta fase. É provável que

necessite de aceder à parede pelo chão acima para

passar a cablagem.

Deixe cabo suficiente através da abertura para

facilitar a ligação à caixa posterior da coluna, mas

não tanto que possa vibrar quando puxado para o

interior da parede. O comprimento adequado será

de cerca de 1 metro.

Nota: Use sempre um cabo de colunas de

alta-qualidade e baixa resistência interna. A

baixa resistência é particularmente importante

se a distância entre o amplificador e as colunas

exceder os 5 metros. O seu revendedor Bowers

& Wilkins local poderá, se necessário, aconselhar

sobre o tipo de cabo a usar.

4.3

  Agora, ligue os cabos de coluna aos terminais

de mola na placa do crossover. Assegure-se que

a polaridade da ligação da coluna está correcta:

o cabo ligado ao terminal positivo no amplificador

deverá ser ligado ao terminal de mola vermelho na

coluna. De forma similar, o cabo ligado ao terminal

negativo no amplificador deverá ser ligado ao

terminal de mola preto na coluna. O diagrama 3

mostra a ligação do cabo.

Nota: Se o amplificador já estiver ligado ao cabo,

deve desligar a alimentação daquele durante as

ligações à caixa traseira.

4.4

  Com a coluna ligada ao cabo, esta pode ser

colocada na abertura da parede. Assegure-se que

as quatro braçadeiras estão viradas para dentro

de forma a poderem passar pela abertura e então

fixe a glândula de passagem da coluna à parede.

Assegure-se que o cabo de ligação não fica preso

em lado nenhum.

Para segurar a coluna, use uma chave de fendas

Phillips inserida através dos furos de fixação das

braçadeiras no frontal da coluna. Tome muito cuidado

para não danificar as unidades com a chave de

fendas. Encaixe a chave de fendas com cada parafuso

de fixação da braçadeira aparafuse e aperte-os. O

diagrama 4 ilustra a inserção e fixação da coluna.

Nota: Se o tecto for para ser pintado após as

colunas serem instaladas, deve ser utilizada a

máscara de pintura fornecida.

4.5

  A grelha pode agora ser colocada. A grelha é

mantida no lugar magneticamente, apenas precisa

de ser simplesmente alinhada com a ranhura da do

limite da moldura onde vai encaixar. O diagrama 5

ilustra a montagem da grelha.

A coluna da série CWM3 está agora instalada e

pronta a usar.

Diagrama 4 Segurando a coluna Diagrama 5 Montagem da grelha

P

O

R

T

U

G

U

Ê

S

5. Utilizando um Kit de pré-montagem

Os kits de pré-montagem em instalações

personalizadas permitem que as localizações de

colunas de embutir no tecto e na parede sejam pré-

definidas antes das placas de pladúr e gesso serem

aplicadas às vigas. A passagem e corte do cabo de

coluna também são facilitadas através do uso dos

kits de pré-montagem. Um kit de pré-montagem

(PMK) compreende um molde de plástico que

define o tamanho da abertura do modelo de coluna

específico, duas tiras de metal perfurado e quatro

clips de plástico.

Para usar um PMK, coloque uma tira a cada lado

do molde usando os clipes de plástico. O conjunto

PMK pode agora ser anexado à estrutura base

da parede falsa pregando as tiras de metal de

modo que o molde de plástico fique na posição

apropriada.

Quando a placa de pladur é subsequentemente

aplicada (marcada no exterior para designar a

posição do kit de pré-montagem) o molde plástico

do PMK serve como um guia de corte interno, o

que facilita significativamente a abertura de corte da

coluna.

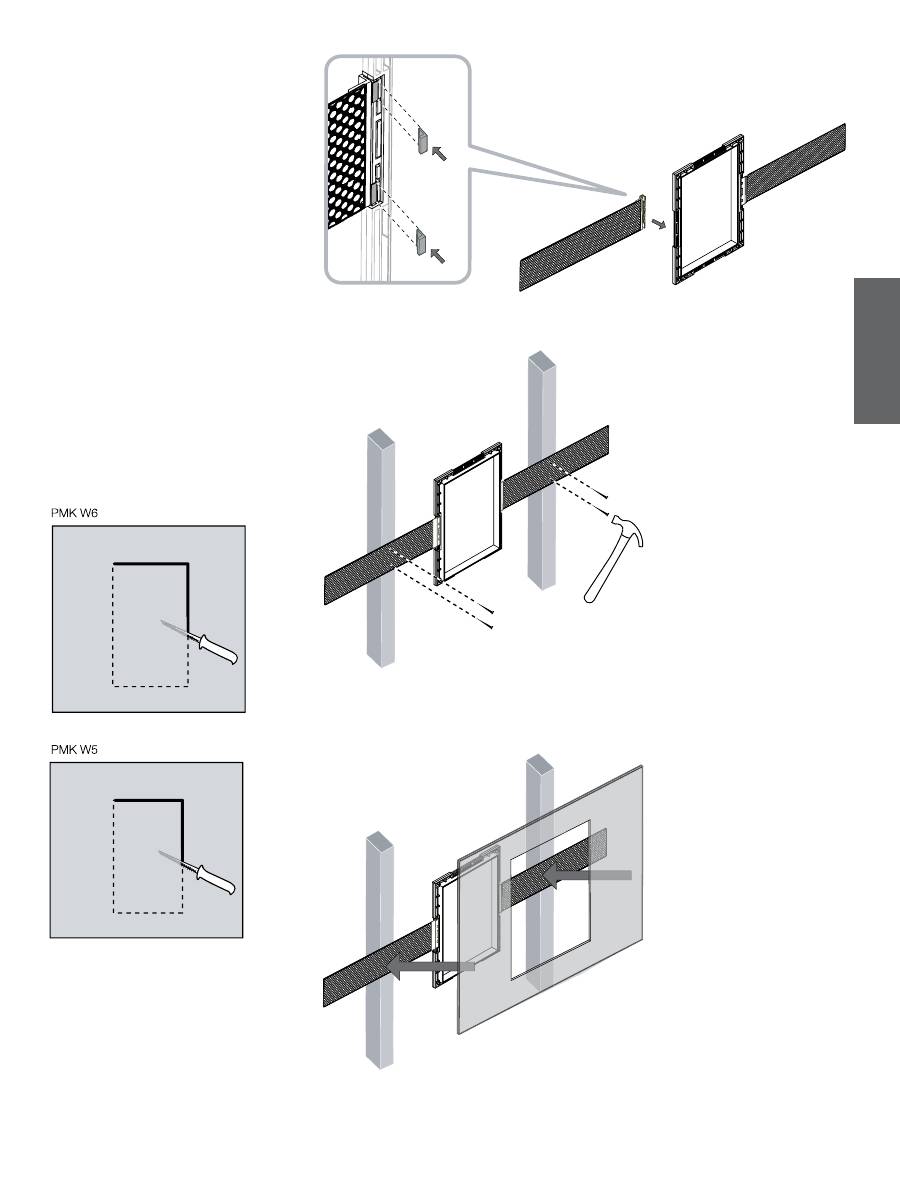

Os diagramas 6 a 9 ilustram a instalação do PMK.

20

Diagrama 6 Fixando as faixas do PMK Diagrama 7 Instalação do PMK às vigas do pladur Diagrama 9 Instalação da placa de pladur Diagrama 8 Dimensões de corte do PMK 189mm (7.4in) 159mm (6.3in) 23 4m m  (9 .2 in ) 28 5m m  (1 1. 2i n)

P

O

R

T

U

G

U

Ê

S

6. Utilizando um Kit de Caixa traseira

Os kits de caixa traseira de instalação personalizada

são compostos por uma caixa à prova de fogo que

pode ser montada na parede ou tecto por trás das

colunas antes da aplicação das placas de pladur

ou gesso serem montados às vigas. Para além de

possibilitar a conformidade com os regulamentos de

fogo, as caixas traseiras também ajudam a optimizar

o desempenho da coluna, fornecendo um volume de

carga acústica definida. Uma profundidade mínima

de 90 milímetros desde o exterior do plano da viga

até qualquer obstrução traseira é necessária para

poder instalar uma caixa traseira.

As caixas traseiras incorporam abas laterais que se

destinam a ser pregadas às vigas adjacentes. Todos

os furos devem ser usados para ajudar a minimizar

o risco de vibração das abas laterais contra a viga,

quando a coluna estiver em uso.

O cabo de coluna entra na caixa traseira pelas

glândulas de vedação. Uma vez o cabo introduzido

pela glândula, e esta seja apertada, mastic

retardador de fogo deve ser utilizado para selar o

conjunto. Garanta que um comprimento generoso

de cabo está disponível na parte de trás da caixa

traseira antes da glândula estar selada. A braçadeira

do cabo adjacente à glândula proporciona alívio da

tensão dos cabos.

Quando o gesso é aplicado sobre a caixa traseira

um pedaço generoso de mástique isolador e

retardante de fogo deve ser aplicado em redor das

abas laterais de forma a selar o conjunto e minimizar

a possibilidade de vibração quando a coluna for

utilizada.

Os diagramas 10 a 12 ilustram a instalação da caixa

traseira.

21

Diagrama 10 Instalação da Caixa Traseira às vigas do pladur Diagrama 11 Instalação da cablagem Diagrama 12 Instalação da placa de pladur
