Bowers & Wilkins CWM3: www.bowers-wilkins.com Üdvözli Önt a Bowers & Wilkins és a CWM3 sorozatKöszönjük, hogy a Bowers & Wilkins-t választotta. Amikor John Bowers megalapította a cégünket, abban a hitben tette, hogy a kreatív dizájn, az innovatív tervezés és a fejlett technológia a kulcsai az otthoni zenehallgatás élvezetének. Az Ő hite az egyik ok, amiért mi folytatjuk és inspirál minket minden termékünk tervezésénél.

42

M

A

G

Y

A

R

www.bowers-wilkins.com Üdvözli Önt a Bowers & Wilkins és a CWM3 sorozat Köszönjük, hogy a Bowers & Wilkins-t választotta. Amikor  John Bowers megalapította a cégünket, abban a hitben  tette, hogy a kreatív dizájn, az innovatív tervezés és a fejlett  technológia a kulcsai az otthoni zenehallgatás élvezetének.  Az Ő hite az egyik ok, amiért mi folytatjuk és inspirál minket  minden termékünk tervezésénél.

MAGYAR

Contents

MAGYAR

37

1. Kicsomagolás  38 2. CWM3 sorozat alapok  38 3. A CWM3 sorozat  hangfalainak az  elhelyezése  38 4. A CWM3 sorozat  hangfalainak telepítése  39 5. Beépítő keret  használata  40 6. A hátsó doboz  használata  41

43

M

A

G

Y

A

R

1. Kicsomagolás

A CWM3 sorozat falba építhető hangsugárzókból

áll, melyek könnyedén beüzemelhetőek és kiváló

hangminőséggel rendelkeznek az otthoni egyedi

kiépítésű alkalmazásokhoz. A hangsugárzók

használhatók nedves, párás körülmények között

is, például uszodákban. Ez a leírás bemutatja a

CWM3 sorozatának a beépítését, hagyományos

könnyűszerkezetes és gipszkarton falakba is.

Elsőként azonban tekintse meg a doboz tartalmát:

1. Két CWM3 sorozatú hangsugárzó

2. Két CWM3 hangsugárzó rács

3. Két kivágási sablon

4. Két festő maszk

5. Gyors beállítás útmutató

6. Garancia információ

2. CWM3 sorozat alapok

A CWM3 sorozat beépíthető hangfalai magában

foglalják a hangszórókat, a keresztváltót, a

csatlakozókat és a mágnesesen rögzíthető előlapot.

A hangsugárzó a kiforduló kampóinak segítségével

rögzíthető a falhoz.

A CWM3 sorozat hangfalainak beépítéséhez

szükséges kivágási méretek és mélység a következő:

Modell

  CWM362

Nyílás magasság

  275mm (10.9 in)

Nyílás szélesség

  181mm (7.2 in)

Minimális fal mögötti mélység

  76mm (3 in)

Megjegyzés: Ha CWM3 sorozat hangfalait még

építkezéskor szerelné be, beépítő keret és hátsó

doboz beszerelése is lehetséges. Használja az

5. bekezdésben ismertetett beépítő keretet.

Csak a mellékelt CI300 Back-box (hátsó doboz)

installációs füzetben ismertetett hátsó dobozt

használja.

Mielőtt beépítené a CWM3 sorozatú hangfalakat,

bizonyosodjon meg arról, hogy a kiválasztott

falfelület mögött nem helyezkednek el csövek,

vízvezeték vagy elektromos hálózat. Már kész

falazatnál használjon fémérzékelő műszert, melynek

segítségével feltérképezheti és megvizsgálhatja a fal

szerkezetét.

3. A CWM3 sorozat hangfalainak az  elhelyezése

A CWM3 sorozat hangfalainak megfelelő elhelyezése

a hallgatási környezettől függően változhat:

Általános háttérhangsugárzóként való

alkalmazások:

Azon alkalmazásoknál, ahol egy darab CWM3

sorozatú hangfal van installálva, független meghajtás

szükséges, és az elhelyezés nagymértékben

a beépítés helyétől és a helység építészeti

elrendezéstől függ. Az egyedüli akusztikus problémát

a kényszerűen sarokba épített hangfal okozhatja.

Ilyenkor a mély frekvenciák hangereje jelentősen

megnőhet, mely akár zavaróvá is válhat.

Sztereó audió alkalmazások:

Azon alkalmazásoknál, ahol egy pár CWM3 sorozatú

hangfal van beépítve, a hagyományos sztereó

rendszerek kiépítésének megfelelően a hangfalak

egymástól való távolsága lehetőleg 3m (10 ft) és

5m (16.5ft) között legyen és a hallgatási pozíciótól

pedig lehetőleg egyenlő távolságra. Próbálja elkerülni

a hangfalak sarokba való beépítését, a két hangfal

beépítési környezete pedig hasonló legyen.

Megjegyzés: Különböző akusztikai elemek

lehetnek például: csupasz falfelület és nehéz

függönnyel ellátott ablak stb.

Többcsatornás audio alkalmazások

Azon alkalmazásoknál, ahol számos CWM3

sorozatú hangfal van installálva, többcsatornás

audió-videó rendszerek kiépítésekor, a bal és jobb

első hangsugárzók a képernyő szélétől körülbelül

0.5m (20 in) távolságra legyenek. A center csatorna

közvetlen a képernyő fölött vagy alatt helyezkedjen

el, illetve ha hangáteresztő vásznat alkalmaz, akkor

közvetlenül a képernyő (vászon) mögött. A CWM3

háttér hangsugárzók a hallgatási pozíció mögé és

ahhoz mérten egyenlő távolságra helyezkedjenek

el. Próbálja elkerülni a hangfalak sarokba való

beépítését, a két hangfal beépítési környezete pedig

hasonló legyen.

Megjegyzés: Különböző akusztikai elemek

lehetnek például: csupasz falfelület és nehéz

függönnyel ellátott ablak stb.

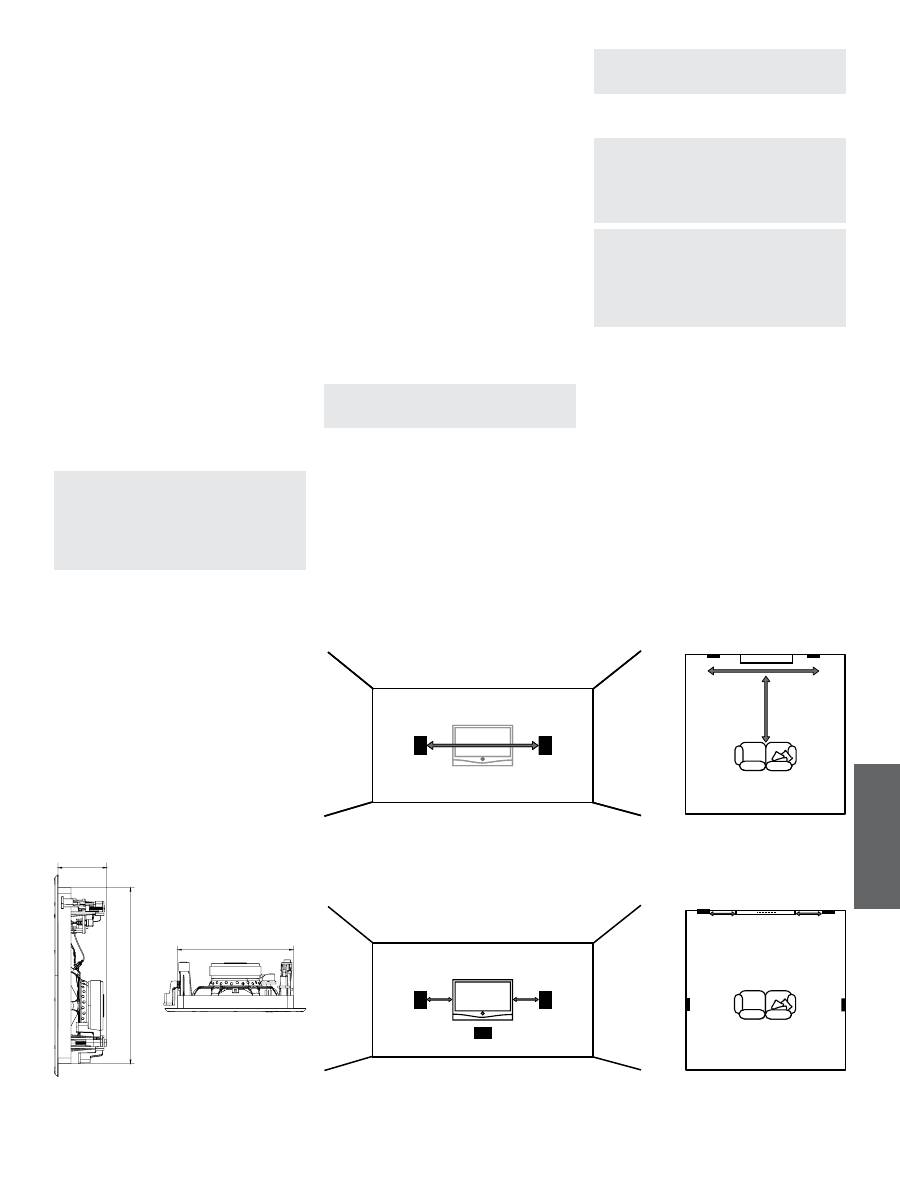

A 2. ábra mutatja be az általános elhelyezési

tudnivalókat.

Megjegyzés: A falba építhető hangfalak

kialakításából adódóan, néha nehéz megtalálni

az ideális beépítési pozíciót. Ebben az esetben a

fent javasoltakhoz hasonlóan próbálja beépíteni a

hangfalakat. Amennyiben szükséges a Bowers &

Wilkins márkakereskedőjétől is kérhet tanácsot.

Megjegyzés: A CWM3 sorozat hangszórói szórt

mágneses térrel rendelkeznek. Javasoljuk, hogy

a mágneses mezőre érzékeny eszközök, például

CRT képernyők, mágneskártyák legalább 0.5m

(20 in) távolságra legyenek a hangfalaktól. Az

LCD, OLED és plazmaképernyőkre a mágneses

tér nincsen hatással.

0.5m (20 in) 0.5m (20 in) 0.5m (20 in) 0.5m (20 in) 3m (10 ft) - 5m (16.5ft) 3m (10 ft) - 5m (16.5ft) 3m (10 ft) -  5m (16.5ft) 2. ábra  Elhelyezés 1. ábra  Kivágási méretek

3m (10 ft) - 5m (16.5 ft)

0.5m (20in)

0.5m (20in)

0.5m (20in)

0.5m (20in)

3m (10 ft) -

5m (16.5 ft)

181mm (7.2in)

27

5m

m

 (1

0.

9i

n)

76mm (3in)

Sztereó audió alkalmazások

Többcsatornás audio alkalmazások

M

A

G

Y

A

R

44

3. ábra   Kábel csatlakoztatás 4. A CWM3 sorozat hangfalainak  telepítése

Az alábbi fejezetek a CWM3 sorozat hangfalainak

telepítési folyamatát mutatják be:

4.1

  A mellékelt kivágási méretsablon segítségével

rajzolja fel a falra a kivágási méreteket. Ellenőrizze

a méretek pontosságát. A vonalak mentén haladva,

egy alkalmas szerszámmal vágja ki a falból a nyílást.

Megjegyzés: Bizonyosodjon meg arról, hogy

a nyílásban elegendő hely legyen, a keret

kampóinak teljes kifordulásához.

Megjegyzés: A zörgő hangok kialakulásának

elkerülése érdekében, a nyílás körüli merevítő

oszlopokat és a gipszkarton falat ragassza össze.

4.2

  Ha a hangsugárzó vezeték már be van húzva

a falba, egy szakaszon húzza ki a kivágott nyíláson.

Ha még nincs behúzva kábel a falba, azt lehetőleg

ebben a szakaszban tegye meg. Előfordulhat, hogy

hozzáférést kell biztosítania a padlón keresztül, hogy

irányítani lehessen a falban lévő kábeleket.

Hagyjon szabadon elegendő hangszóróvezetéket,

hogy azt a hangsugárzóhoz könnyen tudja

csatlakoztatni, de ne túl sokat, mert a feleslegesen

lógó vezeték, a beépítés után zizegő, zörgő

hangokat okozhat. Nagyjából 1m a bekötéshez

szükséges vezetékhossz.

Megjegyzés: Mindig jó minőségű, alacsony

ellenállású hangszórókábelt használjon. Az

alacsony ellenállás különösen fontos tényező, ha

az erősítő és a hangfalak bekötéséhez szükséges

vezetékhossz meghaladja az 5 métert. A helyi

Bowers & Wilkins márkakereskedője segíthet a

megfelelő hangsugárzó kábel kiválasztásában.

4.3

  Most csatlakoztassa a hangszóró vezetéket a

rugós aljzatba, ami a keresztváltó mellett található

meg. Győződjön meg arról, hogy vezetéket a

polaritásnak megfelelően kötötte be. Ha a vezeték

egyik oldala az erősítő pozitív csatlakozójára

van kötve, akkor a hangsugárzó piros színű

aljzatába kell, hogy csatlakozzon. Hasonlóképpen,

ha a vezeték másik oldala az erősítő negatív

csatlakozójára van kötve, akkor a hangsugárzó

fekete színű aljzatába kell, hogy csatlakozzon.

A 3. ábra illusztrálja a bekötést.

Megjegyzés: Ha az erősítőbe már be van kötve

a hangszóró vezeték, kapcsolja azt ki és csak

ezután csatlakoztassa a hangsugárzóhoz a

kábelt.

4.4

  A csatlakoztatott hangsugárzót most már

behelyezheti a kivágott nyílásba. Győződjön meg

arról, hogy a négy kampó, be van hajtva, ellenkező

esetben nem tudja behelyezni a hangsugárzót

a nyílásba. Ezután helyezze be a hangsugárzót,

úgy hogy a pereme szorosan illeszkedjen a fal

síkjához. Ügyeljen arra, hogy nehogy begyűrődjön a

hangszóróvezeték.

A kampók behajtásához Phillips végződésű

csavarhúzót használjon. Különösen ügyeljen arra,

hogy a csavarhúzóval ne sértse meg a hangszórókat.

Ezután mindegyik kampót szorosan húzza meg. A

4. ábra illusztrálja a hangsugárzó behelyezését és

rögzítését.

Megjegyzés: Ha a fal a hangsugárzó beépítése

után kerül lefestésre, használja a mellékelt festő

maszkot.

4.5

 A hangfal takaró rács most már felhelyezhető

a front panelra. A rács mágnesesen kapcsolódik a

hangfalhoz, így egyszerűen csak a keret pereméhez

kell illeszteni a rácsot, és az automatikusan rögzül.

Az 5. ábra mutatja be az rács felhelyezését.

A CWM3 sorozatú hangsugárzó készen áll a

használatra.

4. ábra A hangsugárzó rögzítése 5. ábra A rács felhelyezése

M

A

G

Y

A

R

5. Beépítő keret használata

A mennyezetbe vagy a falba építhető hangsugárzók

beépíthető kereteit a gipszkarton falazat a merevítő

oszlopokhoz való rögzítése előtt kell alkalmazni.

A hangsugárzókábel behúzása és levágása

megkönnyíti a beépítő keret használatát. A beépítő

keret (PreMountKit) magában foglal egy műanyag

elemet, mely az adott hangszóró kivágási méretével

rendelkezik, két perforált fém pántot és négy

műanyag csíptetőt.

A PMK használatához, először a műanyag csiptetők

segítségével rögzítse a fém pántokat. Ezután illessze

a beépítő keretet a merevítő gerendákhoz, majd

szögelje oda a pántokat, úgy, hogy a műanyag

középső elem az Önnek megfelelő helyre kerüljön.

Mikor a gipszkartont utólag felszereli (kívülről fel van

tüntetve a beépítő keret helyzete) a PMK középső

műanyag eleme nyújt segítséget a kivágáshoz, amely

jelentősen megkönnyíti a hangszóró nyílásának

kialakítását.

A 6. – 9. ábrák mutatják be a PMK (beépítő keret)

beszerelését.

45

6. ábra A pántok rögzítése 7. ábra A gerendákhoz való rögzítés 9. ábra A gipszkarton (falburkoló) lap rögzítése 8. ábra A beéítő keret kivágási méretei 189mm (7.4in) 159mm (6.3in) 23 4m m  (9 .2 in ) 28 5m m  (1 1. 2i n)

M

A

G

Y

A

R

6. A hátsó doboz használata

A készlet tartalmaz egy tűzálló hátsó dobozt,

melyet a gipszkarton mennyezet vagy a fal mögé

kell beépíteni, a hangsugárzók beszerelése előtt.

A dobozt a merevítő gerendákhoz kell rögzíteni.

Használata lehetővé teszi a tűzvédelmi szabályok

betartását és az optimalizált belső űrtartalma miatt

a beépített hangsugárzó előadásmódja jobb lesz.

A minimális beépítési mélység 90mm a gerenda

külső felületétől mérve és a doboz mögött sík,

akadálymentes felület szükséges.

A hátsó dobozok az oldalsó peremükön furatokkal

vannak ellátva, ezeknek a segítségével lehet a

gerendákhoz szögelni a dobozt. Mindegyik furatba

helyezzen szöget, ezáltal is minimalizálva a gerendák

rezgését, ami a hangsugárzó működése közben

felléphet.

A hangsugárzó kábelt a beépítő doboz oldalán

található nyílásba kell behúzni. Miután behúzta

a kábelt, húzza meg a nyíláson elhelyezkedő

szorítógyűrűt, majd tűzálló anyaggal tömítse a

réseket. A tömítés előtt győződjön meg arról, hogy

elegendő kábelt húzott át a bekötéshez. A nyílás

mellett elhelyezkedő kábel bilincs segít elrendezni a

hangsugárzó kábelt.

Mikor a gipszkarton lapot felhelyezi a beépítő

dobozra, használjon bőségesen tűzálló tömítő

anyagot a gipszkarton lap és a beépítő doboz

pereme között annak érdekében, hogy minimalizálja

a hangsugárzó által keltett káros vibrációkat.

A 10. - 12. ábrák illusztrálják a beépítő doboz

beszerelését.

46

10. ábra A hátsó doboz rögzítése a gerendákhoz 11. ábra Bekábelezés 12. ábra A gipszkarton (falburkoló) lap rögzítése
