www.bowers-wilkins.com Vítejte u Bowers and Wilkins s reprosoustavami  řady CWM3 Děkujeme vám, že jste se rozhodli pro Bowers & Wilkins.  Když John Bowers zakládal svou firmu, věřil že zajímavý  design, inovativní výzkum a pokročilé technologie jsou  klíčem otevírajícím dveře domácí zábavě. My v jeho  myšlenkách pokračujeme a při vývoji každého produktu  se jimi inspirujeme.

ČESKY

Contents

ČESKY

32

1. Vybalení  33 2. Základní informace o  řadě CWM3  33 3. Umístění reprosoustav  řady CWM3  33 4. Instalace reprosouvav  řady CWM3   34 5. Použití Pre-mount Kitu  35 6. Použití Back-boxu  (zadní ozvučnice)  36

background image

38

Č

E

S

K

Y

1. Vybalení

Do zdi vestavné (in-wall) reprosoustavy řady CWM3

jsou navrženy tak, aby poskytovaly vysoce kvalitní

reprodukci a přitom byly vizuálně v interiéru velmi

nenápadné. Jsou take vhodné pro použití ve vlhkém

prostředí, jako například u bazénů. Tento manuál

popisuje instalaci reprosoustav řady CWM3 do

klasických sádrokartonových stěn (tvořených ze

sádrokartonových panelů a jejich nosníků). Začněme

výčtem obsahu balení reprosoustav CWM3:

1. Dvě reprosoustavy řady CWM3

2. Dvě mřížky pro reprosoustavy CWM3

3. Dvě šablony pro instalační otvor

4. Dvě lakovací masky

5. Návod pro rychlou instalaci

6. Informace o záruce

2. Základní informace o řadě CWM3

Do stropu vestavné reprosoustavy řady CWM3 se

skládají z ozvučnice na které jsou namontovány

reproduktory s vyhybkou včetně terminálů a

magneticky upevnitelné mřížky. Montážní celek je

ve stěně uchycen pomocí úchytů, které se nejprve

vysunou do stran a pak se přitáhnou.

Poznámka: Jako zvláštní příslušenství lze

pro reprosoustavy řady CCM3 zakoupit také

čtvercovou mřížku. Pro více informací kontaktujte

svého prodejce Bowers & Wilkins.

Pro reprosoustavy řady CWM3 je ve stropu nutné

zhotovit montážní otvor s rozměry dle níže uvedené

tabulky:

Model

CWM362

Výška otvoru

275mm (10.9 in)

Šířka otvoru

181mm (7.2 in)

Minimální hloubka

 76mm (3 in)

Poznámka: Mají-li být reprosoustavy řady CWM3

instalovány v nově vznikající sádrokartonové

konstrukci, lze použít také samostatně prodávané

pre-mount kity a back-boxy. Použití tohoto

příslušenství je popsáno v kapitole 5. Pro více

informací kontaktujte svého prodejce Bowers &

Wilkins.

Před instalací reprosoustav řady CWM3 se

ubezpečte, zda se na vámi vybraném místě ve

stropě nebudou nacházet věci, které by instalaci

reprosoustavy překážely – například trubky,

elektrické vedení apod. Při instalaci do již existující

sádrokartonové konstrukce nejprve prověřte vybrané

místo pod sádrokartonem pomocí detektoru.

3. Umístění reprosoustav řady CWM3

Správné umístění reprosoustav řady CWM3 v

místnosti závisí na aplikaci, pro kterou budou určeny:

Plošné ozvučení jako zvuková kulisa:

Pro aplikace, kdy mají jednotlivé reprosoustavy

řady CWM3 hrát samostatně tak, aby vytvářely jen

zvukovou kulisu, lze pozice pro jejich umístění vybírat

jen dle požadavků architektury. Přesto však dávajte

pozor, aby se některé reprosoustavy nenacházely

příliš blízko rohů místnosti – vlivem odrazů by u nich

mohlo docházet k nepříjemnému zdůraznění basů.

Stereo aplikace:

Má-li být pár reprosoustav řady CWM3 použit pro

klasickou dvoukanálovou reprodukci, snažte se

reprosoustavy umístit tak, aby vzdálenost mezi

nimi byla 3m až 5m a aby byly stejně vzdáleny od

místa poslechu. Pokuste se také dodržet stejnou

vzdálenost od rohů místnosti, aby měly obě

reprosoustavy podobné akustické podmínky.

Poznámka: Rozdílné akustické podmínky mohou

být zpúsobeny také jinými materiály v blízkosti

reprosoustavy (okno, těžký závěs atd.).

Multikanálové aplikace

Pro multikanálovou instalaci (domácí kino) tvořenou

z reprosoustav řady CWM3 by přední (levá a

pravá) reprosoustavy měly být umístěny zhruba

0,5m od krajů zobrazovače. Centr pak umístěte

bezprostředně pod nebo nad obrazovku, používáte-li

jako zobrazovač průzvučné promítací plátno, může

být reprosoustava za ním, ideálně co nejblíže jeho

středu. Reprosoustavy řady CWM3 pro surroundové

kanály se umisťují za posluchače, případně po

stranách. Pokuste se také u všech reprosoustav

dodržet stejnou vzdálenost od rohů místnosti, aby

měly přední i surroundové reprosoustavy podobné

akustické podmínky.

Poznámka: Rozdílné akustické podmínky mohou

být zpúsobeny také jinými materiály v blízkosti

reprosoustavy (okno, těžký závěs atd.).

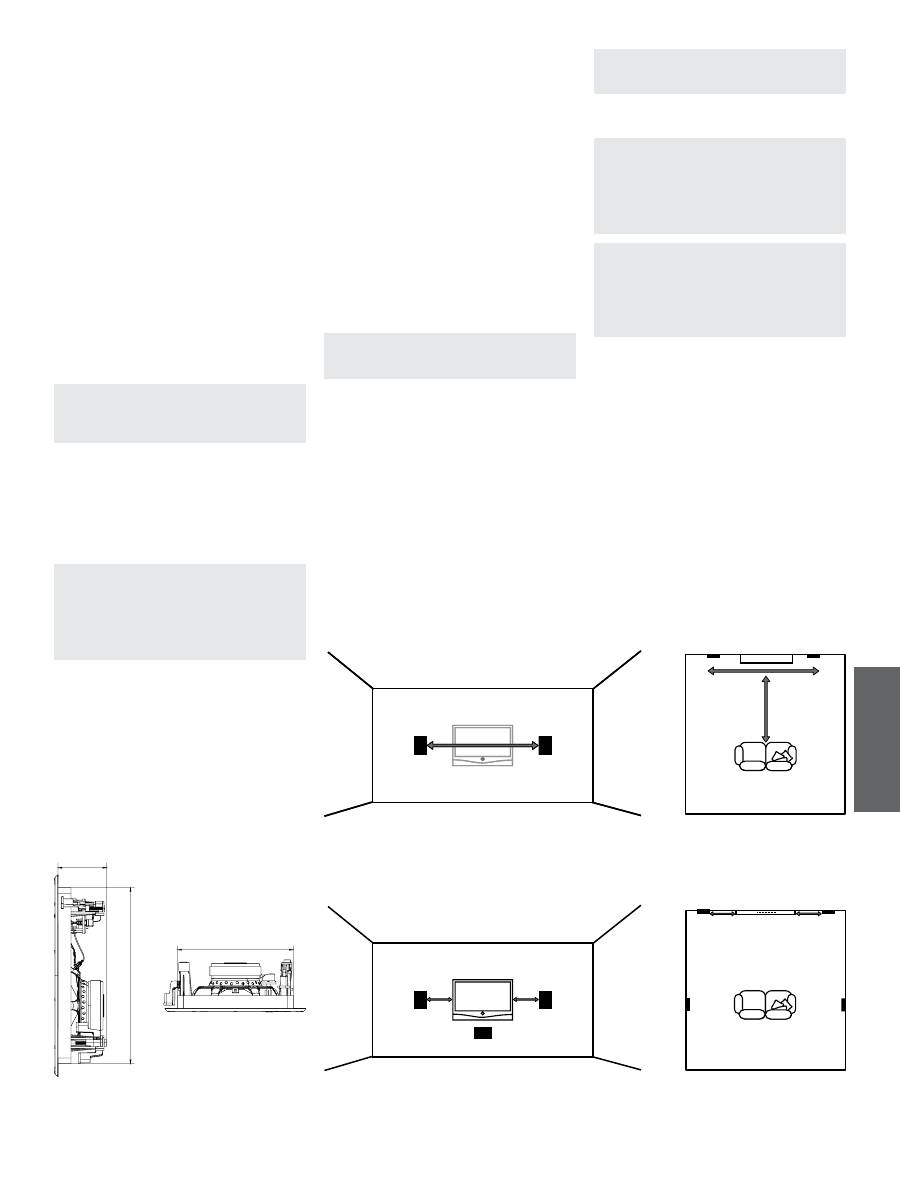

Na obrázku 2 je znázorněno nejběžnější umístění

reprosoustav.

Poznámka: Může se stát, že díky povaze do zdi

vestavných reprosoustav někdy nelze dodržet z

hlediska akustiky zcela ideální umístění. V těchto

případech se ale vždy snažte najít řešení, které

je ideálnímu umístění co nejblíže. Je-li potřeba,

poraďte se s vaším místním prodejcem Bowers

& Wilkins.

Poznámka: Reprosoustavy řady CWM3 produkují

stálé magnetické pole. Proto se nedoporučuje

k nim umisťovat do vzdálenosti menší než 0.5m

zařízení citlivá na magnetické vyzařování (např.

klasické vakuové obrazovky TV přijímačů).

LCD, či plazmové zobrazovače nebývají na toto

vyzařování citlivé.

0.5m (20 in) 0.5m (20 in) 0.5m (20 in) 0.5m (20 in) 3m (10 ft) - 5m (16.5ft) 3m (10 ft) - 5m (16.5ft) 3m (10 ft) -  5m (16.5ft) Obrázek 2 Umístění Obrázek 1 Rozměry montážního otvoru

3m - 5m

0,5m (20in)

0,5m (20in)

0,5m (20in)

0,5m (20in)

3m - 5m

181mm (7.2 in)

27

5m

m

 (1

0.

in

)

76mm (3 in)

Stereo aplikace



Multikanálové aplikace

background image

Č

E

S

K

Y

39

Obrázek 3 Připojení kabelu 4. Instalace reprosouvav řady CWM3

Proces instalace reprosoustav řady CWM3 popisují

následující odstavce:

4.1

  Podle dodávané šablony překreslete na stěnu

obrys instalačního otvoru. Ujistěte se, že vámi

nakreslené linky reprezentují správné rozměry.

Podle linek vyřízněte odpovídajícím nástrojem v

sádrokartonu pravoúhlý otvor.

Poznámka: Zajistěte, aby po stranách otvoru

bylo za sádrokartonem dostatek místa pro plné

vysunutí úchytů reprosoustavy.

Poznámka: Aby se snížilo riziko možných

rezonancí, aplikujte v blízkosti otvoru mezi

nosníky konstrukce a sádrokarton nějaký pružný

tmel.

4.2

  Je-li reprokabel v dutině stěny již natažen,

provlékněte jej instalačním otvorem ven. Pokud ještě

natažen není, je dobré tak učinit právě v této fázi.

Pro spuštění kabelu k instalačnímu otvoru dutinou

stěny možná budete potřebovat také přístup od

stropu místnosti.

Z instalačního otvoru nechte vystupovat dostatečnou

délku kabelu pro snadné připojení reprosoustavy. Ne

však příliš, aby po zasunutí reprosoustavy do stěny

nezpůsoboval volný kabel rezonance. Většinou je

optimální ponechat zhruba 1m kabelu.

Poznámka: Vždy používejte jen kvalitní kabeláž s

nízkým odporem. Nízký odpor je důležitý zvláště

když délka kabelu od zesilovače k reprosoustavě

překračuje 5m. Je-li potřeba, konzultujte výběr

kabelu s vaším prodejcem Bowers and Wilkins.

4.3

 Nyní reprokabel zapojte k terminálům na

straně ozvučnice. Dbejte, aby polarita zapojení byla

správně: Kabel od kladného terminálu zesilovače

musí být připojen k červeně označenému terminálu

na ozvučnici. Stejně tak kabel od záporného

terminálu zesilovače je třeba zapojit do černě

označeného terminálu na ozvučnici. Připojení kabelu

je znázorněno na obrázku 3.

Poznámka: Pokud je již při zapojování

reprosoustavy kabel připojen k zesilovači, je třeba

před připojováním rámečku zesilovač vypnout.

4.4

  Je-li reprosoustava připojena ke kabelu, lze ji

vložit do instalačního otvoru ve stěně. Ujistěte se,

zda jsou čtyři výsuvné úchyty otočeny dovnitř a

tím je umožněn průchod reprosoustavy instalačním

otvorem. Pak reprosoustavu vsuňte do otvoru tak,

aby svým lemem dosedla na povrch stropu. Dávejte

přitom pozor, aby nedošlo ke skřípnutí kabelu.

Pro upevnění reprosoustavy použijte šroubovák se

zakončením typu Phillips. V otvorech na přední části

ozvučnice se nalézají šrouby vedoucí na zadní straně

k výsuvným ůchytům, S velkou opatrností postupně

všemi těmito šrouby pomocí šroubováku otáčejte

(dotahujte je). Při prvním pootočení dojde k vysunutí

úchytu nad zadní stranu sádrokartonu a při dalším

otáčení se úchyt k sádrokartonu přitahuje. Vložení

reprosoustavy do otvoru a její uchycení znázorňuje

obrázek 4.

Poznámka: Má-li být stěna natírána při již

namontované reprosoustavě, použijte k jejímu

zakrytí dodávanou lakovací masku.

4.5

  Nyní lze upevnit mřížku. Mřížka drží na svém

místě magneticky, takže je třeba ji jen umístit

do drážky v přírubě, kde dosedne na své místo.

Uchycení mřížky znázorňuje obrázek 5.

Nyní je reprosoustava řady CWM3 nainstalována a

připravena k použití.

Obrázek 4 Zajištění reprosoustavy Obrázek 5 Montáž mřížky

background image

Č

E

S

K

Y

5. Použití Pre-mount Kitu

Pre-mount kity pro vestavné reprosostavy

umožňují definovat pozici reprosoustavy mezi

dvěma nosníky sádrokartonové konstrukce, ještě

před usazením sádrokartonové desky. Usnadňují

také instalaci kabeláže. Pre-mount kit (PMK) se

skládá z plastového výlisku jehož rozměr je dán

konkrétním modelem reprosoustavy, dvou kovových

perforovaných pásů a čtyř plastových spon.

Chcete-li pre-mount kit (PMK) použít, připevněte

nejprve pomocí plastových spon kovové pásy po

stranách plastového výlisku. Nyní lze smontovaný

PMK upevnit k nosníkům sádrokartonové

konstrukce. Najděte správnou pozici mezi vzpěrami

a pak kovové pásy PMK připevněte k nosníkům

sádrokartonové konstrukce pomocí hřebů.

Usadíte-li později sádrokartonový panel (na jehož

vněší straně je poznačené místo za kterým se bude

nacházet PMK), může vnitřní obrys plastového

výlisku pre-mount kitu posloužit jako vodítko pro

snadnější vyříznutí montážního otvoru,

Instalaci PMK znázorňují obrázky 6 až 9.

40

Obrázek 6 Připevnění perforovaných pásů Obrázek 7 Připevnění PMK k nosníkům Obrázek 9 Instalace sádrokartonového panelu Obrázek 8 Rozměry montážního otvoru při použití PMK 189mm (7.4 in) 159mm (6.3 in) 23 4m m  (9 .2  in ) 28 5m m  (1 1. in )

background image

Č

E

S

K

Y

6. Použití Back-boxu (zadní ozvučnice)

Back-box je protipožární kryt zadní strany

reprosoustavy, jenž zároveň plní funkci ozvučnice.

Jeho instalace je ovšem možná pouze ve fázi,

kdy na nosníky ještě není osazen sárokartonový

panel. Mimo to, že back-box umožňuje splnění

protipožárních předpisů, pomáhá také výslednému

zvuku reprosoustavy, protože definuje její správný

pracovní objem. Pro jeho instalaci je nutné počítat

s mezerou mezi sádrokartonovým panelem a zdí

minimálně 90 mm.

Back-box je po stranách vybaven děrovaným

lemem, umožňujícím jeho připevnění k nosníkům

sádrokartonové konstrukce pomocí hřebů. Pro

připevnění back-boxu využijte co nejvíce těchto

otvorů, aby jste předešli možným rezonancím.

Reproduktorový kabel vstupuje do back-boxu skrze

těsnící průchodku. Jakmile je kabel protažen a

průchodka dotáhnuta, může být pro utěsnění použit

ještě nehořlavý tmel. Před zafixováním tmelem se

však ještě jednou ujistěte, že jste si uvnitř back boxu

ponechali dostatečně dlouhý kus kabelu. Vedle

průchodky je také kabelová svorka, umožňující

zafixování kabelu tak, aby se zabránilo jeho vytržení

z průchodky.

Při usazování sádrokartonového panelu, použijte

mezi jeho zadní povrch lem back-boxu nehořlavý

pružný tmel, aby se předešlo možným rezonancím.

Instalaci back-boxu znázorňují obrázky 10 až 12.

41

Obrázek 10 Připevnění back-boxu k nosníkům Obrázek 11 Instalace kabelu Obrázek 12 Instalace sádrokartonového panelu
