W A R N U N G

Kennzeichnet eine mögliche oder drohende Gefahrensituation, die, wenn sie nicht vermieden wird, zum Tod oder

zu schweren Verletzungen führen kann.

V O R S I C H T

Kennzeichnet eine mögliche Gefahrensituation, die zu geringeren oder moderaten Verletzungen führen kann.

H I N W E I S

Kennzeichnet eine Situation, die, wenn sie nicht vermieden wird, das Gerät beschädigen kann. Informationen, die

besonders beachtet werden müssen.

Aufkleber mit Vorsichtshinweisen

Bitte lesen Sie alle auf dem Produkt angebrachten Etiketten und Hinweise. Die Nichtbeachtung kann

zu Verletzungen an Personen oder einer Beschädigung des Produkts führen. Im Handbuch werden

auf die am Gerät angebrachten Symbole in Form von Warnhinweisen verwiesen.

Dieses Symbol auf einem Produkt zeigt eine potenzielle Gefahr an, die zu ernsthaften Verletzungen

und/oder zum Tod führen kann. Der Benutzer soll dieses Handbuch bei der Bedienung des Geräts

und/oder für Sicherheitsinformationen verwenden.

Dieses Symbol auf einer Verkleidung oder Schranke des Produkts weist auf die Gefahr von

Stromschlägen hin und macht darauf aufmerksam, dass ausschließlich für die Arbeit mit

gefährlichen Spannungen qualifiziertes Personal die Verkleidung öffnen oder die Schranke

entfernen darf.

Dieses Symbol auf dem Produkt weist auf das Vorhandensein von Bauteilen hin, die durch

elektrostatische Entladungen gestört werden können und macht darauf aufmerksam, dass mit

Vorsicht vorgegangen werden muss, um Schäden an diesen Bauteilen zu vermeiden.

Elektrische Geräte, die dieses Symbol aufweisen, dürfen in Europa nicht als Haushaltsabfall

entsorgt werden. Den lokalen und nationalen europäischen Bestimmungen gemäß müssen

Benutzer von Elektrogeräten diese nun zur für den Benutzer kostenlosen Entsorgung an den

Hersteller zurückgeben.

Hinweis: Mit der Wiederverwertung, der stofflichen Verwertung oder anderen Formen der Verwertung von

Altgeräten leisten Sie einen wichtigen Beitrag zum Schutz unserer Umwelt.

Produkte, die mit diesem Symbol gekennzeichnet sind, enthalten toxische oder gefährliche

Substanzen oder Elemente. Die Ziffer in diesem Symbol gibt den Umweltschutzzeitraum in Jahren

an.

Produktübersicht

Nach seiner Installation in einen sc200 oder Polymetron 9500 Controller ermöglicht das Modul den

Anschluss eines analogen Sensors an den Controller.

Installation

W A R N U N G

Mehrere Gefahren. Die in diesem Abschnitt des Handbuchs beschriebenen Eingriffe dürfen ausschließlich von

qualifiziertem Personal vorgenommen werden.

Sensor an das Instrument anschließen.

W A R N U N G

Potenzielle Stromschlaggefahr! Stellen Sie stets die Spannungsversorgung am Controller ab, wenn elektrische

Anschlüsse durchgeführt werden.

Deutsch 9

W A R N U N G

Gefahr von Stromschlägen. Die Hochspannungsleitungen für den Controller verlaufen hinter der

Hochspannungssperre im Controllergehäuse. Die Schutzabdeckung darf nicht entfernt werden, außer beim

Anschluss von Spannungsversorgung, Relais, oder Analog- und Netzwerkkarten durch einen qualifizierten

Techniker.

H I N W E I S

Möglicher Geräteschaden. Empfindliche interne elektronische Bauteile können durch statische Elektrizität

beschädigt werden, wobei dann das Gerät mit verminderter Leistung funktioniert oder schließlich ganz ausfällt.

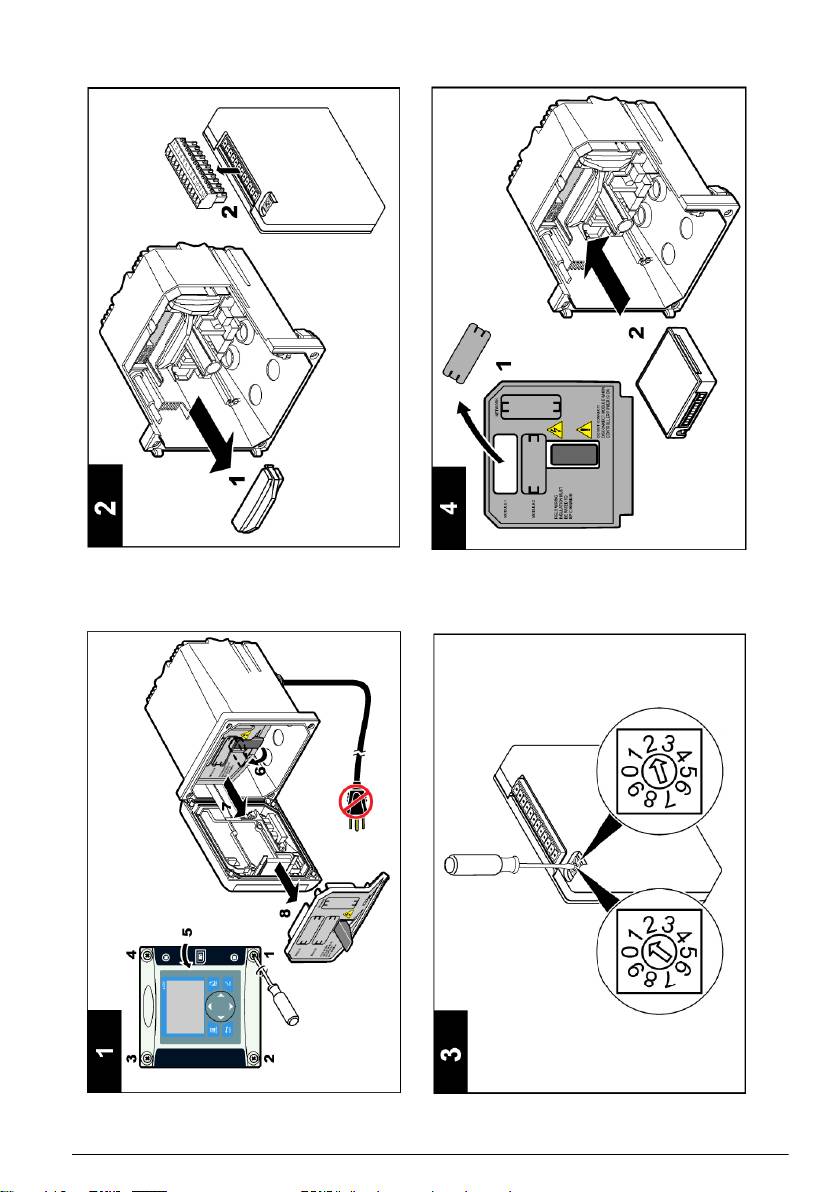

Um das Modul einzubauen und mit dem Sensor zu verbinden, siehe nachfolgende Zeichnungen und

Anschlusstabelle Tabelle 1.

Stellen Sie sicher, alle Erdleiter/Beilauflitzen des Sensors mit den Erdungsschrauben des

Controllergehäuses verbunden zu haben.

Hinweis: Wenn das Sensorkabel nicht bis zum Controller reicht, ist ein Verbindungskabel mit Anschlusskasten

erforderlich, um die Entfernung zu überbrücken.

Tabelle 1 Sensoranschluss gelöster Sauerstoff und Sauerstoffaufnehmer

Kontakt Beschreibung Gelöster Sauerstoff Sauerstoffaufnehmer

1 Temp + Schwarz Schwarz

2 Temp - Blau Blau

3

4

5 Masse Grün Grün

6 Erde Gelb Gelb

7

8

9 Arbeitselektrode Weiß Weiß

10 Zählwerkelektrode Rot Grau

11 Referenzelektrode Transparent

12

In Schritt 3 der folgenden Sequenz stellen Sie den Schalter wie folgt ein:

Schaltereinstellung Beschreibung

Einstellung 1 Gelöster Sauerstoff

Einstellung 2 Sauerstoffaufnehmer

10 Deutsch

Deutsch 11

12 Deutsch
