产品概述

模块安装在 sc200 或 Polymetron 9500 控制器内时，模拟传感器可以连接到控制器。

安装

警 告

多种危险。本节所述任务必须由具备资格的专业人员完成。

将传感器连接到模块

警 告

可能存在电击致命危险。进行任何电气连接时，请务必断开控制器的电源。

警 告

电击致命危险。控制器的高压线引至控制器外壳内高压防护层的后面。除安装模块或由具备资格的技术人员进行电

源、继电器或模拟与网卡布线时，均需配备防护层。

注 意

可能导致仪器损坏。静电会损害精密的内部电子组件，从而导致仪器性能降低或最终出现故障。

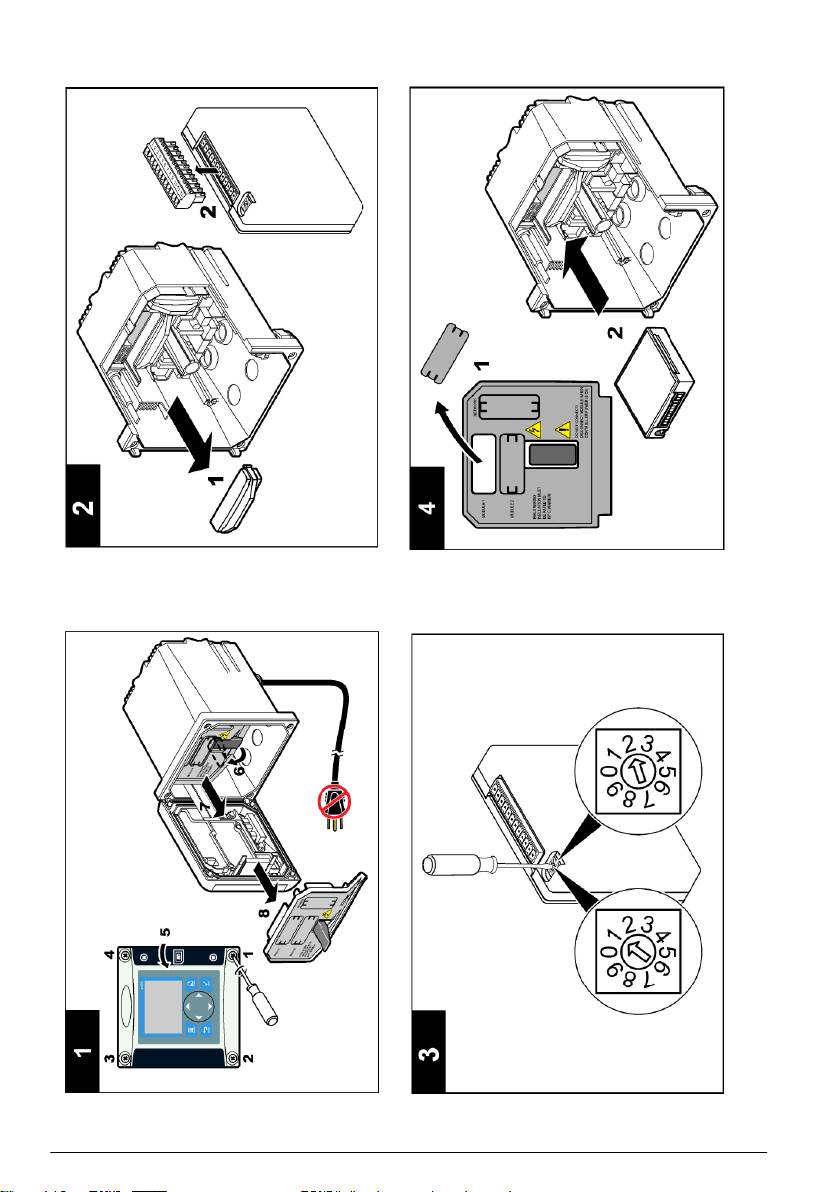

要安装模块和连接传感器，请参阅后面的图示步骤和接线表表 1。

确保将所有传感器接地/屏蔽线连接到控制器的外壳接地螺丝。

注：

如果传感器的电缆长度不足以连接到控制器，需将电缆与接线盒互连，以延长距离。

34

中文

表 1 溶解氧及除氧剂传感器布线

终端 说明 溶解氧 除氧剂

1

TEMP 温度 + 黑色 黑色

2

温度 - 蓝色 蓝色

3 — — —

4 — — —

5

接地 绿色 绿色

6

接地 黄色 黄色

7 — — —

8 — — —

9

工作电极 白色 白色

10

对电极 红色 灰色

11

基准电极

—

透明

12 — — —

在下列顺序的步骤 3 中，将开关设置如下：

开关设置 说明

设置 1 溶解氧

设置 2 除氧剂

中文

35
