Productoverzicht

Deze module maakt het, als deze geïnstalleerd is in een sc200- of een Polymetron 9500-controller,

mogelijk een analoge sensor op de controller aan te sluiten.

Installatie

W A A R S C H U W I N G

Diverse gevaren. Alleen bevoegd personeel mag de in dit deel van het document beschreven taken uitvoeren.

De sensor op de module aansluiten

W A A R S C H U W I N G

Potentieel gevaar van elektrische schok. Koppel de stroomtoevoer van de controller altijd los bij het maken van

elektrische verbindingen.

Nederlands 39

W A A R S C H U W I N G

Elektrocutiegevaar. Achter de hoogspanningsbarrière worden hoogspanningskabels voor de controller in de

behuizing van de controller geleid. Behalve tijdens het installeren van modules of als een gekwalificeerde

installatietechnicus bedrading voor netvoeding, relais of analoge en netwerkkaarten aanbrengt, moet de barrière

op zijn plaats blijven.

L E T O P

Mogelijke beschadiging van het instrument. Delicate interne elektronische componenten kunnen door statische

elektriciteit beschadigd raken, wat een negatieve invloed op de werking kan hebben of een storing kan

veroorzaken.

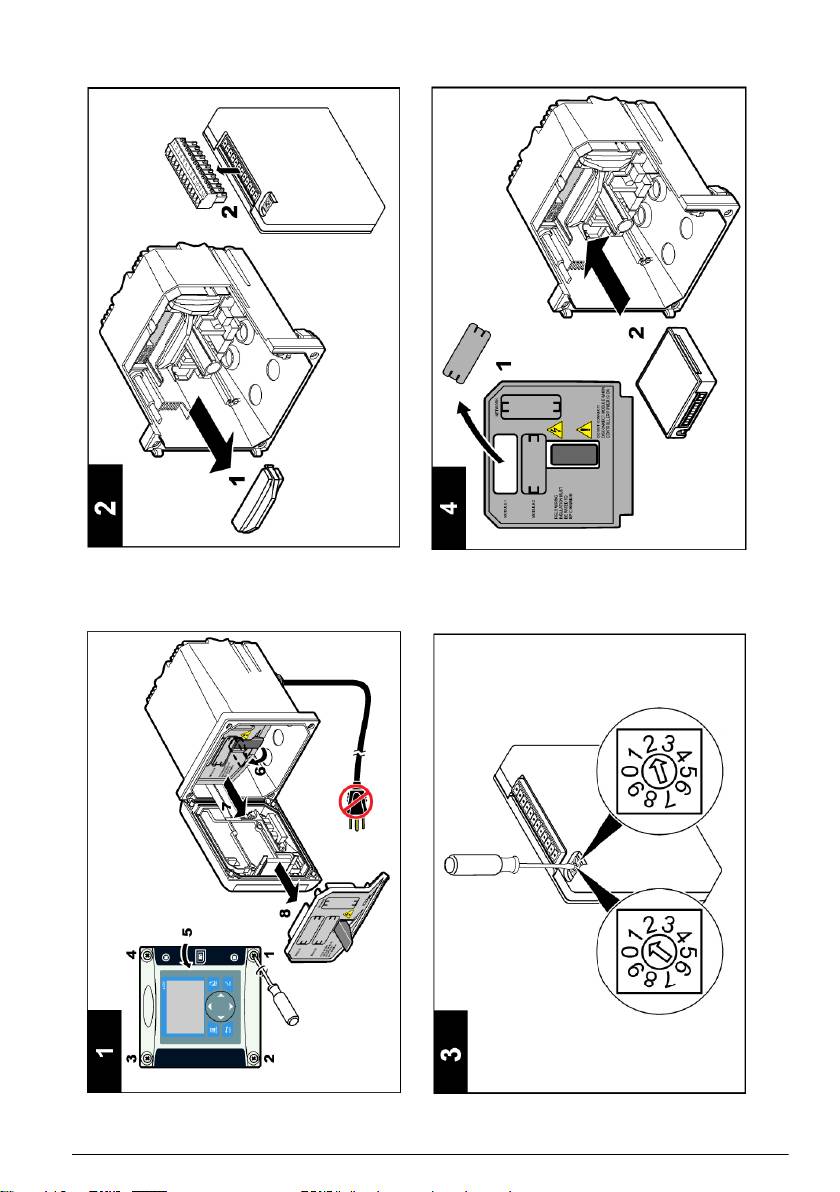

Raadpleeg de volgende geïllustreerde stappen en de bedradingstabel om de module te installeren

en de sensor aan te sluiten Tabel 1.

Sluit alle massa-/afgeschermde draden van de sensor aan op de massaschroeven van de

controllerbehuizing.

Opmerking: Als de sensorkabel niet lang genoeg is om de controller te bereiken, zijn een verbindingskabel en een

verbindingsdoos nodig om de kabel te verlengen.

Tabel 1 Bedrading sensor opgeloste zuurstof en zuurstofbinder

Klem Beschrijving Opgeloste zuurstof Zuurstofbinder

1 Temp + Zwart Zwart

2 Temp - Blauw Blauw

3 — — —

4 — — —

5 Massa Groen Groen

6 Aarde Geel Geel

7 — — —

8 — — —

9 Werkelektrode Wit Wit

10 Tegenelektrode Rood Grijs

11 Referentie-elektrode - Transparant

12 — — —

Stel in Stap 3 van de volgende reeks de schakelaar als volgt in:

Schakelaarinstelling Beschrijving

Instelling 1 Opgeloste zuurstof

Instelling 2 Zuurstofbinder

40 Nederlands
