Монтаж

Монтаж

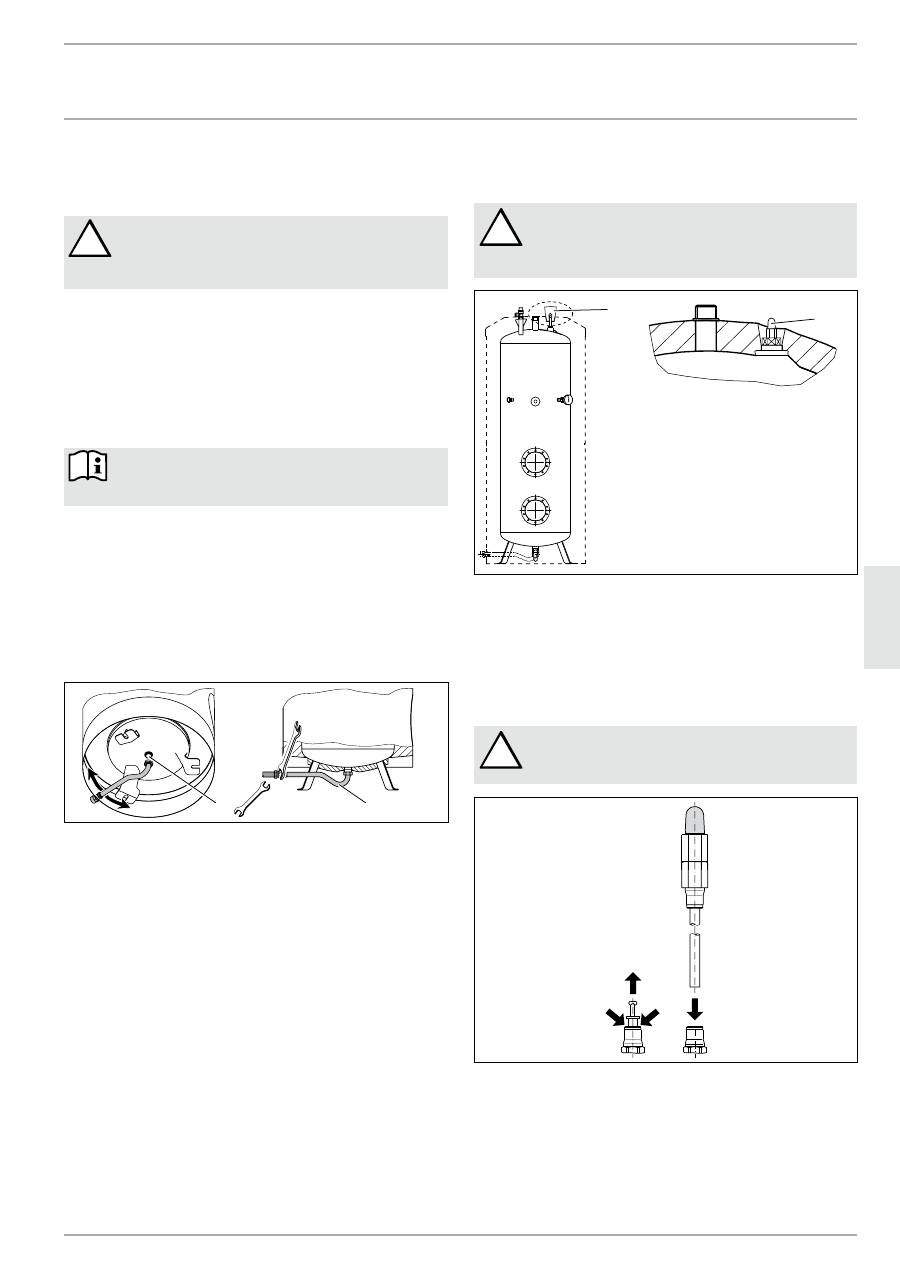

8.  Мо

нтаж

8.1  транспортировка

!

SB 302 S и SB 402 S

Для транспортировки к мест у установки

рекомендуется демонтировать облицовк у

накопителя, чтобы не загрязнить ее и не повредить.

8.2  Место монтажа

установку прибора производить в отапливаемом помещении

рядом с точкой отбора, прибор следует прикрепить к полу.

8.3  Монтаж

8.3.1  Подключение холодной воды и установка

предохранительного узла

Все работы по подключению воды и монтажу

прибора необходимо производить в соответствии

с инструкцией.

»

разместить резервуар на месте его монтажа и выровнять по

вертикали.

»

Выполнить подключение холодной воды и установить

предохранительный узел.  при этом следует учесть,, что, в

зависимости от статического давления, может дополнительно

потребоваться редукционный клапан (см. главу «Специальные

принадлежности/ предохранительный комплект и

редукционный клапан»).

SB 302 S и SB 402 S

26

�0

2�

09

�0

03

5

1

2

1

Штуцер холодной воды

2

труба для подводки холодной воды

»

подсоединить трубу холодной воды непосредственно к

штуцеру или использовать трубу для подводки, пропустив ее

между опорами резервуара.

»

при завинчивании трубу необходимо удерживать ключом

(размер 36).

»

проверить устойчивость соединительной трубы и при

необходимости закрепить ее дополнительно.

8.3.2

Проверка/Монтаж сигнального анода

SB 302 S и SB 402 S

!

Опасность повреждения!

Запрещается эксплуатация прибора без индикатора

износа или с поврежденным индикатором износа,

так как износ анода приведет к протеканию воды.

26

�0

2�

09

�0

04

6

1

2

1

защитное устройство для транспортировки

2

индикация износа сигнального анода

»

защитное устройство для транспортировки нужно удалить.

»

проверить индикатор износа на наличие повреждений,

полученных при транспортировке.

SB 602 AC и SB 1002 AC

!

Опасность повреждения!

При эксплуатации без индикатора степени износа

анода заглушка должна оставаться в штуцере.

26

�0

2�

09

�0

03

1

»

Вытащить заглушку, надавив одновременно на упорное кольцо.

»

Вставить до упора открытый конец трубы индикатора степени

износа анода.

»

приклеить наклейку «указание к сигнальному аноду» на видном

месте на теплоизоляционном материале.

50

| SB S | SB AC

www.StieBel-eltron.CoM

Монтаж

Монтаж

8.3.3

При необходимости подготовить подключение

циркуляционной линии

»

циркуляционный трубопровод подключается к штуцеру

циркуляционного контура, но при необходимости можно

использовать также и штуцер для термометра (см. главу

«технические характеристики / размеры и соединения»).

SB 302 S и SB 402 S

Установить облицовку накопителя перед стыком для

воды и, при необходимости, перед циркуляционной

магистралью или электронагревательным фланцем.

После проверки герметичности установить

цокольную панель.

»

при использовании стыка для циркуляционной магистрали в

зоне стыка (углубление в пеноматериале) необходимо вырезать

отверстие для циркуляционной магистрали в облицовке

накопителя.

»

удалить теплоизоляцию в зоне подключения трубопровода.

»

пропустить циркуляционную трубу через отверстие в

облицовке резервуара и подключить ее.

»

заизолировать стык для циркуляционной магистрали.

»

навинтить прилагаемый переходник 1/2 с плоским

уплотнителем и удлинителем.

»

закрыть отверстие в облицовке резервуара при помощи

прилагаемой клеящейся заглушки.

SB AC

Д ля данной модели прибора ус тановка

теплоизоляции выполняется до подключения

циркуляционной линии.

Штуцер циркуляционного контура следует удлинить

примерно на 150  ММ.  Выполнить установку

теплоизоляции, следуя указаниям главы «Монтаж

теплоизоляционного материала».

Подключить циркуляционную линию.

8.3.4  Монтаж теплоизоляционного материала

теплоизоляционный материал предлагается в качестве

принадлежностей (см. главу «описание устройства /

принадлежности»).

»

установка теплоизоляции производится в соответствии с

приложением. при этом нужно обеспечить достаточное для

монтажа пространство.

.

SB 602 AC и SB 1002 AC

»

пропустить удлинитель индикатора анода через отверстие в

верхней панели.

8.3.5  Установка специальных принадлежностей

SB AC: Колпачок из стиропора в нижнем отверстии

фланца предназначен также для правильного

п оз и ц и о н и р о в а н и я   т е п л о и з о л я ц и и   н а д

отверстиями фланца. При установке специальных

принадлежностей в нижнем отверстии фланца

вставить колпачок из стиропора в верхнее

отверстие фланца.

»

установить специальные принадлежности в соответствии с

прилагаемыми руководствами по эксплуатации и монтажу.

»

закрыть отверстия фланца теплообменником, нагревательным

фланцем, панелью глухого фланца или ввинчивающимся

нагревательным элементом. Следует соблюдать гальваническое

разделение с баком.

8.3.6  Подвод воды и установка предохранительного

узла

Все работы по подключению воды и монтажу

прибора необходимо производить в соответствии

с инструкцией.

»

хорошо промыть трубопровод.

»

Выполнить подключение линии горячей воды.

»

подобрать размеры выпускной трубы таким образом, чтобы

горячая вода могла вытекать беспрепятственно при полностью

открытом предохранительном клапане.  продувочное

отверстие предохранительного клапана должно оставаться

открытым в атмосферу.

»

Смонтировать продувочный трубопровод предохранительного

узла с постоянным уклоном вниз.

»

необходимо соблюдать указания из инструкции по монтажу

предохранительного комплекта.

8.3.7  Установка термометра

26

�0

2�

09

�0

04

6

»

Вставить термометр до упора и выровнять его..
