Инструкция к Радиатору Stiebel Eltron CBS 20 S с 07.03.2011

Bedienung und installation

operating and installation instruCtions

utilisation et installation

geBruik en installatie

oBsługa i instalaCja

oBsluha a instalaCe

haszn

lati

s telep

tmutat

Обслуживание и устанОвка

» CBs 20 s

Wand-sChnellheizer | Wall mounted fan heater | ConveCteurs soufflant mural

Wand-snelverWarmer | na

Cienny ogrzeWaCz szyBkonagrzeWająCy

konvektor | fali gyors h

sug

стенная система быстрОгО ОбОгрева

2 |CBs 20 s

www.stiebel-eltron.com

c26

Montageanweisung beachten!

Made in E.C.

Typ: CBS 20 S

Nr.: 185274 -

8249 - 100001

2,0 kW

1/N ~ 230 V 50 Hz

8,7 A

IP24

ME 71

АЯ 46

XXXX - XXXXXX

c26

121 mm

26 mm

275 mm

0 m

ww.stiebel-eltron.com

CBs 20 s | 3

eut

deutsch

1. Allgemeine

Hinweise

Bitte lesen!

Lesen sie diese Anleitung

vor der Bedienung sorgfäl-

tig durch und bewahren sie sie auf.

Geben sie sie im Falle einer Weiter-

gabe des Gerätes an den nachfol-

genden Benutzer weiter.

1.1 Zeichenerklärung

Symbole in dieser Dokumenta-

tion

In dieser dokumentation werden

Ihnen symbole und hervorhebun-

gen begegnen. diese haben folgen-

de Bedeutung:

Verletzungsgefahr!

Hinweis auf mögliche Ver-

letzungsrisiken für den

Installateur oder den Benutzer

und auf mögliche Gerätebeschä-

digung!

Lebensgefahr durch

Stromschlag!

Gefahr durch

Verbrennungen!

Beschädigungsgefahr!

Hinweis auf eine mögliche

Gefahrensituation, die

während der Installation des Ge-

rätes oder während des Betriebs

entstehen könnte und Schäden

am Gerät bzw. eine Umweltschä-

digung oder wirtschaftliche Schä-

den verursachen kann.

Bitte lesen!

Lesen sie diesen Abschnitt

sorgfältig durch.

dieses symbol zeigt Ihnen, dass

sie etwas tun müssen. die erfor-

derlichen handlungen werden

schritt für schritt beschrieben.

diese Markierung ist ein Verweis zur

Abbildung A.

Symbole am Gerät

symbol hat folgende Bedeutung:

Geräteentsorgung

Geräte mit dieser Kenn-

zeichnung gehören nicht

in die Restmülltonne und sind

getrennt zu sammeln und zu ent-

sorgen.

Gerät nicht abdecken

Legen sie niemals Gegen-

stände oder textilien auf

das Gerät. die Gegenstände bzw.

die textilien können sich entzün-

den.

2. Sicherheit

2.1 Bestimmungsgemäße

Verwendung

das Gerät dient zur erwärmung von

Wohn räumen.

eine andere oder darüber hinaus-

gehende Benutzung gilt als nicht

bestimmungsgemäß. Zum bestim-

mungsgemäßen Gebrauch gehört

auch das Beachten dieser Anleitung.

Bei Änderungen oder umbauten

am Gerät erlischt jegliche Gewähr-

leistung!

das Gerät ist für den einsatz im häus-

lichen umfeld vorgesehen. es kann

von nicht eingewiesenen Personen

sicher bedient werden. In nicht

häuslicher umgebung, z. B. im Klein-

gewerbe, kann das Gerät ebenfalls

verwendet werden, sofern die Be-

nutzung in gleicher Weise erfolgt.

2.2 Sicherheitshinweise

Beachten sie die nachfolgenden si-

cherheitshinweise und Vorschriften.

Betreiben sie das Gerät nur komplett

installiert und mit allen sicherheits-

einrichtungen.

Vorsicht!

Um eine Gefährdung durch

ein unbeabsichtigtes Rück-

setzen des Schutztemperaturbe-

grenzers zu vermeiden, darf das

Gerät nicht über eine externe

Schaltvorrichtung wie beispiels-

weise eine Zeitschaltuhr versorgt

werden oder mit einem Strom-

kreis verbunden sein, der regel-

mäßig durch eine Einrichtung

ein- und ausgeschaltet wird.

Betreiben Sie das Gerät

nicht ...

... wenn die Räume durch Chemi-

kalien, Staub, Gase oder Dämpfe

feuer- oder explosionsgefährdet

sind.

... in unmittelbarer Nähe von Lei-

tungen oder Behältnissen, die

brenn bare oder explosionsge-

fährdete Stoffe führen oder ent-

halten.

... wenn die Mindestabstände zu

angrenzenden Objektflächen

unterschritten werden.

Siehe Kapitel „Technische Daten“.

Verbrennungsgefahr!

Die Gehäuseoberflächen

des Gerätes und die aus-

tretende Luft werden bei Betrieb

heiß (über 80 °C).

Verletzungsgefahr!

Sollten Kinder oder Perso-

nen mit eingeschränkten

körperlichen, sensorischen oder

geistigen Fähigkeiten das Gerät

bedienen, stellen Sie sicher, dass

dies nur unter Aufsicht oder nach

entsprechender Einweisung

durch eine für ihre Sicherheit zu-

ständige Person geschieht.

Beaufsichtigen Sie Kinder, um si-

cherzustellen, dass diese nicht mit

dem Gerät spielen!

2.3 Sicherheitsabstände

Achten sie darauf, dass sie zu

Möbeln und textilien oder sons-

tigen brennbaren oder nicht

brennbaren Materialien die

sicherheitsabstände einhalten.

das gilt insbesondere für das

Luftaustrittsgitter. siehe Kapitel

„technische daten“.

die Warmluft muss ungehindert aus-

treten können!

2.4 CE-Kennzeichnung

die ce-Kennzeichnung belegt, dass

das Gerät alle grundlegenden Anfor-

derungen erfüllt:

Richtlinie über die elektromag-

netische Verträglichkeit

Niederspannungsrichtlinie

3. Gerätebeschreibung

das Gerät ist ein elektro-direktheiz-

gerät zur Wandmontage. es eignet

sich z. B. als Vollheizung im Bade-

zimmer oder als Übergangs- und

ergänzungsheizung für kleinere

Räume wie z. B. hobbyraum und

Gästezimmer.

Zur erwärmung wird die Raumluft

vom Ge räte gebläse über Öffnungen

in der Rückwand angesaugt, vom

heizkörper erwärmt und über das

unten am Gerät sitzenden Luftaus-

trittsgitter gleichmäßig und zugfrei

ausgeblasen.

das Gerät nehmen sie in Betrieb,

indem sie den stecker in die steck-

dose stecken.

Im Fall von Überhitzung schaltet die

sicherheitsvorrichtung die heizele-

mente und den Motor automatisch

ab. Gehen sie wie folgt vor:

Ziehen sie den stecker aus der

steckdose.

Beseitigen sie die ursache der

Überhitzung (zum Beispiel

hindernisse vor dem Lufteintritt-

oder austrittgitter, ungewöhn-

liche schmutzansammlungen

oder Ähnliches).

Lassen sie das Gerät > 15 Minu-

ten lang abkühlen.

stecken sie den stecker in die

steckdose und überprüfen

sie, ob das Gerät einwandfrei

funktioniert.

3.1 Lieferumfang

Wand-schnellheizer mit An-

schlussleitung und stecker

Wandhalterung

Bedienungs- und

Installationsanleitung

4. Bedienung

Mit dem temperatur-Wähler können

sie die gewünschte Raumtemperatur

stufenlos einstellen. Über den tem-

peraturregler im Gerät wird dann die

Raumluft durch wiederholtes kurzes

heizen konstant auf dem eingestell-

ten Wert gehalten.

Wollen sie das Gerät als Frostschutz-

wächter verwenden, drehen sie den

temperatur-Wähler entgegen dem

uhrzeigersinn bis zum endanschlag.

In dieser stellung schaltet der tem-

peraturregler die heizung automa-

tisch ein, falls die Raumtemperatur

auf ca. 7 °c absinkt.

Gerät abschalten

Zur Außerbetriebnahme

ziehen sie den Netzstecker

des Gerätes.

5. Reinigung, Pflege

und Wartung

sollten am Gerätegehäuse leichte

bräunliche Verfärbungen auftreten,

reiben sie diese möglichst sofort mit

einem feuchten tuch ab. Reinigen sie

das Gerät in kaltem Zustand mit ge-

bräuchlichen Pflegemitteln. Vermei-

den sie scheuernde und ätzende

Pflegemittel.

Achtung!

Sprühen Sie kein Reini-

gungsspray in die Luft-

schlitze.

6. Was tun wenn ...

... das Gerät nicht heizt:

Überprüfen sie die eingestellte tem-

peratur am Gerät und die sicherung

in der hausinstallation.

Können sie den Fehler nicht behe-

ben, rufen sie den Fachhandwerker.

Zur besseren und schnelleren hilfe

teilen sie ihm die Nummer (e-Nr.

XXXXXX F-Nr. XXXXXXXX) vom ty-

penschild mit:

7. Sicherheit

7.1 Landesspezifische Si-

cherheitshinweise

Beachten sie bei der Installation

diese Installationsanleitung.

Wir gewährleisten eine einwandfreie

Funktion und Betriebssicherheit nur,

wenn das für das Gerät bestimmte

Original-Zubehör und die originalen

ersatzteile verwendet werden.

7.2 Vorschriften, Normen

und Bestimmungen

Beschädigungsgefahr!

Beachten Sie das Typen-

schild. Die angegebene

Spannung muss mit der Netz-

spannung übereinstimmen.

Hinweis

Beachten sie die Bau- und

Garagenverordnung des

Landes.

Lebensgefahr durch

Stromschlag!

Führen Sie alle elektri-

schen Anschluss- und Installa-

tionsarbeiten nach den VDE-Be-

stimmungen (DIN VDE 0100), den

Vorschriften des zuständigen

Energieversorgerunternehmens

sowie den entsprechenden na-

tionalen und regionalen Vor-

schriften aus.

Befestigungshinweis!

Sie dürfen das Gerät nur

an einer senkrechten, bis

mindestens 85 °C tempe-

raturbeständigen Wand anbrin-

gen.

Halten Sie Mindestabstände zu

angrenzenden Objektflächen ein.

Sie dürfen das Gerät nicht unmit-

telbar unterhalb einer Wandsteck-

dose anbringen.

4 |CBs 20 s

www.stiebel-eltron.com

Wichtiger Hinweis!

Beachten Sie bei der Ins-

tallation des Heizgerätes

in Räumen mit Badewanne und/

oder Dusche den Schutzbereich

nach VDE 0100 Teil 701 in Abstim-

mung mit den Angaben auf dem

Geräte-Typenschild.

Lebensgefahr durch

Stromschlag!

Bringen Sie das Gerät so

an, dass Schalt- und Re-

gelvorrichtungen nicht von einer

in der Badewanne oder unter der

Dusche befindlichen Person be-

rührt werden können.

8. Montage

Achten sie darauf, dass bauseits

ein ausreichender Leistungs-

querschnitt verlegt wurde.

Achten sie darauf, dass sie das

Gerät mit einem Abstand von

mindestens 10 cm seitlich der

steckdose montieren.

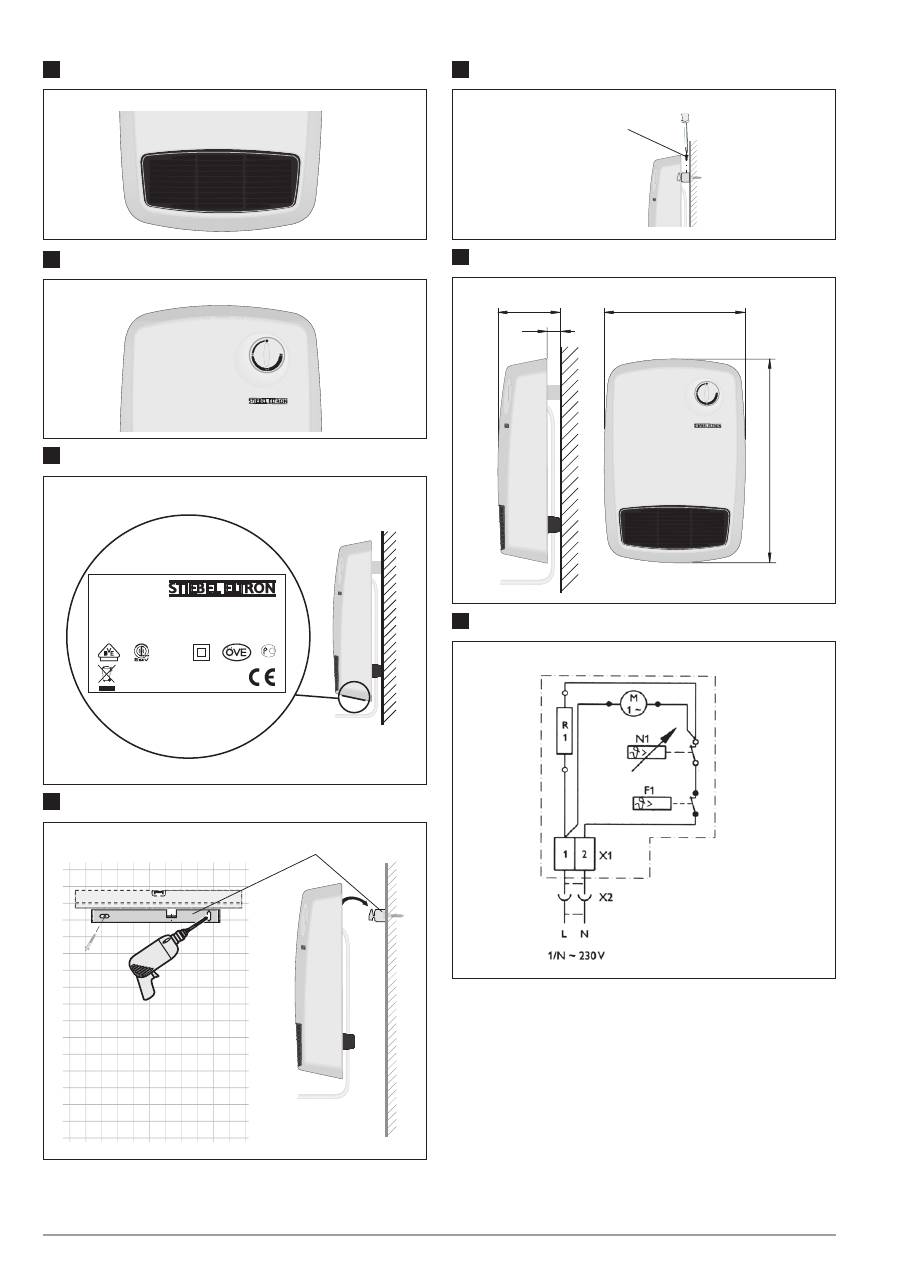

8.1 Montage des Gerätes

Zur Befestigung des Gerätes gehen

sie wie folgt vor:

Befestigen sie die Aufhänge-

leiste mit dem Ausschnitt der

Lasche nach oben.

schrauben sie die beiliegende

Auf hängeleiste waagerecht an

die Wand.

Verwenden sie dazu geeig-

nete Be festigungsmaterialien

(schrauben, dübel) je nach

Wandart.

Mit dem horizontalen und vertika-

len Langloch ist ein Ausgleich beim

Verlaufen der Befestigungsbohrung

möglich.

hängen sie das Gerät mit den

oberen senkrechten Aussparun-

gen der Gerä terückwand in die

Aufhänge leiste ein.

Verschrauben sie Gerät

und Aufhängeleiste mit der

Befesti gungsschraube.

1 Aufhängeleiste

2 Befestigungsschraube

8.2 Elektrischer Anschluss

stecken sie den stecker in die

steckdose.

9. Technische Daten

9.1 Sicherheitsabstände

Mindestabstände

Zum Luftaustrittsgitter 500 mm

Zu den Geräteseiten

100 mm

Zur Geräteoberseite

200 mm

Zur Geräteunterseite

100 mm

Zur Geräterückwand

26 mm

Zur Anschlussdose

100 mm

9.2 Datentabelle

CBS 20 S

185274

Anschlussleistung

2000

Phasen

1/N

Nennspannung

230

Frequenz

einstellbereich

°c

5-35

Frostschutzstellung

°c

höhe

400

Breite

275

tiefe

121

Gewicht

schutzart (IP)

IP24

schutzklasse

Farbe

reinweiß, RAL 9010

9.3 Maße

9.4 Schaltplan

eut

KuNdeNdIeNst uNd GARANtIe

Erreichbarkeit

Sollte einmal eine Störung an einem unserer Produkte auftreten,

stehen wir Ihnen natürlich mit Rat und Tat zur Seite.

Rufen Sie uns an:

0180 3 702020 (0,09 €/min bei Anrufen aus dem deutschen Fest-

netz. Maximal 0,42 €/min bei Anrufen aus Mobilfunknetzen.)

oder schreiben Sie uns:

Stiebel Eltron GmbH & Co. KG

- Kundendienst -

Fürstenberger Straße 77, 37603 Holzminden

E-Mail: kundendienst@stiebel-eltron.de

Fax: 0180 3 702025 (0,09 €/min aus dem deutschen Festnetz.

Maximal 0,42 €/min bei Anrufen aus Mobilfunknetzen.)

Weitere Anschriften sind auf der letzten Seite aufgeführt.

Unseren Kundendienst erreichen Sie telefonisch rund um die Uhr,

auch an Samstagen und Sonntagen sowie an Feiertagen. Kunden-

diensteinsätze erfolgen während unserer Geschäftszeiten (von

7.30 bis 16.30 Uhr, freitags bis 14.00 Uhr). Als Sonderservice bieten

wir Kundendiensteinsätze bis 22 Uhr. Für diesen Sonderservice

sowie Kundendiensteinsätze an Sams-, Sonn- und Feiertagen

werden höhere Preise berechnet.

Garantiebedingungen

Diese Garantiebedingungen regeln zusätzliche Garantieleistungen

von uns gegenüber dem Endkunden. Sie treten neben die gesetz-

lichen Gewährleistungsansprüche des Kunden. Die gesetzlichen

Gewährleistungsansprüche gegenüber den sonstigen Vertrags-

partnern sind nicht berührt.

Diese Garantiebedingungen gelten nur für solche Geräte, die vom

Endkunden in der Bundesrepublik Deutschland als Neugeräte

erworben werden. Ein Garantievertrag kommt nicht zustande,

soweit der Endkunde ein gebrauchtes Gerät oder ein neues Gerät

seiner seits von einem anderen Endkunden erwirbt.

Inhalt und Umfang der Garantie

Die Garantieleistung wird erbracht, wenn an unseren Geräten ein

Herstellungs- und/oder Materialfehler innerhalb der Garantie-

dauer auftritt. Die Garantie umfasst jedoch keine Leistungen für

solche Geräte, an denen Fehler, Schäden oder Mängel aufgrund

von Verkalkung, chemischer oder elektrochemischer Einwirkung,

fehlerhafter Aufstellung bzw. Installation sowie unsachgemäßer

Einregulierung, Bedienung oder unsachgemäßer Inanspruch-

nahme bzw. Verwendung auftreten. Ebenso ausgeschlossen sind

Leistungen aufgrund mangelhafter oder unterlassener Wartung,

Witterungs einflüssen oder sonstigen Naturerscheinungen.

Die Garantie erlischt, wenn am Gerät Reparaturen, Eingriffe oder

Abänderungen durch nicht von uns autorisierte Personen vor-

genommen wurden.

Die Garantieleistung umfasst die sorgfältige Prüfung des Gerätes,

wobei zunächst ermittelt wird, ob ein Garantieanspruch besteht.

Im Garantiefall entscheiden allein wir, auf welche Art der Fehler

behoben wird. Es steht uns frei, eine Reparatur des Gerätes aus-

führen zu lassen oder selbst auszuführen. Etwaige ausgewechselte

Teile werden unser Eigentum.

Für die Dauer und Reichweite der Garantie übernehmen wir sämt-

liche Material- und Montagekosten.

Soweit der Kunde wegen des Garantiefalles aufgrund gesetz-

licher Gewährleistungsan sprüche gegen andere Vertragspartner

Leistungen erhalten hat, entfällt eine Leistungs pflicht von uns.

Soweit eine Garantieleistung erbracht wird, übernehmen wir

keine Haftung für die Beschädigung eines Gerätes durch Dieb-

stahl, Feuer, Aufruhr oder ähnliche Ursachen.

Über die vorstehend zugesagten Garantie leistungen hinausgehend

kann der Endkunde nach dieser Garantie keine Ansprüche wegen

mittelbarer Schäden oder Folgeschäden, die durch das Gerät ver-

ursacht werden, insbesondere auf Ersatz außerhalb des Gerätes

entstandener Schäden, geltend machen. Gesetzliche Ansprüche

des Kunden uns gegenüber oder gegenüber Dritten bleiben un-

berührt.

Garantiedauer

Für im privaten Haushalt eingesetzte Geräte beträgt die Garantie-

dauer 24 Monate; im übrigen (zum Beispiel bei einem Einsatz der

Geräte in Gewerbe-, Handwerks- oder Industriebetrieben) beträgt

die Garantiedauer 12 Monate.

Die Garantiedauer beginnt für jedes Gerät mit der Übergabe des

Gerätes an den Kunden, der das Gerät zum ersten Mal einsetzt.

Garantieleistungen führen nicht zu einer Verlängerung der Garan-

tiedauer. Durch die erbrachte Garantieleistung wird keine neue

Garantiedauer in Gang gesetzt. Dies gilt für alle erbrachten Ga-

rantieleistungen, insbesondere für etwaig eingebaute Ersatzteile

oder für die Ersatzlieferung eines neuen Gerätes.

Inanspruchnahme der Garantie

Garantieansprüche sind vor Ablauf der Garantiedauer, innerhalb

von zwei Wochen, nachdem der Mangel erkannt wurde, bei uns

anzumelden. Dabei müssen Angaben zum Fehler, zum Gerät und

zum Zeitpunkt der Feststellung gemacht werden. Als Garantie-

nachweis ist die Rechnung oder ein sonstiger datierter Kaufnach-

weis beizufügen. Fehlen die vorgenannten Angaben oder Unter-

lagen, besteht kein Garantieanspruch.

Garantie für in Deutschland erworbene, jedoch außerhalb

Deutschlands eingesetzte Geräte

Wir sind nicht verpflichtet, Garantieleistungen außerhalb der

Bundesrepublik Deutschland zu erbringen. Bei Störungen eines

im Ausland eingesetzten Gerätes ist dieses gegebenenfalls auf

Gefahr und Kosten des Kunden an den Kundendienst in Deutsch-

land zu senden. Die Rücksendung erfolgt ebenfalls auf Gefahr und

Kosten des Kunden. Etwaige gesetzliche Ansprüche des Kunden

uns gegenüber oder gegenüber Dritten bleiben auch in diesem

Fall unberührt.

Außerhalb Deutschlands erworbene Geräte

Für außerhalb Deutschlands erworbene Geräte gilt diese Garantie

nicht. Es gelten die jeweiligen gesetzlichen Vorschriften und ge-

gebenenfalls die Lieferbedingungen der Ländergesellschaft bzw.

des Importeurs.

kundendienst und garantie

www.stiebel-eltron.com

CBs 20 s | 5

6 |CBs 20 s

www.stiebel-eltron.com

uMWeLt uNd RecycLING

Entsorgung von Transportverpackung

Damit Ihr Gerät unbeschädigt bei Ihnen ankommt, haben wir es

sorgfältig verpackt. Bitte helfen Sie, die Umwelt zu schützen, und

überlassen Sie die Verpackung dem Fachhandwerk bzw. Fachhan-

del. Wir beteiligen uns gemeinsam mit dem Großhandel und dem

Fachhandwerk/Fachhandel in Deutschland an einem wirksamen

Rücknahme- und Entsorgungskonzept für die umweltschonende

Aufarbeitung der Verpackungen.

Entsorgung von Altgeräten in Deutschland

Geräte mit dieser Kennzeichnung gehören nicht in den

Restmüll. Sammeln und entsorgen Sie diese Geräte

getrennt.

Im Rahmen des Elektro- und Elektronikgerätegesetzes (ElektroG)

ist die kostenlose Rückgabe dieses Gerätes bei Ihrer kommunalen

Sammelstelle gewährleistet.

Wir Hersteller sorgen im Rahmen der Produktverantwortung für

eine umweltgerechte Behandlung und Verwertung der Altgeräte.

Weitere Informationen erhalten Sie über Ihre Kommune oder Ihren

Fachhandwerker/Fachhändler.

Über das Rücknahmesystem werden hohe Recyclingquoten der

Materialien erreicht, um Deponien und die Umwelt zu entlas-

ten. Damit leisten wir gemeinsam einen wichtigen Beitrag zum

Umweltschutz.

Bereits bei der Entwicklung neuer Geräte achten wir auf eine hohe

Recyclingfähigkeit der Materialien. Die Voraussetzung für eine

Material-Wiederverwertung sind die Recycling-Symbole und die

von uns vorgenommene Kennzeichnung nach DIN EN ISO 11469

und DIN EN ISO 1043, damit die verschiedenen Kunststoffe ge-

trennt gesammelt werden können.

Entsorgung außerhalb Deutschlands

Entsorgen Sie dieses Gerät fach- und sachgerecht nach den örtlich

geltenden Vorschriften und Gesetzen.

umWelt und reCyCling

eut

www.stiebel-eltron.com

CBs 20 s | 7

NOtIZeN

8 |CBs 20 s

www.stiebel-eltron.com

eNGLIsh

1. General informa-

tion

Please read carefully.

Read these instructions

carefully before operating

the appliance and retain them for

future reference. If the appliance

is passed on to a third party plea-

se hand these instructions to the

new user.

1.1 Key to symbols

Symbols in this documentation

In these instructions you will come

across symbols and highlights.

these have the following meaning:

Risk of injury!

Information regarding

possible risks of injury

for installer or users and poten-

tial equipment damage.

Risk to life through

electrocution!

Risk of burning!

Risk of damage

Information regarding si-

tuations that carry a risk

of equipment damage, environ-

mental pollution or material loss

during installation or operation

of the appliance.

Please read carefully.

Read this section carefully.

this symbol indicates that you

have to do something. the

action you need to take is de-

scribed step by step.

this marking is a reference to Fig. A.

Symbols on the appliance

this symbol is defined as follows:

Appliance disposal

Appliances with this

marking are not suitable

for general waste disposal, and

should therefore be disposed of

separately.

Never cover the

appliance

Never place any items of

laundry on top of the appliance:

Fire hazard.

2. Safety

2.1 Intended use

this appliance is designed to heat

living areas.

Any other use beyond that descri-

bed shall be deemed inappropriate.

Observation of these instructions is

also part of the correct use of this

appliance. Any modifications or

conversions to the appliance void

all warranty rights.

this appliance is designed for do-

mestic use. It can be safely operated

by untrained personnel. the appli-

ance can also be used in a non-do-

mestic environment, e.g. in a small

business, as long as it is used in the

same way.

2.2 Safety information

Observe the following safety infor-

mation and regulations.

Operate the appliance only when

fully installed and with all safety

equipment fitted.

CAUTION

To prevent risk caused

by the temperature limi-

ter being reset unintentionally,

never supply the appliance via

an external switching facility,

such as a time switch, or con-

nect it to a power circuit that is

regularly switched on and off by

a device.

Never operate this

appliance...

... in rooms where the appliance

is at risk from fire or explosion as

a result of chemicals, dust, gases

or vapours.

... in the direct proximity of pipes

or receptacles that carry or con-

tain flammable or explosive ma-

terials.

... if the minimum clearances to

adjacent surfaces are not main-

tained.

Risk of burns!

The surfaces of the ap-

pliance casing and the

expelled air become hot during

operation (above 80 °C).

Risk of injury!

Where children or per-

sons with limited physi-

cal, sensory or mental capabili-

ties are allowed to control this

appliance, ensure that this will

only happen under supervision

or after appropriate instruction

by a person responsible for their

safety.

Children must be supervised to

ensure that they do not play with

the appliance.

2.3 Safety clearances

ensure that safety clearances

towards furniture and textiles

or other flammable or non-

flammable materials are main-

tained. this applies particularly

to air discharge grilles. see

chapter “specification”.

the hot air must be able to escape

without hindrance.

2.4 CE designation

the ce designation shows that the

appliance meets all essential requi-

rements according to the:

electromagnetic compatibility

directive

Low Voltage directive

3. Appliance descrip-

tion

the appliance is an electric direct

heater for installation on a wall. It is

suitable as, for example, a complete

heating system in bathrooms, or for

use between seasons and use as a

booster heater in smaller rooms,

such as hobby and guest rooms.

For heating, the room air is drawn in

by the appliance fan via apertures in

the back panel, heated by the hea-

ting element, and blown out evenly,

without causing a draught, via the

air discharge grille at the bottom of

the appliance.

you start the appliance by plugging

it into a suitable socket.

If the appliance overheats, the sa-

fety device automatically switches

the heating elements and motor off.

Proceed as follows:

Pull the plug from the socket.

Remove the cause of overhea-

ting (for example an obstruc-

tion in front of the air inlet or

outlet grille, unusually high

levels of accumulated dirt, or

similar causes).

Let the appliance cool down for

> 15 minutes.

Put the plug back into the so-

cket and check that the appli-

ance functions correctly.

3.1 Standard delivery

Rapid-action wall mounted

heater with power cable and

plug

Wall mounting bracket

Operating and installation

instructions

4. Operation

the required room temperature can

be infinitely adjusted by means of

the temperature selector. the set

temperature of the room air is then

constantly maintained by repeated,

brief heating via the thermostat in

the appliance.

If you want to use the appliance as a

frost stat, turn the temperature se-

lector anti-clockwise as far as it will

go. In this position, the thermostat

switches the heating on automati-

cally if the room temperature drops

to approx. 7 °c.

Switching off the

appliance

to shut down, unplug the

appliance.

5. Cleaning, care and

maintenance

If a pale brownish discolouration ap-

pears on the appliance casing, wipe

this off as soon as possible with a

damp cloth. clean the appliance

when cold with ordinary cleaning

products. Avoid abrasive or corro-

sive cleaning products.

Please note:

Never spray cleaning

spray into the air slot.

6. What to do if ...

... the appliance does not heat up:

check the temperature set at the

appliance and the McB/fuse in your

fuse box.

If you cannot remedy the fault,

contact your contractor. to facili-

tate and speed up your enquiry,

please provide the serial number (e

number XXXXXX F no. XXXXXXXX)

from the type plate:

7. Safety

7.1 Country-specific safety

information

Observe these installation instructi-

ons during installation.

We guarantee trouble-free opera-

tion and operational reliability only

if the original accessories and spare

parts intended for the appliance are

used.

7.2 Instructions, standards

and regulations

Risk of damage

Observe the type plate.

The specified voltage

must match the mains voltage.

Note

Observe the Building and

Garage Regulations [or

local regulations].

Risk to life through

electrocution!

All electrical connection

and installation work must be

carried out in accordance with

VDE regulations (DIN VDE 0100)

[or local regulations], the rules of

your local power supply utility,

and relevant national and local

regulations.

Fixing information

Only fit the appliance

to a vertical wall that is

temperature-resistant to

at least 85 °C.

Maintain minimum clearances to

adjacent surfaces.

Never install the appliance di-

rectly below a wall socket.

Important information

When installing the hea-

ting appliance in rooms

with a bath and/or shower, ob-

serve the safety zone according

to VDE 0100, section 701, in ac-

cordance with the details on the

appliance type plate.

Risk to life through

electrocution!

Install the appliance in

such a way that control

equipment cannot be touched

by a person in the bath or sho-

wer.

www.stiebel-eltron.com

CBs 20 s | 9

8. Mounting

ensure that a cable with ade-

quate cross-section has been

laid on site.

ensure that the appliance is fit-

ted with a clearance of at least

10 cm to the side of the socket.

8.1 Appliance installation

to secure the appliance, proceed as

follows:

secure the mounting bracket

with the tab cut-out facing up.

secure the mounting bracket

supplied horizontally on the

wall using screws.

use suitable fixing materials

(screws, rawl plugs) for this,

subject to the type of wall.

the horizontal and vertical slots

enable an adjustment in case the fi-

xing holes are not quite where they

should be.

hook the appliance with the

upper vertical recesses of the

back panel into the mounting

bracket.

secure the appliance and

mounting bracket with the

fixing screw.

1 Mounting bracket

2 Fixing screw

8.2 Electrical connection

Insert the plug into the socket.

9. Specification

9.1 Safety clearances

Minimum clearances

to the air outlet grille

500 mm

to the sides of the appliance

100 mm

to the top of the appliance

200 mm

to the bottom of the appliance

100 mm

to the appliance back panel

26 mm

to the socket

100 mm

9.2 Data table

CBS 20 S

185274

connection output

2000

Phases

1/N

Rated voltage

230

Frequency

setting range

°c

5-35

Frost protection setting

°c

height

400

Width

275

depth

121

Weight

IP rating

IP23

Protection class

colour

pure white, RAL 9010

9.3 Dimensions

9.4 Wiring diagram

Guarantee

For guarantees please refer to the respective terms and conditions of supply for your country.

!

The installation, electrical connection and first operation of this appliance should be carried out by a qualified

installer.

!

The company does not accept liability for failure of any goods supplied which have not been installed and

operated inaccordance with the manufacturer‘s instructions.

Environment and recycling

Recycling of obselete appliances

Appliances with this label must not be disposed off with the general waste. They must be collected separately and disposed off

according to local regulations.

10 |CBs 20 s

www.stiebel-eltron.com

FRANçAIs

1. Remarques géné-

rales

À lire impérativement !

Veuillez lire attentivement

cette notice avant utili-

sation et conservez-la. en cas de

cession de l‘appareil, veuillez les

remettre au nouvel utilisateur.

1.1 Explication des sym-

boles

Symboles graphiques utilisés

dans cette documentation

Vous rencontrerez à la lecture de

cette documentation des symboles

graphiques et des mises en éviden-

ce. qui ont la signification suivante :

Risque de blessures !

Remarque concernant

les risques de blessures

éventuels pour l‘installateur ou

l‘utilisateur et concernant les

dommages éventuels sur l‘ap-

pareil

Danger de mort par

électrocution !

Risque de brûlures !

Risque de détérioration !

Remarque concernant

une situation potentiel-

lement dangereuse qui peut

survenir pendant l‘installation

de l‘appareil ou pendant l‘ex-

ploitation et qui peut entraîner

des dommages sur l‘appareil ou

la pollution de l‘environnement,

ou encore des dommages d‘ord-

re économiques.

À lire impérativement !

Lisez attentivement cette

section.

ce symbole vous indique que

vous devez agir. Les actions

nécessaires sont décrites étape

par étape.

ce marquage est un renvoi vers la

figure A.

Symboles apposés sur l‘appareil

ce symbole signifie :

Recyclage de l‘appareil

Les appareils portant ce

marquage ne doivent pas

être jetés aux ordures ménagères

et doivent être collectés et élimi-

nés séparément.

Ne pas couvrir l‘appareil

Ne posez jamais de vête-

ments sur l‘appareil : risque

d‘incendie.

2. Sécurité

2.1 Utilisation conforme

cet appareil est conçu pour le

chauffage de locaux d‘habitation.

tout emploi sortant de ce cadre est

considéré comme non conforme.

une utilisation conforme de l‘appa-

reil implique le respect de la notice.

toute garantie est annulée en cas

de modifications ou de transforma-

tions apportées à cet appareil.

L‘appareil est destiné à une utilisa-

tion domestique. Il peut être utilisé

par des personnes qui ne disposent

pas de connaissances techniques

particulières. L‘appareil peut égale-

ment être utilisé dans un environne-

ment non domestique, p. ex. dans

des petites entreprises, à condition

que son utilisation soit identique.

2.2 Consignes de sécurité

Respectez les consignes de sécurité

et les prescriptions énoncées par la

suite.

N‘utilisez cet appareil que s‘il est

monté complètement et doté de

tous les dispositifs de sécurité.

ATTENTION

Pour éviter tout risque

de réinitialisation invo-

lontaire de limiteur de tempéra-

ture, l‘appareil ne doit pas être

alimenté par un dispositif de

commande externe comme p.

ex. une horloge de programm-

ation ni être relié à un circuit

électrique qu‘un dispositif active

et désactive régulièrement.

N‘utilisez pas l‘appareil

...

... dans les locaux où existe un

risque d‘incendie ou d‘explosion

en raison de la présence de pro-

duits chimiques, poussières, gaz

ou vapeurs.

... à proximité immédiate de câ-

bles ou récipients susceptibles

de contenir ou de transporter

des matières inflammables ou

explosives.

... si les distances minimales avec

les surfaces d‘objets voisins ne

sont pas respectées.

Risque de brûlures.

Les habillages de l‘ap-

pareil et l‘air rejeté sont

chauds lorsque l‘appareil est en

service (plus de 80 °C).

Risque de blessures !

À moins d‘avoir été super-

visées ou d‘avoir reçu les

instructions d‘usage de la per-

sonne responsable de leur sé-

curité, les personnes (y compris

les enfants) aux capacités physi-

ques, sensorielles ou mentales

réduites ne doivent pas utiliser

cet appareil.

Surveillez les enfants pour vous

assurer qu‘ils ne jouent pas avec

l‘appareil !

2.3 Distances de sécurité

Veillez à respecter les distances

de sécurité avec les meubles et

les textiles ou avec tout autre

matériau inflammable ou inin-

flammable. ceci s‘applique en

particulier à la grille de sortie

d‘air. Voir le chapitre données

techniques.

L‘air chaud doit pouvoir être évacué

librement.

2.4 Marquage CE

Le marquage ce certifie que l‘appa-

reil répond à toutes les exigences

fondamentales :

directive en matière de compa-

tibilité électromagnétique.

directive basse tension .

3. Description de l‘ap-

pareil

cet appareil est un appareil de

chauffage électrique direct pour

montage mural. Il convient par

exemple au chauffage complet

d‘une salle de bains ou en chauffa-

ge d‘appoint ou complémentaire de

petites pièces comme l‘atelier ou les

chambres d‘amis.

Pour réchauffer l‘air, l‘air ambiant

est aspiré par le ventilateur de l‘ap-

pareil via les orifices pratiqués dans

la paroi arrière puis réchauffé par le

corps de chauffe avant d‘être reje-

té par la grille de sortie d‘air qui se

trouve en bas de l‘appareil, de ma-

nière uniforme et sans produire de

courant d‘air.

Pour mettre l‘appareil en service,

branchez la fiche dans la prise.

en cas de surchauffe, le dispositif de

sécurité éteint automatiquement

les éléments de chauffage et le mo-

teur. Procédez comme suit :

débranchez la fiche de la prise.

supprimez l‘origine de la sur-

chauffe (p. ex. des obstacles

devant la grille d‘entrée ou de

sortie d‘air, des accumulations

inhabituelles de saletés ou

similaire).

Laissez l‘appareil refroidir pen-

dant > 15 minutes.

Branchez la fiche dans la prise

et vérifiez que l‘appareil foncti-

onne parfaitement.

3.1 Fourniture

chauffage mural rapide avec

câble de raccordement et fiche

Fixation murale

Instructions d‘utilisation et

d‘installation

4. Utilisation

Le sélecteur de température permet

de régler en continu la température

ambiante souhaitée. Grâce au ther-

mostat présent dans l‘appareil, l‘air

ambiant est constamment mainte-

nu à la valeur réglée par de brèves

périodes de chauffage répétées.

si vous souhaitez utiliser l‘appareil

pour la protection hors gel, tournez

le sélecteur de température dans le

sens antihoraire jusqu‘en butée.

dans cette position, le thermostat

active automatiquement le chauf-

fage si la température ambiante

descend en dessous de 7 °c.

Extinction de l‘appareil

Pour mettre l‘appareil

hors service, débranchez

la fiche secteur de l‘appareil.

5. Nettoyage, entre-

tien et maintenance

si de légères colorations marron

apparaissent sur le boîtier de l‘ap-

pareil, frottez-les dès que possible à

l‘aide d‘un chiffon humide. Nettoyez

l‘appareil quand il est froid en uti-

lisant des produits de nettoyage

usuels. Évitez les produits abrasifs

et décapants.

Attention !

Ne vaporisez pas de spray

de nettoyage dans les

fentes d‘aération.

6. Que faire si ...?

... l‘appareil ne chauffe pas.

Vérifiez la température réglée sur

l‘appareil et le fusible de l‘installa-

tion domestique.

Appelez un installateur si vous ne

réussissez pas à éliminer la cause.

Pour obtenir une assistance plus

rapide et plus efficace, donnez-

lui le numéro (n° e XXXXXX n° F

XXXXXXXX) de la plaque signalé-

tique :

7. Sécurité

7.1 Consignes de sécurité

nationales spécifiques

Lors de l‘installation, observez les

instructions d‘installation.

Nous ne garantissons un bon fonc-

tionnement et en toute sécurité de

l‘appareil que si les accessoires et

pièces de rechange d‘origine sont

employés.

7.2 Prescriptions, normes et

directives

Risque de détérioration !

Respectez les indications

de la plaque signalétique.

La tension spécifiée doit corre-

spondre à la tension du secteur.

Remarque

Observez la réglement-

ation nationale applicable

pour la construction et les gara-

ges.

Danger de mort par

électrocution !

Exécutez tous les travaux

de raccordement et d‘installa-

tion électriques selon les pre-

scriptions VDE (DIN VDE 0100),

les consignes des sociétés distri-

butrices d‘électricité et en con-

formité avec les prescriptions

nationales et régionales.

www.stiebel-eltron.com

CBs 20 s | 11

çA

Remarque concernant

la fixation

L‘appareil ne peut être

fixé que sur une paroi

verticale capable de résister au

moins à une température de

85 °C.

Respectez les distances minima-

les d‘écartement avec les surfa-

ces des objets voisins.

N‘installez pas l‘appareil directe-

ment sous une prise électrique

murale.

Remarque importante

Lors de l‘installation de

l‘appareil de chauffage

dans des locaux avec baignoire

et/ou douche, veillez à respecter

la zone de protection selon les

prescriptions VDE 0100, partie

701, en conformité avec les indi-

cations de la plaque signalétique

de l‘appareil.

Danger de mort par

électrocution !

Placez l‘appareil de sorte

que les dispositifs de

commutation et de régulation

ne puissent être touchés par les

personnes se trouvant dans la

baignoire ou la douche.

8. Montage

Veillez à ce que la section de

conducteur installée par le

client soit suffisante.

Veillez à monter l‘appareil à une

distance minimale de 10 cm par

rapport à la prise de courant.

8.1 Montage de l‘appareil

Pour fixer l‘appareil, procédez

comme suit :

fixez le support d‘accrochage

avec l‘encoche de la languette

vers le haut.

Vissez le support d‘accrochage

fourni horizontalement au mur.

Pour ce faire, utilisez des ma-

tériaux de fixation appropriés

(vis, chevilles) en fonction du

type de mur.

Il est possible de compenser un

décalage du trou de fixation dans

le sens horizontal et vertical à l‘aide

du trou oblong.

Accrochez l‘appareil en insé-

rant les encoches verticales

pratiquées dans la paroi arrière

de l‘appareil dans le support

d‘accrochage.

Vissez l‘appareil et le support

d‘accrochage à l‘aide de la vis

de fixation.

1 support d‘accrochage

2 Vis de fixation

8.2 Raccordement électri-

que

Branchez la fiche dans la prise.

9. Caractéristiques

techniques

9.1 Distances de sécurité

Distances minimales

Avec la grille de sortie d‘air

500 mm

Avec les côtés de l‘appareil

100 mm

Avec le dessus de l‘appareil

200 mm

Avec le dessous de l‘appareil

100 mm

Avec la paroi arrière de l‘appareil

26 mm

Avec la prise de raccordement

100 mm

9.2 Tableau de données

CBS 20 S

185274

Puissance raccordée

2000

Phases

1/N

tension nominale

230

Fréquence

Plage de réglage

°c

5-35

Position protection antigel

°c

hauteur

400

Largeur

275

Profondeur

121

Poids

Indice de protection (IP)

IP23

classe de protection

couleur

Blanc pur, RAL 9010

9.3 Dimension

9.4 Schéma de câblage

Garantie

La garantie est à faire valoir dans le pays où l’appareil a été acheté. A cette fin, il faut prendre contact avec la filiale AEG

concernée, à défaut l’importateur agréé.

!

Le montage, les raccordements, la maintenance ainsi que la première mise en service sont à réaliser par un

installateur qualifié.

!

Le fabricant ne saurait être rendu responsable des dommages causés par un appareil qui n’aurait pas été installé

ou utilisé conformément à la notice de montage et d’utilisation jointe à l’appareil.

Environment et recyclage

Collecte et recyclage des produits en fin de vie

Les appareils munis de ce symbole ne doivent pas être mis avec les ordures ménagères, mais doivent être collectés séparément

et recyclés. La collecte et le recyclage des produits en fin de vie doivent être effectués selon les dispositions et les décrets

locaux.

12 |CBs 20 s

www.stiebel-eltron.com

NedeRLANds

1. Algemene instruc-

ties

Dit lezen!

Lees deze handleiding

zorgvuldig door voordat

u het toestel gebruikt en bewaar

deze op een veilige plaats. Als u

het toestel overdraagt aan der-

den, dient u ook de handleiding

mee te geven.

1.1 Legende

Symbolen in deze documentatie

In deze documentatie staan symbo-

len en waarschuwingen. Ze hebben

de volgende betekenis:

Letselgevaar!

Gevaar voor letsel voor de

installateur of gebruiker

en voor mogelijke beschadiging

van het toestel!

Levensgevaar door

elektrische schok!

Verbrandingsgevaar!

Gevaar voor

beschadiging!

Informatie over een mo-

gelijk gevaarlijke situatie die

tijdens de installatie van het to-

estel of als het toestel in bedrijf

is, kan optreden en schade kan

veroorzaken aan het toestel of

aan het milieu of tot financiële

schade kan leiden.

Dit lezen!

Lees deze paragraaf gron-

dig door.

dit symbool geeft aan dat u

iets moet doen. de vereiste

handelingen worden stapsge-

wijs beschreven.

deze markering verwijst naar afbe-

elding A.

Symbolen op het toestel

het symbool heeft de volgende

betekenis:

Het toestel afdanken

toestellen met dit logo

horen niet thuis bij het

restafval en moeten afzonderlijk

worden ingezameld en verwerkt.

Toestel niet afdekken

Leg nooit wasgoed op het

toestel: Brandgevaar!

2. Veiligheid

2.1 Voorgeschreven ge-

bruik

het toestel is bestemd voor het ver-

warmen van woonruimten.

elk ander gebruik geldt niet als ge-

bruik conform de voorschriften. het

voorgeschreven gebruik betekent

ook het naleven van deze handlei-

ding. In geval van wijzigingen van

of aanpassingen aan het toestel

vervalt de garantie!

het toestel is bestemd voor gebru-

ik in een huishoudelijke omgeving.

het kan veilig worden bediend door

personen die daarover niet zijn

geïnstrueerd. het toestel kan eve-

neens ook buiten een huishouden

worden gebruikt, bijv. in het klein-

bedrijf, voor zover het op dezelfde

wijze wordt gebruikt.

2.2 Veiligheidsaanwijzin-

gen

Neem de hierna vermelde veilig-

heidsinstructies en voorschriften

in acht.

Gebruik het toestel uitsluitend als

het volledig is geïnstalleerd en als

alle veiligheidsinrichtingen zijn aan-

gebracht.

OPGELET

Om het risico van onop-

zettelijk resetten van

de veiligheidstemperatuurbe-

grenzer te voorkomen mag het

toestel niet via een externe scha-

kelinrichting, zoals een timer,

worden gevoed. Het toestel mag

evenmin op een stroomcircuit

zijn aangesloten dat periodiek

door een inrichting wordt in- en

uitgeschakeld.

Gebruik het toestel

niet...

... wanneer er door chemicaliën,

stof, gassen of dampen gevaar

voor brand of explosies bestaat

in de ruimte met het toestel;

... in de onmiddellijke omgeving

van leidingen of containers met

brandbare of explosieve stoffen;

... wanneer de minimale afstand

tot aangrenzende voorwerpen

niet wordt aangehouden.

Verbrandingsgevaar!

Als het toestel in bedrijf

is, worden de behuizing

en de afgevoerde lucht heet

(meer dan 80 °C).

Letselgevaar!

Als kinderen of personen

met beperkte lichame-

lijke, zintuiglijke of geestelijke

vermogens het toestel moeten

bedienen, moet ervoor worden

gezorgd dat dit alleen gebeurt

onder toezicht of na degelijke

instructies door een persoon die

voor hun veiligheid verantwoor-

delijk is.

Houd altijd toezicht op kinderen

en zorg ervoor dat ze nooit met

het toestel spelen!

2.3 Veilige afstanden

Let erop dat de veiligheidsafs-

tanden worden aangehouden

met betrekking tot meubels of

textiel, of overig brandbaar of

niet-brandbaar materiaal. dat

geldt met name voor het luch-

tafvoerrooster. Zie hoofdstuk

“technische gegevens”.

de warme lucht moet ongehinderd

kunnen uitstromen!

2.4 CE-logo

het ce-logo geeft aan dat het toes-

tel voldoet aan alle fundamentele

vereisten:

richtlijn inzake elektromagneti-

sche compatibiliteit.

laagspanningsrichtlijn.

3. Toestelbeschrijving

het toestel is een elektrisch convec-

tieverwarmingstoestel voor wand-

montage. het is bijv. geschikt als

volledige verwarming in de badka-

mer of als aanvullende verwarming

of verwarming voor het tussensei-

zoen in kleine ruimten, zoals een

hobbykamer of logeerkamer.

Voor de opwarming wordt de ka-

merlucht door de toestelventilator

via openingen in de achterwand

aangezogen, door het verwar-

mingselement verwarmd en via

het luchtafvoerrooster onderaan

het toestel gelijkmatig en tochtvrij

uitgeblazen.

stel het toestel in bedrijf door de

stekker in de contactdoos te steken.

Bij oververhitting schakelt de veilig-

heidsinrichting de verwarmingsele-

menten en de motor automatisch

uit. Ga daarvoor als volgt te werk:

trek de stekker uit de

contactdoos.

Verhelp de oorzaak van de

oververhitting (bijv. blokkering

van het luchtaanvoer- of afvo-

errooster, ongewone vuilafzet-

tingen en dergelijke).

Laat het toestel > 15 minuten

afkoelen.

steek de stekker in de contact-

doos en controleer of het toes-

tel foutloos werkt.

3.1 Leveringstoebehoren

Wand-snelverwarmer met

aansluitkabel en stekker

Wandconsole

Bedienings- en

installatiehandleiding

4. Bediening

Met de thermostaat kan de ge-

wenste kamertemperatuur traploos

worden ingesteld. Met de tempera-

tuurregelaar in het toestel wordt de

kamerlucht door herhaaldelijk kort

opwarmen constant op de ingestel-

de waarde gehouden.

Als het toestel als vorstbescher-

ming moet worden gebruikt, moet

de temperatuurkeuzeknop tegen

de wijzers van de klok in tot tegen

de eindaanslag worden gedraaid. In

deze stand schakelt de thermostaat

de verwarming automatisch in, als

de kamertemperatuur tot ca. 7 °c

daalt.

Toestel uitschakelen

trek de stekker uit het

stopcontact om het toestel

buiten werking te stellen.

5. Reiniging, verzor-

ging en onderhoud

Als er een lichte, bruinachtige ver-

kleuring optreedt op de behuizing

van het toestel, moet deze zo vlug

mogelijk met een vochtige doek

worden afgeveegd. Reinig het to-

estel in koude toestand met de

klassieke onderhoudsmiddelen.

Vermijd schurende en bijtende on-

derhoudsmiddelen.

Opgelet!

Spuit geen reinigings-

spray in de luchtspleten.

6. Wat moet u doen

als...

... het toestel niet verwarmt:

controleer de ingestelde tempera-

tuur op het toestel en de zekering

van de huisinstallatie.

Als u de fout niet kunt verhelpen,

informeer dan de installateur. Om

u beter en sneller te kunnen hel-

pen deelt u hem het nummer (e-nr.

XXXXXX F-nr. XXXXXXXX) op het

typeplaatje mee:

7. Veiligheid

7.1 Nationale veiligheid-

sinstructies

houd tijdens de installatie rekening

met deze installatiehandleiding.

Wij waarborgen de goede werking

en de bedrijfsveiligheid uitsluitend

bij gebruik van originele accessoires

en vervangingsonderdelen voor de

apparatuur.

7.2 Voorschriften, normen

en bepalingen

Gevaar voor

beschadiging!

Neem de gegevens op het

typeplaatje in acht. De aangege-

ven spanning moet overeenko-

men met de netspanning.

Instructie

Neem de plaatselijke

bouwverordening in acht.

Levensgevaar door

elektrische schok!

Voer alle elektrische

aansluit- en installatiewerk-

zaamheden uit volgens de VDE-

bepalingen (DIN VDE 0100), de

voorschriften van de bevoegde

energiemaatschappij en de be-

treffende nationale en regionale

voorschriften.

www.stiebel-eltron.com

CBs 20 s | 13

Bevestigingsaanwijzing

Het is slechts toegestaan

het toestel te bevestigen

aan een verticale wand die ten

minste bestand is tegen een

temperatuur van minstens 85 °C.

Houd de minimale afstanden tot

naastliggende objecten aan.

U mag het toestel niet onmid-

dellijk onder een stopcontact

aanbrengen.

Belangrijke instructie

Als het verwarmingsto-

estel wordt geïnstalleerd

in ruimten met een badkuip en/

of douche, houd dan rekening

met de veiligheidszone volgens

VDE 0100 deel 701 en met de in-

formatie op het typeplaatje van

het toestel.

Levensgevaar door

elektrische schok!

Plaats het toestel op een

wijze dat schakel- en

regelinrichtingen niet kunnen

worden aangeraakt door een

persoon die in bad zit of onder

de douche staat.

8. Montage

controleer of op locatie voldo-

ende vermogen aanwezig is.

Let erop dat het toestel met

een afstand van minstens 10

cm aan de zijkant van de con-

tactdoos wordt gemonteerd.

8.1 Montage van het toestel

het toestel wordt als volgt beves-

tigd:

Bevestig het ophangframe met

de uitsparing van de beugel

omhoog gericht.

schroef het meegeleverde

ophangframe horizontaal op

de wand.

Gebruik daarvoor geschikte be-

vestigingsmaterialen (schroe-

ven, pluggen) die passen bij

het soort muur.

dankzij het horizontale en vertica-

le slobgat kan een verloop van de

bevestigingsboring worden gecom-

penseerd.

hang het toestel met de bo-

venste verticale uitsparingen

van de achterwand van het to-

estel in het ophangframe.

Verbind het toestel met het

ophangframe met behulp van

de bevestigingsschroef.

1 Ophangframe

2 Bevestigingsschroef

8.2 Elektrische aansluitin-

gen

steek de stekker in de

contactdoos.

9. Technische gege-

vens

9.1 Veilige afstanden

Minimumafstanden

tot het luchtuitlaatrooster

500 mm

tot de zijkant van het toestel

100 mm

tot de bovenzijde van het toestel

200 mm

tot de onderzijde van het toestel

100 mm

tot de achterwand van het toestel

26 mm

tot het stopcontact

100 mm

9.2 Gegevenstabel

CBS 20 S1

185274

Aansluitvermogen

2000

Fasen

1/N

Nominale spanning

230

Frequentie

Instelbereik

°c

5-35

Vorstbeschermstand

°c

hoogte

400

Breedte

275

diepte

121

Gewicht

Beschermingsgraad (IP)

IP23

Beschermingsklasse

Kleur

zuiver wit, RAL 9010

9.3 Maat

9.4 Schakelschema

Garantie

Aanspraak op garantie bestaat uitsluitend in het land waar het toestel is gekocht. U dient zich te wenden tot de vestiging van

AEG of de importeur hiervan in het betreffende land.

!

De montage, de elektrische installatie, het onderhoud en de eerste inbedrijfneming mogen uitsluitend worden

uitgevoerd door gekwalificeerd personeel.

!

De fabrikant is niet aansprakelijk voor defecte toestellen, welke niet volgens de bijgeleverde gebruiks- en

montageaanwijzing zijn aangesloten of worden gebruikt.

Milieu en recycling

Recycling van oude toestellen

Toestellen met dit kenmerk horen niet thuis in de vuilnisbak en zijn apart in te zamelen en te recyclen.

De recycling van oude toestellen moet steeds vakkundig en volgens de ter plaatse geldende voorschriften en wetgeving plaats

vinden.

14 |CBs 20 s

www.stiebel-eltron.com

NÉMet

1. Általános informá-

ciók

Olvassa el!

használat előtt olvassa el

gondosan ezt az útmu-

tatót és őrizze meg. ha a gépet

továbbadja valaki másnak, az út-

mutatót is adja oda neki.

1.1 Jelmagyarázat

Az ebben a dokumentációban

használt szimbólumok:

ebben a dokumentációban szim-

bólumokkal és kiemelésekkel fog

találkozni. Jelentésük a következő:

Sérülésveszély!

Olyan figyelmeztetés

amely a szerelőt, vagy a

felhasználót fenyegető lehetsé-

ges veszélyhelyzetre, valamint a

gép esetleges megrondálódásá-

ra vonatkozik.

Életveszély áramütés

következtében!

Égés veszélye!

Fennáll a rongálódás

veszélye!

Figyelmeztetés lehetsé-

ges veszélyhelyzetre, amely a

gép telepítése vagy üzemelteté-

se során léphet fel, és a készülék

megrongálódását, illetve kör-

nyezetszennyezést vagy gazda-

sági károkat okozhat.

Olvassa el!

Gondosan olvassa el ezt a

fejezetet.

ez a szimbólum teendőkre utal.

A szükséges műveletek lépésről

lépésre leírásra kerülnek.

ez a jelölés az „A” ábrára utal.

A készüléken feltüntetett szim-

bólumok

Jelentésük a következő:

A készülék

hulladékkezelése

Az ezzel a jelöléssel ellá-

tott készülékek nem dobhatók

háztartásihulladék-tartályokba,

huladékkezelésüket szelektíven

kell elvégezni.

A készüléket tilos lefedni

A készülékre nem szabad

kimosott ruhákat ráhe-

lyezni: Fennáll a meggyulladás

veszélye!

2. Biztonság

2.1 Rendeltetésszerű ha-

sználat

ez a készülék lakóterek felmelegíté-

sére szolgál.

Más jellegű vagy ettől eltérő ha-

sználat nem minősül rendelte-

tésszerűnek. A jelenlegi útmutató

figyelembevétele része a rendelte-

tésszerű használatnak. A készülék

módosítása vagy átépítése a garan-

cia elvesztését eredményezi!

A készülék háztartási környezetben

történő alkalmazásra készült. A kés-

zülék betanítás nélkül is biztonság-

osan használható. A készülék nem

háztartási környezetben, pl. a kisi-

parban is használható, amennyiben

a használat nem eltérő.

2.2 Biztonsági utasítások

Vegye figyelembe a következő biz-

tonsági utasításokat és előírásokat.

A készüléket csak teljes körűen tele-

pítve és az összes biztonsági beren-

dezésével együtt üzemeltesse.

FIGYELEM

A biztonsági hőmérsé-

klet határoló akaratlan

lekapcsolásából adódó veszé-

lyhelyzet elkerülésére, tilos a

készüléket egy külső kapcsoló-

berendezésen, mint például

egy időzítő kapcsolón keresztül

üzmeltetni, vagy egy olyan

áramkörről ellátni, amelyet egy

berendezés rendszeresen ki- és

bekapcsol.

Ne működtesse a

készüléket:...

... ha a térben vegyszerek, por,

gázok vagy gőzök okozta veszé-

lyek, illetve tűz- vagy robbanás-

veszély áll fenn.

... éghető vagy robbanásveszé-

lyes anyagot vezető vagy tar-

talmazó vezetékek és tartályok

közvetlen közelében.

... ha a szomszédos tárgyak fe-

lülete a minimális távolságnál

közelebb helyezkedik el.

Fennáll az égési

sérülések veszélye!

A készülék házának fe-

lülete és a kilépő levegő üzem

közben felforrósodik (80 °C fölé).

Sérülésveszély!

Ha a készüléket gyerme-

kek, ill. testileg, szelle-

mileg vagy mozgásukban kor-

látozott képességű személyek

kezelnék, biztosítani kell, hogy

ez csak felügyelet mellett vagy

egy biztonságért felelős szemé-

ly megfelelő útmutatása alapján

legyen lehetséges.

Ügyeljen a gyermekekre és aka-

dályozza meg, hogy a készülék-

kel játszanak.

2.3 Biztonsági távolságok

Ügyeljen a bútorokhoz, a

textíliákhoz és az egyéb éghető

és nem éghető anyagokhoz

viszonyított biztonsági távol-

ság betartására. ez különösen

érvényes a kilépőrács esetében.

Lásd a „Műszaki adatok” című

fejezetet.

A meleg levegőnek akadálytalanul

kell távoznia!

2.4 CE-jelölés

A ce-jelölés azt mutatja, hogy a kés-

zülék minden alapvető követelmé-

nynek megfelel:

elektromágneses kompatibili-

tásról szóló irányelv (a tanács

2004/108/eK irányelve),

kisfeszültségű berendezé-

sekről szóló irányelv (a tanács

2006/95/eK irányelve).

3. A készülék ismerte-

tése

ez a készülék egy falra szerelhető

elektromos fűtőberendezés. Al-

kalmazható például fürdőszobák

teljes körű fűtésére vagy kisebb

helyiségek, például hobbiszobák

vagy vendégszobák átmeneti vagy

kiegészítő fűtéseként.

A melegítés úgy történik, hogy a

helyiség levegőjét a készülékben

lévő ventilátor a hátlap nyílásain

keresztül beszívja, a belső fűtőtest

felmelegíti azt, majd a levegő a kés-

zülék alján található kilépőrácson

keresztül egyenletesen és huzat-

mentesen távozik.

A készülék üzembe helyezése a há-

lózati csatlakozó dugaszoló aljzatba

helyezésével történik.

túlmelegedés esetén a biztonsági

berendezés automatikusan lekapcs-

olja a fűtőelemeket és a motort. A

következőképp járjon el:

húzza ki a hálózati csatlakozót

a dugaszoló aljzatból.

szűntesse meg a túlmelegedés

okát (például a levegő beömlő

vagy kilépő nyílásai elé helye-

zett akadályokat, szokásosnál

több lerakódott szennyeződést

vagy hasonlókat).

hagyja a készüléket > 15 per-

cen át kihűlni.

helyezze be a hálózati csatlako-

zót a dugaszoló aljzatba, majd

ellenőrizze, hogy a készülék

kifogástalanul működik-e.

3.1 A csomag tartalma

Fali gyorsmelegítő csatla-

kozóvezetékkel és hálózati

csatlakozóval

Fali tartó

használati és telepítési

útmutató,

4. Kezelés

A hőmérséklet-szabályzóval foko-

zatmentesen beállítható a helyiség

hőmérséklete. ezután a készülék-

ben található hőmérséklet-sza-

bályzó révén a léghőmérséklet

rövid ideig tartó hevítéssel folya-

matosan a beállított értéken marad.

Amennyiben a készüléket fagy-

védelmi berendezésként kívánja

használni, forgassa el a hőmérsé-

klet-szabályzót ütközésig balra.

ebben az állásban a hőfokszabályzó

akkor kapcsolja be automatikusan a

fűtést, ha a helyiség hőmérséklete

kb. 7 °c-ra süllyed.

Készülék kikapcsolása

Az üzemen kívül helye-

zéshez húzza ki a készülék

hálózati csatlakozódugóját.

5. Tisztítás, ápolás és

karbantartás

Amennyiben a készülékházon hal-

vány barnás elszíneződések látha-

tók, dörzsölje le ezeket a lehető

leghamarabb egy nedves ronggy-

al. A készüléket hideg állapotban

tisztítsa, szokásos tisztítószerekkel.

Ne használjon dörzsölő és maró

hatású ápolószereket.ennél a kés-

züléknél nincs szükség különleges

karbantartásra.Ajánljuk a levegő

be- és kiömlőnyilásainak évenként

kétszeri, porszívóval történő tisztí-

tását, mert így a motor és a fűtőele-

mek szennyeződése is eltávolítható.

Figyelem!

Ne permetezzen tisztító-

spray-t a levegőrésekbe.

6. Mi a teendő ha ...

... a készülék nem fűt:

ellenőrizze a készüléken beállított

hőmérsékletet és a megfelelő biz-

tosítékot a házi rendszerben.

ha a hibát nem tudja elhárítani, for-

duljon szakemberhez. A jobb és gy-

orsabb segítség érdekében közölje

vele a típustáblán látható számot

(e-Nr. XXXXXX F-Nr. XXXXXXXX):

7. Biztonság

7.1 Országspecifikus biz-

tonsági tudnivalók

A szerelés során vegye figyelembe a

telepítési útmutató utasításait.

A kifogástalan működést és üzem-

biztonságot csak abban az esetben

garantáljuk, ha a készülékhez az

ajánlott tartozékokat és cserealka-

trészeket használják.

7.2 Előírások, szabványok

és rendelkezések

Fennáll a rongálódás

veszélye!

Vegye figyelembe a tí-

pustábla értékeit. A megadott

feszültségnek egyeznie kell a

hálózati feszültséggel.

Megjegyzés

Vegye figyelembe az adott

országban érvényben

lévő, házra és garázsra vonatkozó

előírásokat.

Életveszély áramütés

következtében!

Minden villamos bekötési

és szerelési munkát a VDE-ren-

delkezéseknek (DIN VDE 0100),

továbbá az illetékes áramszol-

gáltató vállalat szabályainak,

illetve a vonatkozó nemzeti és

regionális előírásoknak megfe-

lelően végezzen el.

A rögzítésre

vonatkozó

megjegyzések

A készüléket kizárólag

függőleges, legalább 85 °C-ig

hőálló falra szerelje fel.

Tartsa be a környező tárgyak

fellületétől számított legkisebb

távolságot.

Tilos a készüléket közvetlenül

fali csatlakozóaljzat alatt elhe-

lyezni.

www.stiebel-eltron.com

CBs 20 s | 15

Fontos megjegyzés

A f ű t ő b e r e n d e z é s

fürdőkáddal és/vagy zu-

hanyzó ellátott helyiségekben

való elhelyezése esetén bizto-

sítsa a védőövezetet a VDE 0100

701. része alapján a készülék

típustábláján olvasható adatok-

nak megfelelően.

Életveszély áramütés

következtében!

A készüléket úgy szerelje

fel, hogy a kapcsoló- és

szabályozóberendezéseket a

fürdőkádban vagy zuhany alatt

tartózkodó személy ne tudja me-

gérinteni.

8. Szerelés

Ügyeljen arra, hogy a tele-

pítés helyszínén biztosítva

legyen a megfelelő átmérőjű

kábelkeresztmetszet.

Ügyeljen arra, hogy a készü-

léket legalább 10 cm oldalsó

távolságra szerelje fel a dugas-

zoló aljzattól.

8.1 A készülék felszerelése

A készülék felszerelésekor az aláb-

biak szerint járjon el:

Rögzítse fel a felfüggesztő lécet

a heveder kivágásával felfelé.

csavarozza fel a falra vízszin-

tesen a mellékelt felfüggesztő

lécet.

használjon a célnak és a fal

típusának megfelelő rögzítőan-

yagokat (csavarokat, tipliket).

A rögzítési furatok elcsúszása ese-

tén a vízszintes és függőleges hoss-

zanti lyukkal végezhető el a pontos

beigazítás.

Akassza be a készüléket a felső

függőleges nyílásokkal a fel-

függesztő lécbe.

csavarozza össze a készülé-

ket és a felfüggesztő lécet a

rögzítőcsavarokkal.

1 Akasztórúd

2 Rögzítőcsavar

8.2 Villamos csatlakozás

csatlakoztassa a hálózati du-

gaszt a csatlakozó aljzatba.

9. Műszaki adatok

9.1 Biztonsági távolságok

Minimális távolságok

A levegő kilépőrácsától

A készülék oldalaitól

100 mm

A készülék tetejétől

200 mm

A készülék aljától

100 mm

A készülék hátuljától

26 mm

A csatlakozódoboztól

100 mm

9.2 Adattábla

CBS 20 S

185274

csatlakozó teljesítmény

2000

Fázisok

1/N

Névleges feszültség

230

Frekvencia

Beállítási tartomány

°c

5-35

Fagyvédelmi állás

°c

Magasság

400

szélesség

275

Mélység

121

súly

Védettség (IP)

IP23

Védelmi osztály

szín

tisztafehér, RAL 9010

9.3 Méret

9.4 Kapcsolási rajz

Környezet és újrahasznosítás

Legyen segítségünkre a környezet védelmében. A csomagolást ezért a hulladékfeldolgozásra vonatkozó

előírásoknak megfelelően távolítsa el.

Garancia

A garancia csak abban az országban érvényesíthető, ahol a készüléket megvásárolták. Kérjük, forduljon az országban

működő AEG kirendeltséghez, vagy az importőrhöz.

!

A készülék szerelését, elektromos bekötésének megvalósītását, karbantatását és üzembehelyezését csak

minősített szakember végezheti.

!

A gyártó semmilyen felelősséget nem vállal azokért a meghibásodott készülékekért, amelyet nem az adott

készülékre vonatkozó szerelési és keszelési előirás szerint szereltek, helyeztek üzembe, ill. működtettek.

16 |CBs 20 s

www.stiebel-eltron.com

ČesKy

1. Obecné pokyny

Pozor, čtěte!

dříve, než zahájíte obs-

luhu zařízení, pozorně si

přečtěte tento návod a pečlivě

jej uschovejte. V případě dalšího

prodeje přístroje předejte návod

dalšímu uživateli.

1.1 Vysvětlivky symbolů

Symboly použité v této doku-

mentaci

V této dokumentaci se budete set-

kávat se symboly a zvýrazněním

textů. ty mají následující význam:

Nebezpečí úrazu!

Upozornění pro instala-

téra a uživatele na riziko

úrazu a na hrozící nebezpečí

poškození přístroje!

Ohrožení života

elektrickým proudem!

Nebezpečí popálení!

Nebezpečí poškození!

Upozornění na možné ne-

bezpečné situace, které

by mohly nastat při instalaci

přístroje nebo za jeho provozu

a způsobit poškození přístroje,

ohrozit životní prostředí nebo

způsobit hmotné škody.

Pozor, čtěte!

tuto část si přečtěte velmi

pozorně.

tento symbol upozorňuje

na nutnost provedení určitých

kroků. Potřebné úkony jsou

popsány krok za krokem.

tento symbol odkazuje na obrázek

Symboly na přístroji

symbol má následující význam:

Likvidace přístroje

Přístroje s tímto označením

nepatří do běžného odpa-

du a je nezbytné je shromažďovat

a likvidovat samostatně.

Nezakrývejte přístroj

Nikdy neodkládejte na

přístroj žádné prádlo. Ne-

bezpečí požáru!

2. Bezpečnost

2.1 Použití v souladu

s účelem

Přístroj je určen k vytápění obytných

místností.

Jiné nebo daný rozsah přesahující

použití je považováno za použití v

rozporu s určením. K použití v sou-

ladu s účelem patří také dodržování

tohoto návodu. V případě provede-

ní změn nebo přestaveb tohoto

přístroje zaniká jakákoliv záruka!

Přístroj je určen k použití v domác-

nostech. Mohou jej tedy bezpečně

obsluhovat neškolené osoby. Lze jej

používat i mimo domácnosti, např. v

drobném průmyslu, pokud způsob

použití v takových oblastech odpo-

vídá určení přístroje.

2.2 Bezpečnostní pokyny

dodržujte následující bezpečnostní

pokyny a předpisy.

Používejte přístroj pouze v plně

instalovaném stavu a se všemi bez-

pečnostními zařízeními.

POZOR

K zabránění ohrožení

následkem nechtěného

resetu bezpečnostního regulá-

toru teploty nesmí být přístroj

napájen prostřednictvím ex-

terního spínacího zařízení, jako

jsou například spínací hodiny,

ani nesmí být připojen k elektri-

ckému obvodu, který je určitým

zařízením pravidelně spínán a

odpojován.

Nepoužívejte přístroj...

... v místnostech s chemi-

káliemi, prachem, plyny nebo

výpary s hrozícím nebezpečím

požáru nebo exploze.

... v bezprostřední blízkosti roz-

vodů nebo nádob, které obsa-

hují nebo rozvádějí hořlavé a

výbušné látky.

... pokud je vzdálenost od okol-

ních objektů menší, než je stano-

vená minimální vzdálenost.

Nebezpečí popálení!

Povrch tělesa přístroje a

výstupní vzduch jsou za

provozu horké (více než 80 °C).

Nebezpečí úrazu!

Pokud budou přístroj

obsluhovat děti nebo

osoby s omezenými tělesnými,

motorickými nebo duševními

schopnostmi, musíte zajistit,

aby byla obsluha vždy prove-

dena výhradně pod dohledem

nebo po příslušném zaškolení

osobou, která je odpovědná za

bezpečnost těchto osob.

Děti musejí být pod dohledem

tak, aby si s přístrojem nehrály!

2.3 Bezpečné vzdálenosti

Pamatujte na dodržení bez-

pečné vzdálenosti od nábytku,

textilií a jiných hořlavých nebo

nehořlavých materiálů. to

platí především pro mřížky pro

výdech vzduchu. Viz kapitola

„technické údaje“.

Proudu teplého vzduchu nesmí stát

v cestě žádné překážky!

2.4 Označení CE

Označení ce dokládá, že přístroj

splňuje všechny základní předpok-

lady:

směrnice o elektromagnetické

kompatibilitě.

směrnice o nízkém napětí.

3. Popis přístroje

Přístroj je elektrické přímotopné

těleso k montáži na stěnu. Je vhod-

né například k vytápění koupelen

nebo k přechodnému a doplňko-

vému vytápění menších místností,

například menších dílen a pokojů

pro hosty.

Přístroj nasává vzduch z místnosti

pomocí otvorů v zadní stěně. topné

těleso vzduch zahřeje a vhání jej

prostřednictvím mřížky na výstupu

teplého vzduchu rovnoměrně do

místnosti.

Přístroj uvedete do provozu zapoje-

ním zástrčky do zásuvky.

V případě přehřátí vypne bez-

pečnostní zařízení automaticky

topné prvky a motor. Postupujte

takto:

Odpojte zástrčku ze zásuvky.

Odstraňte příčinu přehřátí

(např. překážky před mřížkami

vstupu a výstupu vzduchu,

neobvyklé nahromadění

nečistot apod.).

Nechejte přístroj po dobu

> 15 minut ochladit.

Zapojte zástrčku do zásuvky

a zkontrolujte, zda přístroj

správně funguje.

3.1 Rozsah dodávky

Nástěnné topné těleso s

přívodním kabelem a zástrčkou

Nástěnný držák

Návod k obsluze a instalaci

4. Obsluha

Pomocí regulátoru teploty můžete

plynule nastavit požadovanou te-

plotu v místnosti. Regulátor teploty

v přístroji udržuje vzduch v místnos-

ti opakovaným krátkým zahříváním

na konstantní nastavené teplotě.

Pokud si budete přát používat

přístroj k ochraně před zamrznu-

tím, přepněte regulátor teploty

proti směru hodinových ručiček až

na doraz. V této poloze automati-

cky zapne regulátor teploty ohřev,

pokud teplota v místnosti klesne na

cca 7 °c.

Vypnutí přístroje

Přístroj vypnete odpoje-

ním zástrčky přístroje ze

sítě.

5. Čištění, péče a

údržba

Pokud se na přístroji objeví mírně

zahnědlé zbarvení, musíte je pokud

možno okamžitě setřít vlhkou

utěrkou. Čistěte přístroj až po vych-

ladnutí běžnými čisticími prostře-

dky. Nepoužívejte čisticí písky a

leptavé prostředky.

Pozor!

Nestříkejte do větracích

otvorů čisticí spreje.

6. Co dělat, když...

... ...přístroj netopí?

Zkontrolujte nastavení teploty na

přístroji a pojistky v domovní in-

stalaci.

Pokud nelze závadu odstranit, kon-

taktujte instalatéra. Aby vám mohl

opravář rychleji a lépe pomoci,

sdělte mu číslo (e-Nr. XXXXXX F-Nr.

XXXXXXXX) z typového štítku:

7. Bezpečnost

7.1 Místní bezpečnostní

pokyny

Při instalaci dodržujte pokyny toho-

to návodu k instalaci.

Řádnou funkci a spolehlivý provoz

lze zaručit pouze v případě použití

původního příslušenství a originál-

ních náhradních dílů určených pro

tento přístroj.

7.2 Předpisy, normy a usta-

novení

Nebezpečí poškození!

Dodržujte údaje uvedené

na typovém štítku. Uve-

dené napětí se musí shodovat se

síťovým napětím.

Upozornění

dodržujte legislativu týka-

jící se výstavby obytných

domů a garáží, platnou ve vaší

zemi.

Ohrožení života

elektrickým proudem!

Připojování a instalaci

všech elektrických zařízení pro-

vádějte v souladu s ustanovení-

mi VDE (DIN VDE 0100), předpisy

příslušného podniku, který za-

jišťuje dodávky elektrické ener-

gie a příslušnými národními a

regionálními předpisy.

Pokyny k upevnění

Přístroj smíte instalovat

pouze na kolmou stěnu,

odolnou proti působení

teploty minimálně 85 °C.

Dodržujte minimální vzdálenosti

od sousedních objektů.

Přístroj nesmíte instalovat bez-

prostředně pod elektrickou zá-

suvku ve stěně.

Důležitá informace

Při instalaci topného

tělesa v místnostech s

vanou a sprchou pamatujte na

bezpečnou oblast podle VDE

0100 část 701 v souladu s údaji

na typovém štítku výrobku.

Ohrožení života

elektrickým proudem!

Instalujte přístroj tak, aby

se osoba ve sprše nebo ve

vaně nemohla dostat do kontak-

tu se spínači a regulátory.

8. Montáž

Pamatujte, že v místě instalace

musí být instalováno vedení

o dostatečném průřezu.

Pamatujte, že musíte přístroj

namontovat ve vzdálenosti mi-

nimálně 10 cm vedle zásuvky.

www.stiebel-eltron.com

CBs 20 s | 17

Če

8.1 Montáž přístroje

Při montáži přístroje postupujte

takto:

upevněte závěsnou lištu

výřezem spony nahoru.

Přišroubujte dodanou

závěsnou lištu vodorovně ke

stěně.

Použijte vhodný upevňovací

materiál (šrouby, hmoždinky)

podle druhu zdi.

Použitím horizontálních a vertikál-

ních podélných otvorů můžete při

vrtání upevňovacích otvorů provést

vhodné vyrovnání.

Zavěste přístroj horními

kolmými výřezy v zadní stěně

přístroje na závěsnou lištu.

Přišroubujte přístroj k závěsné

liště upevňovacími šrouby.

1 Závěsná lišta

2 upevňovací šroub

8.2 Elektrická přípojka

Zapojte zástrčku do zásuvky.

9. Technické údaje

9.1 Bezpečné vzdálenosti

Minimální odstupy

Od mřížky výstupu vzduchu

500 mm

Od bočních stěn přístroje

100 mm

Od horní strany přístroje

200 mm

Od spodní strany přístroje

100 mm

Od zadní stěny přístroje

26 mm

Od el. přípojky

100 mm

9.2 Tabulka údajů

CBS 20 S

185274

Připojovací výkon

2000

Fáze

1/N

Jmenovité napětí

230

Frekvence

Rozsah nastavení

°c

5-35

Nastavení ochrany proti zamrz-

nutí

°c

Výška

400

Šířka

275

hloubka

121

hmotnost

Krytí (IP)

IP23

třída krytí

Barva

Čistá bílá RAL 9010

9.3 Rozměr

9.4 Schéma zapojení

Záruční podmínky

Uplatňování nároku na poskytnutí záruky je možné pouze v zemi, kde byl přístroj zakoupen. Obrat‘te se prosím na

příslušné zastoupení firmy AEG nebo na dovozce.

!

Montáž, elektroinstalaci, údržbu a první uvedení do provozu smí provádět pouze kvalifikovaný odbornik.

!

Výrobce nerućí za přístroje poškozené vlivem nedodržení pokynů pro montáž a provoz uvedených v příslušném

montážním a provozním návodu.

Ekologie a recyklace

Žádáme vás, abyste nám byli nápomocni při ochraně životního

prostředí. Proto odstraňte obal v souladu s platnými státními

předpisy pro zpracování odpadu.

18 |CBs 20 s

www.stiebel-eltron.com

JęZyK POLsKI

1. Wskazówki ogólne

Przeczytać!

Przed przystąpieniem

do obsługi urządzenia

dokładnie zapoznać się z ni-

niejszą instrukcją i zachować ją

do późniejszego wykorzysta-

nia. W przypadku przekazania

urządzenia osobom trzecim, ni-

niejszą instrukcję należy również

dołączyć.

1.1 Objaśnienie znaków

Symbole użyte w dokumentacji

W niniejszej dokumentacji użyte

zostały różne symbole i wyróżnie-

nia. Mają one następujące znacze-

nie:

Ryzyko odniesienia

obrażeń!

Wskazuje potencjalne

niebezpieczeństwo odniesie-

nia obrażeń przez instalatora

lub użytkownika oraz ryzyko

uszkodzenia urządzenia!

Zagrożenie życia przez

porażenie prądem!

Ryzyko poparzenia!

Ryzyko uszkodzenia!

Wskazuje na potencjalną

sytuację niebezpieczną,

która może powstać podczas in-

stalacji urządzenia lub w czasie

jego pracy i może spowodować

uszkodzenie urządzenia bądź też

szkody dla środowiska lub szko-

dy ekonomiczne.

Przeczytać!

dokładnie zapoznać się

z niniejszym rozdziałem.

ten symbol informuje o koniec-

zności wykonania jakiejś czyn-

ności. Wymagane czynności

opisane są krok po kroku.

to oznaczenie jest odnośnikiem do

rysunku A.

Symbole na urządzeniu

symbol ma następujące znaczenie:

Utylizacja urządzenia

urządzenia oznaczone

tym symbolem nie są stan-

dardowymi odpadami gospodarc-

zymi. Należy je gromadzić i utyli-

zować osobno.

Nie zakrywać urządzenia

Pod żadnym pozorem

nie odkładać bielizny na

urządzenie: Ryzyko zapalenia się!

2. Bezpieczeństwo

2.1 Użytkowanie zgodne z

przeznaczeniem

urządzenie służy do ogrzewania

pomieszczeń mieszkalnych.

Inne lub wykraczające poza obo-

wiązujące ustalenia zastosowanie

traktowane jest jako niezgodne z

przeznaczeniem. do użytkowania

zgodnego z przeznaczeniem należy

również przestrzeganie niniejszej

instrukcji. Modyfikacje i przebu-

dowa urządzenia powodują utratę

gwarancji!

urządzenie przeznaczone jest do

użytku domowego. Nieprzeszkolo-

ne osoby mogą bezpiecznie z niego

korzystać. W przypadku użytkow-

ania pozadomowego, np. w małych

przedsiębiorstwach, urządzenie

może być również eksploatowane,

jeśli korzystanie z niego będzie

następować w taki sam sposób.

2.2 Wskazówki dotyczące

bezpieczeństwa

Przestrzegać poniższych wskazó-

wek dotyczących bezpieczeństwa

i obowiązujących przepisów.

urządzenie użytkować wyłącznie

w stanie całkowicie zmontowanym

i ze wszystkimi urządzeniami zabez-

pieczającymi.

OSTROŻNIE

Aby uniknąć zagrożenia

spowodowanego przy-

padkowym resetem ogranic-

znika temperatury bezpiec-

zeństwa, urządzenie nie może

być zasilane z zewnętrznego

urządzenia sterującego, np. ze-

gara sterującego, jak również nie

może być połączone z obwodem

prądowym, który jest regular-

nie załączany i wyłączany przez

urządzenie.

Nie korzystać z

urządzenia ...

... jeśli w pomieszczeniach za-

chodzi ryzyko pożaru lub wybu-

chu wskutek obecności chemika-

liów, pyłów, gazów lub oparów.

... w bezpośrednim pobliżu prze-

wodów lub pojemników, pro-

wadzących lub zawierających

materiały łatwopalne albo wy-

buchowe.

... jeżeli nie są zapewnione mi-

nimalne odstępy od sąsiednich

przedmiotów.

Ryzyko poparzenia!

Powierzchnie obudowy

urządzenia i wylatujące

powietrze rozgrzewają się pod-

czas pracy do wysokich tempe-

ratur (powyżej 80°C).

Ryzyko odniesienia

obrażeń!

Jeżeli urządzenie będzie

obsługiwane przez dzieci lub

osoby z ograniczonymi zdol-

nościami ruchowymi, senso-

rycznymi lub z ograniczoną

poczytalnością, należy upewnić

się, że będzie to miało miejsce

wyłącznie pod opieką osoby

odpowiedzialnej za ich bezpiec-

zeństwo lub po udzieleniu im

przez tę osobę stosownych wy-

jaśnień.

Nadzorować dzieci, aby mieć

pewność, że nie wykorzystują

one urządzenia do zabaw!

2.3 Odstępy bezpiec-

zeństwa

Zwrócić uwagę, aby za-

chowane były bezpieczne

odstępy od mebli i tkanin lub

innych palnych lub niepalnych

materiałów. dotyczy to w

szczególności kratki wylotu

powietrza. Patrz rozdział „dane

techniczne”.

ciepłe powietrze musi bez prze-

szkód wylatywać z urządzenia!

2.4 Znakowanie CE

Oznaczenie ce zapewnia, że

urządzenie spełnia wszystkie pods-

tawowe wymogi:

dyrektywę dotyczącą kompa-

tybilności elektromagnetycznej

dyrektywę niskonapięciową

3. Opis urządzenia

urządzenie to naścienny elektryc-

zny ogrzewacz bezpośredni. Może

być ono używane jako np. ogrze-

wanie wyłączne w łazience lub jako

ogrzewanie przejściowe i uzupełni-

ające dla małych pomieszczeń, jak

np. gabinet lub pokój gościnny.

W celu nagrzania powietrze z otoc-

zenia zasysane jest przez dmu-

chawę urządzenia przez otwory

w ścianie tylnej, rozgrzewane przez

grzałkę i równomiernie wydmuchi-

wane bez ciągów powietrza przez

kratkę wylotu powietrza znajdującą

się w dolnej części urządzenia.

urządzenie włącza się poprzez

umieszczenie wtyczki w gniazdku

sieciowym.

W razie przegrzania urządzenia

układ zabezpieczający powoduje

samoczynne wyłączenie elemen-

tów grzewczych i silnika. W takiej sy-

tuacji należy wykonać następujące

czynności:

Wyjąć wtyczkę z gniazdka

sieciowego.

usunąć przyczynę przegrzewa-

nia się urządzenia (np. elemen-

ty zasłaniające kratki wlotu lub

wylotu powietrza, nadmierny

osad kurzu itp).

Poczekać przez > 15 minut, aby

urządzenie ochłodziło się.

umieścić wtyczkę w gniazdku

sieciowym i sprawdzić, czy

urządzenie działa prawidłowo.

3.1 Zakres dostawy

Naścienny ogrzewacz szybko-

nagrzewający z przewodem

przyłączeniowym i wtyczką

uchwyt ścienny

Instrukcja obsługi i instalacji

4. Obsługa

Żądana temperatura pomieszcze-

nia może być nastawiana w sposób

płynny (bezstopniowy) za pomocą

pokrętła wyboru temperatury. Re-

gulator temperatury w urządzeniu

utrzymuje stałą, ustawioną tempe-

raturę powietrza, powtarzając regu-

larnie krótkie cykle grzania.

Jeżeli urządzenie ma być używane

jako czujnik zapobiegający zamar-

zaniu, pokrętło wyboru temperatu-

ry należy obrócić do oporu w lewo.

Przy tym ustawieniu regulator tem-

peratury automatycznie włącza

ogrzewanie, gdy temperatura w po-

mieszczeniu spadnie do ok. 7°c.

Wyłączanie urządzenia

W ce l u w y ł ą c z e n i a

u r z ą d z e n i a n a l e ż y

odłączyć wtyczkę sieciową.

5. Czyszczenie i kon-

serwacja

Jeżeli na obudowie urządzenia

wystąpią nieznaczne brązowawe

przebarwienia, należy je wytrzeć

jak najszybciej przy użyciu wilgot-

nej szmatki. urządzenie czyścić

w stanie wychłodzonym przy użyciu

standardowych środków do czy-

szczenia. unikać żrących środków

czyszczących o właściwościach

ściernych.

Uwaga!

Do otworu wentylacyjne-

go nie pryskać środka do

czyszczenia w aerozolu.

6. Co robić, gdy ...

... urządzenie nie grzeje:

sprawdzić temperaturę ustawioną

na urządzeniu oraz bezpiecznik

w instalacji domowej.

Jeśli nie można usunąć usterki,

należy wezwać specjalistę. W celu

usprawnienia i przyspieszenia po-

mocy, podać numer (nr e XXXXXX

nr F XXXXXXXX) z tabliczki znamio-

nowej:

7. Bezpieczeństwo

7.1 Krajowe wskazówki do-

tyczące bezpieczeństwa

Podczas instalacji przestrzegać ni-

niejszej instrukcji.

Producent zapewnia prawidłowe

działanie i bezpieczeństwo eksploa-

tacji tylko w przypadku używania

oryginalnego osprzętu przeznac-

zonego do tego urządzenia oraz

oryginalnych części zamiennych.

7.2 Przepisy, normy i wy-

mogi

Ryzyko uszkodzenia!

Zwrócić uwagę na treść

tabliczki znamionowej.

Podane napięcie musi być zgod-

ne z napięciem sieciowym.

Wskazówka

P r z e s t r z e g a ć

r o z -

porządzeń budowlanych

i przepisów dotyczących budowy

garażu obowiązujących w danym

kraju.

www.stiebel-eltron.com

CBs 20 s | 19

Zagrożenie życia przez

porażenie prądem!

Wszystkie elektryczne

prace przyłączeniowe i instala-

cyjne wykonywać zgodnie z wy-

mogami VDE (DIN VDE 0100),

przepisami odpowiedniego

zakładu elektroenergetycznego

oraz obowiązującymi przepisami

krajowymi i lokalnymi.

Wskazówka

dotycząca zamocowania

Urządzenie można przy-

mocować wyłącznie do

pionowej ściany o odporności

termicznej co najmniej 85°C.

Zachować minimalne odstępy od

przylegających obiektów.

Nie zakładać urządzenia bez-

pośrednio pod ściennym gniaz-

dkiem elektrycznym.

Ważna wskazówka

W przypadku instalacji

urządzenia grzejnego

w pomieszczeniach, w których

znajduje się wanna kąpielowa

i/lub kabina natryskowa, przes-

trzegać obszaru bezpieczeństwa

zgodnie z VDE 0100 cz. 701 i

zgodnie z danymi znajdującymi

się na tabliczce znamionowej

urządzenia.

Zagrożenie życia przez

porażenie prądem!

Urządzenie umieścić

w taki sposób, aby me-

chanizmy przełączające i regu-

lacyjne nie były narażone na

dotknięcie przez osoby przeby-

wające w wannie lub w kabinie.

8. Montaż

upewnić się, czy na miejscu po-

prowadzony został przewód o

wystarczającym przekroju.

Zwrócić uwagę, aby urządze-

nie zostało zamontowane w

odległości co najmniej 10 cm z

boku gniazdka sieciowego.

8.1 Montaż urządzenia

W celu przymocowania urządzenia

należy wykonać poniższe czyn-

ności:

Zamocować listwę montażową

wycięciem łącznika skierowa-

nym w górę.

Przykręcić dołączoną listwę

montażową poziomo na

ścianie.

użyć do tego odpowiednich

elementów mocujących (śruby,

kołki), zależnie od rodzaju

ściany.

Poziomy i pionowy otwór wzdłużny

służy do wyrównywania przebiegu

otworu mocującego.

urządzenie zawiesić na list-

wie montażowej przy użyciu

górnych pionowych szczelin

w ścianie tylnej.

Przykręcić urządzenie i listwę

za pomocą śruby mocującej.

1 Listwa montażowa

2 Śruba mocująca

8.2 Podłączenie elektryc-

zne

umieścić wtyczkę w gniazdku

sieciowym.

9. Dane techniczne

9.1 Odstępy bezpiec-

zeństwa

Odstępy minimalne

Od kratki wylotu powietrza

500 mm

od boków urządzenia

100 mm

od góry urządzenia

200 mm

od spodu urządzenia

100 mm

Od tylnej ściany urządzenia

26 mm

Od gniazda przyłączeniowego

100 mm

9.2 Tabela danych

CBS 20 S

185274

Moc przyłączeniowa

2000

Fazy

1/N

Napięcie znamionowe

230

częstotliwość

Zakres nastaw

°c

5-35

Położenie zapewniające och-

ronę przed zamarzaniem

°c

Wysokość

400

szerokość

275

Głębokość

121

Masa

stopień ochrony (IP)

IP23

Klasa ochrony

Kolor

biały, RAL 9010

9.3 Wymiar

9.4

9.5 Schemat połączeń

Środowisko naturalne i przetwarzanie

Prosimy o współpracę w zakresie przestrzegania zasad ochrony środowiska. W tym celu należy

usunąć opakowanie zgodnie z obowiązującymi krajowo przepisami o przeróbce odpadów.

Gwarancja

Gwarancja obejmuje tylko obszar kraju w którym urządzenie zostało zakupione. Naprawy gwarancyjne należy zgłaszać

do zakładu serwisowego wymienionego w karcie gwarancyjnej.

!

Montaż, podłączenie elektryczne oraz konserwacja urządzenia mogą być wykonane wyłączenie przez

uprawnionego Instalatora.

!

Producent nie bierze odpowiedzialności za uszkodzenia urządzeń wynikłe z montażu i/lub użytkowania

niezgodnego z niniejszą instrucją montażu i obsługi.

20 |CBs 20 s

www.stiebel-eltron.com

Русский

1. Общие указания

Следует ознакомиться!

Перед эксплуатацией

прибора следует

внимательно прочитать

данное руководство и

хранить его в течение всего

срока эксплуатации. В случае

перепродажи прибора

руководство нужно передать

следующему пользователю.

1.1 Значение символов

Символы, используемые в

данном руководстве

В данном руководстве

встречаются символы и

обозначения, которые имеют

следующее содержание:

Травмоопасно!

Указание для

монтажника или

пользователя на возможные

риски получения травмы,

а также на возможное

повреждение прибора!

Опасность для жизни

вследствие поражения

электрическим током!

Опасность получения

ожогов!

Опасность

повреждения!

Указание на

возможность возникновения

опасной ситуации при

установке прибора или во

время его эксплуатации,

а также на возможность

повреждения устройства,

нанесения вреда

окружающей среде или

причинения материального

ущерба.

Следует ознакомиться!

Необходимо

внимательно прочитать

данный раздел.

Этот символ указывает на

необходимость выполнения

определенных действий.

Описание таких действий

приведено шаг за шагом.

Эта маркировка является

ссылкой на рис. А.

Символы на приборе

символ имеет следующее

значение:

Утилизация прибора

Приборы с такой

маркировкой нельзя

выбрасывать в контейнер

для бытовых отходов, их

необходимо собирать и

утилизировать отдельно.

Не накрывать прибор

Не разрешается класть

белье на прибор:

опасность воспламенения!

2. Техника

безопасности

2.1 Использование по

назначению

Прибор предназначен для

обогрева жилых помещений.

иное или отличное от данных

целей использование является

использованием не по

назначению. использование

по назначению также

подразумевает соблюдение

положений настоящего

руководства. В случае изменения

или переоборудования

устройства все гарантийные

обязательства утрачивают силу!

Прибор предназначен для

бытового использования. Для

его безопасного обслуживания

пользователю не требуется

проходить инструктаж.

Возможно использование

прибора не в быту, а,

например, на объектах малого

предпринимательства, но при

соблюдении тех же условий

эксплуатации.

2.2 Указания по технике

безопасности

Необходимо соблюдать

следующие указания и

инструкции по технике

безопасности.

использовать устройство

следует только в полностью

собранном виде со

всеми установленными

предохранительными

устройствами.

ОСТОРОЖНО

Во избежание

опасности вследствие

непредвиденного сброса

защитного ограничителя

температуры запрещается

подключать прибор к

внешнему коммутационному

устройству, например,

таймеру, либо соединять

с электрической цепью,

которая регулярно

включается и выключается

посредством какого-либо

устройства.

Запрещено

использовать прибор...

... в помещениях, где из-за

наличия химических веществ,

пыли, газов или паров есть

опасность воспламенения

или взрыва.

... в непосредственной

близости от магистралей

или емкостей для

транспортировки или

хранения горючих и

взрывоопасных материалов.

... если расстояние от прибора

до предметов и поверхностей

меньше допустимого.

Опасность получения

ожога!

При эксплуатации

прибора его корпус и поток

выходящего воздуха имеют

высокую температуру (выше

80 °C).

Травмоопасно!

Управление

устройством детьми

или лицами с ограниченными

физическими, сенсорными и

умственными способностями

должно происходить

только под присмотром или

после соответствующего

инструктажа, проведенного

лицом, отвечающим за их

безопасность.

Необходимо следить за

детьми и не позволять им

играть с прибором!

2.3 Безопасное

расстояние до

прибора

Необходимо соблюдать

безопасное расстояние

до мебели, текстильных

изделий и прочих горючих и

негорючих материалов. Это

относится, прежде всего, к

воздуховыпускной решетке.

см. главу „Технические

данные”.

Теплый воздух должен

беспрепятственно выходить

через выпускную решетку!

2.4 Знак CE

Знак ce свидетельствует, что

прибор соответствует всем

основным требованиям:

Директивы об

электромагнитной

совместимости (Директива

2004/108/совета Ес)

Директивы Ес по

низковольтному

оборудованию (Директива

2006/95/совета Ес)

3. Описание прибора

Прибор является электрическим

обогревателем прямого нагрева

для настенной установки. Он

предназначен для полного

обогрева ванной комнаты или

временного и дополнительного

обогрева небольших

помещений, например,

мастерской или комнаты для

гостей.

Воздух из помещения

всасывается вентилятором

прибора через отверстия в

задней стенке, нагревается

с помощью нагревательного

элемента и равномерно, не

вызывая при этом сквозняков,

выходит через установленную

в нижней части прибора

выпускную решетку.

Для ввода прибора в

эксплуатацию достаточно

включить вилку в розетку.

Защитное устройство

автоматически отключает

нагревательные элементы и

мотор при перегреве прибора.

В таком случае необходимо

выполнить следующее:

Вынуть вилку из розетки.

устранить причину перегрева

прибора (напр., препятствие

для забора или выхода

воздуха, неожиданно

скопившееся загрязнение и

пр.).

Дать прибору остыть в

течение > 15 минут.

Вставить вилку в розетку

и убедиться, что прибор

функционирует безупречно.

3.1 Комплект поставки

Настенное устройство

быстрого обогрева с

соединительным проводом и

штекерным разъемом

Держатель настенный

Руководство по эксплуатации

и монтажу

4. Управление

с помощью регулятора

температуры можно

бесступенчато установить

необходимую температуру

воздуха в помещении. Регулятор

температуры в приборе будет

постоянно поддерживать

заданную температуру

благодаря повторяющимся

кратковременным циклам

нагрева воздуха в помещении.

Для использования прибора в

режиме защиты от замерзания

нужно повернуть регулятор

температуры до упора против

часовой стрелки. При таком

положении регулятора режим

обогрева автоматически

включается, если температура

воздуха в помещении падает

примерно до 7 °c.

Отключение прибора

Для вывода прибора

из эксплуатации нужно

вынуть вилку из розетки.

5. Чистка, уход

и техническое

обслуживание

При появлении на корпусе

прибора незначительных

потемнений нужно устранять

их по возможности сразу,

используя влажную тканевую

салфетку. Очистку прибора

производить только после его

полного охлаждения, используя

обычные чистящие средства.

Не использовать абразивные и

едкие средства.

Внимание!

Не распылять чистящее

средство в отверстия

для забора и выхода воздуха.

6. Что делать, если ...

... Прибор не осуществляет

нагрев:

Проверить значение

температуры, установленное

на регуляторе, а также

предохранители домашней сети.

Если проблема не устранена,

обратиться к специалисту

по ремонту. Чтобы получить

быструю и эффективную

помощь, необходимо сообщить

специалисту номера, указанные

на заводской табличке (Е-

XXXXXX и F- XXXXXXXX):

www.stiebel-eltron.com

CBs 20 s | 21

РУ

КИ

7. Техника

безопасности

7.1 Специфические

для рынка сбыта

указания по технике

безопасности

При монтаже соблюдать

положения данного руководства

по установке.

Мы гарантируем безупречную

работу прибора и безопасность

эксплуатации только при

использовании оригинальных

принадлежностей и

оригинальных запчастей.

7.2 Предписания,

стандарты и

положения

Опасность

повреждения!

Следует соблюдать

данные на заводской

табличке. Напряжение

сети должно совпадать с

указанным на табличке.

Указание

следует соблюдать

национальные

строительные предписания.

Опасность для жизни

вследствие поражения

электрическим током!

Выполнять все работы

по подключению и

установке в соответствии

с предписаниями Союза

немецких электротехников

(DIN VDE 0100) и предприятия

электроснабжения, а также

согласно соответствующим

национальным и

региональным предписаниям.

Указания по

установке

Прибор можно крепить

только к вертикальной

стене с термостойкостью не

менее 85 °C.

Следует соблюдать

минимально допустимые

расстояния до близлежащих

поверхностей.

Запрещается устанавливать

прибор непосредственно под

настенной розеткой.

Важное указание

При установке

обогревателя в

помещении с ванной и/

или душем соблюдать зону

безопасности согласно пункту

701 VDE 0100 в соответствии

с данными на заводской

табличке прибора.

Опасность для жизни

вследствие поражения

электрическим током!

Установить

прибор так, чтобы лица,

принимающие ванну или

душ, не могли дотронуться

до коммутирующих и

регулирующих устройств.

8. Монтаж

Перед монтажом прибора

убедиться, что подключение

имеет достаточное

поперечное сечение провода.

При монтаже прибора

необходимо следить, чтобы

расстояние от его боковой

поверхности до розетки

составляло не менее 10 см.

8.1 Монтаж прибора

При установке прибора

выполнить следующее:

установить планку для

подвешивания вырезом

накладки кверху.

Прикрепить прилагаемую

планку для подвешивания

к стене в горизонтальном

положении с помощью

шурупов.

использовать для этого

соответствующие крепежные

элементы (болты, дюбели) в

зависимости от типа стены.

Горизонтальный и вертикальный

пазы позволяют при

необходимости выровнять

планку при фиксации в

отверстиях.

Навесить прибор, установив

планку для подвешивания в

верхний вертикальный паз на

задней поверхности прибора.

Зафиксировать прибор и

планку для подвешивания с

помощью крепежного болта.

1 Планка для подвешивания

2 крепежный болт

8.2 Электрическое

соединение

Вставить вилку в сетевую

розетку.

9. Технические

характеристики

9.1 Безопасное

расстояние до

прибора

Минимальные расстояния

До выходной воздушной решетки

500 мм

До боковых поверхностей прибора

100 мм

До верхней поверхности прибора

200 ММ

До нижней поверхности прибора

100 ММ

До задней поверхности прибора

26 мм

До розетки

100 мм

9.2 Таблица параметров

CBS 20 S

185274

Присоединительная мощность

2000

Фазы

1/N

Номинальное напряжение

230

Частота

Гц

Диапазон устанавливаемой

температуры

°c

5-35

Режим защиты от замерзания

°c

Высота

мм

400

Ширина

мм

275

Глубина

мм

121

Вес

кг

степень защиты (IP)

IP23

класс защиты

Цвет

чисто-белый, RAL 9010

9.3 размер

9.4 Электросхема

Гарантия

Условия и порядок гарантийного обслуживания определяются отдельно для каждой страны. За информацией о

гарантии и гарантийном обслуживании обратитесь пожалуйста в представительство AEG в Вашей стране.

!

Монтаж прибора, первый ввод в эксплуатацию и обслуживание могут проводиться только компетентным

специалистом в соответствии с данной инструкцией.

!

Не принимаются претензии по неисправностям, возникшим вследствие неправильной установки и

эксплуатации прибора.

Окружающая среда и вторсырьё

Мы просим вашего содействия в защите окружающей среды. Выбрасывая упаковку, соблюдайте

правила переработки отходов, установленные в вашей стране.

Austria

STIEBEL ELTRON Ges.m.b.H.

Eferdinger Str. 73 | 4600 Wels

Tel. 07242 47367-0 | Fax 07242 47367-42

info@stiebel-eltron.at

www.stiebel-eltron.at

Belgium

STIEBEL ELTRON Sprl/Pvba

't Hofveld 6 - D1 | 1702 Groot-Bijgaarden

Tel.

02 42322-22 | Fax 02 42322-12

info@stiebel-eltron.be

www.stiebel-eltron.be

Czech Republik

STIEBEL ELTRON spol. s.r.o.

K Hájům 946 | 15500 Praha 5-Stodůlky

Tel. 0251116111 | Fax 0235512122

info@stiebel-eltron.cz

www.stiebel-eltron.cz

Denmark

PETTINAROLI A/S

Mandal Allé 21 | 5500 Middelfart

Tel. 06341 6666 | Fax 06341 6660

info@pettinaroli.dk

www.pettinaroli.dk

Finland

Insinööritoimisto Olli Andersson Oy

Keskuskatu 8 | 04600 Mäntsälä

Tel. 020 720-9988 | Fax 020 720-9989

info@stiebel-eltron.fi

www.stiebel-eltron.fi

France

STIEBEL ELTRON S.A.S.

7-9 rue des Selliers

B.P. 85107 | 57073 Metz-Cédex 3

Tel. 0387 74-3888 | Fax 0387 74-6826

info@stiebel-eltron.fr

www.stiebel-eltron.fr

Great Britain

STIEBEL ELTRON UK Ltd.

Unit 12 Stadium Court | Stadium Road

Bromborough | Wirral | CH62 3RP

Tel. 0151 346-2300 | Fax 0151 334-2913

info@stiebel-eltron.co.uk

www.stiebel-eltron.co.uk

Hungary

STIEBEL ELTRON Kft.

Pacsirtamező u. 41 | 1036 Budapest

Tel. 01 250-6055 | Fax 01 68-8097

info@stiebel-eltron.hu

www.stiebel-eltron.hu

Japan

Nihon Stiebel Co. Ltd.

Ebara building 3F | 2-9-3 Hamamatsu-cho

Minato-ku | Tokyo 105-0013

Tel. 03 34364662 | Fax 03 34594365

info@nihonstiebel.co.jp

Netherlands

STIEBEL ELTRON Nederland B.V.

Daviottenweg 36

5222 BH ‘s-Hertogenbosch

Tel. 073 623-000 | Fax 073 623-1141

stiebel@stiebel-eltron.nl

www.stiebel-eltron.nl

Poland

STIEBEL ELTRON sp. z o.o.

ul. Instalatorów 9 | 02-237 Warszawa

Tel. 022 609-2030 | Fax 022 609-2029

stiebel@stiebel-eltron.com.pl

www.stiebel-eltron.com.pl

Russia

STIEBEL ELTRON LLC RUSSIA

Urzhumskaya street, 4. | 129343 Moscow

Tel. 0495 775-3889 | Fax 0495 775-3887

info@stiebel-eltron.ru

www.stiebel-eltron.ru

Slovakia

TATRAMAT - ohrievace vody, s.r.o.

Hlavna 1 | 058 01 Poprad

Tel. 052 7127-125 | Fax 052 7127-148

info@stiebel-eltron.sk

www.stiebel-eltron.sk

Sweden

STENERGY

Vasagatan 14 | 545 30 Töreboda

Sales:

Tel. 0722 371900 | info@stiebel-eltron.se

Technique & Service:

Tel. 0150 54200 | info@heatech.se

www.stiebel-eltron.se

Switzerland

STIEBEL ELTRON AG

Netzibodenstr. 23 c | 4133 Pratteln

Tel. 061 81693-33 | Fax 061 81693-44

info@stiebel-eltron.ch

www.stiebel-eltron.ch

Thailand

STIEBEL ELTRON Asia Ltd.

469 Moo 2, Tambol Klong-Jik

Ampur Bangpa-In | Ayutthaya 13160

Tel. 035 22-0088 | Fax 035 22-1188

info@stiebeleltronasia.com

www.stiebeleltronasia.com

United States of America

STIEBEL ELTRON Inc.

17 West Street | West Hatfield, MA 01088

Tel. 413 247-3380 | Fax 413 247-3369

info@stiebel-eltron-usa.com

www.stiebel-eltron-usa.com

Deutschland

STIEBEL ELTRON GmbH & Co. KG

Dr.-Stiebel-Straße | 37603 Holzminden

Tel. 05531 702-0 | Fax 05531 702-480

info@stiebel-eltron.de

www.stiebel-eltron.de

Verkauf

Tel. 0180 3 700705* | Fax 0180 3 702015* | info-center@stiebel-eltron.de

Kundendienst

Tel. 0180 3 702020* | Fax 0180 3 702025* | kundendienst@stiebel-eltron.de

Tel. 05531 702-90015

Ersatzteilverkauf

Tel. 0180 3 702030* | Fax 0180 3 702035* | ersatzteile@stiebel-eltron.de

Tel. 05531 702-90050

Vertriebszentren

Tel. 0180 3 702010* | Fax 0180 3 702004*

* 0,09 €/min bei Anrufen aus dem deutschen Festnetz.

Maximal 0,42 €/min bei Anrufen aus Mobilfunknetzen.

Irrtum und technische Änderungen vorbehalten | Subject to errors and technical changes! | Sous réserve

d‘erreurs et de modifications techniques! | Onder voorbehoud van vergissingen en technische wijzigingen!

| Salvo error o modificación técnica! | Rätt till misstag och tekniska ändringar förbehålls! | Excepto erro

ou alteração técnica | Zastrzeżone zmiany techniczne i ewentualne błędy | Omyly a technické změny jsou

vyhrazeny! | A muszaki változtatások és tévedések jogát fenntartjuk! |

ВозмоҖность неточностейи

технических изменений не исключается.

| Chyby a technické zmeny sú vyhradené! Stand 06/10

A 185275-36066-8635

4<AMHCMM=ifchfb>

Аннотация для Радиатора Stiebel Eltron CBS 20 S с 07.03.2011 в формате PDF

Топ 10 инструкций

100.00

MB QUART DSG 213

99.98

Skil 0790 RA

99.98

Bosch KGN39VW21

99.97

Sony CDX-CA750X RU

99.97

Braun 310 Series 3

99.96

Asus P3-PE5

99.96

Siemens MQ 5 N 298

99.96

YUKON EXTEND LRS-1000

99.96

Bosch GWS 22-230 JH Professional

99.96

Philips Lunettes 3D Active

К рейтингу инструкций и мануалов →

Другие инструкции

AEG HR 5655

AEG HR 5655 Blau

Melissa 245-048

Kaiser EG63...
