inHalT | bEdiEnung

allgEMEinE HinwEisE

1. Allgemeine Hinweise

1.1 Dokumentinformation

Das Kapitel

Bedienung

richtet sich an den Benutzer und den Fach-

handwerker.

Das Kapitel

Installation

richtet sich an den Fachhandwerker.

Bitte lesen!

Lesen Sie diese Anleitung vor dem Gebrauch sorg-

fältig durch und bewahren Sie sie auf. Geben Sie die

Anleitung gegebenenfalls an einen nachfolgenden

Benutzer weiter.

1.2 Zeichenerklärung

Symbole in dieser Dokumentation:

In dieser Dokumentation werden Ihnen Symbole und Hervor-

hebungen begegnen. Diese haben folgende Bedeutung:

Verletzungsgefahr!

Hinweis auf mögliche Verletzungsrisiken.

Lebensgefahr durch Stromschlag!

Gefahr durch Verbrennungen!

Gefahr durch Feuer!

Nicht abdecken!

!

Mögliche Schäden!

Hinweis auf Beschädigung des Gerätes, Schädigung

der Umwelt oder wirtschaftlichen Schaden.

Hinweis!

Texte neben einem solchen Zeichen sind besonders

wichtig.

Diese Passagen und das „

“ Symbol zeigen Ihnen, dass Sie

etwas tun müssen. Die erforderlichen Handlungen werden

Schritt für Schritt beschrieben.

BeDIenung �� 2

1. Allgemeine Hinweise ��2

1.1 Dokumentinformation �� 2

1.2 Zeichenerklärung �� 2

2. Sicherheit ��3

2.1 Bestimmungsgemäße Verwendung �� 3

2.2 Sicherheitshinweise �� 3

2.3 CE-Kennzeichnung �� 3

2.4 Prüfzeichen �� 3

3. Gerätebeschreibung ��4

4. Bedienung ��4

5. Reinigung, Pflege und Wartung ��4

6. Was tun, wenn ... ��4

6.1 ... das Gerät nicht einschaltet �� 4

6.2 ... Gebläse ohne Warmluft läuft �� 4

6.3 Das Typenschild �� 4

InStallatIon �� 5

7. Sicherheit ��5

7.1 Allgemeine Sicherheitshinweise �� 5

7.2 Vorschriften, Normen und Bestimmungen �� 5

8. Installation ��5

8.1 Installationshinweise �� 5

8.2 Einbaubedingungen und Vorbereitungen �� 5

8.3 Elektrischer Anschluss �� 5

9. Montage ��5

9.1 Demontage der Gehäusekappe HTE 4 �� 5

9.2 Demontage der Gehäusekappe HTE 5 �� 5

9.3 Wandbefestigung �� 6

9.4 Montage der Gehäusekappe HTE 4 �� 6

9.5 Montage der Gehäusekappe HTE 5 �� 6

10. Übergabe des Gerätes ��6

11. Technische Daten ��7

11.1 Technischen Daten �� 7

11.2 Elektroschaltplan �� 7

11.3 Abstandsmaße �� 7

11.4 Richtwerte zur Montagehöhe �� 7

11.5 Abmessungen �� 8

KunDenDIenSt unD garantIe �� 9

umwelt unD recyclIng �� 10

bEdiEnung

siCHErHEiT

www.sTiEbEl-ElTron.CoM

HTE 4-5

deu

2. Sicherheit

2.1 Bestimmungsgemäße Verwendung

Das Gerät dient zum Trocknen nasser Hände.

Das Gerät ist für den Einsatz im häuslichen Umfeld vorgesehen.

Es kann von nicht eingewiesenen Personen sicher bedient wer-

den. In nicht häuslicher Umgebung, z. B. im Kleingewerbe, kann

das Gerät ebenfalls verwendet werden, sofern die Benutzung in

gleicher Weise erfolgt.

Eine andere oder darüber hinausgehende Benutzung gilt als nicht

bestimmungsgemäß. Zum bestimmungsgemäßen Gebrauch ge-

hört auch das Beachten dieser Anleitung sowie der Anleitungen

für eingesetztes Zubehör.

2.2 Sicherheitshinweise

Gefahr durch Verbrennung!

An der Warmluftaustrittsöffnung treten während des

Betriebes Temperaturen von über 90 °C auf.

WARNUNG Verletzung

Das Gerät kann von Kindern ab 8 Jahren sowie von Per-

sonen mit verringerten physischen, sensorischen oder

mentalen Fähigkeiten oder Mangel an Erfahrung und

Wissen benutzt werden, wenn sie beaufsichtigt werden

oder bezüglich des sicheren Gebrauchs des Geräts unter-

wiesen wurden und die daraus resultierenden Gefahren

verstanden haben. Kinder dürfen nicht mit dem Gerät

spielen. Reinigung und Benutzer-Wartung dürfen nicht

von Kindern ohne Beaufsichtigung durchgeführt werden.

Gefahr durch Feuer!

Legen Sie keine Gegenstände auf das Gerät. Lehnen Sie

keine Gegenstände an, und stecken Sie keine Gegen-

stände zwischen Gerät und Wand.

Legen Sie auch in unmittelbarer Nähe keine brenn-

baren, entzündbaren oder wärmedämmenden Gegen-

stände oder Stoffe wie zum Beispiel Wäsche, Decken,

Zeitschriften, Behälter mit Bohnerwachs oder Benzin,

Spraydosen und dergleichen ab.

Gefahr durch Feuer!

Betreiben Sie das Gerät nicht ...

... wenn die Räume durch Chemikalien, Staub, Gas

oder Dämpfe feuer- oder explosionsgefährdet sind.

... in unmittelbarer Nähe von Leitungen oder Behält-

nissen, die brennbare oder explosionsgefährdete Stof-

fe führen oder enthalten.

... wenn im Aufstellraum Arbeiten wie Verlegen,

Schleifen, Versiegeln, durchgeführt werden.

... wenn mit Benzin Sprays, Bohnerwachs oder ähn-

lichem umgegangen wird. Lüften Sie den Raum vor der

Benutzung des Gerätes ausreichend.

Lebensgefahr durch Stromschlag!

Stecken Sie keine Gegenstände in eine Öffnung am

Gerät. Dies kann zu tödlichen Stromstößen und/oder

Bränden führen.

Nicht abdecken!

Decken Sie das Gerät nicht ab, um eine Überhitzung

zu vermeiden.

Hinweis!

Betreiben Sie das Gerät nicht wenn die Mindestab-

stände zu angrenzenden Objektflächen unterschritten

werden.

Hinweis!

Wenn Sie das Gerät in Werkstätten oder sonstigen

Räumen benutzen, in denen Abgase, Öl- und Benzin-

geruch und so weiter auftreten oder mit Lösungsmit-

teln und Chemiekalien gearbeitet wird, kann es zu

länger anhaltenden Geruchsbelästigungen und gege-

benenfalls zu Verunreinigungen kommen.

Hinweis!

Achten Sie darauf, dass die Luftansaugöffnung an der

Unter- und Rückseite des Gerätes immer offen ist.

Hinweis!

Halten Sie zum Luftaustrittgitter den Mindestabstand

(siehe Kapitel Technische Daten) nach unten ein.

Die Warmluft muss ungehindert austreten können.

Hinweis!

Spritzen Sie das Gerät zum Reinigen nicht mit einem

Wasserschlauch ab (siehe Kapitel Reinigung, Pflege

und Wartung).

2.3 ce-Kennzeichnung

Die CE-Kennzeichnung belegt, dass das Gerät alle grundlegenden

Anforderungen erfüllt:

— Richtlinie über die elektromagnetische Verträglichkeit

— Niederspannungsrichtlinie

2.4 Prüfzeichen

Siehe Typenschild.

bEdiEnung

gEräTEbEsCHrEibung

|HTE 4-5

www.sTiEbEl-ElTron.CoM

3. Gerätebeschreibung

Das Gerät arbeitet berührungslos. Es ist mit einem optischen

Sensor ausgestattet, der bei Annäherung der Hände automatisch

die Heizung und das Gebläse aktiviert. Der Ansprechbereich liegt

zwischen vier cm und dreizehn cm unterhalb des Luftaustrittgit-

ters. Nach Entfernen der Hände schaltet sich das Gerät nach circa

drei Sekunden aus.

Aufgrund der Gehäuseform ist die Ablage von Zigaretten oder

ähnlichem auf dem Gerät weitgehend unmöglich. Vermeiden Sie

Wandrücksprünge an der Geräteoberseite, um diesen Effekt zu

erhalten.

Der HTE 5 ist zusätzlich durch sein robustes Aluminium-Druck-

gehäuse vor Beschädigungen gesichert.

4. Bedienung

Schütteln Sie vor dem Trocknen die nassen Hände kräftig über

dem Waschbecken aus. Dadurch verkürzt sich die Trocknungszeit

und es spart gleichzeitig Energie.

Halten Sie anschließend die Hände unter das Luftaustrittgitter

und reiben Sie diese im Warmluftstrom.

5. Reinigung, Pflege und Wartung

Zur Pflege des Gehäuses genügt ein feuchtes Tuch. Verwenden Sie

keine scheuernden oder anlösenden Reinigungsmittel! Polieren

Sie mit einem weichen Tuch nach. Spritzen Sie das Gerät nicht

mit Hilfe eines Wasserschlauches oder anderen Hilfsmitteln ab.

Hierdurch kann Wasser in das Gerät eindringen.

6. Was tun, wenn ...

6.1 ... das gerät nicht einschaltet

— Prüfen Sie die Sicherungen in der Hausinstallation.

— Durch eine Abdeckung des optischen Sensors wird das Gerät

in seiner Funktion behindert. In diesem Fall schaltet sich das

Gerät nach circa drei Sekunden aus, um einen Dauerbetrieb

zu vermeiden. Prüfen Sie bei einer Störung, ob sich die Sen-

sorfläche in unmanipuliertem Zustand befindet. Wenn Sie

eventuelle Gegenstände entfernt haben, arbeitet das Gerät

wieder einwandfrei.

6.2 ... gebläse ohne warmluft läuft

— Bei Überhitzung wird das Heizregister abgeschaltet, das Ge-

bläse läuft zur Kühlung weiter. Der Temperaturfühler schaltet

den Heizkörper circa zwei Minuten nachdem das Gerät abge-

schaltet hat wieder ein.

6.3 Das typenschild

Das Typenschild befindet sich auf der Unterseite des Gerätes.

www.sTiEbEl-ElTron.CoM

HTE 4-5

deu

insTallaTion

siCHErHEiT

7. Sicherheit

Die Installation, Inbetriebnahme sowie Wartung und Reparatur

des Gerätes darf nur von einem Fachhandwerker durchgeführt

werden.

7.1 allgemeine Sicherheitshinweise

Wir gewährleisten eine einwandfreie Funktion und Betriebssicher-

heit nur, wenn das für das Gerät bestimmte Original-Zubehör und

die originalen Ersatzteile verwendet werden.

7.2 Vorschriften, normen und Bestimmungen

Hinweis!

Beachten Sie alle nationalen und regionalen Vorschrif-

ten und Bestimmungen.

Hinweis!

Berücksichtigen Sie bei der Installation des Gerätes

in Räumen mit Badewanne und/oder Dusche den ent-

sprechenden Schutzbereich. Installieren Sie das Gerät

nach den Angaben auf dem Typenschild. Die Norm für

den Schutzbereich finden Sie in Deutschland in der

VDE 0100 - 701.

8. Installation

8.1 Installationshinweise

— Montieren Sie das Gerät auf eine durchgehend geschlossene

Wand (ohne Wandrücksprung), um Beschädigungen durch

Vandalismus zu verhindern.

8.2 einbaubedingungen und Vorbereitungen

— Montieren Sie das Gerät nur an einer senkrechten, über 90 °C

temperaturbeständigen Wand.

— Halten Sie die angegebenen Mindestabstände unbedingt ein.

8.3 elektrischer anschluss

Hinweis!

Beachten Sie das Typenschild. Die angegebene Span-

nung muss mit der Netzspannung übereinstimmen.

Lebensgefahr durch Stromschlag!

Der Anschluss an das Stromnetz ist nur als fester

Anschluss möglich. Das Gerät muss über eine Trenn-

strecke von mindestens 3 mm allpolig vom Netz ge-

trennt werden können.

Wählen Sie einen ausreichenden Leitungsquerschnitt.

Schließen Sie die elektrischen Anschlussleitungen nach dem

Schaltplan an (siehe Technische Daten).

�0

7�

�0

1 Kunstoffwinkel

Der in der Gehäusekappe des HTE 5 fixierte Kunststoffwinkel

dient der zusätzlichen Isolierung der Netzanschlussleitung und

-klemme.

9. Montage

Lebensgefahr durch Stromschlag!

Führen Sie alle elektrischen Anschluss- und Installa-

tionsarbeiten nach Vorschrift aus.

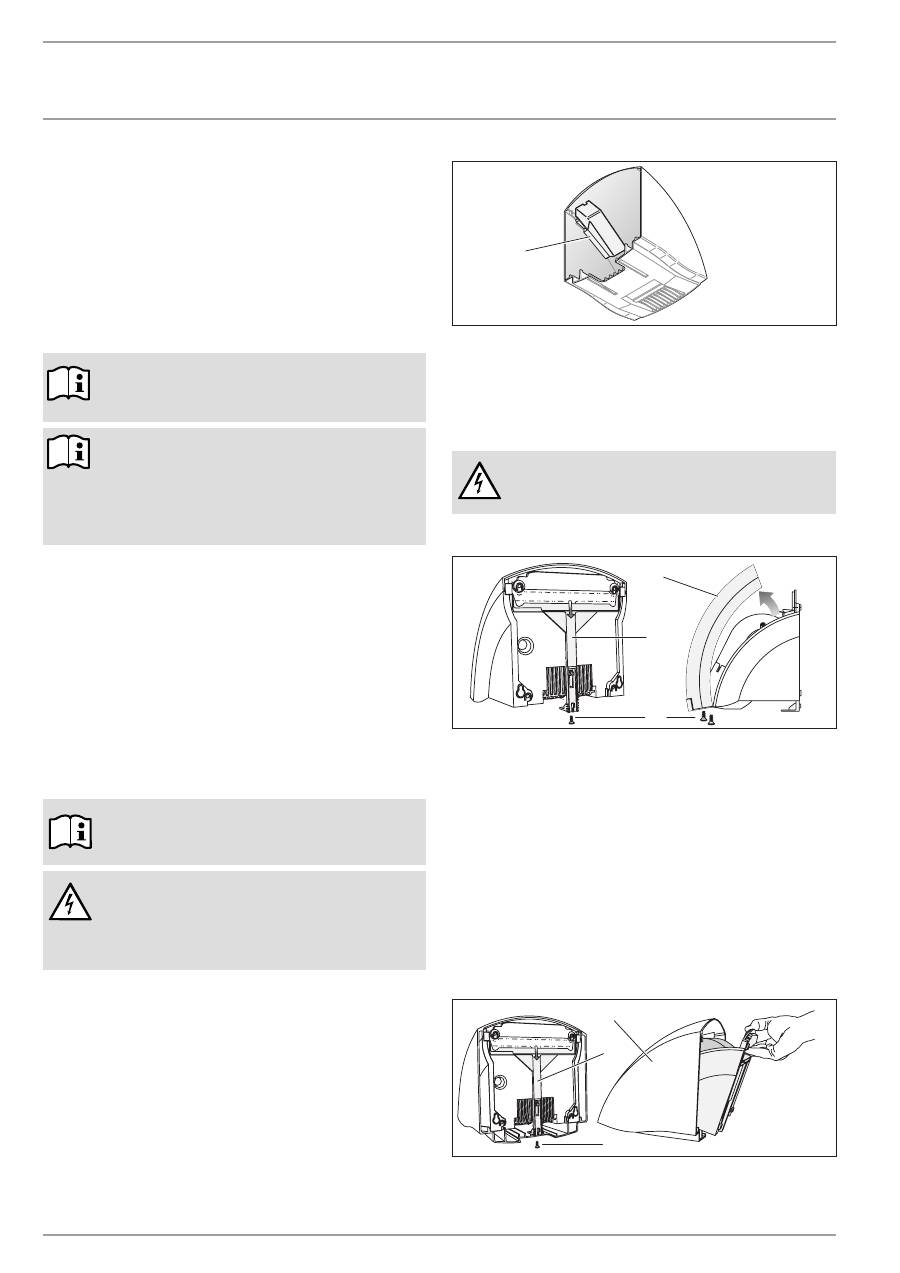

9.1 Demontage der gehäusekappe Hte 4

�0

7�

�0

1 Gehäusekappe

2 Verriegelungsschieber

3 Schrauben

Lösen Sie die Schrauben an Gehäusekappe und Verriegelungs-

schieber.

Ziehen Sie den Verriegelungsschieber nach unten.

Nehmen Sie die Gehäusekappe ab.

9.2 Demontage der gehäusekappe Hte 5

Lösen Sie die Verriegelungsschraube.

Ziehen Sie den Verriegelungsschieber nach unten.

Nehmen Sie die Gehäusekappe ab.

|HTE 4-5

www.sTiEbEl-ElTron.CoM

insTallaTion

ÜbErgabE dEs gEräTEs

�0

7�

�0

1 Gehäusekappe

2 Verriegelungsschieber

3 Verriegelungsschraube

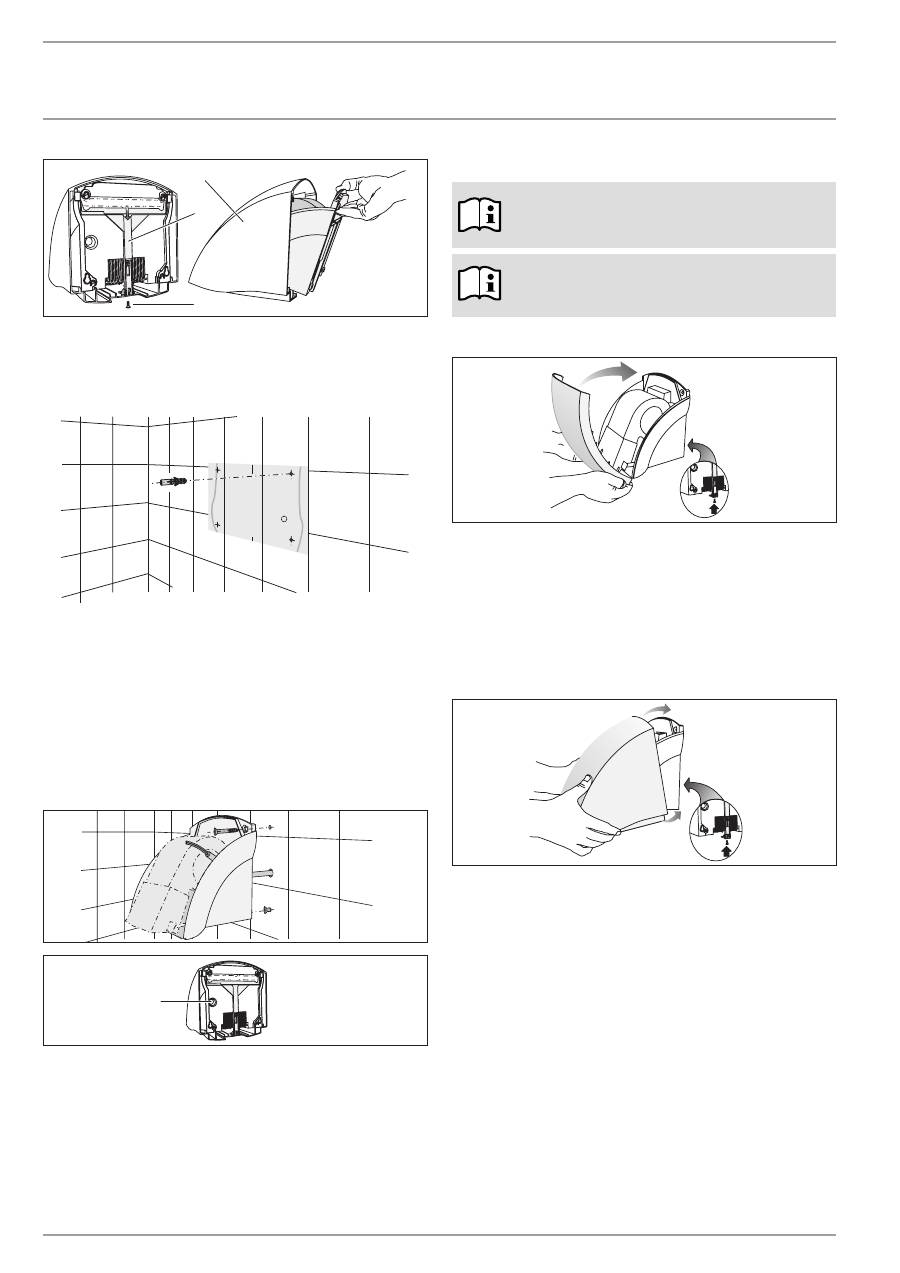

9.3 wandbefestigung

lone für M ont a

�0

7�

�0

025

Schneiden Sie die Bohrschablone aus. Diese befindet sich am

Ende dieser Anleitung.

Übertragen Sie die vier Befestigungspunkte mit Hilfe der Bohr-

schablone auf die Wand. Achten Sie dabei auf die Länge und

Lage der Netzanschlussleitung. Orientieren Sie sich an unseren

Höhen-Richtwerten (siehe Technische Daten).

Bohren Sie die Befestigungslöcher und versehen Sie diese mit

Dübeln.

Schrauben Sie die unteren Befestigungsschrauben in die Wand.

�07

�3

2�

�0

7�

�0

1 Kabeldurchführung

Ziehen Sie die Netzanschlussleitung durch die Kabeldurchfüh-

rung in die Geräterückwand.

Setzen Sie das Gerät mit den Schlüssellöchern auf die Befesti-

gungsschrauben.

Schrauben Sie das Gerät mit zwei weiteren Schrauben an die

Wand.

Schließen Sie die Anschlussleitung am Gerät an.

Hinweis!

Achten Sie darauf, dass die Adern der Netzanschluss-

leitung nicht im Bereich des Gebläsemotors liegen.

Hinweis!

Beachten Sie die maximale Länge der Netzanschluss-

leitung. (siehe Technische Daten)

9.4 montage der gehäusekappe Hte 4

�0

7�

�0

Setzen Sie die Gehäusekappe leicht gekippt an das Gerät und

schwenken Sie diese Richtung Wand.

Schieben Sie den Verriegelungsschieber bis zum Anschlag nach

oben.

Schrauben Sie den Verriegelungsschieber und die Gehäusekappe

fest.

9.5 montage der gehäusekappe Hte 5

�0

7�

�0

Schieben Sie die Gehäusekappe, leicht geneigt, bis zum Wand-

anschlag über das Gerät. Achten Sie darauf, dass die an der

Unterseite der Gehäusekappe angeformten Haken hinter die

Geräterückwand greifen.

Heben Sie zum Verriegeln die Gehäusekappe vorne leicht an

und schieben Sie den Verriegelungsschieber bis zum Anschlag

nach oben.

Schrauben Sie den Verriegelungsschieber fest.

10. Übergabe des Gerätes

Erklären Sie dem Benutzer die Funktionen des Gerätes. Machen

Sie ihn besonders auf die Sicherheitshinweise aufmerksam. Über-

reichen Sie dem Benutzer die Bedienungs- und Installationsan-

leitung.

www.sTiEbEl-ElTron.CoM

HTE 4-5

deu

insTallaTion

TECHnisCHE daTEn

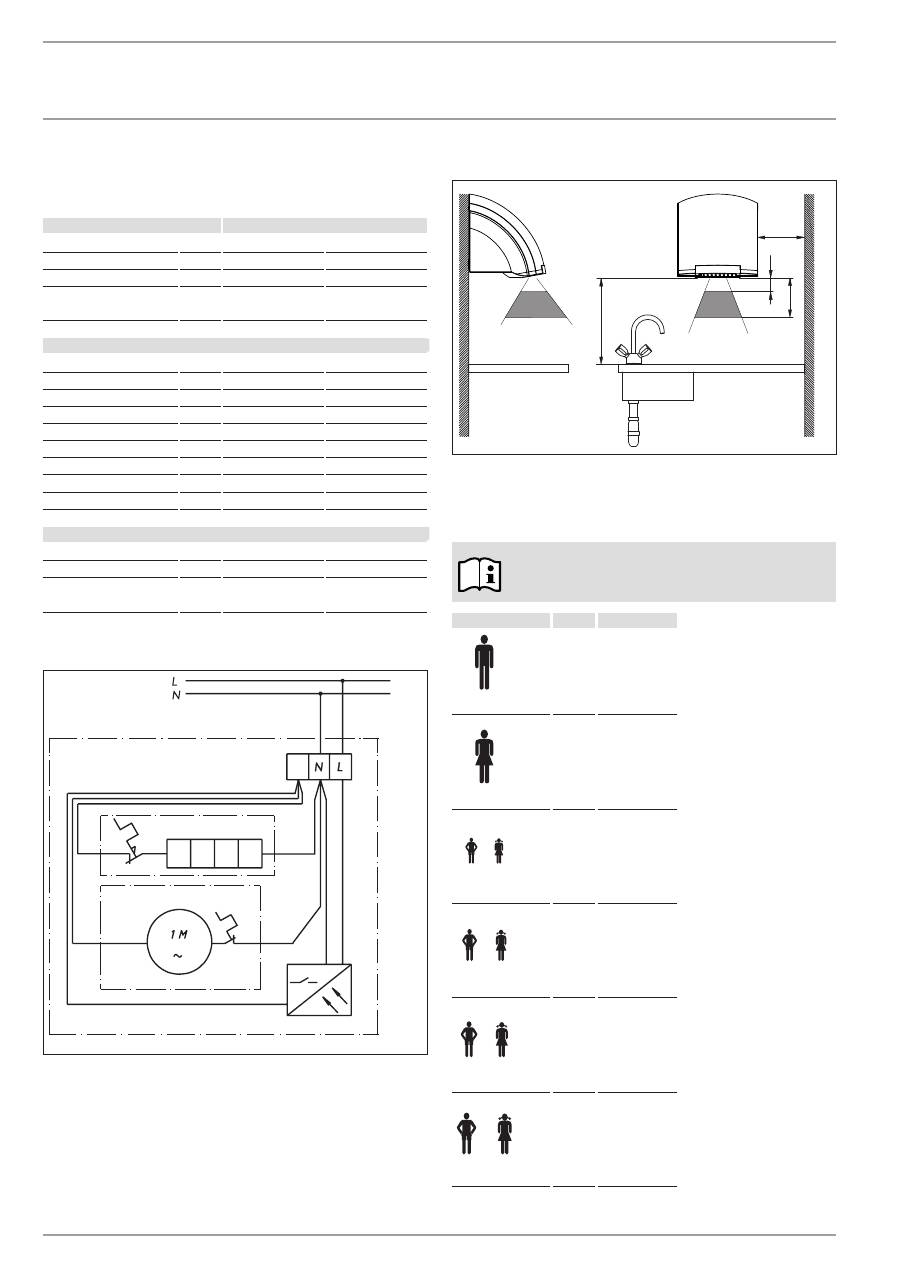

11. Technische Daten

11.1 technischen Daten

Modell

Händetrockner

Typ

HTE 4

HTE 5

Bestellnummer

073007

073008

Farbe

alpinweiß

signalweiß

Gehäuse

Kunststoff (ABS)

Aluminiumdruck-

guss, lackiert

betriebsdaten

Nennleistung

1800

Heizleistung

1740

Lüfterleistung

Anschluss

1/N 220-240 V 50 Hz 1/N 220-240 V 50 Hz

Schutzklasse nach EN

60335

Schutzart

IP 23

Betriebsgeräusch

~ dB (A)

Luftdurchsatz

~ m³/h

146

Laufzeit

~ s

Maße und gewichte

Abmessungen H x B x T

250 x 238 x 230

266 x 257 x 230

Gewicht

2.5

maximale Länge der Netz-

anschlussleitung

200

11.2 elektroschaltplan

�0

7�

�0

11.3 abstandsmaße

130

≥ 300

≥ 127

�0

7�

�0

032

1 Erfassungsbereich der Infrarot-Näherungselektronik

11.4 richtwerte zur montagehöhe

Hinweis!

Die Höhe (mm) kennzeichnet den Abstand zwischen

Geräteunterseite und Boden.

alter

Höhe (mm)

Erwachsener Mann

1350

Erwachsene Frau

1250

Kindergarten

4 - 7

810

Grundschule

7 - 10

910

Schule

10 - 13

1120

Schule

13 - 16

1250

|HTE 4-5

www.sTiEbEl-ElTron.CoM

insTallaTion

TECHnisCHE daTEn

11.5 abmessungen

11.5.1 HTE 4

238

161

250

ø6

184

192

230

11.5.2 HTE 5

257

161

266

184

192

230

ø6

www.sTiEbEl-ElTron.CoM

HTE 4-5

deu

Germany

Kundendienst und Garantie

Erreichbarkeit

Sollte einmal eine Störung an einem unserer Produkte auftreten,

stehen wir Ihnen natürlich mit Rat und Tat zur Seite.

Rufen Sie uns an:

05531 702-111

oder schreiben Sie uns:

Stiebel Eltron GmbH & Co. KG

- Kundendienst -

Fürstenberger Straße 77, 37603 Holzminden

E-Mail: kundendienst@stiebel-eltron.de

Fax: 05531 702-95890

Weitere Anschriften sind auf der letzten Seite aufgeführt.

Unseren Kundendienst erreichen Sie telefonisch rund um die Uhr,

auch an Samstagen und Sonntagen sowie an Feiertagen. Kunden-

diensteinsätze erfolgen während unserer Geschäftszeiten (von

7.30 bis 16.30 Uhr, freitags bis 14.00 Uhr). Als Sonderservice bieten

wir Kundendiensteinsätze bis 22 Uhr. Für diesen Sonderservice

sowie Kundendiensteinsätze an Sams-, Sonn- und Feiertagen

werden höhere Preise berechnet.

Garantiebedingungen

Diese Garantiebedingungen regeln zusätzliche Garantieleistungen

von uns gegenüber dem Endkunden. Sie treten neben die gesetz-

lichen Gewährleistungsansprüche des Kunden. Die gesetzlichen

Gewährleistungsansprüche gegenüber den sonstigen Vertrags-

partnern sind nicht berührt.

Diese Garantiebedingungen gelten nur für solche Geräte, die vom

Endkunden in der Bundesrepublik Deutschland als Neugeräte

erworben werden. Ein Garantievertrag kommt nicht zustande,

soweit der Endkunde ein gebrauchtes Gerät oder ein neues Gerät

seiner seits von einem anderen Endkunden erwirbt.

Inhalt und Umfang der Garantie

Die Garantieleistung wird erbracht, wenn an unseren Geräten ein

Herstellungs- und/oder Materialfehler innerhalb der Garantie-

dauer auftritt. Die Garantie umfasst jedoch keine Leistungen für

solche Geräte, an denen Fehler, Schäden oder Mängel aufgrund

von Verkalkung, chemischer oder elektrochemischer Einwirkung,

fehlerhafter Aufstellung bzw. Installation sowie unsachgemäßer

Einregulierung, Bedienung oder unsachgemäßer Inanspruch-

nahme bzw. Verwendung auftreten. Ebenso ausgeschlossen sind

Leistungen aufgrund mangelhafter oder unterlassener Wartung,

Witterungs einflüssen oder sonstigen Naturerscheinungen.

Die Garantie erlischt, wenn am Gerät Reparaturen, Eingriffe oder

Abänderungen durch nicht von uns autorisierte Personen vor-

genommen wurden.

Die Garantieleistung umfasst die sorgfältige Prüfung des Gerätes,

wobei zunächst ermittelt wird, ob ein Garantieanspruch besteht.

Im Garantiefall entscheiden allein wir, auf welche Art der Fehler

behoben wird. Es steht uns frei, eine Reparatur des Gerätes aus-

führen zu lassen oder selbst auszuführen. Etwaige ausgewechselte

Teile werden unser Eigentum.

Für die Dauer und Reichweite der Garantie übernehmen wir sämt-

liche Material- und Montagekosten.

Soweit der Kunde wegen des Garantiefalles aufgrund gesetz-

licher Gewährleistungsan sprüche gegen andere Vertragspartner

Leistungen erhalten hat, entfällt eine Leistungs pflicht von uns.

Soweit eine Garantieleistung erbracht wird, übernehmen wir

keine Haftung für die Beschädigung eines Gerätes durch Dieb-

stahl, Feuer, Aufruhr oder ähnliche Ursachen.

Über die vorstehend zugesagten Garantie leistungen hinausgehend

kann der Endkunde nach dieser Garantie keine Ansprüche wegen

mittelbarer Schäden oder Folgeschäden, die durch das Gerät ver-

ursacht werden, insbesondere auf Ersatz außerhalb des Gerätes

entstandener Schäden, geltend machen. Gesetzliche Ansprüche

des Kunden uns gegenüber oder gegenüber Dritten bleiben un-

berührt.

Garantiedauer

Für im privaten Haushalt eingesetzte Geräte beträgt die Garantie-

dauer 24 Monate; im übrigen (zum Beispiel bei einem Einsatz der

Geräte in Gewerbe-, Handwerks- oder Industriebetrieben) beträgt

die Garantiedauer 12 Monate.

Die Garantiedauer beginnt für jedes Gerät mit der Übergabe des

Gerätes an den Kunden, der das Gerät zum ersten Mal einsetzt.

Garantieleistungen führen nicht zu einer Verlängerung der Garan-

tiedauer. Durch die erbrachte Garantieleistung wird keine neue

Garantiedauer in Gang gesetzt. Dies gilt für alle erbrachten Ga-

rantieleistungen, insbesondere für etwaig eingebaute Ersatzteile

oder für die Ersatzlieferung eines neuen Gerätes.

Inanspruchnahme der Garantie

Garantieansprüche sind vor Ablauf der Garantiedauer, innerhalb

von zwei Wochen, nachdem der Mangel erkannt wurde, bei uns

anzumelden. Dabei müssen Angaben zum Fehler, zum Gerät und

zum Zeitpunkt der Feststellung gemacht werden. Als Garantie-

nachweis ist die Rechnung oder ein sonstiger datierter Kaufnach-

weis beizufügen. Fehlen die vorgenannten Angaben oder Unter-

lagen, besteht kein Garantieanspruch.

Garantie für in Deutschland erworbene, jedoch außerhalb

Deutschlands eingesetzte Geräte

Wir sind nicht verpflichtet, Garantieleistungen außerhalb der

Bundesrepublik Deutschland zu erbringen. Bei Störungen eines

im Ausland eingesetzten Gerätes ist dieses gegebenenfalls auf

Gefahr und Kosten des Kunden an den Kundendienst in Deutsch-

land zu senden. Die Rücksendung erfolgt ebenfalls auf Gefahr und

Kosten des Kunden. Etwaige gesetzliche Ansprüche des Kunden

uns gegenüber oder gegenüber Dritten bleiben auch in diesem

Fall unberührt.

Außerhalb Deutschlands erworbene Geräte

Für außerhalb Deutschlands erworbene Geräte gilt diese Garantie

nicht. Es gelten die jeweiligen gesetzlichen Vorschriften und ge-

gebenenfalls die Lieferbedingungen der Ländergesellschaft bzw.

des Importeurs.

KundEndiEnsT und garanTiE

|HTE 4-5

www.sTiEbEl-ElTron.CoM

Germany

Umwelt Und recyclinG

Entsorgung von Transport- und

Verkaufsverpackungsmaterial

Damit Ihr Gerät unbeschädigt bei Ihnen ankommt, haben wir

es sorgfältig verpackt. Bitte helfen Sie, die Umwelt zu schützen,

und entsorgen Sie das Verpackungsmaterial des Gerätes sach-

gerecht. Wir beteiligen uns gemeinsam mit dem Großhandel

und dem Fachhandwerk / Fachhandel in Deutschland an einem

wirksamen Rücknahme- und Entsorgungskonzept für die um-

weltschonende Aufarbeitung der Verpackungen.

Überlassen Sie die Transportverpackung dem Fachhandwerker

beziehungsweise dem Fachhandel.

Entsorgen Sie Verkaufsverpackungen über eines der Dualen

Systeme in Deutschland.

Entsorgung von Altgeräten in Deutschland

Geräteentsorgung

Die mit diesem Symbol gekennzeichneten Geräte dür-

fen nicht mit dem Hausmüll entsorgt werden.

Als Hersteller sorgen wir im Rahmen der Produktverantwor-

tung für eine umweltgerechte Behandlung und Verwertung

der Altgeräte. Weitere Informationen zur Sammlung und Ent-

sorgung erhalten Sie über Ihre Kommune oder Ihren Fach-

handwerker / Fachhändler.

Bereits bei der Entwicklung neuer Geräte achten wir auf eine

hohe Recyclingfähigkeit der Materialien.

Über das Rücknahmesystem werden hohe Recyclingquoten

der Materialien erreicht, um Deponien und die Umwelt zu ent-

lasten. Damit leisten wir gemeinsam einen wichtigen Beitrag

zum Umweltschutz.

Entsorgung außerhalb Deutschlands

Entsorgen Sie dieses Gerät fach- und sachgerecht nach den

örtlich geltenden Vorschriften und Gesetzen.

uMwElT und rECyCling

www.sTiEbEl-ElTron.CoM

HTE 4-5

ConTEnTs | opEraTion

gEnEral inforMaTion

1. General information

1.1 Document information

The chapter

operation

is intended for users and contractors.

The chapter

Installation

is intended for heating contractors.

Please read

Read these instructions carefully before using the

appliance and retain them for future reference. Pass

on the instructions, if required, to a new user.

1.2 Key to symbols

Symbols in this documentation:

In these instructions you will come across symbols and highlights.

These have the following meaning:

Risk of injury!

Information concerning possible risk of injury.

Danger of electrocution!

Risk of burning!

Fire hazard!

Never cover!

!

Possible damage

Information concerning damage to the appliance,

environmental damage or material losses.

Note!

Text next to this symbol is particularly important.

The "

" symbol indicates that you should do something. The

action you need to take is described step by step.

oPeratIon �� 11

1. General information �� 11

1.1 Document information �� 11

1.2 Key to symbols �� 11

2. Safety �� 12

2.1 Intended use �� 12

2.2 Safety information �� 12

2.3 CE designation �� 12

2.4 Test symbols �� 12

3. Equipment description �� 13

4. Operation �� 13

5. Cleaning, care and maintenance �� 13

6. What to do if ... �� 13

6.1 ... the appliance does not start �� 13

6.2 ... the fan is running but there is no hot air �� 13

6.3 The type plate �� 13

InStallatIon �� 14

7. Safety �� 14

7.1 General safety instructions �� 14

7.2 Instructions, standards and regulations �� 14

8. Installation �� 14

8.1 Installation information �� 14

8.2 Installation conditions and preparations �� 14

8.3 Power supply �� 14

9. Installation �� 14

9.1 Removing the HTE 4 casing cover �� 14

9.2 Removing the HTE 5 casing cover �� 14

9.3 Wall mounting �� 15

9.4 Fitting the HTE 4 casing cover �� 15

9.5 Fitting the HTE 5 casing cover �� 15

10. Appliance handover �� 15

11. Specification �� 16

11.1 Specification �� 16

11.2 Wiring diagram �� 16

11.3 Clearances �� 16

11.4 Guidelines for installation height �� 16

11.5 Dimensions �� 17

cuStomer SerVIce anD warranty �� 18

enVIronment anD recyclIng �� 18

opEraTion

safETy

| HTE 4-5

www.sTiEbEl-ElTron.CoM

2. Safety

2.1 Intended use

The appliance is used to dry wet hands.

This appliance is designed for domestic use. It can be used safely

by untrained persons. The appliance can also be used in a non-

domestic environment, e.g. in a small business, as long as it is

used in the same way.

Any other use beyond that described shall be deemed inappropriate.

Observation of these instructions is also part of the correct use of

this appliance. Any modifications or conversions to the appliance

void all warranty rights.

2.2 Safety information

Risk of burning!

During operation, temperatures in excess of 90 °C

occur at the hot air outlet.

WARNING Injury

The appliance may be used by children aged 8 and up

and persons with reduced physical, sensory or mental

capabilities or a lack of experience provided that they

are supervised or they have been instructed on how

to use the appliance safely and have understood the

resulting risks. Children must never play with the

appliance. Children must never clean the appliance or

perform user maintenance unless they are supervised.

Fire hazard!

Never place any objects on top of the appliance.

Never lean any objects against it or place any objects

between the appliance and the wall.

Never place any flammable, combustible or

insulating objects or materials, such as laundry,

blankets, magazines, containers with floor polish or

napsan, spray cans or similar, in direct proximity of

the appliance.

Fire hazard!

Never operate this appliance ...

... in rooms where the appliance is at risk from fire

or explosion as a result of chemicals, dust, gases

or vapours.

... in the direct proximity of pipes or receptacles that

carry or contain flammable or explosive materials.

... if work such as laying cables, grinding or sealing is

carried out in the installation room.

... if sprays, floor polish or similar products containing

napsan are used. Ensure the room is adequately

ventilated before using the appliance.

Danger of electrocution!

Never insert any objects into any aperture in the

appliance. This can lead to fatal electric shocks

and / or fires.

Never cover!

Never cover the appliance to prevent overheating.

Note!

Never operate the appliance if the minimum clearances

to adjacent surfaces are not maintained.

Note!

If you use the appliance in workshops or other rooms

where flue gases, oil and petrol vapours, etc. are

present, or solvents and chemicals are used, lasting,

unpleasant odours and possibly contamination

can result.

Note!

Ensure that the air inlet aperture at the bottom and

back of the appliance is always open.

Note!

Maintain the minimum clearance (see chapter

Specification) to the air outlet grille at the bottom.

The hot air must be able to escape unimpeded.

Note!

Never spray the appliance with a water hose to clean

it (see chapter Cleaning, care and maintenance).

2.3 ce designation

The CE designation shows that the appliance meets all essential

requirements according to the:

— Electromagnetic Compatibility Directive

— Low Voltage Directive

2.4 test symbols

See type plate.

opEraTion

EquipMEnT dEsCripTion

www.sTiEbEl-ElTron.CoM

HTE 4-5

3. Equipment description

The appliance works without contact. It is fitted with an optical

proximity sensor, which automatically activates the heater and

fan when your hands approach the appliance. The response

area is between 4 cm and 13 cm beneath the air outlet grille.

When you remove your hands, the appliance stops after approx.

three seconds.

The casing design makes it virtually impossible to use the appliance

as a depository for cigarettes or similar. Avoid any wall offset at

the top of the appliance to maintain this effect.

The HTE 5 is also protected against damage by its robust diecast

aluminium casing.

4. Operation

Shake your wet hands over the sink before drying. This reduces

the drying time and saves energy.

Then hold your hands under the air outlet grille and rub them

together in the hot air current.

5. Cleaning, care and maintenance

A damp cloth is sufficient for cleaning the casing. Never use

abrasive or corrosive cleaning agents. Go over the casing with a

soft cloth. Never spray the appliance using a water hose or other

tools. This would let water penetrate the appliance.

6. What to do if ...

6.1 ... the appliance does not start

— Check the fuses / MCBs in your fuse box.

— Covering the optical proximity sensor impairs the function of

the appliance. In this case, the appliance stops after approx.

three seconds to avoid constant operation. In the event of a

fault, check whether the sensor surface is clear. Once you have

removed any objects, the appliance will work correctly again.

6.2 ... the fan is running but there is no hot air

— When overheating occurs, the heater bank is switched

off but the fan continues to run for cooling purposes. The

temperature sensor switches the heater on again approx.

two minutes after the appliance stops.

6.3 the type plate

The type plate is located at the bottom of the appliance.

| HTE 4-5

www.sTiEbEl-ElTron.CoM

insTallaTion

safETy

7. Safety

Only qualified contractors should carry out installation,

commissioning, maintenance and repair of the appliance.

7.1 general safety instructions

We guarantee trouble-free operation and operational reliability

only if the original accessories and spare parts intended for the

appliance are used.

7.2 Instructions, standards and regulations

Note!

Observe all applicable national and regional

regulations and instructions.

Note!

When installing the appliance in rooms with a bath

and / or shower, take the relevant safety zone into

account. Install the appliance in accordance with the

information on the type plate. Refer to VDE 0100 - 701

for the standard applicable to safety zones in Germany.

8. Installation

8.1 Installation information

— Fit the appliance flat against a solid wall (without any offset)

to prevent damage caused by vandalism.

8.2 Installation conditions and preparations

— Always fit the appliance to a vertical wall that is temperature-

resistant to over 90 °C.

— Always maintain the specified minimum clearances.

8.3 Power supply

Note!

Observe the type plate. The specified voltage must

match the mains voltage.

Danger of electrocution!

Only use a permanent connection to the power supply.

The appliance must be able to be separated from the

mains power supply by an isolator that disconnects all

poles with at least 3 mm contact separation.

Select a power cable with an adequate cross-section.

Connect the power cable in accordance with the wiring diagram

(see Specification).

�0

7�

�0

1 Plastic bracket

The plastic bracket fixed to the inside of the HTE 5 casing cover

provides additional insulation for the power cable and terminal.

9. Installation

Danger of electrocution!

Carry out all electrical connection and installation

work in accordance with relevant regulations.

9.1 removing the Hte 4 casing cover

�0

7�

�0

1 Casing cover

2 Locking slide

3 Screws

Undo the screws on the casing cover and locking slide.

Pull the locking slide down.

Remove the casing cover.

9.2 removing the Hte 5 casing cover

Undo the locking screw.

Pull the locking slide down.

Remove the casing cover.

�0

7�

�0

1 Casing cover

2 Locking slide

3 Locking screw

www.sTiEbEl-ElTron.CoM

HTE 4-5

insTallaTion

applianCE HandovEr

9.3 wall mounting

lone für M ont a

�0

7�

�0

025

Cut out the drilling template. This can be found at the end of

these instructions.

Transfer the four mounting points on to the wall using the drilling

template. Pay attention to the length and position of the power

cable. Use our height guidelines to help you (see Specification).

Drill the fixing holes and insert rawl plugs.

Insert the lower fixing screws into the wall.

�07

�3

2�

�0

7�

�0

1 Cable entry

Pull the power cable through the cable entry in the back panel

of the appliance.

Fit the appliance with the keyhole fixings on to the fixing screws.

Secure the appliance to the wall using two more screws.

Connect the power cable to the appliance.

Note!

Ensure that the wires of the power cable are not near

the fan motor.

Note!

Observe the maximum length of the power cable.

(See Specification)

9.4 Fitting the Hte 4 casing cover

�0

7�

�0

Place the casing cover on the appliance so that it is slightly tilted

and pivot it towards the wall.

Push the locking slide up as far as it will go.

Secure the locking slide and the casing cover with screws.

9.5 Fitting the Hte 5 casing cover

�0

7�

�0

Slide the casing cover, slightly tilted, over the appliance towards

the wall as far as it will go. Ensure that the hooks provided on

the bottom of the casing cover catch behind the back panel of

the appliance.

To lock in place, lift the casing cover slightly at the front and

push the locking slide up as far as it will go.

Secure the locking slide with screws.

10. Appliance handover

Explain the functions of the appliance to the user. Draw special

attention to the safety information. Hand the operating and

installation instructions to the user.

| HTE 4-5

www.sTiEbEl-ElTron.CoM

insTallaTion

spECifiCaTion

11. Specification

11.1 Specification

Model

Hand dryer

Type

HTE 4

HTE 5

Part number

073007

073008

Colour

white

signal white

Casing

Plastic (ABS) Diecast aluminium,

painted

operating details

Rated output

1800

Output

1740

Fan power

Connection

1/N 220-240 V 50 Hz 1/N 220-240 V 50 Hz

Protection cat. to EN 60335

Protection

IP 23

Operating noise

~ dB (A)

Air throughput

~ m³/h

146

Runtime

~ s

dimensions and weights

Dimensions H x W x D

250 x 238 x 230

266 x 257 x 230

Weight

2.5

Maximum length of the

power cable

200

11.2 wiring diagram

�0

7�

�0

11.3 clearances

130

≥ 300

≥ 127

�0

7�

�0

032

1 Detection range of IR proximity sensor

11.4 guidelines for installation height

Note!

Height (mm) indicates the clearance between the

bottom of the appliance and the floor.

age

Height (mm)

Adult man

1 350

Adult woman

1 250

Nursery school age

4 - 7

810

Primary school age

7 - 10

910

Middle school age

10 - 13

1 120

High school age

13 - 16

1 250

www.sTiEbEl-ElTron.CoM

HTE 4-5

insTallaTion

spECifiCaTion

11.5 Dimensions

11.5.1 HTE 4

238

161

250

ø6

184

192

230

11.5.2 HTE 5

257

161

266

184

192

230

ø6

| HTE 4-5

www.sTiEbEl-ElTron.CoM

InternatIonal

Guarantee | envIronment and recyclInG

Warranty

The warranty conditions of our German companies do not

apply to appliances acquired outside of Germany. In countries

where our subsidiaries sell our products, it is increasingly the

case that warranties can only be issued by those subsidiaries.

Such warranties are only granted if the subsidiary has issued

its own terms of warranty. No other warranty will be granted.

We shall not provide any warranty for appliances acquired in

countries where we have no subsidiary to sell our products.

This will not affect warranties issued by any importers.

Environment and recycling

We would ask you to help protect the environment. After use,

dispose of the various materials in accordance with national

regulations.

CusToMEr sErviCE and warranTy

EnvironMEnT and rECyCling

www.sTiEbEl-ElTron.CoM

HTE 4-5

anÇ

TablE dEs MaTièrEs | uTilisaTion

rEMarquEs généralEs

1. Remarques générales

1.1 Informations document

Le chapitre

utilisation

s'adresse aux utilisateurs et artisans

professionnels.

Le chapitre

Installation

s'adresse aux artisans professionnels.

à lire SVP !

Veuillez lire attentivement cette notice avant l'emploi

et conservez-la. Veuillez transmettre cette notice à

l'utilisateur suivant éventuellement.

1.2 explication des symboles

Symboles utilisés dans cette documentation

Vous rencontrerez à la lecture de cette documentation des

symboles et des mises en évidence qui ont la signification suivante.

Risque de blessures !

Remarque signalant des risques de blessures

potentiels !

Danger d'électrocution !

Risque de brûlures !

Risque d'incendie !

Ne pas recouvrir l'appareil !

!

Détériorations éventuelles !

Remarque signalant une détérioration de l'appareil, un

dommage économique ou environnemental.

Remarque !

Les textes que vous trouverez à côté de tels symboles

sont particulièrement importants.

Ces textes et le symbole «

» vous indiquent que vous devez

agir. Les actions nécessaires sont décrites étape par étape.

utIlISatIon �� 19

1. Remarques générales �� 19

1.1 Informations document �� 19

1.2 Explication des symboles �� 19

2. Sécurité �� 20

2.1 Utilisation conforme �� 20

2.2 Consignes de sécurité �� 20

2.3 Marquage CE �� 21

2.4 Marque de conformité �� 21

3. Description de l'appareil �� 21

4. Utilisation �� 21

5. Nettoyage, maintenance et entretien �� 21

6. Que faire si ... ? �� 21

6.1 ... l'appareil ne se met pas en marche �� 21

6.2 ... la soufflante fonctionne sans air chaud �� 21

6.3 Plaquette signalétique �� 21

InStallatIon �� 22

7. Sécurité �� 22

7.1 Sécurité générale �� 22

7.2 Prescriptions, normes et directives �� 22

8. Installation �� 22

8.1 Informations sur l'installation �� 22

8.2 Conditions d'installation et travaux préparatoires �� 22

8.3 Branchement électrique �� 22

9. Montage �� 22

9.1 Démontage du capot de boîtier HTE 4 �� 22

9.2 Démontage du capot de boîtier HTE 5 �� 22

9.3 Fixation murale �� 23

9.4 Montage du capot de boîtier HTE 4 �� 23

9.5 Montage du capot de boîtier HTE 5 �� 23

10. Remise de l'appareil �� 23

11. Données techniques �� 24

11.1 Données techniques �� 24

11.2 Schéma de raccordement électrique �� 24

11.3 Cotes de dégagement �� 24

11.4 Valeurs indicatives pour la hauteur de montage �� 24

11.5 Dimensions �� 25

SerVIce aPrèS-Vente et garantIe �� 26

enVIronnement et recyclage �� 26

uTilisaTion

séCuriTé

| HTE 4-5

www.sTiEbEl-ElTron.CoM

2. Sécurité

2.1 utilisation conforme

Cet appareil sert à sécher les mains.

L’appareil est destiné à une utilisation domestique. Il peut être

utilisé par des personnes qui ne disposent pas de connaissances

techniques particulières. L’appareil peut également être utilisé

dans un environnement non domestique, p. ex. dans des petites

entreprises, à condition que son utilisation soit du même ordre

Tout emploi sortant de ce cadre est considéré comme non

conforme. Fait aussi partie d'une utilisation conforme le respect

de cette notice. Toute garantie expire en cas de modifications ou

de transformations apportées à cet appareil.

2.2 consignes de sécurité

Risque de brûlure !

Une température pouvant atteindre plus de 90 °C règne

à l'orifice de sortie de l'air chaud lorsque l'appareil est

en service.

AVERTISSEMENT Blessure

L’appareil peut être utilisé par les enfants de 8 ans

et plus ainsi que par les personnes aux facultés

physiques, sensorielles ou mentales limitées ou

manquant d’expérience et de connaissances, si elles

sont supervisées ou si elles ont reçu les instructions

d’usage de l’appareil et des risques pouvant résulter

de son utilisation. Les enfants ne doivent pas jouer

avec l’appareil. Les opérations de maintenance, de

nettoyage à effectuer par l’utilisateur ne doivent pas

être réalisées par des enfants sans surveillance.

Risque d'incendie !

Ne pas poser d'objets sur l'appareil. Ne pas y appuyer

d'objets et ne pas en insérer entre l'appareil et le mur.

Ne pas poser non plus à proximité immédiate

de l'appareil d'objets ou d'étoffes combustibles,

inflammables ou isolants thermiques tels que linge,

couvertures, journaux, récipients contenant de la cire

ou de l'essence, bombes aérosols et autres produits

identiques.

Risque d'incendie !

Ne pas utiliser l'appareil si ...

... un risque d'incendie ou d'explosion dans les locaux

à cause de produits chimiques, de gaz ou de vapeurs

existe.

... des câbles ou des récipients susceptibles de contenir

ou de transporter des matériaux inflammables ou

explosibles se trouvent à proximité immédiate.

... des travaux de pose, de ponçage, de vitrification

sont exécutés dans le local où l'appareil est installé.

... on manipule des bombes aérosol, de la cire ou

d'autres produits identiques. Aérer suffisamment la

pièce avant d'utiliser l'appareil.

Danger d'électrocution !

Ne pas introduire d'objet dans une ouverture

de l'appareil. Ceci pourrait engendrer des chocs

électriques mortels et/ou des incendies.

Ne pas recouvrir l'appareil !

Ne pas recouvrir l'appareil afin d'éviter toute

surchauffe.

Remarque !

Ne pas mettre l'appareil en service si les distances

minimales par rapport aux objets adjacents ne sont

pas maintenues.

Remarque !

Si vous utilisez l'appareil dans des ateliers ou autres

locaux dans lesquels une odeur de gaz d'échappement,

d'huile et d'essence, etc. se dégage ou dans lesquels

des solvants et des produits chimiques sont employés,

des désagréments persistants causés par les odeurs

et des contaminations éventuelles peuvent survenir.

Remarque !

Veillez à garder toujours dégagé l'orifice d'aspiration

d'air au-dessous et à l'arrière de l'appareil.

Remarque !

Respectez la distance minimale vers le bas par rapport

à la grille de sortie de l'air (se référer au chapitre

Données techniques).

L'air chaud doit pouvoir sortir sans aucune entrave.

Remarque !

Ne pas asperger l'appareil avec un tuyau d'eau

pour le nettoyer (se référer au chapitre Nettoyage,

maintenance et entretien).

Аннотация для Водонагревателя Stiebel Eltron HTE electronic 5 с 11.05.2009 в формате PDF

Топ 10 инструкций

100.00

MB QUART DSG 213

99.98

Skil 0790 RA

99.98

Bosch KGN39VW21

99.97

Sony CDX-CA750X RU

99.97

Braun 310 Series 3

99.96

Asus P3-PE5

99.96

Siemens MQ 5 N 298

99.96

YUKON EXTEND LRS-1000

99.96

Bosch GWS 22-230 JH Professional

99.96

Philips Lunettes 3D Active

К рейтингу инструкций и мануалов →

Другие инструкции

Bosch PHD5560 Haartrockner beautixx comfort ion

Bosch PHD5710 Haartrockner beautixx comfort

Philips LX7100SA

Hama Leni
