www.sTiEbEl-ElTron.CoM

HTE 4-5

|

41

P

or

tu

guê

s

insTalação

dados TéCniCos

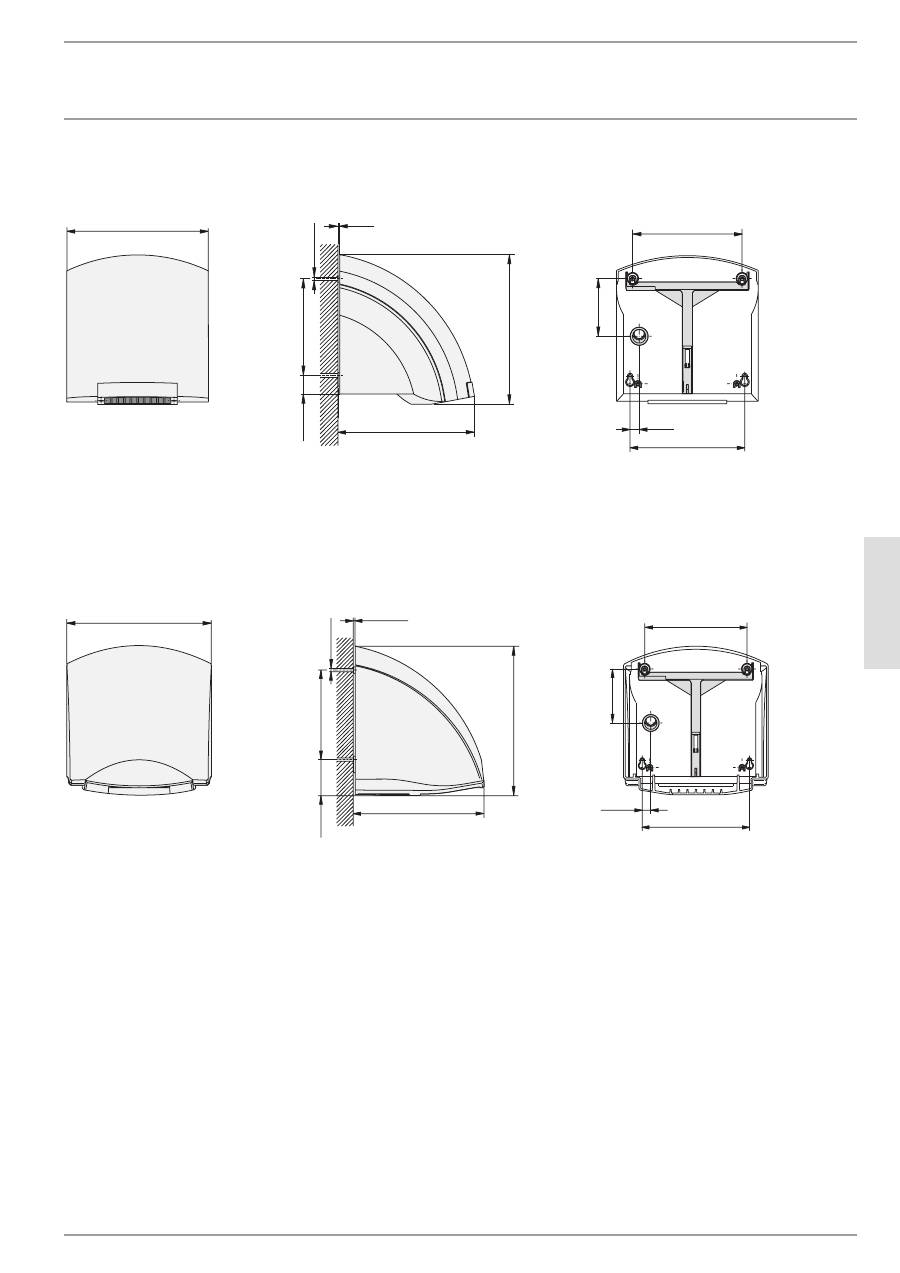

11.5  Dimensões

11.5.1  HTE 4

238

161

250

96

ø6

30

184

192

15

3

230

11.5.2  HTE 5

257

161

266

96

60

184

192

15

3

230

ø6

background image

42

|HTE 4-5

www.sTiEbEl-ElTron.CoM

InternacIonal

GarantIa | ambIente e recIclaGem

Garantia

As condições de garantia da nossa empresa alemã não se apli-

cam a aparelhos adquiridos fora da Alemanha. Além disso, nos

países nos quais os nossos produtos são comercializados por

uma das nossas filiais, apenas essa filial poderá conceder uma

garantia. Este tipo de garantia é apenas concedido quando a

filial especificou condições de garantia próprias. Além deste

âmbito não são concedidas quaisquer garantias.

Não concedemos qualquer garantia a aparelhos adquiridos em

países, nos quais não existe nenhuma filial a comercializar os

nossos produtos. Todas as garantias asseguradas pelo impor-

tador permanecem inalteradas.

Ambiente e reciclagem

Por favor ajude na preservação do nosso ambiente. Elimine

os materiais após a utilização de acordo com os regulamentos

nacionais.

sErviço ao CliEnTE E garanTia

aMbiEnTE E rECiClagEM

background image

www.sTiEbEl-ElTron.CoM

HTE 4-5

43

P

o

ls

k

i

spis Treści | obsługa

wsKazówKi ogólnE

1.  Wskazówki ogólne

1.1  Informacje dotyczące niniejszego dokumentu

Rozdział

obsługa

 przeznaczony jest dla użytkowników

i specjalistów.

Rozdział

Instalacja

 przeznaczony jest wyłącznie dla specjalistów.

Przeczytać!

Przed przystąpieniem do obsługi urządzenia dokładnie

zapoznać się z  niniejszą instrukcją i  zachować

ją do późniejszego wykorzystania. W przypadku

przekazania produktu osobom trzecim niniejszą

instrukcję należy również dołączyć.

1.2  objaśnienie znaków

Symbole użyte w dokumentacji:

W  niniejszej dokumentacji użyte zostały różne symbole

i wyróżnienia. Mają one następujące znaczenie:

Ryzyko odniesienia obrażeń!

Wskazuje na potencjalne ryzyko odniesienia obrażeń.

Zagrożenie życia przez porażenie prądem!

Ryzyko poparzenia!

Ryzyko spowodowane ogniem!

Nie zakrywać!

!

Możliwość wystąpienia szkód!

Informuje o możliwości uszkodzenia urządzenia,

zanieczyszczenia środowiska lub szkodach

gospodarczych.

Wskazówka!

Informacje umieszczone za takim symbolem są

szczególnie ważne.

»

Fragmenty oznaczone symbolem „

»

” stanowią opis czynności

do wykonania. Wymagane czynności opisane są krok po kroku.

oBSługa ����������������������������������������������� 43

1.  Wskazówki ogólne �������������������������������������������� 43

1.1  Informacje dotyczące niniejszego dokumentu ��������������� 43

1.2  Objaśnienie znaków ����������������������������������������������� 43

2.  Bezpieczeństwo ����������������������������������������������� 44

2.1  Użytkowanie zgodne z przeznaczeniem ����������������������44

2.2  Wskazówki dotyczące bezpieczeństwa ������������������������44

2.3  Oznaczenie CE ������������������������������������������������������ 45

2.4  Znak jakości �������������������������������������������������������� 45

3.  Opis urządzenia ����������������������������������������������� 45

4.  Obsługa  ������������������������������������������������������� 45

5.  Czyszczenie i konserwacja ����������������������������������� 45

6.  Co robić, gdy ...  ���������������������������������������������� 45

6.1  ... urządzenie się nie włącza ������������������������������������ 45

6.2  ... z dmuchawy nie wydostaje się ciepłe powietrze �������� 45

6.3  Tabliczka znamionowa ������������������������������������������� 45

InStalacja �������������������������������������������� 46

7.  Bezpieczeństwo ����������������������������������������������� 46

7.1  Ogólne wskazówki dotyczące bezpieczeństwa �������������� 46

7.2  Przepisy, normy i rozporządzenia ������������������������������ 46

8.  Instalacja ������������������������������������������������������ 46

8.1  Wskazówki dotyczące instalacji ��������������������������������� 46

8.2  Warunki montażu i czynności przygotowawcze ������������� 46

8.3  Podłączenie elektryczne ����������������������������������������� 46

9.  Montaż ��������������������������������������������������������� 46

9.1  Demontaż pokrywy obudowy HTE 4 ��������������������������� 46

9.2  Demontaż pokrywy obudowy HTE 5 ��������������������������� 46

9.3  Montaż na ścianie ������������������������������������������������� 47

9.4  Montaż pokrywy obudowy HTE 4 ������������������������������ 47

9.5  Montaż pokrywy obudowy HTE 5 ������������������������������ 47

10.  Przekazanie urządzenia �������������������������������������� 47

11.  Dane techniczne����������������������������������������������� 48

11.1  Dane techniczne ���������������������������������������������������48

11.2  Schemat połączeń �������������������������������������������������48

11.3  Wymiary odstępów ������������������������������������������������ 48

11.4  Wartości orientacyjne wysokości montażu ������������������� 48

11.5  Wymiary ������������������������������������������������������������� 49

SerwIS I gwarancja �������������������������������� 50

ŚroDowISKo I recyKlIng ��������������������������� 50

background image

obsługa

bezpieczeńsTwo

44

| HTE  4-5

www.sTiEbEl-ElTron.CoM

2.  Bezpieczeństwo

2.1  użytkowanie zgodne z przeznaczeniem

Urządzenie służy do suszenia mokrych rąk.

Urządzenie przeznaczone jest do użytku domowego.

Nieprzeszkolone osoby mogą bezpiecznie z  niego korzystać.

Urządzenie można stosować również poza domem, np. w małych

przedsiębiorstwach, pod warunkiem takiego samego użytkowania.

Inne zastosowanie lub użycie wykraczające poza obowiązujące

ustalenia traktowane jest jako niezgodne z przeznaczeniem.

Do użytkowania zgodnego z przeznaczeniem należy również

przestrzeganie niniejszej instrukcji. Modyfikacje i przebudowa

urządzenia powodują utratę gwarancji!

2.2  wskazówki dotyczące bezpieczeństwa

Ryzyko poparzenia!

Przy otworze wylotowym ciepłego powietrza

w pracującym urządzeniu panuje temperatura powyżej

90°C.

!

OSTRZEŻENIE Obrażenia ciała

Urządzenie może być obsługiwane przez dzieci, które

ukończyły 8 lat oraz przez osoby o zmniejszonych

zdolnościach fizycznych, sensorycznych lub

umysłowych lub osoby nieposiadające odpowiedniego

doświadczenia względnie wiedzy, jeżeli są one

pod nadzorem lub zostały przeszkolone w zakresie

bezpiecznej obsługi urządzenia oraz zrozumiały

wynikające stąd niebezpieczeństwa.  Dzieciom nie

wolno bawić się urządzeniem.  Czyszczenie oraz

konserwacja wykonywana przez użytkownika są

czynnościami, których dzieciom nie wolno wykonywać

bez nadzoru.

Ryzyko spowodowane ogniem!

Nie umieszczać na urządzeniu żadnych przedmiotów.

Nie opierać o urządzenie żadnych przedmiotów i nie

umieszczać żadnych przedmiotów między urządzeniem

a ścianą.

Również w  bezpośrednim pobliżu urządzenia nie

wolno kłaść żadnych przedmiotów ani materiałów

łatwopalnych lub hamujących ujście ciepła, takich jak

bielizna, koce, czasopisma, pojemniki z woskiem lub

benzyną, puszki aerozolu itp.

Ryzyko spowodowane ogniem!

Nie korzystać z urządzenia ...

... jeśli w pomieszczeniach zachodzi ryzyko pożaru

lub wybuchu wskutek obecności chemikaliów, pyłów,

gazów lub oparów.

... w  bezpośrednim pobliżu przewodów lub

pojemników, prowadzących lub zawierających

materiały łatwopalne albo wybuchowe.

... jeśli w miejscu ustawienia urządzenia układane są

podłogi oraz odbywa się szlifowanie, lakierowanie.

... jeżeli wykonywane są czynności z użyciem benzyny

w  aerozolu, wosku lub podobnych substancji.

Przed rozpoczęciem korzystania z urządzenia

w w yst arc zając ym stopniu pr zewietr z yć

pomieszczenie.

Zagrożenie życia przez porażenie prądem!

Nie umieszczać żadnych przedmiotów w otworze

urządzenia. Może to doprowadzić do śmiertelnego

porażenia prądem i/lub pożaru.

Nie zakrywać!

Nie zakrywać urządzenia, aby uniknąć jego

przegrzania.

Wskazówka!

Nie korzystać z urządzenia, jeśli nie są zapewnione

minimalne odstępy od powierzchni sąsiednich

przedmiotów.

Wskazówka!

W przypadku użytkowania urządzenia w warsztatach

lub innych pomieszczeniach, w których występują

spaliny, zapachy oleju oraz benzyny itd. lub w których

podczas prac wykorzystywane są chemikalia, przez

dłuższy czas może utrzymywać się nieprzyjemny

zapach, jak również może dojść do zanieczyszczenia

powietrza.

Wskazówka!

Zwrócić uwagę, aby otwór zasysania powietrza na

spodzie i z tyłu urządzenia zawsze był drożny.

Wskazówka!

Zachować minimalny odstęp pod kratką wylotu

powietrza (patrz rozdz. Dane techniczne).

Ciepłe powietrze musi bez przeszkód wydostawać się

z urządzenia.

Wskazówka!

W celu umycia urządzenia nigdy nie spryskiwać go

wodą z węża (patrz rozdz. Czyszczenie i konserwacja).

background image

obsługa

opis urządzenia

www.sTiEbEl-ElTron.CoM

HTE 4-5

45

P

o

ls

k

i

2.3  oznaczenie ce

Oznaczenie CE zapewnia, że urządzenie spełnia wszystkie

podstawowe wymogi:

— dyrektywy dotyczącej kompatybilności elektromagnetycznej,

— dyrektywy niskonapięciowej.

2.4  Znak jakości

Patrz tabliczka znamionowa.

3.  Opis urządzenia

Urządzenie pracuje bezdotykowo. Wyposażone jest ono w czujnik

optyczny, który po zbliżeniu rąk automatycznie włącza ogrzewanie

i dmuchawę. Odległość wykrywania rąk wynosi od czterech do

trzynastu centymetrów pod kratką wylotu powietrza. Po usunięciu

rąk urządzenie wyłącza się po około trzech sekundach.

Kształt obudowy w znacznym stopniu uniemożliwia odkładanie

papierosów lub podobnych przedmiotów na urządzenie. Aby

zachować tę właściwość, należy unikać montażu urządzenia przy

uskokach ściany przedłużających górną powierzchnię urządzenia.

Urządzenie HTE 5 jest dodatkowo zabezpieczone przed

uszkodzeniami wytrzymałą obudową z odlewu aluminiowego.

4.  Obsługa

»

Przed wysuszeniem strzepnąć energicznie nadmiar wody

z rąk nad umywalką. Dzięki temu skraca się czas suszenia,

a jednocześnie oszczędza się energię.

»

Następnie umieścić ręce pod kratką wylotu powietrza i pocierać

jedną o drugą w strumieniu ciepłego powietrza.

5.  Czyszczenie i konserwacja

Do pielęgnacji obudowy wystarcza wilgotna szmatka. Nie używać

środków czyszczących o właściwościach ściernych lub na bazie

rozpuszczalnika! Następnie wypolerować obudowę miękką

szmatką. Nie pryskać na urządzenie wodą z węża lub za pomocą

innych urządzeń. Woda mogłaby dostać się do wnętrza urządzenia.

6.  Co robić, gdy ...

6.1  ... urządzenie się nie włącza

— Sprawdzić bezpieczniki w instalacji domowej.

— Zakrycie czujnika optycznego uniemożliwia pracę urządzenia. W

takiej sytuacji urządzenie wyłącza się po około trzech sekundach,

co zapobiega pracy ciągłej. Jeśli występuje usterka, sprawdzić,

czy powierzchnia czujnika nie została zmieniona. Po usunięciu

ewentualnych przedmiotów urządzenie będzie znów działać

prawidłowo.

6.2  ... z dmuchawy nie wydostaje się ciepłe

powietrze

— W razie przegrzania grzałka jest wyłączana, a dmuchawa pracuje

dalej jako chłodzenie. Czujnik temperatury włącza ponownie

grzałkę po upłynięciu około dwóch minut od chwili wyłączenia

urządzenia.

6.3  tabliczka znamionowa

Tabliczka znamionowa znajduje się na spodzie urządzenia.

background image

46

| HTE  4-5

www.sTiEbEl-ElTron.CoM

insTalaCja

bezpieczeńsTwo

7.  Bezpieczeństwo

Instalacja, pierwsze uruchomienie, jak również konserwacja

i naprawa urządzenia mogą być wykonane wyłącznie przez

specjalistę.

7.1  ogólne wskazówki dotyczące bezpieczeństwa

Producent zapewnia prawidłowe działanie i bezpieczeństwo

eksploatacji tylko w przypadku używania oryginalnych akcesoriów

przeznaczonych do tego urządzenia oraz oryginalnych części

zamiennych.

7.2  Przepisy, normy i rozporządzenia

Wskazówka!

Należy przestrzegać wszystkich krajowych i lokalnych

przepisów oraz rozporządzeń.

Wskazówka!

W przypadku instalacji urządzenia w pomieszczeniach

z wannami kąpielowymi i/lub prysznicem zachować

odpowiednią strefę ochronną. Zainstalować

urządzenie zgodnie z informacjami podanymi na

tabliczce znamionowej. Normą dla stref ochronnych

jest w Niemczech norma VDE 0100 - 701.

8.  Instalacja

8.1  wskazówki dotyczące instalacji

— Urządzenie zamontować na ciągłej ścianie (bez uskoków), aby

uniknąć uszkodzeń spowodowanych aktami wandalizmu.

8.2  warunki montażu i czynności przygotowawcze

— Urządzenie montować tylko na pionowej ścianie odpornej na

temperaturę ponad 90°C.

— Koniecznie zachować podane odstępy minimalne.

8.3  Podłączenie elektryczne

Wskazówka!

Zwrócić uwagę na treść tabliczki znamionowej.

Podane napięcie musi być zgodne z napięciem

sieciowym.

Zagrożenie życia przez porażenie prądem!

Podłączenie do sieci dopuszczalne jest wyłącznie

w  formie przyłącza stałego. Urządzenie musi być

oddzielone od sieci przez wielobiegunowy odcinek

rozdzielający o długości co najmniej 3 mm.

»

Wybrać przewód o odpowiednim przekroju.

»

Podłączyć elektryczne przewody przyłączeniowe zgodnie ze

schematem ideowym (patrz Dane techniczne).

26

�0

7�

32

�0

03

0

1

1  Kątownik z tworzywa sztucznego

Kątownik z tworzywa sztucznego znajdujący się w pokrywie

obudowy urządzenia HTE 5 spełnia zadanie dodatkowej izolacji

sieciowego przewodu i zacisku przyłączeniowego.

9.  Montaż

Zagrożenie życia przez porażenie prądem!

Wszystkie elektryczne prace przyłączeniowe

i instalacyjne wykonywać zgodnie z przepisami.

9.1  Demontaż pokrywy obudowy Hte 4

26

�0

7�

32

�0

02

3

3

2

1

1  Pokrywa obudowy

2  Suwak blokujący

3  Wkręty

»

Odkręcić wkręty znajdujące się na pokrywie obudowy i suwaku

blokującym.

»

Pociągnąć suwak blokujący w dół.

»

Zdjąć pokrywę obudowy.

9.2  Demontaż pokrywy obudowy Hte 5

»

Odkręcić wkręt blokujący.

»

Pociągnąć suwak blokujący w dół.

»

Zdjąć pokrywę obudowy.

background image

www.sTiEbEl-ElTron.CoM

HTE 4-5

47

P

o

ls

k

i

insTalaCja

przekazanie urządzenia

26

�0

7�

32

�0

02

4

2

1

3

1  Pokrywa obudowy

2  Suwak blokujący

3  Wkręt blokujący

9.3  montaż na ścianie

lone für M ont a

26

�0

7�

32

�0

025

»

Wyciąć szablon do wiercenia otworów. Można go znaleźć na

końcu niniejszej instrukcji.

»

Za pomocą szablonu przenieść 4 punkty mocowania na ścianę.

Zwrócić przy tym uwagę na długość i umiejscowienie sieciowego

przewodu przyłączeniowego. Zapoznać się z wartościami

orientacyjnymi wysokości montażu (patrz Dane techniczne).

»

Wywiercić otwory mocujące i włożyć w nie kołki.

»

Wkręcić dolne wkręty mocujące w ścianę.

26

�07

�3

2�

00

26

26

�0

7�

32

�0

03

9

1

1  Przelot kabla

»

Przeciągnąć sieciowy przewód przyłączeniowy przez przelot

w ściance tylnej urządzenia.

»

Nałożyć urządzenie otworami w kształcie dziurek na klucz na

wkręty mocujące.

»

Przykręcić urządzenie do ściany dwoma pozostałymi wkrętami.

»

Podłączyć przewód przyłączeniowy do urządzenia.

Wskazówka!

Zwrócić uwagę, aby żyły sieciowego przewodu

przyłączeniowego nie znajdowały się w obszarze

silnika dmuchawy.

Wskazówka!

Przestrzegać maksymalnej długości sieciowego

przewodu przyłączeniowego (patrz Dane techniczne).

9.4  montaż pokrywy obudowy Hte 4

26

�0

7�

32

�0

02

8

»

Założyć pokrywę obudowy pod niewielkim kątem na urządzeniu

i odchylić ją w kierunku ściany.

»

Przesunąć suwak blokujący do oporu w górę.

»

Przykręcić mocno suwak blokujący oraz pokrywę obudowy.

9.5  montaż pokrywy obudowy Hte 5

26

�0

7�

32

�0

02

9

»

Nasunąć pokrywę obudowy pod niewielkim kątem na urządzenie

i przesunąć aż do ściany. Zwrócić uwagę, aby zaczepy na spodzie

pokrywy obudowy zazębiły się w ściance tylnej urządzenia.

»

W celu zablokowania pokrywy obudowy unieść ją lekko z przodu

i przesunąć suwak blokujący do oporu w górę.

»

Przykręcić mocno suwak blokujący.

10.  Przekazanie urządzenia

Objaśnić użytkownikowi sposób działania urządzenia. Zwrócić

jego uwagę szczególnie na wskazówki dotyczące bezpieczeństwa.

Przekazać instrukcję obsługi i instalacji.

background image

48

| HTE  4-5

www.sTiEbEl-ElTron.CoM

insTalaCja

danE TECHniCznE

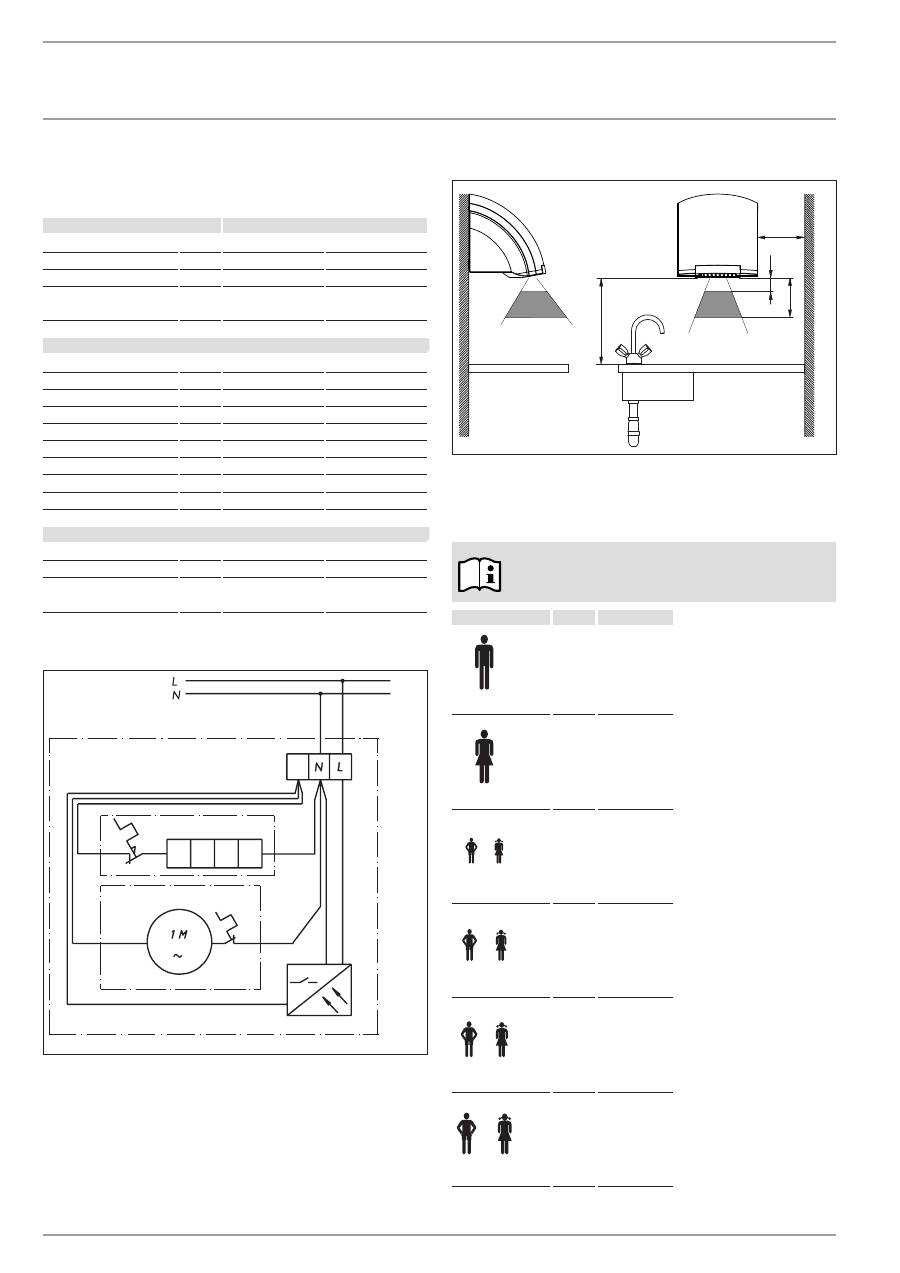

11.  Dane techniczne

11.1  Dane techniczne

Model

 suszarka do rąk

Typ



HTE 4

HTE 5

Numer katalogowy

073007

073008

Kolor

biały

biały sygnałowy

Obudowa



tworzywo sztuczne

(ABS)

ciśnieniowy odlew

aluminiowy,

lakierowany

parametry techniczne

Moc znamionowa

W

1800

1800

Moc grzania

W

1740

1740

Moc wentylatora

W

60

60

Przyłącze

  1/N 220-240 V 50 Hz 1/N 220-240 V 50 Hz

Klasa bezpieczeństwa wg

EN 60335

II

II

Stopień ochrony

IP 23

IP 23

Poziom hałasu

~ dB (A)

54

54

Wydajność powietrza

~ m³/h

146

146

Czas działania

~ s

36

36

wymiary i masy

Wymiary W x S x G

mm

250 x 238 x 230

266 x 257 x 230

Masa

kg

2.5

4

Maks. długość sieciowego

przewodu przyłączeniowego

mm

200

200

11.2  Schemat połączeń

26

�0

7�

32

�0

03

9

11.3  wymiary odstępów

40

130

≥ 300

≥ 127

26

�0

7�

32

�0

032

1

1

1  Obszar wykrywania czujnika zbliżeniowego na podczerwień

11.4  wartości orientacyjne wysokości montażu

Wskazówka!

Wysokość (w mm) określa odległość pomiędzy dolną

krawędzią urządzenia a podłogą.

wiek

wiek

wys. (mm)

Dorosły mężczyzna

1 350

Dorosła kobieta

1 250

Przedszkole

4 - 7

810

Szkoła podstawowa

7 - 10

910

Szkoła

10 - 13

1 120

Szkoła

13 - 16

1 250

background image

www.sTiEbEl-ElTron.CoM

HTE 4-5

49

P

o

ls

k

i

insTalaCja

danE TECHniCznE

11.5  wymiary

11.5.1  HTE 4

238

161

250

96

ø6

30

184

192

15

3

230

11.5.2  HTE 5

257

161

266

96

60

184

192

15

3

230

ø6

background image

50

| HTE  4-5

www.sTiEbEl-ElTron.CoM

Gwarancja

międzynarodowa | Środowisko i recykling

Gwarancja

Urządzeń zakupionych poza granicami Niemiec nie obejmu-

ją warunki gwarancji naszych niemieckich spółek. Ponadto w

krajach, w których jedna z naszych spółek córek jest dystrybu-

torem naszych produktów, gwarancji może udzielić wyłącznie

ta spółka. Taka gwarancja obowiązuje tylko wówczas, gdy spół-

ka-córka sformułowała własne warunki gwarancji. W innych

przypadkach gwarancja nie jest udzielana.

Nie udzielamy gwarancji na urządzenia zakupione w krajach, w

których żadna z naszych spółek córek nie jest dystrybutorem

naszych produktów. Ewentualne gwarancje udzielone przez

importera zachowują ważność.

Ochrona środowiska i recykling

Pomóż chronić środowisko naturalne. Materiały po wykorzy-

staniu należy utylizować zgodnie z krajowymi przepisami.

sErwis i gwaranCja

środowisko i recykling

background image

www.sTiEbEl-ElTron.CoM

HTE 4-5

51

Č

e

št

ina

obsaH | obsluHa

všEobECné poKyny

1.  Všeobecné pokyny

1.1  Informace o dokumentu

Kapitola

obsluha

 je určena uživatelům a instalačním technikům.

Kapitola

Instalace

 je určena instalačním technikům.

Pozor, čtěte!

Dříve, než zahájíte provoz, si pozorně přečtěte tento

návod a pečlivě jej uschovejte. V případě potřeby

předejte návod dalšímu uživateli.

1.2  Vysvětlivky symbolů

Symboly použité v této dokumentaci:

V této dokumentaci se budete setkávat se symboly a zvýrazněním

textů. Ty mají následující význam:

Nebezpečí úrazu!

Upozornění na možné riziko úrazů.

Ohrožení života elektrickým proudem!

Nebezpečí popálení!

Nebezpečí požáru!

Nezakrývejte!

!

Nebezpečí vzniku škody!

Upozornění na možné poškození přístroje, znečištění

životního prostředí nebo ekonomické škody.

Upozornění!

Texty vedle tohoto symbolu jsou obzvláště důležité.

»

Tato sdělení a symbol „

»

“ upozorňují na nutnost provedení

určitých kroků. Potřebné úkony jsou popsány krok za krokem.

oBSluHa ����������������������������������������������� 51

1.  Všeobecné pokyny �������������������������������������������� 51

1.1  Informace o dokumentu ������������������������������������������ 51

1.2  Vysvětlivky symbolů ���������������������������������������������� 51

2.  Bezpečnost ���������������������������������������������������� 52

2.1  Použití v souladu s účelem �������������������������������������� 52

2.2  Bezpečnostní pokyny ��������������������������������������������� 52

2.3  Označení CE ��������������������������������������������������������� 52

2.4  Kontrolní symbol �������������������������������������������������� 52

3.  Popis přístroje ������������������������������������������������ 53

4.  Obsluha  ������������������������������������������������������� 53

5.  Čištění, péče a údržba ���������������������������������������� 53

6.  Co dělat, když ...  ��������������������������������������������� 53

6.1  ... se přístroj nezapne �������������������������������������������� 53

6.2  ... Ventilátor běží bez horkého vzduchu����������������������� 53

6.3  Typový štítek �������������������������������������������������������� 53

InStalace ��������������������������������������������� 54

7.  Bezpečnost ���������������������������������������������������� 54

7.1  Všeobecné bezpečnostní pokyny ������������������������������� 54

7.2  Předpisy, normy a ustanovení ���������������������������������� 54

8.  Instalace ������������������������������������������������������� 54

8.1  Pokyny k instalaci ������������������������������������������������� 54

8.2  Podmínky montáže a příprava ���������������������������������� 54

8.3  Elektrická přípojka ������������������������������������������������ 54

9.  Montáž ��������������������������������������������������������� 54

9.1  Demontáž krytu přístroje HTE 4 �������������������������������� 54

9.2  Demontáž krytu přístroje HTE 5 �������������������������������� 54

9.3  Montáž na stěnu ��������������������������������������������������� 55

9.4  Montáž krytu přístroje HTE 4 ����������������������������������� 55

9.5  Montáž krytu přístroje HTE 5 ����������������������������������� 55

10.  Předání přístroje ���������������������������������������������� 55

11.  Technické údaje ����������������������������������������������� 56

11.1  Technické údaje ���������������������������������������������������� 56

11.2  Schéma elektrického zapojení ���������������������������������� 56

11.3  Odstupy �������������������������������������������������������������� 56

11.4  Orientační hodnoty k montážní výšce ������������������������� 56

11.5  Rozměry ������������������������������������������������������������� 57

ZáKaZnIcKý SerVIS a ZáruKa ��������������������� 58

ŽIVotní ProStřeDí a recyKlace ������������������� 58

background image

obsluHa

bezpečnosT

52

| HTE  4-5

www.sTiEbEl-ElTron.CoM

2.  Bezpečnost

2.1  Použití v souladu s účelem

Přístroj slouží k sušení mokrých rukou.

Přístroj je určen k  použití v  domácnostech.  Mohou jej tedy

bezpečně obsluhovat neškolené osoby. Lze jej používat i mimo

domácnosti, např. v drobném průmyslu, pokud způsob použití v

takových oblastech odpovídá určení přístroje.

Jiné nebo daný rozsah přesahující použití je považováno za

použití v rozporu s určením. K použití v souladu s účelem patří

také dodržování tohoto návodu. V případě provedení změn nebo

přestaveb tohoto přístroje zaniká jakákoliv záruka!

2.2  Bezpečnostní pokyny

Nebezpečí popálení!

Teplota výstupního otvoru vzduchu může při provozu

překročit  90 °C.

!

VÝSTRAHA úraz

Přístroj smí používat děti od 8 let a osoby se sníženými

fyzickými, senzorickými nebo mentálními schopnostmi

nebo s nedostatečnými zkušenostmi a znalostmi pouze

pod dozorem, nebo poté, co byly poučeny o bezpečném

použití přístroje jsou si vědomy nebezpečí, která z jeho

použití plynou. Nenechávejte děti, aby si s přístrojem

hrály. Čištění a údržbu, kterou má provádět uživatel,

nesmí provádět samotné děti bez dozoru.

Nebezpečí požáru!

Na přístroj nepokládejte žádné předměty. O přístroj

neopírejte žádné předměty ani nic neumisťujte mezi

přístroj a stěnu.

V bezprostřední blízkosti rovněž neukládejte žádné

hořlavé, vznětlivé nebo tepelně izolační předměty

nebo látky, jako například prádlo, pokrývky, časopisy,

nádoby s voskem na parkety nebo benzínem, spreje

a podobně.

Nebezpečí požáru!

Nepoužívejte přístroj ...

... pokud hrozí v prostoru nebezpečí vzniku požáru

nebo výbuchu kvůli výskytu chemikálií, prachu, plynů

nebo výparů.

... v bezprostřední blízkosti rozvodů nebo nádob, které

obsahují nebo rozvádějí hořlavé nebo výbušné látky.

... pokud se v místě instalace provádějí práce jako

pokládka, broušení, nátěry.

... pokud se zde používá benzín, spreje, vosk na

parkety a podobně. Před zahájením provozu přístroje

prostor dostatečně odvětrejte.

Ohrožení života elektrickým proudem!

Nestrkejte do otvoru přístroje žádné předměty.

V opačném případě může dojít ke smrtelnému úrazu

v důsledku zásahu elektrickým proudem a/nebo

k požáru.

Nezakrývejte!

Nezakrývejte přístroj. V opačném případě dojde k jeho

přehřátí.

Upozornění!

Neprovozujte přístroj, pokud nejsou dodrženy

minimální vzdálenosti od povrchů přilehlých předmětů.

Upozornění!

Používáte-li přístroj v dílnách nebo jiných prostorách,

ve kterých se vyskytují zplodiny, benzínové nebo

olejové výpary, nebo ve kterých se pracuje s ředidly

a chemikáliemi, může dojít k prodloužené expozici

těmto výparům a případně ke kontaminaci.

Upozornění!

Dbejte, aby otvor pro nasávání vzduchu na spodní

a zadní straně přístroje byl vždy otevřený.

Upozornění!

Dodržujte od výstupní mřížky teplého vzduchu

minimální vzdálenost směrem dolů (viz kapitola

Technické údaje).

Výstup teplého vzduchu nesmí být nijak blokován.

Upozornění!

Neomývejte přístroj stříkající vodou (viz kapitola

Čištění, péče a údržba).

2.3  označení ce

Označení CE dokládá, že přístroj splňuje všechny základní

předpoklady:

— Směrnice o elektromagnetické kompatibilitě

— Směrnice o elektrických zařízeních nízkého napětí

2.4  Kontrolní symbol

Viz typový štítek.

background image

obsluHa

popis přísTroje

www.sTiEbEl-ElTron.CoM

HTE 4-5

53

Č

e

št

ina

3.  Popis přístroje

Přístroj pracuje bezdotykově. Je vybaven optickým snímačem,

který při přiblížení rukou automaticky spouští ohřev a ventilátor.

Pracovní oblast přístroje se nachází čtyři až třináct centimetrů pod

výstupní mřížkou teplého vzduchu. Po vzdálení rukou se přístroj

přibližně po třech sekundách sám vypne.

Díky tvaru krytu přístroje je odkládání cigaret apod. na přístroj

téměř vyloučeno. K využití této výhody neinstalujte přístroj tak,

aby se nad jeho horním okrajem nacházel ve stěně výklenek.

Přístroj HT 5 je navíc před poškozením chráněn robustním tlakově

litým hliníkovým krytem.

4.  Obsluha

»

Před sušením si řádně otřepejte mokré ruce nad umyvadlem.

Zkrátíte tak dobu osušení a zároveň ušetříte energii.

»

Potom přidržte ruce pod výstupní mřížkou a otírejte je o sebe

v proudu teplého vzduchu.

5.  Čištění, péče a údržba

K očištění tělesa přístroje postačí vlhká utěrka. Nepoužívejte

abrazivní čisticí prostředky nebo prostředky s obsahem

rozpouštědla! Poté dočistěte pomocí měkké utěrky. Nestříkejte na

přístroj vodu ani jej nečistěte podobnými prostředky. V opačném

případě může do přístroje proniknout voda.

6.  Co dělat, když ...

6.1  ... se přístroj nezapne

— Zkontrolujte pojistky vnitřní instalace.

— Zakrytí optického snímače znemožňuje funkci přístroje.

V takovém případě se přístroj asi po třech sekundách vypne,

aby se zamezilo jeho trvalé funkci. Při poruše zkontrolujte,

zda není zakrytý povrch snímače. Po odstranění případných

předmětů pracuje přístroj opět bezvadně.

6.2  ... Ventilátor běží bez horkého vzduchu

— Při přehřátí se topné těleso vypne, ventilátor běží dále, aby se

ochladil. Teplotní čidlo zapne znovu topné těleso přibližně dvě

minuty poté, co se přístroj vypnul.

6.3  typový štítek

Typový štítek se nachází na spodní straně přístroje.

background image

54

| HTE  4-5

www.sTiEbEl-ElTron.CoM

insTalaCE

bezpečnosT

7.  Bezpečnost

Instalaci, uvedení do provozu, údržbu a opravy přístroje smí

provádět pouze odborný pracovník.

7.1  Všeobecné bezpečnostní pokyny

Řádnou funkci a spolehlivý provoz můžeme zaručit pouze v případě

použití originálního příslušenství a originálních náhradních dílů,

stanovených pro tento přístroj.

7.2  Předpisy, normy a ustanovení

Upozornění!

Dbejte všech národních a místních předpisů

a ustanovení.

Upozornění!

Při instalaci přístroje v prostoru s koupelnovou vanou

a/nebo sprchou dbejte ochranné zóny. Instalujte

přístroj podle údajů na typovém štítku. Normu pro

ochrannou zónu najdete v Německu ve VDE 0100 - 701.

8.  Instalace

8.1  Pokyny k instalaci

— Přístroj montujte na spojitou stěnu bez výklenků. Zabráníte

tak případným škodám způsobeným vandalismem.

8.2  Podmínky montáže a příprava

— Přístroj montujte pouze na svislou stěnu, která odolá teplotám

vyšším než 90 °C.

— Bezpodmínečně dodržujte uvedené minimální rozestupy.

8.3  elektrická přípojka

Upozornění!

Dodržujte údaje uvedené na typovém štítku. Uvedené

napětí se musí shodovat se síťovým napětím.

Ohrožení života elektrickým proudem!

Přípojka k elektrické síti smí být provedena pouze jako

pevná přípojka. Přístroj musí být možné odpojit na

všech pólech na vzdálenost minimálně 3 mm od sítě.

»

Zvolte dostatečný průřez vodiče.

»

Elektrická vedení zapojujte podle schématu zapojení (viz

Technické údaje).

26

�0

7�

32

�0

03

0

1

1  Plastový úhelník

Plastový úhelník uchycený v krytu přístroje HTE 5 slouží

k dodatečné izolaci síťového přívodního vedení a připojovací

svorky.

9.  Montáž

Ohrožení života elektrickým proudem!

Veškerá elektrická zapojení a instalace provádějte

podle předpisů.

9.1  Demontáž krytu přístroje Hte 4

26

�0

7�

32

�0

02

3

3

2

1

1  Kryt přístroje

2  Blokovací lišta

3  Šrouby

»

Povolte šrouby na krytu přístroje a blokovací liště.

»

Potáhněte blokovací lištu směrem dolů.

»

Sejměte kryt přístroje.

9.2  Demontáž krytu přístroje Hte 5

»

Povolte blokovací šroub.

»

Potáhněte blokovací lištu směrem dolů.

»

Sejměte kryt přístroje.

background image

www.sTiEbEl-ElTron.CoM

HTE 4-5

55

Č

e

št

ina

insTalaCE

předání přísTroje

26

�0

7�

32

�0

02

4

2

1

3

1  Kryt přístroje

2  Blokovací lišta

3  Blokovací šroub

9.3  montáž na stěnu

lone für M ont a

26

�0

7�

32

�0

025

»

Vystřihněte vrtací šablonu. Šablonu najdete na konci tohoto

návodu.

»

Pomocí montážní šablony vyznačte 4 připevňovací body na stěnu.

Dbejte přitom na délku a umístění připojovacího elektrického

kabelu. Orientujte se podle našich výškových hodnot (viz

Technické údaje).

»

Vyvrtejte upevňovací otvory a vložte do nich hmoždinky.

»

Zaroubujte spodní upevňovací šrouby do stěny.

26

�07

�3

2�

00

26

26

�0

7�

32

�0

03

9

1

1  Kabelová průchodka

»

Protáhněte kabel kabelovou průchodkou v zadní stěně přístroje.

»

Přístroj nasaďte klíčovými otvory na upevňovací šrouby.

»

Přišroubujte přístroj dalšími dvěma šrouby na stěnu.

»

Připojte k přístroji kabel.

Upozornění!

Dbejte, aby přívodní kabel neprocházel v blízkosti

elektromotoru ventilátoru.

Upozornění!

Respektujte maximální délku připojovacího kabelu.

(Viz Technické údaje).

9.4  montáž krytu přístroje Hte 4

26

�0

7�

32

�0

02

8

»

Kryt přístroje nasaďte lehce na přístroj a přiklopte směrem ke

stěně.

»

Blokovací lištu zasuňte nahoru až na doraz.

»

Blokovací lištu a kryt přístroje pevně přišroubujte.

9.5  montáž krytu přístroje Hte 5

26

�0

7�

32

�0

02

9

»

Mírně nakloněný kryt přístroje nasuňte na přístroj až na doraz

ke stěně. Dbejte na to, aby upevňovací háky na spodní straně

krytu dosedly za zadní stěnu přístroje.

»

Pro zajištění krytu jej vepředu lehce nadzvedněte a zasuňte

blokovací lištu nahoru až na doraz.

»

Blokovací lištu pevně přišroubujte.

10.  Předání přístroje

Vysvětlete uživateli funkce přístroje. Upozorněte ho především

na bezpečnostní pokyny. Předejte uživateli návod k obsluze

a instalaci.

background image

56

| HTE  4-5

www.sTiEbEl-ElTron.CoM

insTalaCE

TECHniCKé údajE

11.  Technické údaje

11.1  technické údaje

Model

 sušič rukou

Typ



HTE 4

HTE 5

Objednací číslo

073007

073008

Barva

bílá

signální bílá

krytu



Plast (ABS)

Hliníkový tlakový

odlitek, lakovaný

parametry

Jmenovitý výkon

W

1800

1800

Topný výkon

W

1730

1730

Výkon ventilátoru

W

70

70

Připojení

  1/N 220-240 V 50 Hz 1/N 220-240 V 50 Hz

Krytí podle EN 60335

II

II

Krytí

IP 23

IP 23

Provozní hluk

~ dB (A)

54

54

Objem vzduchu

~ m³/h

146

146

Doba chodu

~ s

36

36

rozměry a hmotnosti

Rozměry V x Š x H

mm

250 x 238 x 230

266 x 257 x 230

Hmotnost

kg

2.5

4

Maximální délka přívodního

síťového vedení

mm

200

200

11.2  Schéma elektrického zapojení

26

�0

7�

32

�0

03

9

11.3  odstupy

40

130

≥ 300

≥ 127

26

�0

7�

32

�0

032

1

1

1  Oblast pokrytí infračerveného snímače

11.4  orientační hodnoty k montážní výšce

Upozornění!

Výška (mm) označuje vzdálenost mezi spodní stranou

přístroje a podlahou.

osoba

osoba výška (mm)

Dospělý muž

1 350

Dospělá žena

1 250

Mateřská školka

4 - 7

810

Základní škola

7 - 10

910

Škola

10 - 13

1 120

Škola

13 - 16

1 250

background image

www.sTiEbEl-ElTron.CoM

HTE 4-5

57

Č

e

št

ina

insTalaCE

TECHniCKé údajE

11.5  rozměry

11.5.1  HTE 4

238

161

250

96

ø6

30

184

192

15

3

230

11.5.2  HTE 5

257

161

266

96

60

184

192

15

3

230

ø6

background image

58

| HTE  4-5

www.sTiEbEl-ElTron.CoM

Mezinárodní

záruka | Životní prostředí a recyklace

Záruka

Pro přístroje nabyté mimo území Německa neplatí záruční

podmínky poskytované našimi firmami v Německu. V zemích,

ve kterých některá z našich dceřiných společností distribuuje

naše výrobky, poskytuje záruku jenom tato dceřiná společnost.

Takovou záruku lze poskytnout pouze tehdy, pokud dceřiná

společnost vydala vlastní záruční podmínky. Jinak nelze záruku

poskytnout.

Na přístroje zakoupené v zemích, ve kterých nejsou naše vý-

robky distribuovány žádnou z dceřiných společností, nepo-

skytujeme žádnou záruku. Případné záruky závazně přislíbené

dovozcem zůstávají proto nedotčené.

Životní prostředí a recyklace

Pomozte nám chránit naše životní prostředí. Materiály po pou-

žití zlikvidujte v souladu s platnými národními předpisy.

zákaznický servis a záruka

ŽivoTní prosTředí a recyklace

background image

www.sTiEbEl-ElTron.CoM

HTE  4-5 |

59

m

ag

ya

r

TarTalomjegyzék | használaTi úTmuTaTó

álTalános információk

1.  Általános információk

1.1  Dokumentumra vonatkozó információk

Használati útmutató

 fejezet a felhasználók és a szakszerelők

részére készült.

telepítési útmutató

 fejezet a szakszerelők részére készült.

Olvassa el!

Használat előtt olvassa el gondosan ezt az útmutatót

és őrizze meg. Adja tovább az útmutatót a következő

tulajdonosnak is.

1.2  jelmagyarázat

az ebben a dokumentációban használt szimbólumok:

Ebben a dokumentációban szimbólumokkal és kiemelésekkel fog

találkozni. Jelentésük a következő:

Sérülésveszély!

Lehetséges sérülésekre vonatkozó figyelmeztetés.

Életveszély áramütés következtében!

Égés veszélye!

Tűzveszély!

Tilos lefedni!

!

Károkozás veszélye!

Figyelmeztetés a készülék rongálódására, a környezet

károsodására vagy gazdasági károkra.

Megjegyzés!

Az ilyen jel melletti szövegek különösen fontosak.

»

Ezek a szakaszok és a „

»

“ jel azt mutatja, hogy Önnek valamit

tennie kell. A szükséges műveletek lépésről lépésre leírásra

kerülnek.

KeZeléS ������������������������������������������������ 59

1.  Általános információk ���������������������������������������� 59

1.1  Dokumentumra vonatkozó információk ����������������������� 59

1.2  Jelmagyarázat ������������������������������������������������������ 59

2.  Biztonság ������������������������������������������������������ 60

2.1  Rendeltetésszerű használat ������������������������������������� 60

2.2  Biztonsági utasítások ��������������������������������������������� 60

2.3  CE-jelölés ����������������������������������������������������������� 60

2.4  Tanúsítvány ��������������������������������������������������������� 60

3.  A készülék ismertetése �������������������������������������� 61

4.  Kezelés  �������������������������������������������������������� 61

5.  Tisztítás, ápolás és karbantartás ��������������������������� 61

6.  Mi a teendő ha ... ��������������������������������������������� 61

6.1  ... a készülék nem kapcsol ki ������������������������������������ 61

6.2  ... a ventilátor működik, de nincs meleg levegő ������������ 61

6.3  A típustábla ��������������������������������������������������������� 61

telePítéS ���������������������������������������������� 62

7.  Biztonság ������������������������������������������������������ 62

7.1  Általános biztonsági tudnivalók �������������������������������� 62

7.2  Előírások, szabványok és rendelkezések ���������������������� 62

8.  Telepítés ������������������������������������������������������� 62

8.1  Szerelési utasítások ����������������������������������������������� 62

8.2  Beépítési feltételek és előkészületek �������������������������� 62

8.3  Villamos csatlakozás ���������������������������������������������� 62

9.  Szerelés �������������������������������������������������������� 62

9.1  HTE 4 házfedél leszerelése �������������������������������������� 62

9.2  HTE 5 házfedél leszerelése �������������������������������������� 62

9.3  Fali rögzítés ��������������������������������������������������������� 63

9.4  HTE 4 házfedél szerelése ����������������������������������������� 63

9.5  HTE 5 házfedél szerelése ����������������������������������������� 63

10.  A készülék átadása ������������������������������������������� 63

11.  Műszaki adatok ����������������������������������������������� 64

11.1  Műszaki adatok ���������������������������������������������������� 64

11.2  Villamos kapcsolási rajz ������������������������������������������ 64

11.3  Távolságok ���������������������������������������������������������� 64

11.4  Felszerelési magasság irányértékek ��������������������������� 64

11.5  Méretek �������������������������������������������������������������� 65

ÜgyFélSZolgálat éS garancIa �������������������� 66

KörnyeZetVéDelem éS újraHaSZnoSítáS �������� 66

background image

használaTi úTmuTaTó

bizTonság

60

| HTE  4-5

www.sTiEbEl-ElTron.CoM

2.  Biztonság

2.1  rendeltetésszerű használat

A készüléket nedves kéz szárítására terveztük.

A készülék háztartási környezetben történő alkalmazásra készült. A

készülék betanítás nélkül is biztonságosan használható. A készülék

nem háztartási környezetben, pl. a kisiparban is használható,

amennyiben a használat nem eltérő.

Más jellegű vagy ezektől eltérő paraméterű használat nem

rendeltetésszerű használatnak minősül. A jelenlegi útmutató

figyelembevétele része a rendeltetésszerű használatnak. A

készülék módosítása vagy átépítése esetén mindennemű

garanciális teljesítés ki van zárva.

2.2  Biztonsági utasítások

Égés veszélye!

A meleg levegő kilépő nyílásán át működés közben

90 °C-nál nagyobb hőmérsékletek lépnek fel.

!

FIGYELMEZTETÉS Sérülés

Ezt a készüléket a 8 éves kort betöltött gyermekek,

valamint a testileg, érzékszervileg vagy szellemileg

korlátozott, nem hozzáértő és a terméket nem ismerő

személyek csak megfelelő felügyelet mellett, vagy

a készülék biztonságos használatával kapcsolatos

alapvető utasítások és a kapcsolódó veszélyek

ismeretében használhatják. A gyermekek nem

játszhatnak a készülékkel. A tisztítást és felhasználói

karbantartást gyermekek felügyelet nélkül nem

végezhetik.

Tűzveszély!

Vigyázzon, hogy a készülékre semmilyen tárgyat ne

rakjon rá! Semmilyen tárgyat ne támasszon neki, a

készülék és a fal közé semmilyen tárgyat ne dugjon

vagy csúsztasson be.

Még a közvetlen környezetében se tartson éghető,

gyúlékony vagy hőszigetelő tárgyat ill. anyagot,

például fehérneműt, takarót, újságot, padlóápolós

vagy benzines flakont, spray flakont és hasonlókat.

Tűzveszély!

Ne működtesse a készüléket ...

... ha tűz- vagy robbanásveszélyes a helyiség

vegyszerek, por, gázok vagy gőzök miatt.

... éghető vagy robbanásveszélyes anyagot vezető

vagy tartalmazó vezetékek és tartályok közvetlen

közelében.

... ha a felállítás helyiségében olyan munkálatokat

végeznek, mint a sajtónyomtatás, köszörülés vagy

vákuumcsomagolás.

... ha a munkavégzés benzin spray, padlóviasz vagy

hasonló használatával történik. A készülék használata

után kellőképp szellőztesse a helyiséget.

Életveszély áramütés következtében!

Vigyázzon, a készülék semmilyen nyílásába ne

helyezzen semmilyen tárgyat! Ez halálos áramütést

és/vagy égési sérüléseket okozhat.

Tilos lefedni!

Soha ne takarja le a készüléket túlhevülés elkerülésének

szándékával.

Megjegyzés!

Ne üzemeltesse a készüléket, ha a környező

tárgyfelületekhez képest a megengedettnél kevesebb

a távolság.

Megjegyzés!

Ha a készüléket műhelyekben vagy egyéb olyan

helyiségekben használják, ahol kipufogógázok,

olaj- és benzinszag és hasonlók keletkeznek, vagy

oldószerekkel és vegyszerekkel történik munkavégzés,

akkor hosszan tartó szaglószervi terhelés ill.

lerakódások léphetnek fel.

Megjegyzés!

Ügyeljen arra, hogy a készülék alsó részén és oldalán

lévő levegő beszívó nyílás mindig nyitott maradjon.

Megjegyzés!

Tartsa be a minimális távolságot a levegő kilépő ráccsal

szemben lefelé (lásd a „Műszaki adatok“ fejezetet).

A levegőnek akadálytalanul kell tudni kilépni belőle.

Megjegyzés!

Tisztításhoz ne locsolja le a készüléket víztömlővel

(lásd a Tisztítás, gondozás, karbantartás c. fejezetet).

2.3  ce-jelölés

A CE-jelölés azt mutatja, hogy a készülék minden alapvető

követelménynek megfelel:

— Elektromágneses kompatibilitásról szóló irányelv

— Kisfeszültségű berendezésekről szóló irányelv
