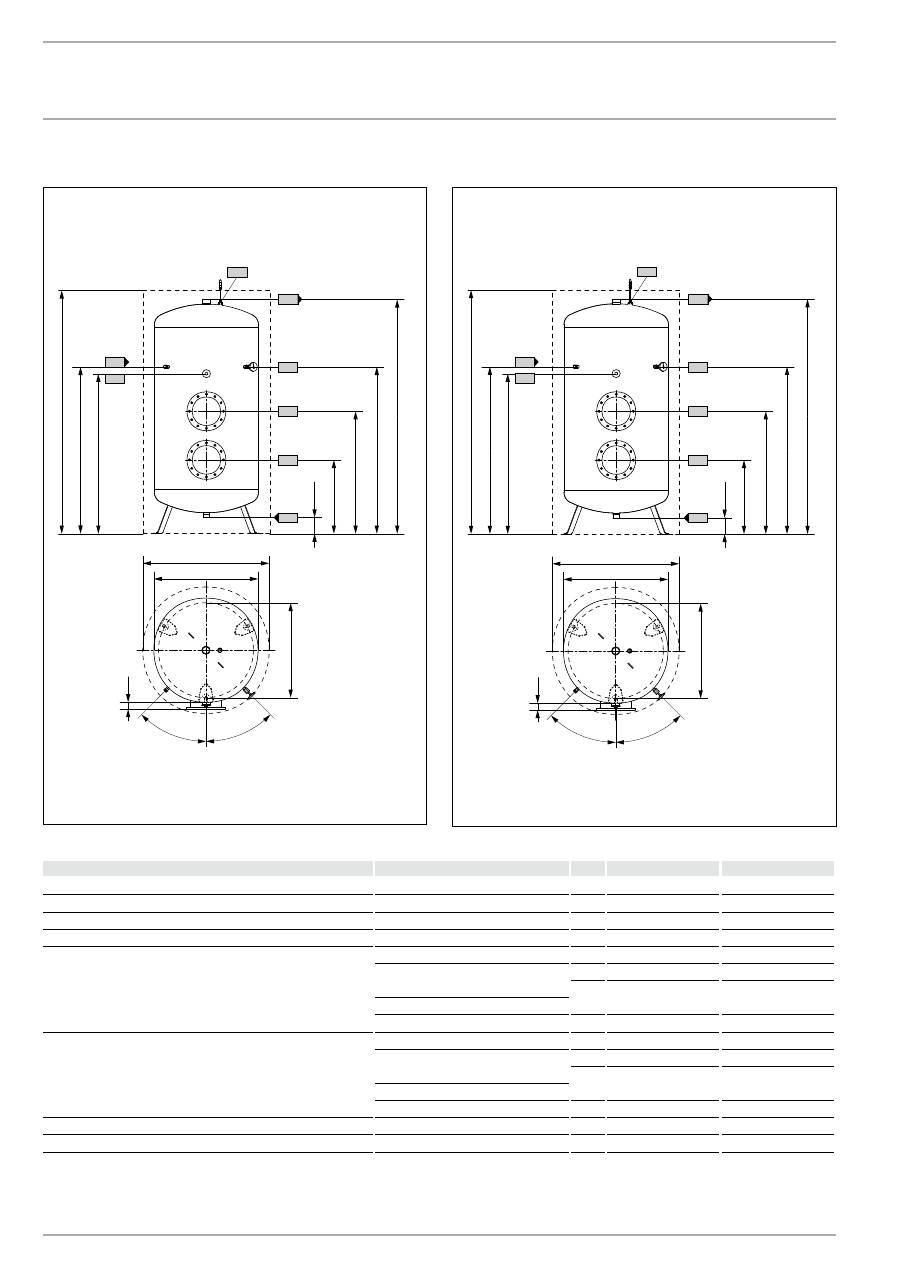

15.1.3  SB 602 AC

530

950

750

690

1200

c10

i18

1800

1685

1200

1150

880

11

5

45°

45°

50

i02

c06

i03

i07

h43

c01

D

00000

17

584

15.1.4  SB 1002 AC

530

950

750

690

1840

c10

i18

2640

2525

1200

1790

880

11

5

45°

45°

50

i02

c06

i03

i07

h43

c01

D

00000

17

59

5

SB 602 AC

SB 1002 AC

c01  Eau froide arrivée

Filetage mâle

G 1 1/2 A

G 1 1/2 A

c06  ECS sortie

Filetage mâle

G 2 A

G 2 A

c10  Circulation

Filetage mâle

G 1/2

G 1/2

h43  Thermomètre

Filetage mâle

G 1/2 A

G 1/2 A

i02  Bride I

Diamètre

mm

280

280

Diamètre du cercle de perçage des

pieds

mm

245

245

Vis

12 x M14

12 x M14

Couple de serrage

Nm

85

85

i03  Bride II

Diamètre

mm

280

280

Diamètre du cercle de perçage des

pieds

mm

245

245

Vis

12 x M14

12 x M14

Couple de serrage

Nm

85

85

i07  Chauffage élect. appoint/secours

Filetage femelle

G 1 1/2

G 1 1/2

i18  Anode de protection
