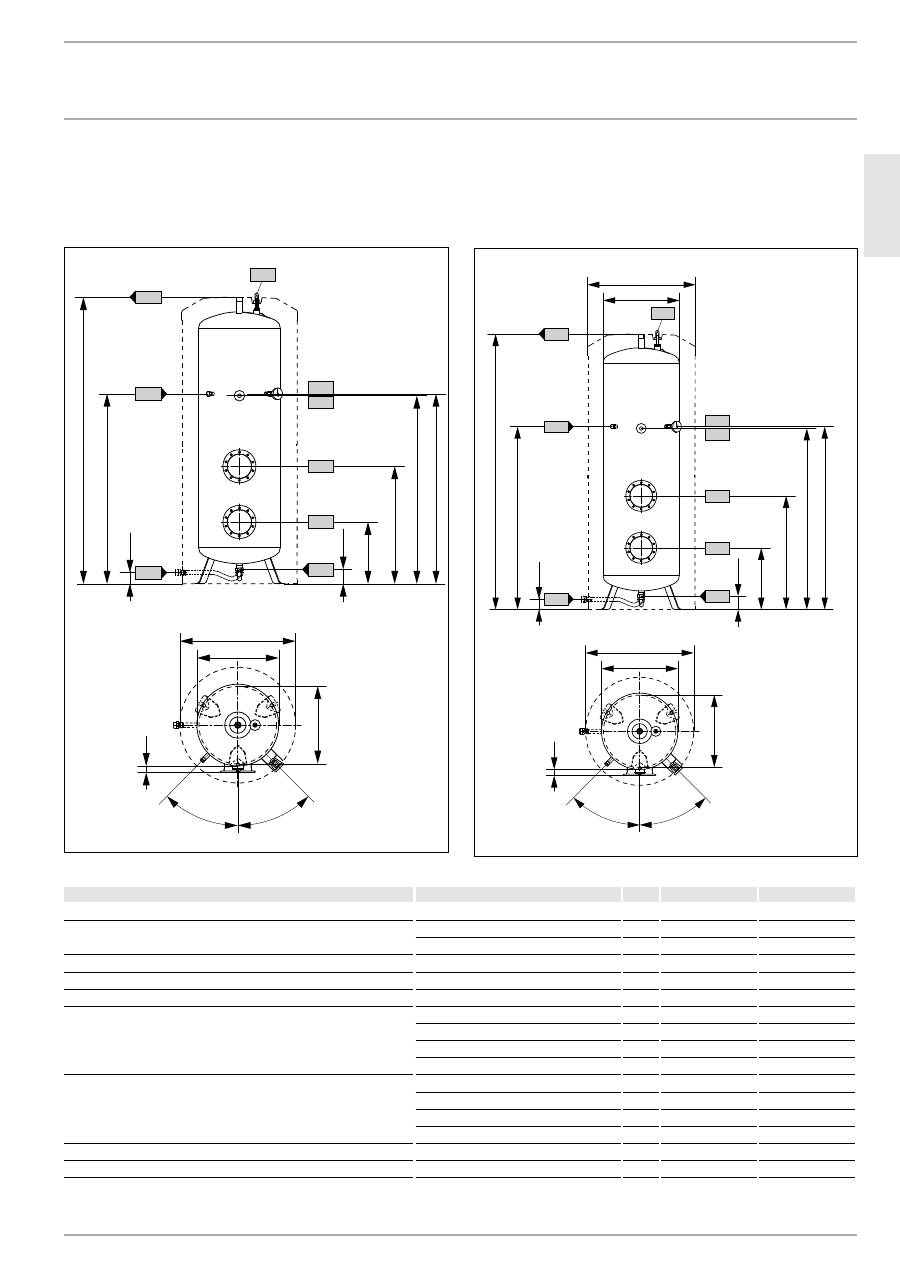

15.1  Maße und anschlüsse

15.1.1  SB 302 S

1040

1025

360

55

710

45°

45°

25

75

1040

490

1585

700

550

c03

c10

c01

c06

i18

i02

i03

i07

h43

D

00000

17

58

6

15.1.2  SB 402 S

1160

1145

375

55

725

75

1160

1755

c03

c10

c01

c06

i18

i02

i03

i07

h43

45°

45°

25

540

750

600

750

600

D

00000

17

59

6

SB 302 S

SB 402 S

c01  Kaltwasser Zulauf

Außengewinde

G 1 A

G 1 A

c03  Kaltwasser Zulaufrohr

Außengewinde

G 1 A

G 1 A

Anzugsdrehmoment

Nm

100

100

c06  Warmwasser Auslauf

Außengewinde

G 1 A

G 1 A

c10 Zirkulation

Außengewinde

G 1/2 A

G 1/2 A

h43 Thermometer

i02  Flansch I

Durchmesser

mm

210

210

Lochkreisdurchmesser

mm

180

180

Schrauben

10 x M12

10 x M12

Anzugsdrehmoment

Nm

55

55

i03  Flansch II

Durchmesser

mm

210

210

Lochkreisdurchmesser

mm

180

180

Schrauben

10 x M12

10 x M12

Anzugsdrehmoment

Nm

55

55

i07  elektr. Not-/Zusatzheizung

Außengewinde

G 1 1/2 A

G 1 1/2 A

i18 Schutzanode
