Fein ASM9-2: SV

43

SV

Bruksanvisning för sladdlös skruvdragare.

Använda symboler, förkortningar och begrepp. För din säkerhet.

Använd inte detta elverktyg innan du noggrant läst

och fullständigt förstått denna bruksanvisning samt

bifogade „Allmänna säkerhetsanvisningar“ (publi-

kationsnummer 3 41 30 054 06 1). Dessa underlag bör

förvaras för senare användning och ska bifogas elverkty-

get vid överlåtelse eller försäljning.

Beakta även tillämpliga nationella arbetssäkerhetsbestäm-

melser.

Speciella säkerhetsanvisningar.

Säkra arbetsstycket.

 Arbetsstycket ligger säkrare i en

uppspänningsanordning än i handen.

Asbesthaltigt material får inte bearbetas.

 Asbest anses

vara cancerframkallande.

Håll stadigt tag i elverktyget.

 Höga reaktionsmoment kan

kortvarigt uppstå.

Det är förbjudet att med skruvar eller nitar fästa brickor

och märken på elverktyget.

 En skadad isolering skyddar

inte längre mot elstöt. Använd dekaler.

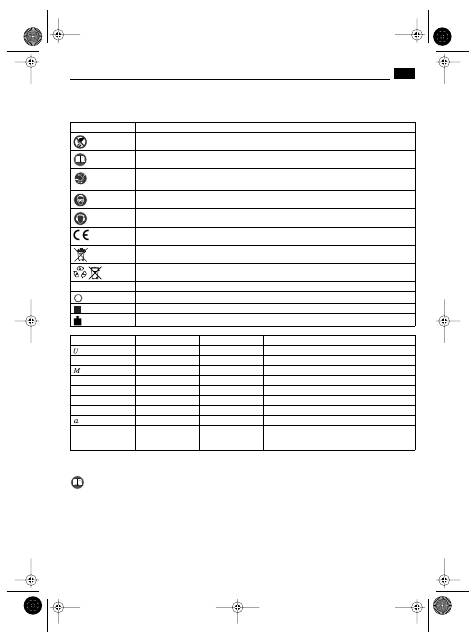

Symbol, tecken

Förklaring

Berör inte elverktygets roterande delar.

Bifogad dokumentation som t. ex. bruksanvisning och Allmänna säkerhetsanvisningar ska

ovillkorligen läsas.

Före detta arbetsmoment ska batterimodulen tas ur elverktyget. I annat fall finns riks för att

elverktyget vid oavsiktlig start orsakar kroppsskada.

Vid arbetet ska ögonskydd användas.

Vid arbetet ska hörselskydd användas.

Försäkrar om att elverktyget överensstämmer med Europeiska gemenskapens direktiv.

Kasserade elverktyg och andra elektrotekniska och elektriska produkter ska omhändertas och

hanteras på miljövänligt sätt.

Förbrukade batterier får inte kastas i hushållsavfall.

FEIN återtar förbrukade batterier för materialåtervinning.

Ø

Diameter för en rund komponent

Verktygsfäste med invändig sexkant

Verktygsfäste med fyrkanttapp

Vikt enligt EPTA-Procedure 01/2003

Tecken

Internationell enhet

National enhet

Förklaring

V

V

Elektrisk spänning

n

0

/min

r/min

Tomgångsvarvtal

Nm

Nm

Vridmoment

M…

mm

mm

Mått, metrisk gänga

L

wA

dB

dB

Ljudeffektnivå

L

pA

dB

dB

Ljudtrycksnivå

K…

Osäkerhet

m/s

2

m/s

2

Acceleration

m, s, kg, A, mm, V,

W, Hz, N, °C, dB,

/min, m/s

2

m, s, kg, A, mm, V,

W, Hz, N, °C, dB,

/min, m/s

2

Bas- och härledda enheter från det Internationella

enhetssystemet

SI

.

3 41 01 094 06 0.book  Seite 43  Donnerstag, 28. Juni 2007  12:03 12

44

SV

Använd endast tillbehör som speciellt tagits fram eller god-

känts av elverktygets tillverkare.

 Användningen behöver

inte vara säker bara för att tillbehöret passar till elverkty-

get.

Se upp för dolt liggande elledningar, gas- och vattenrör.

Kontrollera arbetsområdet t. ex. med en metalldetektor

innan arbetet påbörjas.

Håll i elverktyget endast vid de isolerade handtagen när

elverktyget används på ställen där det kan komma i kon-

takt med osynliga ledningar.

 Om insatsverktygen berör

spänningsförande ledning kan elverktygets metalldelar

även sättas under spänning varvid användaren utsätts för

elstöt.

Ta bort batterimodulen innan åtgärder utförs på elverktyget

samt före transport och lagring.

 Om elverktyget startar

oavsiktligt finns risk för kroppsskada.

Öppna inte batterimodulen.

 Risk finns för att kortslutning

uppstår som kan leda till brännskada eller brand.

Släng inte batterimodulen i eld och utsätt den inte heller för

höga temperaturer.

 Explosionsrisk föreligger.

Följ säkerhetsanvisningarna i batteriladdarens bruksanvis-

ning.

Rikta inte på nära håll blicken mot ljuset från elverktygets

lampa. Rikta inte lampans ljus mot ögonen på personer som

befinner sig i närheten.

 Lampans strålning skadar ögat.

Avsedd användning av elverktyget:

handmanövrerad sladdlös skruvdragare för yrkesmässig

användning vid i- och urdragning av skruvar och muttrar

med av FEIN godkända insatsverktyg och tillbehör i

väderskyddad omgivning.

Användningsinstruktioner.

Elverktyget är försett med mjukstart.

När motorn efter en korrekt skruvdragning kopplas från

kan den återinkopplas först efter 0,8 s. Detta förhindrar

oavsiktlig efterdragning av redan avslutad skruvdragning.

Laddning av batterimodul.

Ladda upp batterierna fullständigt innan de används första

gången. En ny batterimodul uppnår full effekt först efter

några laddningar/urladdningar. Upprepa inte laddning av

ett fulladdat batteri.

Ladda upp först sedan batteriet är helt urladdat och

skruvdragning inte längre kan utföras. Om batteriet oak-

tat korrekt uppladdning förlorar sin effekt på kort tid, så

torde brukstiden gått ut.

Om elverktyget inte ska användas under en längre tid bör

batterimodulen tas bort. Detta förhindrar en skadlig

urladdning av batterierna.

Val av rotationsriktning (se sidan 10+11).

För singelskruvdragning med vänstergång tryck på rikt-

ningsomkopplaren (B). Lysdioden blinkar med rött och

grönt ljus.

Efter det skruvdragning med vänstergång utförts eller när

elverktyget inte använts under 10 s kopplas elverktyget

automatiskt tillbaka till högergång.

För kontinuerlig vänstergång tryck lätt på strömställa-

ren (A) tills belysningen slås på och tryck samtidigt på

riktningsomkopplaren (B). Lysdioden blinkar med rött

och grönt ljus.

För singelskruvdragning med högergång tryck på rikt-

ningsomkopplaren (B).

För kontinuerlig högergång tryck lätt på strömställa-

ren (A) tills belysningen slås på och tryck samtidigt på

riktningsomkopplaren (B).

Anvisning:

 När batterimodulen tas bort från elverktyget

återgår verktyget automatiskt till fabriksinställd höger-

gång.

Förklaring av LED-indikering och signaltoner.

Den gröna lysdioden lyser.

Skruvdragningen har utförts korrekt. Förinställt vridmo-

ment har uppnåtts.

Den röda lysdioden lyser och en pipton avges.

Skruvdragningen har inte utförts korrekt. Erforderligt

vridmoment har inte uppnåtts. Skruvdragningen måste

upprepas.

Den röda lysdioden lyser men ingen pipton avges.

Vid insättning av batterimodulen har riktningsomkoppla-

ren (B) eller strömställaren (A) varit nedtryckt. Släpp åter

omkopplarna. När den röda lysdioden slocknar är maski-

nen åter driftklar.

Om den röda lysdioden inte slocknar, föreligger ett fel i

minnet eller så är strömställaren (A) defekt. Elektroniken

är defekt och måste bytas ut hos kundservicen.

Den röda lysdioden blinkar (1

gång i sekunden).

Batterierna är urladdade (tomma) och måste bytas ut.

Elverktyget är spärrat och först efter ett spänningslöst till-

stånd på ca 20 s åter driftklart.

Den röda lysdioden blinkar (2 gånger i sekunden).

Elverktyget är överhettat, övertemperaturskyddet har

löst ut. Efter avkylning är elverktyget åter driftklart. Om

övertemperaturskyddet löser ut flera gånger med korta

intervaller bör elverktyget lämnas in för kontroll hos

kundservicen.

Röda och gröna lysdioderna blinkar.

Vänstergång är inkopplad.

Underhåll och kundservice.

Renblås elverktygets inre från utsidan genom

ventilationsöppningarna med torr tryckluft.

Kontrollera att batterimodulens kontakter är rena.

Växeln ska efter 250 000 skruvdragningar efterfettas på

motordrevet och på planethjulens lageraxel

(Fett 3 21 32 023 01 0).

Följande delar kan du vid behov själv byta ut:

Batteri, Insatsverktyg

A

B

A

B
