Instrukcja obs∏ugi wkr´tarki akumulatorowej.

U˝yte symbole, skróty i poj´cia. Dla Paƒstwa bezpieczeƒstwa.

Nie używać elektronarzędzia przed uważnym

przeczytaniem i zrozumieniem tej instrukcji obsługi

oraz załączonych „Ogólnych przepisów

bezpieczeństwa“ (numer dokumentu 3 41 30 054 06 1).

Dokumenty te należy zachować do dalszego

zastosowania i przekazać je wraz z elektronarzędziem w

przypadku jego oddania lub sprzedaży.

Należy przestrzegać również właściwych przepisów

bezpieczeństwa pracy dla danego kraju.

Szczególne przepisy bezpieczeƒstwa.

Nale˝y u˝ywaç urzàdzeƒ mocujàcych lub imad∏a do

zamocowania obrabianego przedmiotu.

 W przypadku, gdy

obrabiany przedmiot trzymany jest w ręku, bezpieczna

obsługa urządzenia jest niemożliwa.

Nie nale˝y obrabiaç materia∏u zawierajàcego azbest.

Azbest jest rakotwórczy.

Elektronarz´dzie nale˝y mocno trzymaç.

 Możliwe jest

wystąpienie krótkotrwałych wysokich momentów

odrzutu.

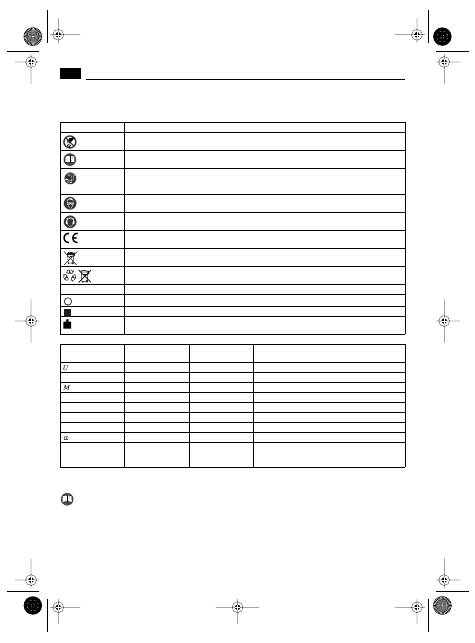

Symbol, znak

ObjaÊnienie

Nie należy dotykać części elektronarzędzia będących w ruchu.

Należy bezwzględnie przeczytać dołączone w dostawie dokumenty, takie jak instrukcja obsługi

i ogólne przepisy bezpieczeństwa.

Przed tym odcinkiem pracy należy akumulator oddalić z elektronarzędzia. W innych przypadku

istnieje niebezpieczeństwo obrażeń spowodowanych niezamierzonym włączeniem się

elektronarzędzia.

Podczas pracy należy używać środków ochrony oczu.

Podczas pracy należy używać środków ochrony słuchu.

Potwierdza zgodność budowy elektronarzędzia z wytycznymi Wspólnoty Europejskiej.

Wyeliminowane elektronarzędzia i inne produkty elektrotechniczne i elektryczne należy

zbierać oddzielnie i poddać utylizacji zgodnie z zasadami ochrony środowiska.

Zużytych akumulatorów nie należy wyrzucać do odpadów domowych.

Firma FEIN przyjmuje z powrotem zużyte akumulatory w celu ponownego użycia.

Ø

Średnica okrągłej części

Uchwyt narzędziowy z gniazdem sześciokątnym

Uchwyt narzędziowy z gwintem czworokątnym

Ciężar zgodny z EPTA-Procedure 01/2003 (= z metodą Europejskiej Parlamentarnej

Weryfikacji Technologii)

Znak

Jednostka

mi´dzynarodowa

Jednostka lokalna

ObjaÊnienie

V

V

Napięcie elektryczne

n

0

/min

/min.

Prędkość obrotowa bez obciążenia

Nm

Nm

Moment obrotowy

M…

mm

mm

Miara, gwint metryczny

L

wA

dB

dB

Poziom mocy akustycznej

L

pA

dB

dB

Poziom hałasu

K…

Niepewność

m/s

2

m/s

2

Przyśpieszenie

m, s, kg, A, mm, V,

W, Hz, N, °C, dB,

/min, m/s

2

m, s, kg, A, mm, V,

W, Hz, N, °C, dB,

/min, m/s

2

Jednostki podstawowe i jednostki pochodne wg

Międzynarodowego Układu Jednostek Miar

SI

.

3 41 01 094 06 0.book  Seite 58  Donnerstag, 28. Juni 2007  12:03 12

59

PL

Zabronione jest przykr´canie lub nitowanie tabliczek i

znaków na elektronarz´dziu.

Uszkodzona izolacja nie daje

żadnej ochrony przed porażeniem prądem. Należy

używać naklejek.

Nie nale˝y u˝ywaç osprz´tu, który nie zosta∏

wyprodukowany lub dopuszczony przez producenta

elektronarz´dzia.

 Fakt, iż dany osprzęt pasuje na

elektronarzędzie nie gwarantuje bezpieczeństwa pracy.

Nale˝y uwa˝aç na le˝àce w ukryciu przewody elektryczne,

rury gazowe i wodociàgowe.

 Przed rozpoczęciem pracy

należy skontrolować zakres pracy, np. używając

urządzenia do wykrywania metalu.

Elektronarz´dzie nale˝y trzymaç za izolowane powierzchnie

chwytu, gdy elektronarz´dzie mo˝e podczas pracy natrafiç

na ukryte przewody.

 Używane narzędzia, które dotkną

przewodów znajdujących się pod napięciem

elektrycznym, mogą doprowadzić do tego, że części

metalowe elektronarzędzia staną pod napięciem a

obsługujący może doznać porażenia prądem.

Przed wszelkimi pracami przy elektronarz´dziu jak i jego

transportem i sk∏adowaniem nale˝y odjàç akumulator od

elektronarz´dzia.

 W przypadku, gdy elektronarzędzie

rozrusza się niezamierzenie, istnieje niebezpieczeństwo

obrażeń ciała.

Nie nale˝y otwieraç akumulatora.

 Istnieje

niebezpieczeństwo zwarcia, które może spowodować

oparzenia lub pożar.

Nie nale˝y wrzucaç akumulatora do ognia i chroniç przed

wp∏ywem wysokich temperatur.

 Istnieje

niebezpieczeństwo wybuchu.

Należy przestrzegać przepisów bezpieczeństwa instrukcji

obsługi ładowarki akumulatorów.

Nigdy nie wolno patrzeç z ma∏ych odleg∏oÊci w Êwiat∏o

lampy elektronarz´dzia. Nigdy nie nale˝y kierowaç Êwiat∏a

lampy na inne osoby, które znajdujà si´ w pobli˝u.

Promieniowanie, które produkowane jest przez środki

świetlne, jest szkodliwe dla oczu.

Przeznaczenie elektronarz´dzia:

ręczna wkrętarka akumulatorowa do użytku

przemysłowego, przeznaczona do wkręcania i wykręcania

śrub, wkrętów i nakrętek w odpowiednich warunkach

atmosferycznych i przy zastosowaniu zatwierdzonych

przez firmę FEIN narzędzi roboczych i osprzętu.

Wskazówki dotyczàce obs∏ugi.

Elektronarzędzie wyposażone zostało w system

łagodnego rozruchu silnika.

Gdy silnik wyłączy się po przeprowadzonym prawidłowo

złączu śrubowym, ponowne włączenie możliwe jest

dopiero po 0,8 sek. Przez to unika się pomyłkowego

dokręcania już mocno dokręconych śrub.

¸adowanie akumulatora.

Przed pierwszym użyciem należy akumulator naładować

całkowicie. Nowy akumulator osiąga swoją pełną

wydajność dopiero po kilku cyklach ładowania i

wyładowania. Nie należy ładować jeszcze raz

naładowanego akumulatora.

Akumulator należy ładować dopiero, gdy jest on

rozładowany i tym samym nie można przeprowadzać

żadnych złącz śrubowych. W przypadku, gdy wydajność

akumulatora zmniejsza się mimo prawidłowego

naładowania, to oznacza to, że osiągnął on koniec swojej

żywotności.

W przypadku dłuższego nieużywania elektronarzędzia

należy akumulator odjąć. Zapobiega to szkodliwemu

pełnemu wyładowaniu się akumulatora.

Wybór kierunku obrotów (zob. str. 10+11).

Aby dokonać pojedynczego wkręcenia przy biegu w lewo,

należy wcisnąć przełącznik kierunku obrotów (B).

Wskaźnik LED miga czerwonym i zielonym światłem.

Po wykonaniu biegu w lewo, lub gdy elektronarzędzie nie

jest używane przez 10 sekund, przełącza się ono

automatycznie na bieg w prawo.

Aby całkowicie przestawić elektronarzędzie na bieg w

lewo, należy lekko nacisnąć przycisk (A) tak, aby włączyła

się lampka, równocześnie wciskając przełącznik kierunku

obrotów (B). Wskaźnik LED miga czerwonym i zielonym

światłem.

Aby dokonać pojedynczego wkręcenia przy biegu w

prawo, należy wcisnąć przełącznik kierunku obrotów (B).

Aby całkowicie przestawić elektronarzędzie na bieg w

prawo, należy lekko nacisnąć przycisk (A) tak, aby

włączyła się lampka, równocześnie wciskając przełącznik

kierunku obrotów (B).

Wskazówka:

 Gdy odciąga się akumulator od

elektronarzędzia następuje automatycznie przywrócenie

do stanu nastawienia produkcyjnego na bieg w prawo.

Znaczenie wskaênika LED i sygna∏u dêwi´kowego.

Zapala si´ zielony wskaênik LED.

Złącze śrubowe przeprowadzone prawidłowo.

Nastawiony moment obrotowy został osiągnięty.

Czerwony wskaênik LED zapala si´, równoczeÊnie

s∏yszalny jest krótki Êwiszczàcy dêwi´k.

Złącze śrubowe nie zostało przeprowadzone

prawidłowo. Wymagany moment obrotowy nie został

osiągnięty. Złącze śrubowe należy przeprowadzić jeszcze

raz.

Czerwony wskaênik LED zapala si´, nie rozlega si´ ˝aden

akustyczny sygna∏.

Podczas nasuwania akumulatora, naciśnięty został

omyłkowo przełącznik kierunku obrotów (B) lub

przycisk (A). Zwolnić przycisk. Po wygaśnięciu

czerwonego wskaźnika LED urządzenie jest gotowe do

eksploatacji.

Jeżeli czerwony wskaźnik LED nie wygasa, wystąpił błąd

pamięci lub przycisk (A) jest uszkodzony. Układ

elektroniczny jest uszkodzony i musi zostać wymieniony

w punkcie serwisowym.

A

B

A

B

3 41 01 094 06 0.book  Seite 59  Donnerstag, 28. Juni 2007  12:03 12

60

PL

Czerwony wskaênik LED miga (1 raz na sekund´).

Akumulator jest wyładowany (pusty) i należy go

wymienić. Elektronarzędzie jest zablokowane i dopiero

po ok. 20 ek. stanu bez napięcia ponownie gotowe do

pracy.

Czerwony wskaênik LED miga (2 razy na sekund´).

Elektronarzędzie jest przegrzane, włączyła się ochrona

przed przegrzaniem. Po ochłodzeniu elektronarzędzie

jest ponownie gotowe do pracy. W przypadku, gdy

ochrona przed przegrzaniem włączy się kilka razy krótko

po sobie, elektronarzędzie należy oddać do kontroli do

punktu serwisowego.

Czerwony i zielony wskaênik LED migajà.

Włączony jest bieg w lewo.

Naprawa i obs∏uga klienta.

Należy regularnie czyścić wnętrze

elektronarzędzia, wdmuchując suche

sprężone powietrze przez otwory

wentylacyjne.

Należy skontrolować, czy kontakty akumulatora są

czyste.

Przekładnię należy po 250.000 złączy śrubowych

nasmarować na zębniku silnika i osi łożyskowej

(Smar 3 21 32 023 01 0).

W razie potrzeby mo˝liwa jest wymiana we w∏asnym

zakresie nast´pujàcych elementów:

 Akumulator,

Narzędzia robocze

R´kojmia i gwarancja.

Rękojmia na produkt jest ważna zgodnie z ustawowymi

przepisami regulującymi w kraju, w którym produkt

został wprowadzony do obrotu. Oprócz tego produkt

objęty jest gwarancją firmy FEIN, zgodnie z deklaracją

gwarancyjną producenta.

Istnieje możliwość, iż zakres dostawy zakupionego

elektronarzędzia zawiera tylko część opisanego lub

przedstawionego na rysunkach osprzętu.

OÊwiadczenie o zgodnoÊci.

Firma FEIN oświadcza niniejszym z pełną

odpowiedzialnością, że produkt ten zgodny jest z

dokumentami normatywnymi podanymi na ostatniej

stronie tej instrukcji obsługi.

Ochrona Êrodowiska, usuwanie odpadów.

Opakowanie, zużyte elektronarzędzia i osprzęt należy

dostarczyć do utylizacji zgodnie z przepisami z ochrony

środowiska.
