Fein ASM9-2: HU

49

HU

Akkumulátoros csavarozógép, kezelési utasítás.

A használt jelek, rövidítések és fogalmak. Az Ön biztonsága érdekében.

Ne használja ezt az elektromos kéziszerszámot,

mielőtt ezt a használati útmutatót valamint a mellékelt

„Általános biztonsági előírásokat” (rendelési szám

3 41 30 054 06 1) alaposan el nem olvasta és teljesen meg

nem értette. A későbbi használathoz gondosan őrizze meg

ezeket a dokumentációkat és az elektromos kéziszerszám

továbbadása vagy eladása esetén mellékelje ezeket az

elektromos kéziszerszámhoz.

Ugyanígy tartsa be az idevonatkozó helyi munkavédelmi

rendelkezéseket.

Biztonsági információk.

A megmunkálásra kerülŒ munkadarabot megfelelŒen rögzítse.

Egy befogó szerkezettel rögzített munkadarab

biztonságosabban van rögzítve, mintha csak a kezével tartaná.

Ne munkáljon meg a berendezéssel azbesztet tartalmazó

anyagokat.

 Az azbesztnek rákkeltő hatása van.

Tartsa szorosan az elektromos kéziszerszámot.

Rövid

időre igen nagy nyomaték léphet fel.

Az elektromos kéziszerszámra táblákat és jeleket

csavarokkal vagy szegecsekkel felerŒsíteni tilos.

 Egy

megrongálódott szigetelés már nem nyújt védelmet az

áramütés ellen. Használjon öntapadós matricákat.

Szimbólumok, jelek

Magyarázat

Ne érjen hozzá az elektromos kéziszerszám forgó alkatrészeihez.

Okvetlenül olvassa el a mellékelt dokumentumot, mint például a kezelési utasítást és a

biztonsági előírásokat.

Ezelőtt a lépés előtt távolítsa el az akkumulátort az elektromos kéziszerszámról. Ellenkező

esetben az elektromos kéziszerszám véletlenszerű elindulása sérüléseket okozhat.

A munkák közben használjon védőszemüveget.

A munkák közben használjon zajtompító fülvédőt.

A CE-jel igazolja, hogy az elektromos kéziszerszám megfelel az Európai Unió irányelveinek.

A használaton kívül helyezett elektromos kéziszerszámokat és egyéb elektrotechnikai és

elektromos termékeket külön össze kell gyűjteni és a környezetvédelmi szempontoknak

megfelelő újrafelhasználásra kell leadni.

A használt akkumulátort ne dobja a háztartási szemétbe.

FEIN a használt akkumulátorokat újrafeldolgozásra visszaveszi.

Ø

Egy körkeresztmetszetű alkatrész átmérője

Belső hatlapos szerszámbefogó egység

Külső hatlapos szerszámbefogó egység

Súly az „EPTA-Procedure 01/2003” (2003/01 EPTA-eljárás) szerint

Jel

Nemzetközi egység

Magyarországon

használatos egység

Magyarázat

V

V

Elektromos feszültség

n

0

/min

/min

Üresjárati fordulatszám

Nm

Nm

Forgatónyomaték

M…

mm

mm

Méret, metrikus menet

L

wA

dB

dB

Hangteljesítmény szint

L

pA

dB

dB

Hangnyomás szint

K…

Szórás

m/s

2

m/s

2

Gyorsulás

m, s, kg, A, mm, V,

W, Hz, N, °C, dB,

/min, m/s

2

m, s, kg, A, mm, V,

W, Hz, N, °C, dB,

/min, m/s

2

Az

SI

 nemzetközi egységrendszer alapegységei és

levezetett egységei.

3 41 01 094 06 0.book  Seite 49  Donnerstag, 28. Juni 2007  12:03 12

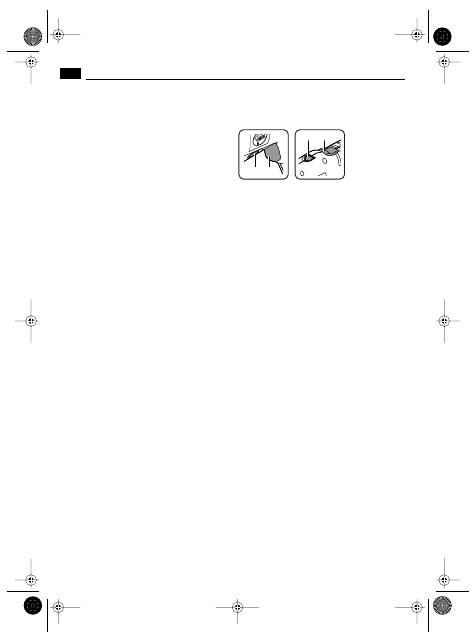

50

HU

Ne használjon olyan tartozékokat, amelyeket nem az

elektromos kézieszerszámot gyártó cég fejlesztett ki, vagy

amelynek használatát az nem engedélyezte.

 Biztonságos

üzemelést csak úgy lehet elérni, ha a tartozék pontosan

hozzáillik az Ön elektromos kéziszerszámához.

Ügyeljen a munkaterület alatt fekvŒ rejtett elektromos

vezetékekre, gáz- és vízcsövekre.

 Ellenőrizze a munka

megkezdése előtt a munkaterületet, használjon ehhez

például egy fémkereső készüléket.

Az elektromos kéziszerszámot csak a szigetelt

fogantyúfelületeknél fogva tartsa, ha a szerszám a munka

során megérinthet egy rejtett elektromos vezetéket.

 Az

olyan szerszámok, amelyek megérintenek egy feszültség

alatt álló vezetéket, átvihetik a feszültséget az elektromos

kéziszerszám fémrészeire és a kezelő ettől áramütést

kaphat.

Az elektromos kéziszerszámon végzendŒ minden munka

megkezdése elŒtt, valamint szállításhoz és tároláshoz

vegye le az akkumulátort az elektromos kéziszerszámról.

Ha az elektromos kéziszerszám véletlenszerűen elindul,

sérülésveszély áll fenn.

Ne nyissa fel az akkumulátort.

 Az akkumulátor érintkezői

között rövidzárlat léphet fel, amely égési sérüléseket vagy

tüzet okozhat.

Ne dobja az akkumulátort a tızbe és ne tegye ki az

akkumulátort magas hŒmérséklet hatására.

 Különben

robbanásveszély áll fenn!

Tartsa be az akkumulátor töltőkészülék kezelési

utasításában található biztonsági előírásokat.

Sohase nézzen bele közvetlen közelrŒl az elektromos

kéziszerszám lámpájába. Sohase irányítsa a lámpát más

közelben tartózkodó személyek szemébe.

 A lámpa által

keltett sugárzás káros a szemekre.

Az elektromos kéziszerszám rendeltetése:

a FEIN  által engedélyezett szerszámokkal és

tartozékokkal, kézzel irányított akkumulátoros

csavarozóberendezésként, az időjárás behatásaitól védett

környezetben, csavarok ipari méretekben történő be- és

kihajtására szolgál.

Kezelési tájékoztató.

Az elektromos kéziszerszám fokozatos indítással van

felszerelve.

Ha egy sikeres csavarozás befejezése után a motor

lekapcsolt, akkor azt csak egy 0,8 másodperces szünet

elteltével lehet ismét bekapcsolni. Így el lehet kerülni,

hogy egy már meghúzott csavart ismét meghúzzanak.

Az akkumulátor feltöltése.

Az első üzembe helyezés előtt töltse teljesen fel az

akkumulátort. Egy új akkumulátor a teljes teljesítményét

csak néhány töltési/kisütési ciklus elteltével éri el. Egy már

feltöltött akkumulátort ne töltsön fel még egyszer.

Az akkumulátort csak akkor töltse fel, ha az már teljesen

kimerült és már egy csavart sem lehet vele be- illetve

kihajtani. Ha az akkumulátor teljesítménye a helyesen

végrehajtott feltöltés ellenére rövid időn belül lecsökken,

akkor az élettartama lejárt.

Ha az elektromos kéziszerszámot hosszabb ideig nem

kívánja használni, húzza le az akkumulátort. Ezzel

meggátolja az akkumulátor túl nagy mértékű, káros

kisülését.

Forgási irány megválasztása (lásd a 10+11 oldalon).

A balraforgásos csavarozás végrehajtásához nyomja meg

a (B) forgásirány átkapcsolót. A LED kijelző piros és zöld

színben villog.

Ha végrehajtotta a kicsavarást (bal forgásirány), vagy ha az

elektromos kéziszerszámot 10 másodpercig nem

használja, az elektromos kéziszerszám önműködően

visszakapcsol jobbra forgásra.

Tartós balra forgás beállításához könnyed nyomással

nyomja be az (A) kapcsolót, amíg a világítás

bekapcsolódik, és nyomja meg ezzel egyidejűleg a

(B) forgásirány átkapcsolót. A LED kijelző piros és zöld

színben villog.

A  jobbraforgásos csavarozás végrehajtásához nyomja

meg a (B) forgásirány átkapcsolót.

A tartós jobbra forgás beállításához könnyed nyomással

nyomja be az (A) kapcsolót, amíg a világítás

bekapcsolódik, és nyomja meg ezzel egyidejűleg a

(B) forgásirány átkapcsolót.

Megjegyzés:

 Ha lehúzza az akkumulátort az elektromos

kéziszerszámról, a készülék ismét automatikusan visszaáll

a gyári beállításra (jobbra forgás).

A LED-kijelzŒk és hangjelzések magyarázata.

A zöld LED kijelzŒ világít.

A csavarozás előírásszerűen végrehajtásra került. A

berendezés elérte az előre beállított nyomatékot.

A piros LED kijelzŒ világít és felhangzik egy rövid sípoló

hang.

A csavarozást nem sikerült előírásszerűen végrehajtani. A

berendezés nem érte el a szükséges nyomatékot. Ekkor a

csavarozást meg kell ismételni.

A piros LED kijelzŒ világít és nincs sípoló hang.

Ön az akkumulátor felhelyezésekor benyomva tartotta

(B)  forgásirány átkapcsolót vagy az (A)  kapcsolót. Engedje

el a kapcsolót. Ha a piros LED kijelző kialszik, a

berendezés ismét üzemkész.

Ha a piros LED kijelző nem alszik ki, akkor memóriahiba

lépett fel, vagy a (A) kapcsoló meghibásodott. Az

elektronika meghibásodott és azt a szakszervízzel ki kell

cseréltetni.

A piros LED kijelzŒ villog (másodpercenként 1-szer).

Az akkumulátor kimerült (üres) és ki kell cserélni. Az

elektromos kéziszerszám reteszelve van és csak kb.

20 másodperc feszültségmentes állapot után lesz ismét

üzemkész.

A

B

A

B

3 41 01 094 06 0.book  Seite 50  Donnerstag, 28. Juni 2007  12:03 12

51

HU

A piros LED kijelzŒ villog (másodpercenként 2-szer).

Az elektromos kéziszerszám túlmelegedett, a hővédelem

kioldott. A megfelelő hőmérsékletre történő lehűlés után

az elektromos kéziszerszám ismét üzemkész. Ha a

hővédelem rövid időn belül többször kiold, akkor

vizsgáltassa meg az elektromos kéziszerszámot a

vevőszolgálattal.

A piros és zöld LED-kijelzŒ villog.

A balra forgás be van kapcsolva.

Üzemben tartás és vevŒszolgálat.

Rendszeresen fújja ki kívülről, a

szellőzőnyílásokon keresztül az elektromos

kéziszerszám belső részeit száraz sűrített

levegővel.

Ellenőrizze, tiszták-e az akkumulátor érintkezői.

A hajtóművet 250 000 csavarozás végrehajtása után a

motor fogaskerekénél és a bolygókerekek

csapágytengelyénél meg kell zsírozni

(Zsír 3 21 32 023 01 0).

A következŒ alkatrészeket szükség esetén Ön sajátmaga is

kicserélheti:

 Akkumulátor, Tartozékok, feltétek

Jótállás és szavatosság.

A termékre vonatkozó jótállás a forgalomba hozási

országban érvényes törvényes rendelkezéseknek

megfelelően érvényes. Termékeinket ezen túlmenően a

FEIN gyártó cég jótállási nyilatkozatában leírtaknak

megfelelő kiterjesztett garanciával szállítjuk.

Az Ön elektromos kéziszerszámához tartozó

szállítmányban nem feltétlenül található meg az ezen

használati útmutatóban ismertetésre kerülő vagy ábrázolt

valamennyi tartozék.

MegfelelŒségi nyilatkozat.

A FEIN cég kizárólagos felelősséggel kijelenti, hogy ez a

termék megfelel az ezen kezelési utasítás utolsó oldalán

megadott normatív dokumentumoknak.

Környezetvédelem, hulladékkezelés.

A csomagolásokat, a kimustrált elektromos

kéziszerszámokat és tartozékokat a környezetvédelmi

szempontoknak megfelelően kell újrafelhasználásra.
