KONFIGURACIJA SPOLJAŠNJEG KONTROLNOG UREĐAJA

3

3

KONFIGURACIJA SPOLJAŠNJEG

SRSRPSKI

KONTROLNOG UREĐAJA

• Vaš uređaj može izgledati drugačije od uređaja prikazanog na slici.

Povežite USB adapter za serijsku vezu/ulazni priključak RS-232C sa spoljnim kontrolnim uređajem (kao što

je računar ili A/V kontrolni sistem) da biste eksterno upravljali funkcijama televizora.

Napomena: Tip kontrolnog porta na televizoru može da se razlikuje između serija modela.

* Imajte u vidu da ovaj način povezivanja nije podržan na svim modelima.

* Kabl se ne dobija u kompletu.

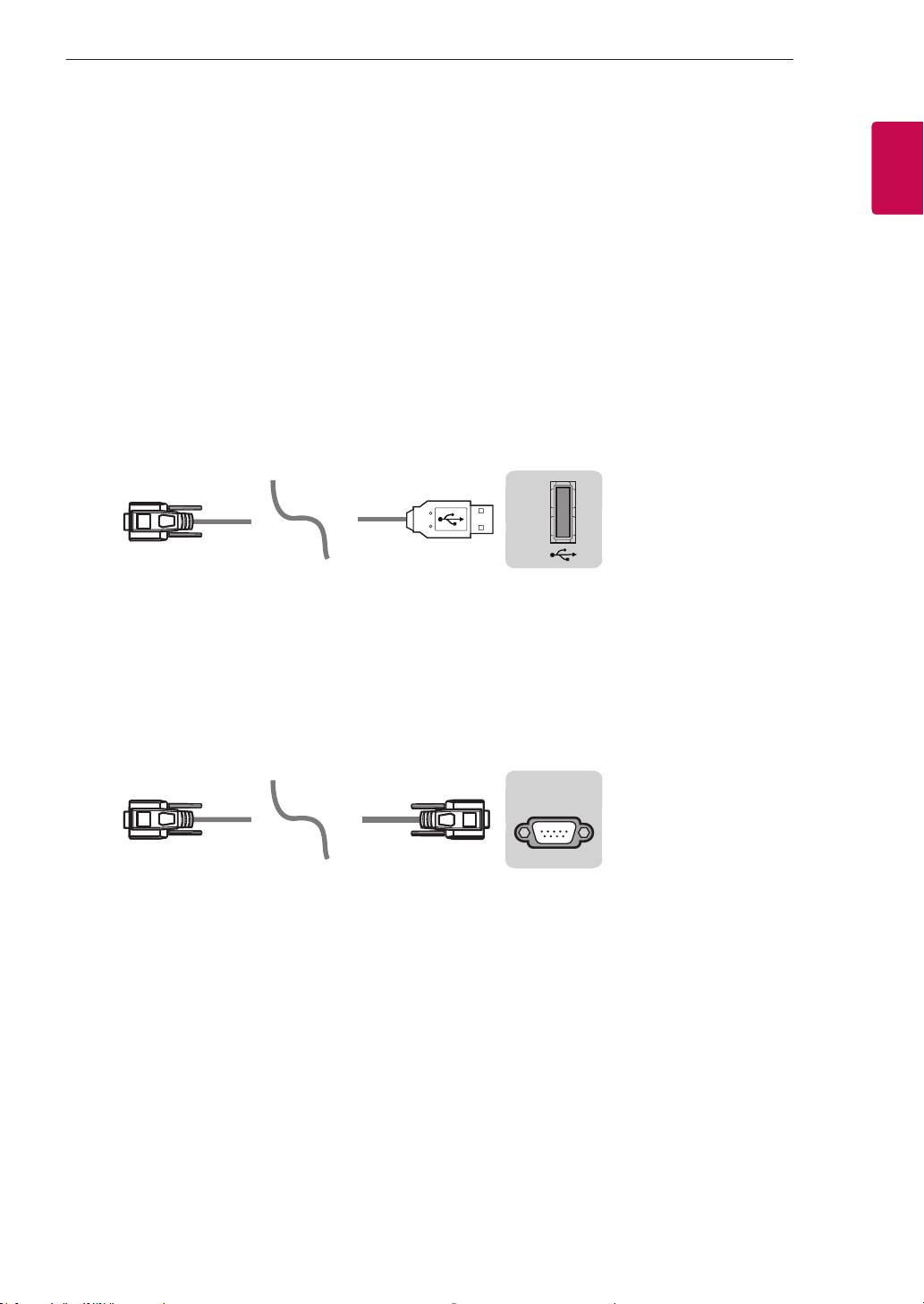

USB adapter za serijsku vezu sa USB kablom

USB priključak

(TV)

USB IN

(PC )

• LGTV podržava PL2303 USB adapter za serijsku vezu u čipu (ID proizvođača: 0x0557, ID proizvoda:

0x2008) koji kompanija LG ne proizvodi i ne obezbeđuje.

• Može se nabaviti u prodavnicama računara koje drže pribor za profesionalce iz IT podrške.

RS-232C sa RS232C kablom

Tip DE9 (D-Sub 9-pinski)

• Potrebno je da nabavite RS-232C (tip DE9, D-Sub 9-pinski žensko-ženski)-RS-232C kabl za povezivanje

računara i televizora, kao što je navedeno u uputstvima.

(PC )

RS-232C IN

(CONTROL & SERVICE)

(TV)

Interfejs za povezivanje može da se razlikuje od vašeg televizora.

4

4

KONFIGURACIJA SPOLJAŠNJEG KONTROLNOG UREĐAJA

Telefonski priključak

SRPSKI

SR

• Treba da kupite kabl koji sa jedne strane ima telefonski priključak, a sa druge RS-232 konektor – ovaj

kabl služi za povezivanje računara i televizora, što je navedeno u priručniku.

* Kod drugih modela za povezivanje upotrebite USB priključak.

* Interfejs za povezivanje može da se razlikuje od vašeg televizora.

(PC )

(TV)

SERVICE ONLY

1

3

2

- ili

(TV)

)

RS-232C IN

(CONTROL & SERVICE)

1

3

2

Računar klijenta RS-232C konfiguracije

Konfiguracije sa 3 žice (nestandardno)

1

5

Računar TV

RXD

2 2

TXD

TXD

3 1

RXD

GND

5 3

GND

ILI

6

9

RXD

3 2

TXD

RS-232C

(Serijski port)

TXD

2 1

RXD

GND

5 3

GND

D-Sub 9 Telefon

SET ID

Za postavljanje ID-a uređaja, pogledajte „Stvarno mapiranje podataka“ na str.6

1. Pritisnite dugme PODEŠAVANJA da biste pristupili glavnim menijima.

2. Pritisnite dugmad za navigaciju da biste došli do stavke (*Opšte → O ovom TV-u ili OPCIJA, a zatim

pritisnite dugme U redu.

3. Pritisnite dugmad za navigaciju da biste došli do opcije Podesi ID, a zatim pritisnite dugme U redu.

4. Krećite se nalevo ili nadesno da biste podesili ID, a zatim izaberite opciju ZATVORI. Opseg podešavanja

je 1-99.

5. Kada završite, pritisnite dugme IZLAZ.

* (U zavisnosti od modela)

KONFIGURACIJA SPOLJAŠNJEG KONTROLNOG UREĐAJA

5

5

Parametri komunikacije

SRSRPSKI

• Brzina prenosa: 9600 bps (UART)

• Stop bit: 1 bit

• Dužina podataka: 8 bita

• Kôd komunikacije: ASCII kôd

• Parnost: Nema

• Koristite ukršteni kabl.

Referentna lista komandi

(U zavisnosti od modela)

PODATAK

PODATAK

KOMANDA1 KOMANDA2

KOMANDA1 KOMANDA2

(heksadecimalni)

(heksadecimalni)

01.

k a 00 do 01 15. Balans k t 00 do 64

Uključivanje*

16.

02. Odnos

k c (str.7)

Temperatura

x u 00 do 64

stranica slike

boje

03. Screen

17. ISM

Mute

k d (str.7)

metoda (samo

j pj (str.8)

(Isključivanje

za plazma TV)

slike)

04. Volume

Mute

k e 00 do 01 18. Ekvalizator j v (str.8)

(Isključivanje

zvuka)

05. Kontrola

19. Ušteda

k f 00 do 64

j q 00 do 05

jačine zvuka

energije

20.

06. Kontrast k g 00 do 64

Komanda za

m a (p.9)

podešavanje

21. Dodaj/

m b 00 do 01

izbriši

07.

k h 00 do 64

(preskoči)

Osvetljenje

kanal

(program)

KODOVI za

08. Boja k i 00 do 64 22. Taster m c

tastere

23.

m g 00 do 64

Upravljanje

09. Nijansa k j 00 do 64

pozadinskim

osvetljenjem

24. Izbor

x b

10. Oštrina k k 00 do 32

(str.11)

unosa

11. OSD izbor k l 00 do 01 25. 3D x t (str.11)

12. Režim

26. Prošireni

x v

zaključavanja

(3D)

k m 00 do 01

(str.11)

daljinskog

upravljača

27.

j u

13. Visoki

k r 00 do 64

Automatska

(str.12)

tonovi

konfiguracija

14. Bass (Bas) k s 00 do 64

* Napomena: Tokom reprodukcije ili snimanja multimedijalnih datoteka, sve komande se tretiraju kao

greška i ne izvršava se nijedna komanda osim napajanja (ka) i funkcije dugmadi (mc).

RS232C kabl omogućava televizoru da pošalje „ka komandu“ kada je uključen i isključen. Ako se

koristi USB-serijski pretvarački kabl, komanda radi samo kada je televizor uključen.

6

6

KONFIGURACIJA SPOLJAŠNJEG KONTROLNOG UREĐAJA

SRPSKI

Protokol prenosa / prijema

SR

Transmission

[Command1][Command2][ ][Set ID][ ][Data][Cr]

[Command 1]: Prva komanda za upravljanje televizorom. (j, k, m ili x)

[Command 2]: Druga komanda za upravljanje televizorom.

[Set ID] : Možete da podesite [Set ID] da biste odabrali željeni ID broj monitora u meniju Opcija.

Podesivi opseg za televizor je od 1 do 99. Ako je za vrednost [Set ID] izabrano „0“, može

se upravljati svim povezanim uređajima.

* Vrednost [Set ID] označena je kao decimalna vrednost (od 1 do 99) u meniju i kao

heksadecimalna vrednost (od 0x00 do 0x63) u protokolu prenosa/prijema.

[DATA]: Za prenos podataka komandi (heksadecimalno). Prenosi „FF“ podatke za očitavanje statusa

komande.

[Cr]: Povratak kursora na početak reda – ASCII kôd „0x0D“

[ ]: Razmak – ASCII kôd „0x20“

OK Acknowledgement

[Command2][ ][Set ID][ ][OK][Data][x]

* TV prenosi ACK (potvrdu) na osnovu ovog formata kada prima normalne podatke. Ako je podatak u

režimu čitanja podataka, tada označava trenutni status podatka. Ako je podatak u režimu upisa, vratiće

se podaci sa računara.

Error Acknowledgement

[Command2][ ][Set ID][ ][NG][Data][x]

* TV emituje ACK (potvrdu) na osnovu ovog formata kada prima nestandardne podatke od

funkcija koje se ne mogu izvršiti ili kada prima komunikacione greške.

Podaci 00: Nevažeći kôd

Stvarno mapiranje podataka (Hexadecimal b Decimal)

* Kada unosite [data] u heksadecimalnom obliku, koristite sledeću tabelu konverzije.

* Komanda za podešavanje kanala (ma) koristi dvobajtnu heksadecimalnu vrednost ([data]) za izbor broja

kanala.

00 : Korak 0 32 : Korak 50 (Set ID 50) FE : Korak 254

01 : Korak 1 (Set ID 1) 33 : Korak 51 (Set ID 51) FF : Korak 255

... ... ...

0A : Korak 10 (Set ID 10) 63 : Korak 99 (Set ID 99) 01 00 : Korak 256

... ... ...

0F : Korak 15 (Set ID 15) C7 : Korak 199 27 0E : Korak 9998

10 : Korak 16 (Set ID 16) C8 : Korak 200 27 0F : Korak 9999

... ... ...

KONFIGURACIJA SPOLJAŠNJEG KONTROLNOG UREĐAJA

7

7

* Komande se mogu različito ponašati u zavisnosti od modela i signala.

01. Uključivanje (Command: k a)

Ack [d][ ][Set ID][ ][OK/NG][Data][x]

► Za kontrolu *uključivanja/isključivanja napajanja.

SRSRPSKI

* Ako je uključeno samo isključivanje slike za video

Transmission[k][a][ ][Set ID][ ][Data][Cr]

snimak, na televizoru se prikazuje meni na ekranu

(OSD). Ali, u slučaju da je ekran isključen, TV neće

Podatak 00 : Napajanje

01 : *Napajanje uključeno

prikazivati OSD.

isključeno

Ack [a][ ][Set ID][ ][OK/NG][Data][x]

04. Volume Mute (Isključivanje zvuka) (Command:

k e)

► Za prikaz uključivanja/*isključivanja televizora

► Za upravljanje uključivanjem/isključivanjem zvuka.

Transmission[k][a][ ][Set ID][ ][Data][Cr]

Takođe, možete podesiti isključivanje zvuka

Ack [a][ ][Set ID][ ][OK][Data][x]

upotrebom tastera MUTE na daljinskom

upravljaču.

* Na sličan način, ako ostale funkcije prenose „FF“

Transmission [k][e][ ][Set ID][ ][Data][Cr]

podatak zasnovan na ovom formatu, onda povratna

sprega potvrđivanja podataka daje status o svim

Podatak 00: Opcija Bez zvuka je uključena (zvuk je

funkcijama.

isključen)

01: Opcija Bez zvuka je isključena (zvuk je

02. Odnos stranica slike (Command: k c)

uključen)

(veličina glavne slike)

Ack [e][ ][Set ID][ ][OK/NG][Data][x]

► Za podešavanje formata slike. (Format glavne

slike)

Osim toga, format slike možete podesiti pomoću

05. Kontrola jačine zvuka (Command: k f)

opcije Odnos stranica slike u meniju Q.MENU ili

► Za podešavanje jačine zvuka.

meniju PICTURE.

Jačinu zvuka možete podesiti i pomoću dugmadi

Transmission [k][c][ ][Set ID][ ][Data][Cr]

za jačinu zvuka na daljinskom upravljaču.

Transmission [k][f][ ][Set ID][ ][Data][Cr]

Podatak 01 : Standardan

07 : 14:9

ekran (4:3)

(Evropa, Kolumbija, Srednji

Podatak Min: 00 do Maks: 64

02 : Širok ekran

istok, Azija bez Južne Koreje

Ack [f][ ][Set ID][ ][OK/NG][Data][x]

(16:9)

i Japana)

04 : Uvećanje

09 : * Samo skeniranje

05 : Uvećanje 2

0B : Potpuno široko

06. Kontrast (Command: k g)

(samo za Južnu

(Evropa, Kolumbija,

► Za podešavanje kontrasta ekrana.

Ameriku osim

Srednji istok, Azija bez

Kontrast takođe možete podesiti u meniju

Kolumbije)

Južne Koreje i Japana)

PICTURE.

06 : Podešeno po

10 do 1F : Bioskopsko

programu/

uvećanje od 1

Transmission [k][g][ ][Set ID][ ][Data][Cr]

Original

do 16

Podatak Min: 00 do Maks: 64

Ack [c][ ][Set ID][ ][OK/NG][Data][x]

Ack [g][ ][Set ID][ ][OK/NG][Data][x]

* Ako koristite računarski ulaz, izaberite format

slike 16:9 ili 4:3.

07. Osvetljenje (Command: k h)

* U režimu DTV/HDMI/Komponentni (HD

► Za podešavanje osvetljenosti ekrana.

rezolucija), dostupna je opcija Samo skeniranje.

Osvetljenost takođe možete podesiti u meniju

* Režim Puno proširenje možda će se različito

PICTURE.

ponašati u zavisnosti od modela. Kod digitalne

Transmission [k][h][ ][Set ID][ ][Data][Cr]

televizije podržan je u potpunosti, a kod

analogne televizije i AV sistema samo delimično.

Podatak Min: 00 do Maks: 64

Ack [h][ ][Set ID][ ][OK/NG][Data][x]

03. Screen Mute (Isključivanje slike) (Command:

k d)

08. Boja (Command: k i)

► Za upravljanje uključivanjem/isključivanjem slike.

► Za podešavanje boje na ekranu.

Transmission [k][d][ ][Set ID][ ][Data][Cr]

Boju takođe možete podesiti u meniju PICTURE.

Podatak 00: Opcija ekrana bez slike isključena (Slika

Transmission [k][i][ ][Set ID][ ][Data][Cr]

uključena)

Isključivanje slike za video snimak

01: Opcija isključivanja slike uključena (Slika

isključena)

10: Uključeno prigušivanje zvuka za video

snimak

8

8

KONFIGURACIJA SPOLJAŠNJEG KONTROLNOG UREĐAJA

Podatak Min: 00 do Maks: 64

* (U zavisnosti od modela)

SRPSKI

SR

Ack [i][ ][Set ID][ ][OK/NG][Data][x]

14. Bass (Bas) (Command: k s)

► Da biste podesili bas.

09. Nijansa (Command: k j)

Podešavanje takođe možete obaviti u meniju AUDIO.

► Za podešavanje nijanse na ekranu.

Transmission [k][s][ ][Set ID][ ][Data][Cr]

Nijansu takođe možete podesiti u meniju PICTURE.

Podatak Min: 00 do Maks: 64

Transmission [k][j][ ][Set ID][ ][Data][Cr]

Ack [s][ ][Set ID][ ][OK/NG][Data][x]

Podatak Crvena: 00 do Zelena: 64

* (U zavisnosti od modela)

Ack [j][ ][Set ID][ ][OK/NG][Data][x]

15. Balans (Command: k t)

► Za podešavanje balansa.

10. Oštrina (Command: k k)

Balans takođe možete podesiti u meniju AUDIO.

► Za podešavanje oštrine ekrana.

Oštrinu takođe možete podesiti u meniju PICTURE.

Transmission [k][t][ ][Set ID][ ][Data][Cr]

Transmission [k][k][ ][Set ID][ ][Data][Cr]

Podatak Min: 00 do Maks: 64

Podatak Min: 00 do Maks: 32

Ack [t][ ][Set ID][ ][OK/NG][Data][x]

Ack [k][ ][Set ID][ ][OK/NG][Data][x]

16. Temperatura boje (Command: x u)

► Za podešavanje temperature boje. Temperaturu boje

11. OSD izbor (Command: k l)

takođe možete podesiti iz menija PICTURE.

► Za uključivanje/isključivanje prikaza na ekranu

(OSD) pomoću daljinskog upravljača.

Transmission [x][u][ ][Set ID][ ][Data][Cr]

Transmission [k][l][ ][Set ID][ ][Data][Cr]

Podatak Min: 00 do Maks: 64

Ack [u][ ][Set ID][ ][OK/NG][Data][x]

Podatak 00: OSD isključen01: OSD uključen

Ack [l][ ][Set ID][ ][OK/NG][Data][x]

17. ISM metoda (Command: j p) (samo za plazma

TV)

12. Režim zaključavanja daljinskog upravljača

► Za kontrolu ISM metoda. Takođe možete da

(Command: k m)

prilagodite opciju ISM metoda u meniju OPTION.

► Za zaključavanje komandi na prednjoj ploči monitora

Transmission [j][p][ ][Set ID][ ][Data][Cr]

i daljinskom upravljaču.

Podatak Min: 02: Orbiter

Transmission [k][m][ ][Set ID][ ][Data][Cr]

08: Normalno

20: Uklanjanje boje

Podatak 00 : Zaključavanje

01 : Zaključavanje

isključeno

uključeno

Ack [p][ ][Set ID][ ][OK/NG][Data][x]

Ack [m][ ][Set ID][ ][OK/NG][Data][x]

18. Ekvilizator (Command: j v)

* Ako ne koristite daljinski upravljač, upotrebite ovaj

► Podesite ekvilizator televizora.

režim.

Transmission [j][v][ ][Set ID][ ][Data][Cr]

Kada se glavni prekidač isključi i uključi (izvucite kabl,

MSB

LSB

a zatim ga ponovo stavite posle 20–30 sekundi),

oslobađa se spoljno zaključavanje komandi.

0 0 0 0 0 0 0 0

* U stanju pripravnosti (jednosmerna struja isključena

tajmerom ili komandom „ka“, „mc“) i ako je uključeno

zaključavanje tastature, televizor se neće uključiti

Frekvencija PODATAK

pritiskom na taster napajanja za IR niti lokalni taster.

7 6 5 Frekvencija 4 3 2 1 0 Korak

13. Visoki tonovi (Command: k r)

0 0 0 1. opseg 0 0 0 0 0 0 (decimalno)

► Da biste podesili visoke tonove.

0 0 1 2. opseg 0 0 0 0 1 1 (decimalno)

Podešavanje takođe možete obaviti u meniju ZVUK.

0 1 0 3. opseg ... ... ... ... ... ...

Transmission [k][r][ ][Set ID][ ][Data][Cr]

0 1 1 4. opseg 0 0 0 1 1 19 (decimalno)

Podatak Min: 00 do Maks: 64

Ack [r][ ][Set ID][ ][OK/NG][Data][x]

KONFIGURACIJA SPOLJAŠNJEG KONTROLNOG UREĐAJA

9

9

Set ID = Sve = 00

1

0 0 5. opseg 0 0 1 0 1 20 (decimalno)

Podatak 00 i 01 = Podaci kanala su 10 = 00 0a

SRSRPSKI

Acknowledgement [v][ ][Set ID][ ][OK/NG][Data][x]

Podatak 02 = Analogna antena televizija = 00

Rezultat = ma 00 00 0a 00

* Zavisi od modela, a podešavanje je moguće kada

režim zvuka podržava ekvilizator.

2. Pređite na digitalni zemaljski (DVB-T) kanal 01.

Set ID = Sve = 00

19. Ušteda energije (Command: j q)

Podatak 00 i 01 = Podaci kanala su 1 = 00 01

► Da biste smanjili potrošnju energije od strane

Podatak 02 = Digitalna antena televizija = 10

televizora. Takođe možete da prilagodite opciju

Rezultat = ma 00 00 01 10

Ušteda energije u meniju PICTURE.

3. Pređite na satelitski (DVB-S) kanal 1000.

Transmission [j][q][ ][Set ID][ ][Data][Cr]

Set ID = Sve = 00

Podatak 00 i 01 = Podaci kanala su 1000 = 03 E8

PODATAK

Podatak 02 = Digitalna satelitska televizija = 40

00: Isključeno

Rezultat = ma 00 03 E8 40

01: Minimalno

Ack [a][ ][Set ID][ ][OK][Data 00][Data 01]

02: Srednje

03: Maksimalno

[Data 02][x][a][ ][Set ID][ ][NG][Data 00][x]

04: Automatski (za LCD/LED TV)/

• Za tržište Južne Koreje, Severne/Južne Amerike

Inteligentni senzor (za PDP TV)

bez Kolumbije

05: Isključen ekran

► Da biste prebacili kanal na sledeći fizički/primarni/

* (U zavisnosti od modela)

sekundarni broj.

Ack [q][ ][Set ID][ ][OK/NG][Data][x]

Transmission [m][a][ ][0][ ][Data00][ ][Data01]

[ ][Data02][ ][Data03][ ][Data04][ ][Data05][Cr]

20. Komanda za podešavanje (Command: m a)

Digitalni kanali imaju fizički, primarni i sekundarni broj

* Ova komanda se može različito ponašati u

kanala. Fizički broj je stvarni broj digitalnog kanala,

zavisnosti od modela i signala.

primarni broj je broj na koji treba mapirati kanal, a

• Za tržište Evrope, Srednjeg istoka, Kolumbije,

sekundarni broj je broj potkanala. Pošto ATSC tjuner

Azije bez Južne Koreje i Japana

automatski mapira kanal sa primarnog/sekundarnog

► Izbor kanala sledećeg fizičkog broja.

broja, fizički broj nije neophodan prilikom slanja

komande u digitalnom režimu.

Transmission [m][a][ ][Set ID][ ][Data 00][ ]

* Analogna antena/kablovska

[Data 01][ ][Data 02][Cr]

Podatak 00 : Fizički broj kanala

* Analogna antena/kablovska

- Zemaljski (ATV): 02~45 (decimalna vrednost: 2 ~

[Data 00][Data 01] Podaci kanala

69)

Podatak 00: Podaci kanala u bajtovima višeg

- Kablovski (CATV): 01, 0E~7D (decimalna

reda

vrednost: 1, 14~125)

Podatak 01: Podaci kanala u bajtovima nižeg

[Data 01 ~ 04]: Primarni/sekundarni broj kanala

reda

Podatak 01 i 02: xx (nije bitno)

- 00 00 ~ 00 C7 (decimalna vrednost: 0 ~ 199)

Podatak 03 i 04: xx (nije bitno)

Podatak 02: Ulaz (analogni)

Podatak 05: Ulaz (analogni)

- 00: Antena televizija (ATV)

- 00: Antena televizija (ATV)

- 80: Kablovska televizija (CATV)

- 01: Kablovska televizija (CATV)

* Digitalna antena/kablovska/satelitska

* Digitalna antena/kablovska

[Data 00][Data 01]: Podaci kanala

Podatak 00: xx (nije bitno)

Podatak 00: Podaci visokog kanala

[Data 01][Data 02]: Primarni broj kanala

Podatak 01: Podaci niskog kanala

Podatak 01: Podaci kanala u bajtovima višeg reda

- 00 00 ~ 27 0F (decimalna vrednost: 0 ~ 9999)

Podatak 02: Podaci kanala u bajtovima nižeg reda

Podatak 02: Ulaz (digitalni)

- 00 01 ~ 27 0F (decimalna vrednost: 1 ~ 9999)

- 10: Antena televizija (DTV)

[Data 03][Data 04]: Sekundarni broj kanala

- 20: Zemaljski radio (Radio)

Podatak 03: Podaci kanala u bajtovima višeg reda

- 40: Satelitska televizija (SDTV)

Podatak 04: Podaci kanala u bajtovima nižeg reda

- 50: Satelitski radio (S-Radio)

- 90: Kablovska televizija (CADTV)

Podatak 05: Ulaz (digitalni)

- a0: Kablovski radio (CA-Radio)

- 02: Antena televizija (DTV) – Koristi fizički broj

kanala

* Primeri komande za podešavanje kanala:

- 06: Kablovska televizija (CADTV) – Koristi fizički

1. Pređite na analogni zemaljski (PAL) kanal 10.

10

10

KONFIGURACIJA SPOLJAŠNJEG KONTROLNOG UREĐAJA

broj kanala

Podatak 05 = Digitalna antena televizija = 02

SRPSKI

- 22: Antena televizija (DTV) – Ne koristi fizički broj

Ukupno = ma 00 00 00 11 00 01 02

SR

kanala

- 26: Kablovska televizija (CADTV) – Ne koristi

2. Pređite na BS (ISDB-BS) kanal 30.

fizički broj kanala

Set ID = Sve = 00

- 46: Kablovska televizija (CADTV) – Koristi samo

Podatak 00 = fizički broj nije poznat = 00

glavni broj kanala (jednodelni kanal)

Podatak 01 i 02 = primarni broj je 30 = 00 1E

Dva bajta su dostupna za sve glavne i manje važne

Podatak 03 i 04 = nije bitno = 00 00

podatke kanala, ali se obično niži bajt koristi sam (viši

Podatak 05 =

Digitalna BS TV = 07

bajt je 0).

Ukupno = ma 00 00 00 1E 00 00 07

* Primeri komande za podešavanje kanala:

* Ova funkcija se može razlikovati u zavisnosti od

1. Pređite na analogni kablovski (NTSC) kanal 35.

modela.

Set ID = Sve = 00

Podatak 00 = Podaci kanala su 35 = 23

Ack [a][ ][Set ID][ ][OK][Data 00][Data 01]

Podatak 01 i 02 = nema primarnog = 00 00

[Data 02][Data 03][Data 04][Data 05]

Podatak 03 i 04 = nema sekundarnog = 00 00

[x][a][ ][Set ID][ ][NG][Data 00][x]

Podatak 05 = Analogna kablovska televizija = 01

Ukupno = ma 00 23 00 00 00 00 01

2. Pređite na digitalni zemaljski (ATSC) kanal 30-3.

21. Dodaj/izbriši (preskoči) kanal (program)

Set ID = Sve = 00

(Command: m b)

Podatak 00 = fizički broj nije poznat = 00

► Da biste preskočili trenutni kanal (program) za

Podatak 01 i 02 = primarni broj je 30 = 00 1E

naredni put.

Podatak 03 i 04 = sekundarni broj je 3 = 00 03

Podatak 05 = Digitalna antena televizija = 22

Transmission [m][b][ ][Set ID][ ][Data][Cr]

Ukupno = ma 00 00 00 1E 00 03 22

Podatak 00 : Izbriši (ATSC,ISDB)/

01 : Dodaj

Ack [a][ ][Set ID][ ][OK][Data 00][Data 01]

preskoči(DVB)

[Data 02][Data 03][Data 04][Data 05]

Ack [b][ ][Set ID][ ][OK/NG][Data][x]

[x][a][ ][Set ID][ ][NG][Data 00][x]

* Postavite status sačuvanog kanala na Izbriši

• Za tržište Japana

(ATSC, ISDB)/preskoči (DVB) ili Dodaj.

► Da biste prebacili kanal na sledeći fizički/primarni/

sekundarni broj.

22. Taster (Command: m c)

Transmission [m][a][ ][0][ ][Data00][ ][Data01]

► Za slanje IC daljinske šifre.

[ ][Data02][ ][Data03][ ][Data04][ ][Data05][Cr]

Transmission [m][c][ ][Set ID][ ][Data][Cr]

* Digitalna antena/satelitska

Podatak 00: xx (nije bitno)

Podatak Kôd za taster – p.2.

[Data 01][Data 02]: Primarni broj kanala

Ack [c][ ][Set ID][ ][OK/NG][Data][x]

Podatak 01: Podaci kanala u bajtovima višeg reda

Podatak 02: Podaci kanala u bajtovima nižeg reda

- 00 01 ~ 27 0F (decimalna vrednost: 1 ~ 9999)

23. Upravljanje pozadinskim osvetljenjem

[Data 03][Data 04]: Sekundarni broj kanala/ogranak

(Command: m g)

(nije bitno za satelitski)

Podatak 03: Podaci kanala u bajtovima višeg reda

• Za LCD TV / LED TV

Podatak 04: Podaci kanala u bajtovima nižeg reda

► Za upravljanje pozadinskim osvetljenjem.

Podatak 05: Ulaz (digitalni/satelitski za Japan)

Transmission [m][g][ ][Set ID][ ][Data][Cr]

- 02: Antena televizija (DTV)

Podatak Min: 00 do Maks: 64

- 07: BS (satelit koji emituje)

- 08: CS1 (komunikacioni satelit 1)

Ack [g][ ][Set ID][ ][OK/NG][Data][x]

- 09: CS2 (komunikacioni satelit 2)

• Za plazma TV

* Primeri komande za podešavanje kanala:

► Za kontrolu lampice na tabli.

1

Pređite na digitalni zemaljski (ISDB-T) kanal 17-1

.

Transmission [m][g][ ][Set ID][ ][Data][Cr]

Set ID = Sve = 00

Podatak 00 = fizički broj nije poznat = 00

Podatak Min: 00 do Maks: 64

Podatak 01 i 02 = primarni broj je 17 = 00 11

Podatak 03 i 04 = sekundarni broj/ogranak je 1 =

Ack [g][ ][Set ID][ ][OK/NG][Data][x]

00 01

KONFIGURACIJA SPOLJAŠNJEG KONTROLNOG UREĐAJA

11

11

24. Izbor unosa (Command: x b)

00 O O O

(ulaz za glavnu sliku)

01 X X X

SRSRPSKI

► Za izbor ulaznog izvora za glavnu sliku.

02 X X X

Transmission [x][b][ ][Set ID][ ][Data][Cr]

03 X O O

PODATAK

X: nije važno

00: DTV

01: CADTV

02 : Satelitska DTV

10: ATV

Ack [t][ ][Set ID][ ][OK][Data00][Data01][Data02]

ISDB-BS (Japan)

03 : ISDB-CS1 (Japan)

[Data03][x]

04 : ISDB-CS2 (Japan)

[t][ ][Set ID][ ][NG][Data00][x]

11: CATV

20 : AV ili AV1 21 : AV2

26. Prošireni 3D (Command: x v) (samo 3D

40 : Komponenta1

41 : Komponenta2

modeli)

60 : RGB

(u zavisnosti od modela)

90 : HDMI1

91 : HDMI2

► Menjanje 3D opcije televizora.

92 : HDMI3

93 : HDMI4

Transmission [x][v][ ][Set ID][ ][Data 00][ ]

[Data 01][Cr]

Ack [b][ ][Set ID][ ][OK/NG][Data][x]

[Data 00] 3D opcija

* Ova funkcija zavisi od modela i signala.

00: Ispravljanje 3D slike

01: 3D dubina (3D režim je samo ručni)

25. 3D (Command: x t) (samo 3D modeli)

02: 3D ugao posmatranja

(u zavisnosti od modela)

06: Ispravljanje 3D boje

► Menjanje 3D režima televizora.

07: Zumiranje 3D zvuka

08: Normalan prikaz slike

Transmission [x][t][ ][Set ID][ ][Data 00][ ][Data 01]

09: 3D režim (žanr)

[ ][Data 02][ ][Data 03][Cr]

[Data 01] Postoji poseban opseg za svaku 3D opciju

* (U zavisnosti od modela)

koji zavisi od vrednosti [Podatak 00].

Struktura podataka

1) Kada je [Data 00] 00

[Data 00] 00: 3D uključen

00: Desno ka levom

01: 3D isključen

01: Levo ka desnom

02: 3D u 2D

03: 2D u 3D

2) Kada je [Data 00] 01, 02

[Data 01] 00: Gore/dole

Podatak Min: 0 – Maks: 14 (*prenos

01: Levo/desno

heksadecimalnim kodom)

02: Šahovska tabla

Opseg vrednosti podataka (0 - 20) automatski

03: Sekvencijalni kadrovi

konvertuje opseg ugla posmatranja (-10 do +10) (u

04: Preplitanje kolone

zavisnosti od modela)

05: Preplitanje reda

* Ova opcija radi samo kad je 3D režim (žanr)

[Data 02] 00: Desno ka levom

postavljen na ručno.

01: Levo ka desnom

[Data 03] 3D efekti (3D dubina): Min: 00 – Maks: 14

3) Kada je [Data 00] 06, 07

(*prenos heksadecimalnim kodom)

00: Isključeno

01: Uključeno

* Funkcije [Data 02] i [Data 03] zavise od modela i

signala.

4) Kada je [Data 00] 08

* Ako je [Data 00] 00 (3D uključen), [Data 03] nema

00: Vraća u 3D video iz 3D video snimka

značaja.

koji je konvertovan funkcijom 3D u 2D

* Ako je [Data 00] 01 (3D isključen) ili 02 (3D u 2D),

01: Menja 3D video u 2D video, osim 2D u

[Data 01], [Data 02] i [Data 03] nemaju značaja.

3D video snimka

* Ako se ne zadovolje uslovi konvertovanja, komanda

* Ako je [Data 00] 03 (2D u 3D), [Data 01] i

se tretira kao NG.

[Data 02] nemaju značaja.

* Ako je [Data 00] na 00 (3D uključen) ili 03 (2D u

5) Kada je [Data 00] 09

3D), [Data 03] rade samo kada je 3D režim (žanr)

postavljen na ručno.

00 : Standard

01 : Sport

02 : Bioskop

03 : Ekstremno

* Možda neće sve opcije 3D obrasca ([Data 01]) biti

04 : Ručno

05 : Automatski

dostupne u skladu sa TV/video signalom.

Ack [v][ ][Set ID][ ][OK][Data00][Data01][x]

[Data 00] [Data 01] [Data 02] [Data 03]

[v][ ][Set ID][ ][NG][Data00][x]
