OWNER’S MANUAL

A-2

TABLE OF CONTENTS

TABLE OF CONTENTS

   A-3   SETTING UP THE TV

     A-3  Attaching the stand

     A-4  Assembling the AV Cover

     A-4  Attaching the Video Call Camera

     A-5  Tidying cables

   A-7   MAKING CONNECTIONS

     A-7   Antenna Connection

     A-10   Satellite dish Connection

     A-11   HDMI Connection

     A-15   - ARC (Audio Return Channel)

     A-17   DVI to HDMI Connection

     A-20   MHL Connection

     A-25   Component Connection

     A-27   Composite Connection

     A-29   Headphone Connection

     A-32   Audio Connection

     A-32   - Digital optical audio connection

     A-36   - Canvas speaker connection

     A-38   USB Connection

     A-41   CI module Connection

     A-44   Euro Scart Connection

   LANGUAGE LIST

English

Magyar

Polski

Česky

Slovenčina

Română

Български

Eesti

Lietuvių k.

Latviešu

Srpski

Hrvatski

Shqip

Bosanski

Македонски

Русский

   B-1     SPECIFICATIONS

COMMON

COMMON

LANGUAGE

A-3

SETTING UP THE TV

SETTING UP THE TV

Image shown may differ from your TV.

Attaching the stand

(Only EA88**-ZA)

 CAUTION

y

When attaching the stand to the TV

set, place the screen facing down on a

cushioned table or flat surface to protect the

screen from scratches.

y

Make sure that the screws are inserted

correctly and fastened securely. (If they are

not fastened securely enough, the TV may

tilt forward after being installed.)

Do not use too much force and over tighten

the screws; otherwise screw may be

damaged and not tighten correctly.

 NOTE

y

Remove the stand before installing the TV

on a wall mount by performing the stand

attachment in reverse.

1

2

Stand Base

Front

3

9EA

M4 x L20

4

4EA

M4 x L10

Stand Cover

A-4

SETTING UP THE TV

Attaching the Video Call

Camera

1  Unfold the stand and put it on the top center of

the TV set.

Video call camera

2   Bend the stand of the Video call camera. Attach

the stand of the Video call camera to the back

of the display with a Velcro Tape.

Video call camera

TV

Velcro

Tape

3  Insert the Video call camera’s cable into the

Stand-cable holder. Please open the USB

Camera Cover for Video call camera’s cable

connection.The camera shall be connected to

the CAM terminal as shown.

(Image shown may differ from your TV.)

Stand-cable

holder

USB

Camera Cover

Assembling the AV Cover

(Only EA98**)

1  Assemble the AV Cover as shown.

AV Cover

(Only EA88**-ZA)

1  Attach the Velcro Tapes as shown.

Velcro

Tape

2  Assemble the AV Cover as shown.

AV

Cover

A-5

SETTING UP THE TV

Tidying cables

(Only EA98**)

1  Fix the Cable Management with Cable

Management Screw and arrange the cables.

M4 x L20

1 EA

Cable

Management

2  Wrap the arranged cables with the Cable Band,

then pull the zip down.

Cable Band

 CAUTION

y

Do not move the TV by holding the Cable

Management and Cable Band, as the Cable

Management and Cable Band may break,

and injuries and damage to the TV may

occur.

 NOTE

y

For the best quality video and audio outputs,

install the camera on the top-center of your

TV.

y

Set up with the television switched off.

y

When using external speakers, allow

sufficient space between the microphones

and the speakers.

y

The TV must be connected to a network for

Skype to work.

y

Make sure to connect the Video call camera

cable to the CAM port with the USB trident

logo   on the cable facing the front.

A-6

SETTING UP THE TV

(Only EA88**-ZA)

** Stand Type **

1  Use Cable Holder to neatly secure and position

cables together.



Cable Holder

Power Cable Hoder

** Wall Mount Type **

Power Cable Hoder

 CAUTION

y

Do not move the TV by holding the Cable

Holder and Power Cable Holder, as the

Cable Holder and Power Cable Holder may

break, and injuries and damage to the TV

may occur.

A-7

MAKING CONNECTIONS

MAKING

CONNECTIONS

This section on

MAKING CONNECTIONS

 mainly

uses diagrams for the 55EA98** models.

Antenna Connection

Wall Antenna

Socket

IN

ANTENNA/

CABLE

English

Connect the TV to a wall antenna socket with an

RF cable (75 Ω).

 NOTE

y

Use a signal splitter to use more than 2 TVs.

y

If the image quality is poor, install a signal

amplifier properly to improve the image

quality.

y

If the image quality is poor with an antenna

connected, try to realign the antenna in the

correct direction.

y

An antenna cable and converter are not

supplied.

y

Supported DTV Audio: MPEG, Dolby Digital,

Dolby Digital Plus, HE-AAC

Magyar

Csatlakoztassa a TV-t egy fali antennaaljzatba egy

RF-kábellel (75 Ω).

 MEGJEGYZÉS

y

2-nél több TV használatához használjon

jelelosztót.

y

Nem megfelelő képminőség esetében

alkalmazzon jelerősítőt a minőség javítása

érdekében.

y

Ha a csatlakoztatott antenna használatával

a képminőség gyenge, állítsa be az antennát

a megfelelő irányba.

y

Az antennakábel és az átalakító nem tartozék.

y

Támogatott DTV Audio: MPEG, Dolby

Digital, Dolby Digital Plus, HE-AAC

Polski

Telewizor należy podłączyć do ściennego gniazdka

antenowego za pomocą przewodu antenowego RF

(75 Ω).

 UWAGA

y

Aby korzystać z więcej niż dwóch

odbiorników telewizyjnych, należy użyć

rozdzielacza sygnału antenowego.

y

Jeżeli jakość obrazu jest niska, należy

zainstalować odpowiedni wzmacniacz

sygnału w celu jej poprawienia.

y

Jeżeli jakość obrazu jest niska podczas

korzystania z anteny, spróbuj dostosować

kierunek ustawienia anteny.

y

Przewód antenowy i konwerter nie są

dostarczane w zestawie.

y

Obsługa dźwięku telewizji cyfrowej: MPEG,

Dolby Digital, Dolby Digital Plus, HE-AAC

Česky

Připojte televizor k nástěnné zásuvce antény po-

mocí kabelu RF (75 Ω).

 POZNÁMKA

y

Jestliže budete používat více než

2 televizory, použijte rozdělovač signálu.

y

Jestliže má obraz špatnou kvalitu,

nainstalujte správným způsobem zesilovač

signálu, aby se kvalita zlepšila.

y

Pokud je kvalita obrazu s připojenou

anténou špatná, zkuste anténu natočit

správným směrem.

y

Kabel antény a převaděč nejsou součástí

dodávky.

y

Podporované DTV Audio: MPEG, Dolby

Digital, Dolby Digital Plus, HE-AAC

A-8

MAKING CONNECTIONS

Slovenčina

Pripojte televízor ku konektoru antény v stene

prostredníctvom kábla RF (75 Ω).

 POZNÁMKA

y

Ak chcete používať viac ako 2 monitory,

použite rozdeľovač signálu.

y

Ak je kvalita obrazu slabá, na vylepšenie kvality

obrazu správne pripojte zosilňovač signálu.

y

Ak je pripojená anténa a kvalita obrazu je

nízka, skúste otočiť anténu správnym smerom.

y

Kábel na pripojenie antény a konvertor nie

sú súčasťou dodávky.

y

Podporovaný formát zvuku DTV: MPEG,

Dolby Digital, Dolby Digital Plus, HE-AAC

Română

Conectaţi televizorul la priza unei antene de perete

cu un cablu RF (75 Ω).

 NOTĂ

y

Utilizaţi un splitter de semnal pentru a utiliza

mai mult de 2 televizoare.

y

În cazul în care calitatea imaginii este slabă,

instalaţi în mod corect un amplificator de

semnal pentru a îmbunătăţi calitatea imaginii.

y

În cazul în care calitatea imaginii este slabă

cu antena conectată, încercaţi să orientaţi

din nou antena în direcţia corectă.

y

Cablul antenei şi transformatorul nu sunt

furnizate.

y

Format audio DTV acceptat: MPEG, Dolby

Digital, Dolby Digital Plus, HE-AAC

Български

Включете телевизора в стенно гнездо за антена

чрез радиочестотен кабел (75 Ω).

 ЗАБЕЛЕЖКА

y

Използвайте сплитер на сигнала, който е

предназначен за повече от 2 телевизора.

y

Ако качеството на изображението е лошо,

монтирайте усилвател на сигнала, за да

го подобрите.

y

Ако качеството на изображението е слабо

със свързана антена, опитайте да настроите

антената отново в правилната посока.

y

Кабелът на антената и преобразувателят

не се предоставят в комплекта.

y

Поддържан DTV звук: MPEG, Dolby Digital,

Dolby Digital Plus, HE-AAC

Eesti

Ühendage teler antenni seinapistmikusse RF-

kaabliga (75 Ω).

 MÄRKUS

y

Rohkem kui kahe teleri kasutamiseks

kasutage signaalijaoturit.

y

Kui kujutise kvaliteet on kehv, paigaldage

kujutise kvaliteedi parendamiseks

signaalivõimendi.

y

Kui kujutise kvaliteet on kehv ja antenn on

ühendatud, suunake antenn õigesse suunda.

y

Antennikaablit ega muundurit tarnekomplektis

ei ole.

y

Toetatud DTV audio: MPEG, Dolby Digital,

Dolby Digital Plus, HE-AAC

Lietuvių k.

Prijunkite televizorių prie sieninio antenos lizdo RF

kabeliu (75 Ω).

 PASTABA

y

Naudokite signalo skirstytuvą, jei norite

naudoti daugiau nei 2 televizorius.

y

Jei vaizdo kokybė prasta, jai pagerinti

tinkamai sumontuokite signalo stiprintuvą.

y

Jeigu prijungus anteną vaizdo kokybė

prasta, bandykite reguliuodami rasti tinkamą

antenos kryptį.

y

Antenos kabelis ir konverteris nepridedami.

y

Palaikomas DTV garsas: MPEG, Dolby

Digital, Dolby Digital Plus, HE-AAC

Latviešu

Pievienojiet televizoru antenas rozetei sienā, iz-

mantojot RF kabeli (75 Ω).

 PIEZĪME

y

Lai lietotu vairāk nekā divus televizorus,

izmantojiet signāla sadalītāju.

y

Ja attēla kvalitāte ir vāja, attēla kvalitātes

uzlabošanai uzstādiet signāla pastiprinātāju.

y

Ja attēla kvalitāte ir vāja un ir pievienota

antena, mēģiniet koriģēt antenas izvietojumu

pareizā virzienā.

y

Antenas kabelis un pārveidotājs komplektā

nav iekļauti.

y

Atbalstītais DTV audio formāts: MPEG,

Dolby Digital, Dolby Digital Plus, HE-AAC

A-9

MAKING CONNECTIONS

Srpski

Povežite televizor na zidni antenski priključak

pomoću RF kabla (75 Ω).

 NAPOMENA

y

Ukoliko imate više od dva televizora,

upotrebite skretnicu antenskog signala.

y

Ako je slika lošeg kvaliteta, instalirajte

pojačavač signala da biste postigli bolji

kvalitet slike.

y

Ako je slika lošeg kvaliteta dok je povezana

antena, usmerite antenu u odgovarajućem

smeru.

y

Antenski kabl i pojačavač se ne isporučuju

uz uređaj.

y

Podržani DTV standardi zvuka: MPEG,

Dolby Digital, Dolby Digital Plus, HE-AAC

Hrvatski

Priključite televizor u zidnu antensku utičnicu

pomoću RF kabela (75 Ω).

 NAPOMENA

y

Ako želite koristiti više od 2 televizora,

upotrijebite razdjelnik signala.

y

Ako je kvaliteta slike loša, ugradite pojačalo

signala kako biste postigli bolju kvalitetu slike.

y

Ako je kvaliteta slike slaba iako koristite

antenu, pokušajte je okrenuti u pravom smjeru.

y

Antenski kabel i pretvarač ne isporučuju se s

proizvodom.

y

Podržani DTV zvuk: MPEG, Dolby Digital,

Dolby Digital Plus, HE-AAC

Shqip

Lidheni TV-në me një prizë të antenës në mur me

një kabllo RF (75 Ω).

 SHËNIM

y

Përdorni ndarës sinjali për të lidhur më

shumë se 2 televizorë.

y

Nëse cilësia e figurës është e dobët, instaloni

përforcues sinjali për ta përmirësuar.

y

Nëse cilësia e figurës është e dobët me një

antenë të lidhur, mundohuni ta vendosni

antenën në drejtimin e duhur.

y

Kablloja e antenës dhe konvertuesi nuk

jepen me televizorin.

y

Audioja e mbështetur DTV: MPEG, Dolby

Digital, Dolby Digital Plus, HE-AAC

Bosanski

Povežite TV na utičnicu zidne antene RF kablom (75 Ω).

 NAPOMENA

y

Ako želite koristiti više od dva TV uređaja,

upotrijebite frekvencijsku skretnicu

antenskog signala.

y

Ako je kvalitet slike loš, instalirajte pojačivač

signala pravilno kako biste poboljšali kvalitet

slike.

y

Ako je kvalitet slike loš i pored povezane

antene, pokušajte ponovo okrenuti antenu u

odgovarajućem smjeru.

y

Kabl antene i pretvarač se ne isporučuju.

y

Podržani DTV zvuk: MPEG, Dolby Digital,

Dolby Digital Plus, HE-AAC

Македонски

Поврзете го телевизорот со ѕиден приклучок за

антена со RF кабел (75 Ω).

 ЗАБЕЛЕШКА

y

За користење на повеќе од 2 телевизори

употребете разделник на сигнал.

y

Ако квалитетот на сликата е слаб, правилно

инсталирајте засилувач на сигнал за

подобрување на квалитетот на сликата.

y

Ако квалитетот на сликата е слаб кога

е поврзана антена, обидете се да ја

насочите антената во правилна насока.

y

Кабелот за антената и конвертерот не се

испорачуваат.

y

Поддржано DTV аудио: MPEG, Dolby

Digital, Dolby Digital Plus, HE-AAC

Русский

Подключите телевизор к настенной антенной

розетке с помощью телевизионного кабеля (75 Ω).

 ПРИМЕЧАНИЕ

y

Для подключения нескольких телевизоров

используйте антенный разветвитель.

y

При плохом качестве изображения

правильно установите усилитель сигнала,

чтобы обеспечить изображение более

высокого качества.

y

Если после подключения антенны

качество изображение плохое, направьте

антенну в правильном направлении.

y

Антенный кабель и преобразователь в

комплект поставки не входят.

y

Поддерживаемый формат DTV Audio: MPEG,

Dolby Digital, Dolby Digital Plus, HE-AAC

A-10

MAKING CONNECTIONS

Satellite dish Connection

(Only satellite models)

IN

13 / 18 V

700mA Max

LNB IN

Satellite

Satellite

Dish

English

Connect the TV to a satellite dish to a satellite

socket with a satellite RF cable (75 Ω).

Magyar

Csatlakoztassa a TV-készüléket a műholdvevő

antennához tartozó aljzathoz RF kábellel (75 Ω).

Polski

Telewizor należy podłączyć do anteny satelitarnej,

umieszczając satelitarny przewód RF (o oporności

75 Ω) w gnieździe anteny satelitarnej telewizora.

Česky

Připojte televizor k satelitní anténě prostřednictvím

zásuvky pro satelitní příjem a satelitního kabelu RF

(75 Ω).

Slovenčina

Pripojte televízor k satelitnej parabolickej anténe cez

konektor satelitu prostredníctvom kábla RF (75 Ω).

Română

Conectaţi televizorul la priza unei antene de perete

cu un cablu RF (75 Ω).

Български

Свържете телевизора със сателитна чиния и

включете в сателитно гнездо чрез сателитен

радиочестотен кабел (75 Ω).

Eesti

Ühendage teler satelliitantenniga satelliidi pistmi-

kusse RF-kaabliga (75 Ω).

Lietuvių k.

Prijunkite televizoriaus palydovinę anteną prie paly-

dovinio lizdo palydovinės antenos RF kabeliu (75 Ω).

Latviešu

Pievienojiet televizoru satelīta šķīvim satelīta ligz-

dā, izmantojot RF kabeli (75 Ω).

Srpski

Povežite televizor sa satelitskom antenom pomoću

priključka za satelitsku antenu i RF kabla za

satelitsku antenu (75 Ω).

Hrvatski

Povežite televizor sa satelitskim tanjurom putem

satelitske utičnice koristeći satelitski RF kabel (75 Ω).

Shqip

Lidheni TV-në me një antenë satelitore, me një

prizë satelitore nëpërmjet një kablloje RF (75 Ω).

Bosanski

Povežite TV na satelitsku antenu i satelitsku

utičnicu RF kablom (75 Ω).

Македонски

Поврзете го телевизорот со сателитска антена

преку приклучокот за сателитска антена со

сателитски RF кабел (75 Ω).

Русский

Подключите телевизионный кабель,

подсоединенный к телевизору, к спутниковой

антенной розетке (75 Ω).

A-11

MAKING CONNECTIONS

HDMI Connection

HDMI

DVD / Blu-Ray /

HD Cable Box /

 HD STB / PC

(*Not Provided)

English

Transmits the digital video and audio signals from

an external device to the TV. Connect the external

device and the TV with the HDMI cable as shown.

Choose any HDMI input port to connect. It does

not matter which port you use.

 NOTE

y

It is recommended to use the TV with the

HDMI connection for the best image quality.

y

Use the latest High Speed HDMI™ Cable

with CEC (Customer Electronics Control)

function.

y

High Speed HDMI™ Cables are tested to

carry an HD signal up to 1080p and higher.

y

Supported HDMI Audio format : Dolby

Digital, DTS, PCM (Up to 192 KHz, 32 KHz

/ 44.1 KHz / 48 KHz / 88 KHz / 96 KHz / 176

KHz / 192 KHz)

Magyar

Továbbítja a digitális video- és audiojeleket egy

külső eszközről a TV-készülékre. Az alábbi ábra

alapján csatlakoztassa a külső eszközt a TV-hez a

HDMI-kábel segítségével.

A csatlakozáshoz válassza ki bármelyik HDMI

bemeneti portot. Bármelyik port használható.

 MEGJEGYZÉS

y

Javasoljuk, hogy a legjobb képminőség

elérése érdekében a TV-készüléket a HDMI-

kábellel csatlakoztassa.

y

Alkalmazza a legújabb CEC (Customer

Electronics Control) funkciós nagy

sebességű HDMI™ kábelt.

y

A nagysebességű HDMI™ kábeleket 1080p

és annál jobb HD-jel átvitelére tesztelik.

y

Támogatott HDMI audio formátum: Dolby

Digital, DTS, PCM (max. 192 KHz, 32 KHz /

44,1 KHz / 48 KHz / 88 KHz / 96 KHz / 176

KHz / 192 KHz)

Polski

To połączenie umożliwia przesyłanie cyfrowych

sygnałów audio i wideo z urządzenia

zewnętrznego do telewizora. Urządzenie

zewnętrzne i telewizor należy połączyć za pomocą

przewodu HDMI w sposób pokazany na poniższej

ilustracji.

Wybierz port wejściowy HDMI, aby podłączyć

urządzenie. Nie ma znaczenia, którego portu

użyjesz.

 UWAGA

y

W celu uzyskania jak najwyższej jakości

obrazu zaleca się podłączanie telewizora do

komputera za pomocą przewodu HDMI.

y

Zalecamy korzystanie z najnowszej wersji

przewodu High Speed HDMI™ z funkcją

CEC (Customer Electronics Control).

y

Przewody High Speed HDMI™ umożliwiają

przesyłanie sygnału o rozdzielczości 1080p i

wyższej.

y

Obsługiwane formaty dźwięku HDMI: Dolby

Digital, DTS, PCM (do 192 kHz, 32 kHz

/ 44,1 kHz / 48 kHz / 88 kHz / 96 kHz /

176 kHz / 192 kHz)

A-12

MAKING CONNECTIONS

Česky

Přenáší signál digitálního videa nebo zvuku

z externího zařízení do televizoru. Spojte externí

zařízení a televizor pomocí kabelu HDMI podle

následujícího vyobrazení.

Zvolte k připojení libovolný port HDMI. Nezáleží na

tom, který port použijete.

 POZNÁMKA

y

Pro dosažení co nejlepší kvality obrazu se

doporučuje použít televizor s připojením

HDMI.

y

Použijte nejnovější vysokorychlostní kabel

HDMI™ s funkcí CEC (Customer Electronics

Control – ovládání spotřební elektroniky).

y

Vysokorychlostní kabely HDMI™

jsou testovány pro přenos HD signálu

s rozlišením až 1 080p a vyšším.

y

Podporovaný formát HDMI Audio: Dolby

Digital, DTS, PCM (až 192 KHz, 32 KHz

/ 44,1 KHz / 48 KHz / 88 KHz / 96 KHz /

176 KHz / 192 KHz)

Slovenčina

Slúži na prenos digitálneho obrazového a

zvukového signálu z externého zariadenia do

televízora. Prepojte externé zariadenie a televízor

prostredníctvom kábla HDMI podľa nasledujúceho

obrázku.

Na pripojenie zvoľte ľubovoľný port HDMI.

Nezáleží na tom, ktorý port použijete.

 POZNÁMKA

y

Pre dosiahnutie najlepšej kvality obrazu sa

odporúča používať televízor s pripojením

HDMI.

y

Použite najnovší vysokorýchlostný kábel

HDMI™ s funkciou podpory CEC (Customer

Electronics Control).

y

Vysokorýchlostné káble HDMI™ sú

testované tak, aby prenášali HD signál s

rozlíšením až do 1080p a viac.

y

Podporované zvukové formáty HDMI: Dolby

Digital, DTS, PCM (až do 192 KHz, 32 KHz

/ 44,1 KHz / 48 KHz / 88 KHz / 96 KHz /

176 KHz / 192 KHz)

Română

Transmite semnale audio şi video digitale de la un

dispozitiv extern la televizor. Conectaţi dispozitivul

extern şi televizorul cu cablul HDMI, aşa cum se

arată în ilustraţia următoare.

Alegeţi orice port de intrare HDMI pentru a vă

conecta. Nu are importanţă ce port utilizaţi.

 NOTĂ

y

Se recomandă utilizarea televizorului cu

conexiunea HDMI pentru cea mai bună

calitate a imaginii.

y

Utilizaţi cel mai recent cablu HDMI™ de

mare viteză cu funcţia CEC (Customer

Electronics Control).

y

Cablurile HDMI™ de mare viteză sunt

testate să transporte un semnal HD de până

la 1080p şi peste.

y

Format audio HDMI acceptat : Dolby Digital,

DTS, PCM (Până la 192 KHz, 32 KHz / 44,1

KHz / 48 KHz / 88 KHz / 96 KHz / 176 KHz /

192 KHz)

Български

Предава цифровите видео- и аудиосигнали от

външно устройство на телевизора. Свържете

външното устройство с телевизора чрез HDMI

кабела, както е показано на следната фигура.

За да се свържете, изберете произволен HDMI

вход. Няма значение кой порт ще използвате.

 ЗАБЕЛЕЖКА

y

За най-добро качество на изображението

е препоръчително да използвате

телевизора с HDMI връзка.

y

Използвайте най-новия високоскоростен

HDMI™ кабел с функция CEC (Customer

Electronics Control).

y

Високоскоростните HDMI™ кабели са

тествани за възможност да поемат HD

сигнал до 1080p и по-висок.

y

Поддържан HDMI аудио формат: Dolby

Digital, DTS, PCM (до192 KHz, 32 KHz /

44.1 KHz / 48 KHz / 88 KHz / 96 KHz / 176

KHz / 192 KHz)

A-13

MAKING CONNECTIONS

Eesti

Edastab välisseadme digitaalsed video- ja

helisignaalid telerisse. Ühendage välisseadme ja

teleri vahele HDMI-kaabel nii, nagu on näidatud

alltoodud joonisel.

Ühendamiseks valige suvaline HDMI-sisendpesa.

Pole tähtis, millise pesa valite.

 MÄRKUS

y

Teleri parima pildikvaliteedi tagamiseks on

soovitatav kasutada HDMI-ühendust.

y

Kasutage uusimat High Speed HDMI™

kaablit, millel on funktsioon CEC (Customer

Electronics Control).

y

High Speed HDMI™ kaablite võime

edastada kuni 1080p ja rohkem

eraldusvõimega HD-signaali on kontrollitud.

y

Toetatud HDMI audiovorming: Dolby Digital,

DTS, PCM (kuni 192 KHz, 32 KHz / 44,1

KHz / 48 KHz / 88 KHz / 96 KHz / 176 KHz /

192 KHz)

Lietuvių k.

Perduoda skaitmeninius vaizdo ir garso signalus

iš išorinio įrenginio į televizorių. Sujunkite išorinį

įrenginį su televizoriumi HDMI kabeliu, kaip tai

parodyta šiame paveikslėlyje.

Norėdami sujungti pasirinkite bet kurį HDMI

įvesties prievadą. Nesvarbu, kurį prievadą

naudojate.

 PASTABA

y

Geriausiai vaizdo kokybei gauti

rekomenduojama naudoti televizorių su

HDMI jungtimi.

y

Naudokite naujausią „High Speed HDMI™“

kabelį su CEC (Naudotojo elektroninės

įrangos valdymas (angl. Consumer

Electronics Control)) funkcija.

y

„High Speed HDMI™“ kabeliai yra išbandyti

perduodant HD signalą iki 1080p ir daugiau.

y

Palaikomi HDMI garso formatai: „Dolby

Digital“, DTS, PCM (iki 192 KHz, 32 KHz /

44,1 KHz / 48 KHz / 88 KHz / 96 KHz / 176

KHz / 192 KHz)

Latviešu

Pārraida digitālos video un audio signālus no

ārējās ierīces uz televizoru. Savienojiet ārējo ierīci

un televizoru, izmantojot HDMI kabeli, kā redzams

nākamajā attēlā.

Savienojumam izmantojiet jebkuru HDMI ieejas

portu. Varat izmantot jebkuru portu.

 PIEZĪME

y

Vislabākās attēla kvalitātes iegūšanai

televizoram ieteicams izmantot HDMI

savienojumu.

y

Izmantojiet jaunāko lielātruma HDMI™

kabeli ar funkciju CEC (patēriņa elektroierīču

vadība).

y

Lielātruma HDMI™ kabeļi spēj pārraidīt

1080p un lielāku signālu.

y

Atbalstītie HDMI audioformāti: Dolby Digital,

DTS, PCM (līdz 192 KHz, 32 KHz / 44,1

KHz / 48 KHz / 88 KHz / 96 KHz / 176 KHz /

192 KHz)

Srpski

Omogućava prenos digitalnih video i audio signala

sa spoljnog uređaja do televizora. Povežite spoljni

uređaj i televizor pomoću HDMI kabla na način

prikazan na sledećoj slici.

Izaberite bilo koji HDMI ulazni priključak da

biste povezali uređaje. Možete koristiti bilo koji

priključak.

 NAPOMENA

y

Za bolji kvalitet slike na televizoru,

preporučujemo da koristite HDMI vezu.

y

Koristite najnoviji High Speed HDMI™ kabl

sa CEC funkcijom (Customer Electronics

Control).

y

High Speed HDMI™ kablovi su testirani za

prenos HD signala rezolucije do 1080p i

veće.

y

Podržani HDMI Audio formati: Dolby Digital,

DTS, PCM (do 192 KHz, 32 KHz / 44,1 KHz

/ 48 KHz / 88 KHz / 96 KHz / 176 KHz / 192

KHz)

A-14

MAKING CONNECTIONS

Hrvatski

Prijenos digitalnog video i audio signala s vanjskog

uređaja na televizor. Priključite vanjski uređaj na

televizor pomoću HDMI kabela kako je prikazano

na sljedećoj slici.

Za povezivanje iskoristite bilo koji HDMI ulazni

priključak. Nije važno koji priključak koristite.

 NAPOMENA

y

Za najbolju kvalitetu slike preporučuje se

koristiti televizor s HDMI priključkom.

y

Koristite najnoviji High Speed HDMI™ kabel

s funkcijom CEC (Customer Electronics

Control).

y

High Speed HDMI™ kabeli su pokazali na

testovima da prenose HD signal do 1080p i

više.

y

Podržani HDMI audio format : Dolby Digital,

DTS, PCM (do 192 KHz, 32 KHz / 44.1 KHz

/ 48 KHz / 88 KHz / 96 KHz / 176 KHz / 192

KHz)

Shqip

Transmeton sinjalet e videos dixhitale dhe të

audios nga një pajisje e jashtme tek TV-ja. Lidhni

pajisjen e jashtme dhe TV-në me kabllon HDMI siç

tregohet në ilustrimin e mëposhtëm.

Zgjidhni një portë hyrëse çfarëdo HDMI për ta

lidhur. Nuk ka rëndësi se cilën portë përdorni.

 SHËNIM

y

Për cilësinë më të mirë të figurës

rekomandohet që TV-ja të përdoret me

lidhjen HDMI.

y

Përdorni kabllon më të fundit High Speed

HDMI™ me funksionin CEC (Kontrolli i

pajisjeve elektronike për konsumatorët).

y

Kabllot High Speed HDMI™ janë testuar për

të mbartur një sinjal HD deri në 1080p dhe

më lart.

y

Formati i mbështetur audio HDMI: Dolby

Digital, DTS, PCM (deri në 192 KHz, 32 KHz

/ 44,1 KHz / 48 KHz / 88 KHz / 96 KHz / 176

KHz / 192 KHz)

Bosanski

Prenosi digitalne video i audio signale sa vanjskog

uređaja na TV. Povežite vanjski uređaj i TV

putem HDMI kabla na način prikazan na sljedećoj

ilustraciji.

Odaberite neki HDMI priključak za povezivanje.

Možete koristiti bilo koji priključak.

 NAPOMENA

y

Preporučuje se korištenje TV uređaja sa

HDMI vezom za postizanje najbolje kvalitete

slike.

y

Koristite najnoviji kabl HDMI™ velike brzine

sa funkcijom CEC (Customer Electronics

Control - Korisnička elektronska kontrola).

y

HDMI™ kablovi velike brzine testirani su za

prenos HD signala do 1080p i više.

y

Podržani HDMI format zvuka: Dolby Digital,

DTS, PCM (di 192 KHz, 32 KHz / 44,1 KHz

/ 48 KHz / 88 KHz / 96 KHz / 176 KHz / 192

KHz)

Македонски

Овозможува пренесување на дигитални видео

и аудио сигнали од надворешниот уред кон

телевизорот. Поврзете ги надворешниот уред

и телевизорот со HDMI кабел како што е

прикажано на следната слика.

Изберете кој било HDMI влезен приклучок за

да се поврзете. Не е важно кој приклучок се

користи.

 ЗАБЕЛЕШКА

y

За најдобар квалитет на сликата се

препорачува користење на телевизорот

со HDMI поврзување.

y

Користете најнови HDMI™ кабли со

голема брзина со CEC (Customer

Electronics Control) функција.

y

HDMI™ каблите со голема брзина се

тестирани за пренесување на HD сигнали

до 1080p и повисоко.

y

Поддржан HDMI аудио формат : Dolby

Digital, DTS, PCM (до 192 KHz, 32 KHz /

44,1 KHz / 48 KHz / 88 KHz / 96 KHz / 176

KHz / 192 KHz)

A-15

MAKING CONNECTIONS

ARC (Audio Return Channel)

English

y

y

An external audio device that supports

SIMPLINK and ARC must be connected

using

HDMI/DVI IN 1 (ARC)

 port.

y

y

When connected with a high-speed HDMI

cable, the external audio device that

supports ARC outputs optical SPDIF without

additional optical audio cable and supports

the SIMPLINK function.

Magyar

y

y

Csatlakoztassa a SIMPLINK és az ARC

kimeneteket támogató külső audioeszközt

HDMI/DVI IN 1 (ARC)

 bemeneti porttal.

y

y

Nagy sebességű HDMI-kábellel való csatla-

koztatás esetén a külső audioeszköz az ARC

kimenetek optikai SPDIF-ét további optikai

audiokábel nélkül támogatja, valamint tá-

mogatja a SIMPLINK funkciót.

Polski

y

y

Zewnętrzne urządzenie audio z obsługą funk-

cji SIMPLINK i ARC musi być podłączone

przez port wejścia

HDMI/DVI IN 1 (ARC)

.

y

y

W przypadku podłączenia za pomocą

przewodu High Speed HDMI zewnętrzne

urządzenie audio z obsługą funkcji ARC

wysyła optyczny sygnał SPDIF bez do-

datkowego optycznego przewodu audio i

obsługuje funkcję SIMPLINK.

Česky

y

y

Externí audio zařízení, které podporuje SIM-

PLINK a ARC, musí být připojeno pomocí

portu

HDMI/DVI IN 1 (ARC)

.

y

y

Pokud je externí audio zařízení, které pod-

poruje ARC, připojeno vysokorychlostním

kabelem HDMI, má na výstupu optické

SPDIF bez dalšího optického audio kabelu a

podporuje funkci SIMPLINK.

Русский

Передача цифровых видео и аудио сигналов от

внешнего устройства на телевизор. Подключите

внешнее устройство к телевизору с помощью

кабеля HDMI, как показано на следующем

рисунке.

Для подключения выберите любой входной

порт HDMI. Используемый порт не имеет

значения.

 ПРИМЕЧАНИЕ

y

Для получения наилучшего качества

изображения рекомендуется подключать

телевизор через HDMI.

y

Используйте высокоскоростной кабель

HDMI™ самой последней версии с

функцией CEC (Customer Electronics

Control).

y

Высокоскоростные кабели HDMI™

тестируются на способность передачи

сигнала высокой четкости с разрешением

до 1080p и выше.

y

Поддерживаемый аудиоформат HDMI :

Dolby Digital, DTS, PCM (до 192 кГц, 32

кГц / 44,1 кГц / 48 кГц / 88 кГц / 96 кГц /

176 кГц / 192 кГц)

A-16

MAKING CONNECTIONS

Slovenčina

y

y

Externé zvukové zariadenie, ktoré podporuje

štandardy SIMPLINK a ARC, musí byť pripo-

jené pomocou vstupného portu

HDMI/DVI IN

1 (ARC)

.

y

y

Pri pripojení pomocou vysokorýchlostného

kábla HDMI externé zvukové zariadenie,

ktoré podporuje štandard ARC, produkuje

výstup prostredníctvom optického rozhrania

SPDIF aj bez dodatočného optického zvuko-

vého kábla a podporuje funkciu SIMPLINK.

Română

y

y

Un dispozitiv audio extern care acceptă SIM-

PLINK şi ARC trebuie conectat utilizându-se

portul de intrare

HDMI/DVI IN 1 (ARC)

.

y

y

La conexiunea printr-un cablu HDMI de mare

viteză, dispozitivul audio extern care acceptă

ARC furnizează ieşire SPDIF optic fără cablu

audio optic suplimentar şi acceptă funcţia

SIMPLINK.

Български

y

y

Трябва да се свърже външно устройство,

поддържащо SIMPLINK и ARC, чрез

входящ порт

HDMI/DVI IN 1 (ARC)

.

y

y

При свързване чрез високоскоростен

HDMI кабел аудиоустройството,

поддържащо ARC, извежда оптичен SPDIF

без допълнителен оптичен аудиокабел и

поддържа функция SIMPLINK.

Eesti

y

y

SIMPLINK ja ARC toega väline audioseade

tuleb ühendada

HDMI/DVI IN 1 (ARC)

.

y

y

Kui seade on ühendatud High Speed HDMI-

kaabliga, edastab ARC-d toetav väline

audioseade optilist SPDIF-i täiendava opti-

lise audiokaabli abita ja toetab SIMPLINK-

funktsiooni.

Lietuvių k.

y

y

Išorinis garso įrenginys, palaikantis SIMP-

LINK ir ARC, turi būti jungiamas naudojant

HDMI/DVI IN 1 (ARC)

 prievadą.

y

y

Kai jungiate didelės spartos HDMI kabeliu,

išorinis garso įrenginys, palaikantis ARC,

išveda optinį SPDIF be papildomo optinio

garso kabelio ir palaiko SIMPLINK funkciją.

Latviešu

y

y

Ārējā audio ierīce, kas atbalsta SIMPLINK un

ARC, ir jāpievieno, izmantojot

HDMI/DVI IN

1 (ARC)

 portu.

y

y

Ja savienojumam izmanto lielātruma HDMI

kabeli, ārējā audio ierīce, kas atbalsta ARC,

nodrošina izejas optisko SPDIF bez papildu

optiskā audio kabeļa un atbalsta SIMPLINK

funkciju.

Srpski

y

y

Spoljni audio uređaj koji podržava SIMPLINK

i ARC moraju se povezati pomoću

HDMI/DVI

IN 1 (ARC)

 porta.

y

y

U slučaju povezivanja HDMI kablom velike

brzine, spoljni audio uređaj koji podržava

ARC prosleđuje optički SPDIF signal bez

potrebe za dodatnim optičkim audio kablom i

pri tome podržava funkciju SIMPLINK.

Hrvatski

y

y

Vanjski zvučni uređaj koji podržava SIMP-

LINK i ARC mora se priključiti na

HDMI/DVI

IN 1 (ARC)

 priključak.

y

y

Kad je povezan putem brzog HDMI kabela,

vanjski zvučni uređaj koji podržava ARC daje

SPDIF optički izlaz bez dodatnog optičkog

zvučnog kabela i podržava funkciju SIMP-

LINK.

Shqip

y

y

Duhet lidhur pajisja e jashtme audio që

mbështet SIMPLINK dhe ARC duke përdorur

portën hyrëse

HDMI/DVI IN 1 (ARC)

.

y

y

Kur lidhet me kabllo HDMI me shpejtësi të

lartë, pajisja audio e jashtme që mbështet

ARC-në, nxjerr SPDIF-në optike pa kabllo

optike për audio shtesë dhe mbështet funk-

sionin SIMPLINK.

Bosanski

y

y

Mora se povezati vanjski audio uređaj koji

podržava SIMPLINK i ARC putem priključka

HDMI/DVI IN 1 (ARC)

.

y

y

Nakon povezivanja HDMI kablom velike

brzine, vanjski audio uređaj koji podržava

ARC šalje na izlaz optički SPDIF bez dodat-

nog optičkog audio kabla i podržava funkciju

SIMPLINK.

A-17

MAKING CONNECTIONS

Македонски

y

y

Надворешен аудио уред кој поддржува

SIMPLINK и ARC мора да се поврзе со

користење на приклучокот

HDMI/DVI IN 1

(ARC)

.

y

y

При поврзување со HDMI кабел со голема

брзина, надворешниот аудио уред кој

поддржува ARC на излез дава оптички SP-

DIF без дополнителен оптички аудио кабел

и ја поддржува SIMPLINK функцијата.

Русский

y

y

Устройство, поддерживающее SIMPLINK

и ARC следует подключать к входному

порту

HDMI/DVI IN 1 (ARC)

.

y

y

При подключении с помощью

высокоскоростного кабеля HDMI, внешнее

аудиоустройство, поддерживающее

ARC, выводит сигнал оптического SP-

DIF без использования дополнительного

оптического аудиокабеля и поддерживает

функции SIMPLINK.

DVI to HDMI Connection

IN

AV2

(    Audio in)

DVI OUT

AUDIO OUT

DVD / Blu-Ray / HD Cable Box / PC

(*Not Provided)

English

Transmits the digital video signal from an external

device to the TV. Connect the external device and

the TV with the DVI-HDMI cable as shown. To

transmit an audio signal, connect an audio cable.

Choose any HDMI input port to connect. It does

not matter which port you use.

 NOTE

y

Depending on the graphics card, DOS mode

may not work if a HDMI to DVI Cable is in use.

y

When using the DVI/HDMI cable, single link

is  supported.

A-18

MAKING CONNECTIONS

Magyar

Továbbítja a digitális videojeleket egy külső

eszközről a TV-készülékre. Az alábbi ábra alapján

csatlakoztassa a külső eszközt a TV-hez a DVI-

HDMI-kábel segítségével. Audiojel továbbításához

csatlakoztasson egy audiokábelt.

A csatlakozáshoz válassza ki bármelyik HDMI

bemeneti portot. Bármelyik port használható

 MEGJEGYZÉS

y

A grafikus kártyától függően előfordulhat,

hogy a DOS mód nem működik, ha DVI–

HDMI kábelt használ.

y

HDMI/DVI-kábel használata esetén csak a

Single link opciót támogatja a rendszer.

Polski

To połączenie umożliwia przesyłanie cyfrowego

sygnału wideo z urządzenia zewnętrznego do

telewizora. Urządzenie zewnętrzne i telewizor należy

połączyć za pomocą przewodu DVI-HDMI w sposób

pokazany na poniższej ilustracji. W celu przesyłania

sygnału audio należy podłączyć przewód audio.

Wybierz port wejściowy HDMI, aby podłączyć

urządzenie. Nie ma znaczenia, którego portu użyjesz.

 UWAGA

y

W przypadku korzystania z przewodu HDMI-

DVI tryb DOS może nie działać — zależnie

od karty graficznej.

y

W przypadku używania przewodu HDMI/

DVI obsługiwane jest wyłącznie połączenie

Single link.

Česky

Přenáší signál digitálního videa z externího

zařízení do televizoru. Spojte externí zařízení

a televizor pomocí kabelu DVI-HDMI podle

následujícího vyobrazení. Chcete-li přenášet

signál zvuku, připojte zvukový kabel.

Zvolte k připojení libovolný port HDMI. Nezáleží na

tom, který port použijete.

 POZNÁMKA

y

V závislosti na grafické kartě nemusí režim

DOS fungovat v případě, že se používá

kabel HDMI na DVI.

y

Pokud používáte kabel HDMI/DVI, je

podporováno pouze jedno připojení.

Slovenčina

Slúži na prenos digitálneho videosignálu z

externého zariadenia do televízora. Prepojte externé

zariadenie a televízor prostredníctvom kábla DVI-

HDMI podľa nasledujúceho obrázku. Na prenos

zvukového signálu musíte pripojiť zvukový kábel.

Zvoľte k pripojeniu ľubovolný port HDMI.

Nezáleží na tom,ktorý port použijete.

 POZNÁMKA

y

V závislosti od špecifikácií grafickej karty

režim DOS nemusí fungovať, ak sa používa

kábel HDMI-do-DVI.

y

Pri používaní kábla HDMI/DVI je podporovaný

dátový spoj single link.

Română

Transmite semnal video digital de la un dispozitiv

extern la televizor. Conectaţi dispozitivul extern

şi televizorul cu cablul DVI-HDMI, aşa cum se

arată în ilustraţia următoare. Pentru a transmite un

semnal audio, conectaţi un cablu audio.

Alegeţi orice port de intrare HDMI pentru a vă

conecta. Nu are importanţă ce port utilizaţi.

 NOTĂ

y

În funcţie de placa video, este posibil ca

modul DOS să nu funcţioneze dacă este un

cablu HDMI la DVI este în uz.

y

Atunci când utilizaţi cablul HDMI/DVI, este

acceptată numai o legătură.

Български

Предава цифровия видеосигнал от външно

устройство на телевизора. Свържете външното

устройство с телевизора чрез DVI-HDMI кабела,

както е показано на следната фигура. За да

се предава аудиосигнал, е необходимо да

включите аудиокабел.

За да се свържете, изберете произволен HDMI

вход. Няма значение кой порт ще използвате.

 ЗАБЕЛЕЖКА

y

В зависимост от графичната карта е

възможно DOS режимът да не е активен,

ако в същото време използвате кабел

HDMI към DVI.

y

При използването на HDMI/DVI кабел се

поддържа само единична връзка.

A-19

MAKING CONNECTIONS

Eesti

Edastab välisseadme digitaalse videosignaali

telerisse. Ühendage välisseadme ja teleri vahele

DVI-HDMI kaabel nii, nagu on näidatud alltoodud

joonisel. Helisignaali edastamiseks ühendage

audiokaabel.

Ühendamiseks valige suvaline HDMI-sisendpesa.

Pole tähtis, millise pesa valite.

 MÄRKUS

y

Graafikakaardist sõltuvalt ei pruugi HDMI–

DVI kaabli kasutamisel DOS-režiim töötada.

y

Kui kasutate HDMI-/DVI- kaablit, toetatakse

ainult ühekordset ühendust (Single Link).

Lietuvių k.

Perduoda skaitmeninius vaizdo signalus iš išorinio

įrenginio į televizorių. Sujunkite išorinį įrenginį su

televizoriumi DVI-HDMI kabeliu, kaip parodyta šia-

me paveikslėlyje. Garso signalui perduoti prijunkite

garso kabelį.

Norėdami sujungti pasirinkite bet kurį HDMI įvesti-

es prievadą. Nesvarbu, kurį prievadą naudojate.

 PASTABA

y

Jei naudojate HDMI–DVI kabelį,

priklausomai nuo grafinės plokštės, gali

neveikti DOS režimas.

y

Kai naudojate HDMI / DVI kabelį, vienguba

jungtis yra palaikoma.

Latviešu

Pārraida digitālu video signālu no ārējas ierīces uz

televizoru. Savienojiet ārējo ierīci un televizoru, iz-

mantojot DVI-HDMI kabeli, kā redzams šajā attēlā.

Lai pārraidītu audiosignālu, pievienojiet audiokabeli.

Savienojumam izmantojiet jebkuru HDMI ieejas

portu. Varat izmantot jebkuru portu.

 PIEZĪME

y

Atkarībā no grafiskās kartes DOS režīms var

nedarboties, ja izmantots HDMI savienojums

ar DVI kabelii.

y

Lietojot HDMI/DVI kabeli, tiek atbalstītas

tikai vienas saites ierīces.

Srpski

Prenos digitalnog video signala sa spoljnog

uređaja do televizora. Povežite spoljni uređaj i te-

levizor pomoću DVI-HDMI kabla na način prikazan

na sledećoj slici. Za prenos audio signala, povežite

audio kabl.

Izaberite bilo koji HDMI ulazni priključak da biste

povezali uređaje. Možete koristiti bilo koji prikl-

jučak.

 NAPOMENA

y

U zavisnosti od grafičke kartice, DOS režim

možda neće raditi ako se koristi kabl HDMI–

DVI.

y

Prilikom upotrebe HDMI/DVI kabla, podržana

je jedino jednostruka veza.

Hrvatski

Prijenos digitalnog videosignala s vanjskog uređaja

na televizor. Priključite vanjski uređaj na televizor

pomoću DVI-HDMI kabela kako je prikazano na sl-

jedećoj slici. Za prijenos zvučnog signala priključite

zvučni kabel.

Za povezivanje iskoristite bilo koji HDMI ulazni

priključak. Nije važno koji priključak koristite.

 NAPOMENA

y

Ovisno o grafičkoj kartici, DOS način rada

možda neće funkcionirati ako se koristi kabel

HDMI na DVI.

y

Ako koristite HDMI/DVI kabel, podržana je

samo jednostruka veza.

Shqip

Transmeton sinjalet e videos dixhitale nga një

pajisje e jashtme tek TV-ja. Lidhni pajisjen e

jashtme dhe TV-në me kabllon DVI-HDMI siç

tregohet në ilustrimin e mëposhtëm. Lidhni një

kabllo për audion, nëse doni të transmetoni një

sinjal audio.

Zgjidhni një portë hyrëse çfarëdo HDMI për ta

lidhur. Nuk ka rëndësi se cilën portë përdorni.

 SHËNIM

y

Në varësi të kartës grafike, regjimi DOS

mund të mos funksionojë nëse është në

përdorim një kabllo HDMI në DVI.

y

Kur përdorni kabllon HDMI/DVI, mbështetet

vetëm një lidhje.

A-20

MAKING CONNECTIONS

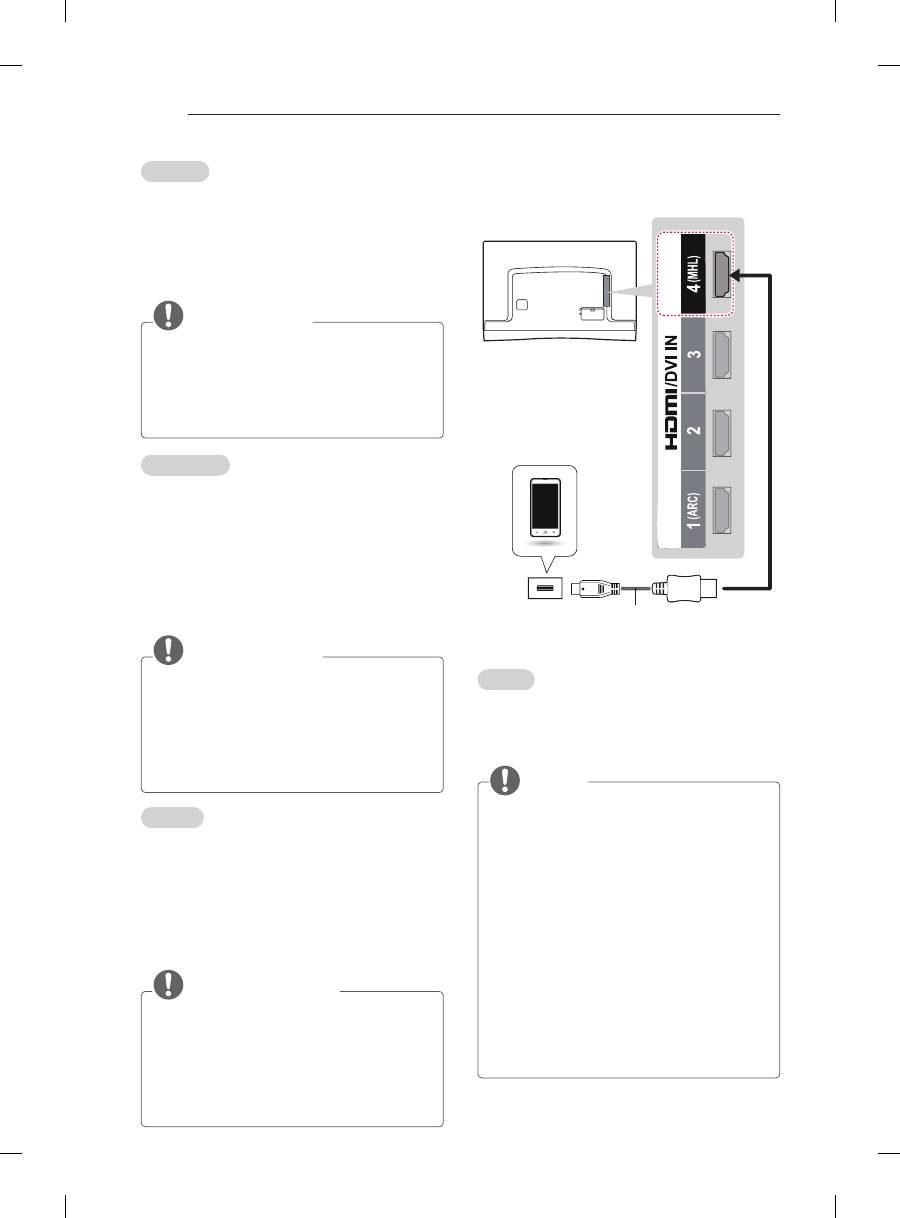

MHL Connection

Mobile phone

(*Not Provided)

MHL passive cable

English

Mobile High-definition Link (MHL) is an interface

for transmitting digital audiovisual signals from

mobile phones to television sets.

 NOTE

y

Connect the mobile phone to the

HDMI/DVI

IN 4 (MHL)

port to view the phone screen on

the TV.

y

The MHL passive cable is needed to

connect the TV and a mobile phone.

y

This only works for the MHL-enabled phone.

y

Some applications can be operated by the

remote control.

y

For some mobile phones supporting MHL,

you can control with the magic remote control.

y

Remove the MHL passive cable from the TV

when:

- The MHL function is disabled

- Your mobile device is fully charged in

standby mode

Bosanski

Prenosi digitalni video signal sa vanjskog uređaja na

TV. Povežite vanjski uređaj i TV putem DVI-HDMI

kabla na način prikazan na sljedećoj ilustraciji. Za

prenos audio signala povežite audio kabl.

Odaberite neki HDMI priključak za povezivanje.

Možete koristiti bilo koji priključak.

 NAPOMENA

y

Ovisno o grafičkoj kartici, moguće je da

DOS način rada neće funkcionirati ako se

koristi kabl HDMI na DVI.

y

Prilikom korištenja HDMI/DVI kabla,

podržana je samo jednostruka veza.

Македонски

Овозможува пренесување на дигитален видео

сигнал од надворешниот уред кон телевизорот.

Поврзете ги надворешниот уред и телевизорот

со DVI-HDMI кабел како што е прикажано на

следната слика. За пренесување на аудио

сигнал, поврзете аудио кабел.

Изберете кој било HDMI влезен приклучок за да

се поврзете. Не е важно кој приклучок се користи.

 ЗАБЕЛЕШКА

y

Во зависност од графичката картичка,

DOS режимот може да не функционира

доколку користите кабел “HDMI кон DVI”.

y

При користење на HDMI/DVI кабел,

поддржано е единствено единечно

поврзување.

Русский

Передача цифрового видеосигнала от внешнего

устройства на телевизор. Подключите внешнее

устройство к телевизору с помощью кабеля DVI-

HDMI, как показано на следующем рисунке. Для

передачи аудиосигнала подключите аудиокабель.

Для подключения выберите любой входной порт

HDMI. Используемый порт не имеет значения.

 ПРИМЕЧАНИЕ

y

В зависимости от видеоплаты режим

DOS может быть недоступен, если

используется кабель HDMI-DVI.

y

При использовании кабеля HDMI/DVI

поддерживается только соединение

Single link (одинарный режим).

A-21

MAKING CONNECTIONS

Magyar

A Mobile High-definition Link (MHL) egy olyan

interfész, amely segítségével a mobiltelefonokról

érkező digitális audiovizuális jelek

televíziókészülékekre játszhatók át.

 MEGJEGYZÉS

y

A telefon képernyőjét a mobiltelefon

HDMI/DVI

IN 4 (MHL)

 portjához csatlakoztatva tekintheti

meg a TV-készüléken.

y

A tévé és a mobiltelefon csatlakoztatásához

MHL passzív kábelre van szükség.

y

Ez csak MHL-kompatibilis telefonok esetén

működik.

y

Egyes alkalmazások a távirányítóval is

működtethetőek.

y

Bizonyos, az MHL-t támogató mobiltelefonok

esetében a Magic távirányítót is

használhatja.

y

Távolítsa el az MHL passzív kábelt a tévéből

a következő esetekben:

- az MHL funkció le van tiltva

- a mobil eszköz készenléti állapotban van

és teljesen fel van töltve

Polski

Mobile High-definition Link (MHL) to interfejs

przeznaczony do przesyłania cyfrowych sygnałów

audiowizualnych z telefonów komórkowych do

telewizorów.

 UWAGA

y

Podłącz telefon komórkowy do portu

HDMI/

DVI IN 4 (MHL)

, aby wyświetlać zawartość

ekranu telefonu na ekranie telewizora.

y

Przewód MHL służy do połączenia

telewizora z telefonem komórkowym.

y

Jest to możliwe tylko w przypadku telefonów

z obsługą interfejsu MHL.

y

Niektórymi aplikacjami można sterować za

pomocą pilota.

y

Niektóre telefony komórkowe obsługujące

standard MHL można kontrolować za

pomocą pilota zdalnego sterowania Magic.

y

Należy odłączyć przewód pasywny MHL od

telewizora, gdy:

- funkcja MHL jest wyłączona

- urządzenie przenośne jest w pełni

naładowane w trybie czuwania

Česky

Mobile High-definition Link (MHL) je rozhraní

pro přenos digitálních audiovizuálních signálů

z mobilních telefonů do televizorů.

 POZNÁMKA

y

Připojením mobilního telefonu k portu

HDMI/DVI IN 4 (MHL)

 zobrazíte obrazovku

telefonu na televizoru.

y

Pasivní kabel MHL je nutný pro připojení TV

a mobilního telefonu.

y

Lze použít pouze pro telefony vybavené

rozhraním MHL.

y

Některé aplikace je možné ovládat pomocí

dálkového ovladače.

y

Některé mobilní telefony podporující

rozhraní MHL umožňují ovládání dálkovým

ovladačem Magic.

y

Odpojte pasivní kabel MHL od televizoru

v následujících situacích:

- je-li funkce MHL deaktivována,

- je-li vaše mobilní zařízení plně nabité

v pohotovostním režimu.

Slovenčina

Mobile High-definition Link (MHL) je rozhranie na

prenášanie digitálnych audiovizuálnych signálov z

mobilných telefónov do televízorov.

 POZNÁMKA

y

Pripojte mobilný telefón k portu

HDMI/DVI IN

4 (MHL)

 a v televízore sa zobrazí obrazovka

telefónu.

y

Na prepojenie televízora a mobilného

telefónu je potrebný pasívny kábel MHL.

y

Táto možnosť je určená iba pre telefóny,

ktoré podporujú pripojenie MHL.

y

Niektoré aplikácie je možné obsluhovať

pomocou diaľkového ovládania.

y

V prípade niektorých mobilných telefónov

s podporou technológie MHL môžete

ovládanie realizovať prostredníctvom

diaľkového ovládania Magic Remote

Control.

y

Odstráňte pasívny kábel MHL z televízora, ak:

- funkcia MHL je vypnutá

- mobilný telefón je plne nabitý

v pohotovostnom režime

A-22

MAKING CONNECTIONS

Română

Mobile High-definition Link (MHL) este o interfaţă

pentru transmiterea semnalelor audiovizuale

digitale de la telefoane mobile la televizoare.

 NOTĂ

y

Conectaţi telefonul mobil la portul

HDMI/

DVI IN 4 (MHL)

 pentru a vedea ecranul

telefonului pe televizor.

y

Cablul pasiv MHL este necesar pentru

conectarea televizorului la un telefon mobil.

y

Acest lucru funcţionează numai la

telefoanele compatibile MHL.

y

Unele aplicaţii pot fi operate de

telecomandă.

y

Pentru anumite telefoane mobile care

acceptă MHL, controlul poate fi asigurat de

telecomanda Magic.

y

Isključite pasivni MHL kabl iz televizora u

slučaju da je:

- funkcija MHL onemogućena

- baterija mobilnog uređaja potpuno

napunjena u režimu pripravnosti

Български

Мобилната връзка с висока резолюция (MHL)

е интерфейс за предаване на цифрови

аудиовизуални сигнали от мобилни телефони

към телевизори.

 ЗАБЕЛЕЖКА

y

Свържете мобилния телефон с

HDMI/DVI

IN 4 (MHL)

 порта, за да видите екрана на

телефона на телевизора.

y

Пасивният MHL кабел е необходим

за свързване на телевизор с мобилен

телефон.

y

Това е възможно само за телефон с

разрешена MHL връзка.

y

Някои приложения могат да бъдат

насочвани от дистанционното

управление.

y

При някои мобилни телефони, които

поддържат MHL, можете да използвате

дистанционното управление “Меджик”.

y

Извадете пасивния MHL кабел от

телевизора, когато:

- функцията MHL бъде дезактивирана

- вашето мобилно устройство е напълно

заредено в режим на готовност

Eesti

Mobiilne kõrglahutusega link (MHL) on liides

digitaalsete audiovisuaalsete signaalide

mobiiltelefonidest teleritesse edastamiseks.

 MÄRKUS

y

Telefoni ekraani teleris vaatamiseks

ühendage mobiiltelefon

HDMI/DVI IN 4

(MHL)

 porti.

y

MHL passiivset kaablit on vaja TV ja

mobiiltelefoni ühendamiseks.

y

See toimib ainult MHL-lubatud telefoni

puhul.

y

Mõningaid rakendusi saab kasutada

kaugjuhtimispuldi abil.

y

Mõningate MHLi toetavate mobiiltelefonide

puhul saab juhtimiseks kasutada

kaugjuhtimispulti MAGIC.

y

Eemaldage MHL- passiivkaabel teleri küljest

juhul, kui:

- funktsioonMHL on välja lülitatud

- teie mobiilseade on täielikult laetud ja

ooterežiimis

Lietuvių k.

Mobili didelės raiškos jungtis (MHL) yra sąsaja,

kuria skaitmeninis garso ir vaizdo signalas iš

mobiliųjų telefonų yra perduodamas į televizorius.

 PASTABA

y

Prijunkite mobilųjį telefoną prie

HDMI/DVI

IN 4 (MHL)

 prievado, kad telefono ekraną

matytumėte televizoriuje.

y

MHL pasyvų laidą reikia prijungti prie

televizoriaus ir mobiliojo telefono.

y

Tai veiks tik jei telefone yra įjungta MHL

funkcija.

y

Kai kurias programas galima valdyti

nuotolinio valdymo pultu.

y

Kai kuriuos mobiliuosius telefonus,

palaikančius MHL, galite valdyti „Magic“

nuotolinio valdymo pultu.

y

Ištraukite MHL pasyvų kabelį iš TV, kai:

- išjungiama MHL funkcija

- jūsų mobilusis įrenginys visiškai

įkraunamas parengties režimu
