56

 | SHW  S www.stiebel-eltron.com

OBSaH | OBSluHa

všeobecné pokyny

oBsluHa

1.

Všeobecné pokyny ����������������������������������������� 56

1.1

Bezpečnostní pokyny ������������������������������������������ 56

1.2

Jiné symboly použité v této dokumentaci ������������������ 56

1.3

Měrné jednotky ������������������������������������������������� 57

2.

Bezpečnost �������������������������������������������������� 57

2.1

Použití v souladu s účelem������������������������������������ 57

2.2

Všeobecné bezpečnostní pokyny ���������������������������� 57

2.3

Označení CE ������������������������������������������������������ 57

2.4

Kontrolní symbol ������������������������������������������������ 57

3.

Popis přístroje ���������������������������������������������� 57

4.

Nastavení ��������������������������������������������������� 58

5.

Čištění, péče a údržba ������������������������������������� 58

6.

Odstranění problémů  ������������������������������������� 58

instalace

7.

Bezpečnost �������������������������������������������������� 59

7.1

Všeobecné bezpečnostní pokyny ���������������������������� 59

7.2

Předpisy, normy a ustanovení ������������������������������� 59

8.

Popis přístroje ���������������������������������������������� 59

8.1

Rozsah dodávky ������������������������������������������������� 59

8.2

Příslušenství ����������������������������������������������������� 59

9.

Příprava ����������������������������������������������������� 59

9.1

Místo montáže ��������������������������������������������������� 59

9.2

Přeprava ���������������������������������������������������������� 59

10.

Montáž ������������������������������������������������������ 59

10.1  Montáž opláštění zásobníku a příp. cirkulačního

potrubí ������������������������������������������������������������ 59

10.2  Teploměr ��������������������������������������������������������� 60

10.3  signální anoda ��������������������������������������������������� 60

10.4  Vodovodní přípojka a bezpečnostní skupina �������������� 60

10.5  Elektrické připojení ��������������������������������������������� 61

11.

Uvedení do provozu ���������������������������������������� 62

11.1  První uvedení do provozu ������������������������������������� 62

11.2  Opětovné uvedení do provozu�������������������������������� 62

12.

Nastavení ��������������������������������������������������� 62

13.

Uvedení mimo provoz ������������������������������������� 62

14.

Odstraňování poruch a závad ����������������������������� 63

15.

Údržba ������������������������������������������������������� 63

15.1  Kontrola pojistného ventilu ����������������������������������� 63

15.2  Vyprázdnění přístroje ������������������������������������������ 63

15.3  Výměna ochranné anody �������������������������������������� 63

15.4  Vyčištění a odvápnění přístroje ������������������������������ 63

15.5  Výměna topné příruby ����������������������������������������� 63

16.

Technické údaje �������������������������������������������� 64

16.1  Rozměry a přípojky��������������������������������������������� 64

16.2  Schémata elektrického zapojení a přípojky ��������������� 66

16.3  Diagram ohřevu ������������������������������������������������� 68

16.4  Podmínky v případě poruchy ��������������������������������� 68

16.5  Tabulka údajů ��������������������������������������������������� 68

ZáruKa | ŽiVotní Prostředí a recyKlace

OBSluHa

1.  Všeobecné pokyny

Kapitola „Obsluha“ je určena uživatelům přístroje a instalačním

technikům.

Kapitola „Instalace“ je určena instalačním technikům.

Upozornění

Dříve, než zahájíte provoz, si pozorně přečtěte tento

návod a pečlivě jej uschovejte.

Případně předejte návod dalšímu uživateli.

1.1  Bezpečnostní pokyny

1.1.1  struktura bezpečnostních pokynů

!

UVOZUJÍCÍ SLOVO - Druh nebezpečí

Zde jsou uvedeny možné následky nedodržení bezpeč-

nostních pokynů.

f

f

Zde jsou uvedena opatření k odvrácení nebezpečí.

1.1.2  symboly, druh nebezpečí

Symbol

Druh nebezpečí

Úraz

Úraz elektrickým proudem

Popálení

(popálení, opaření)

1.1.3  uvozující slova

uvOZuJÍcÍ

SlOvO

Význam

NEBEZPEČÍ

Pokyny, jejichž nedodržení má za následek vážné nebo

smrtelné úrazy.

VÝSTRAHA

Pokyny, jejichž nedodržení může mít za následek vážné

nebo smrtelné úrazy.

POZOR

Pokyny, jejichž nedodržení může mít za následek středně

vážné nebo lehké úrazy.

1.2  Jiné symboly použité v této dokumentaci

Upozornění

Obecné pokyny jsou označeny symbolem zobrazeným

vedle.

f

f

Texty upozornění čtěte pečlivě.

!

background image

OBSluHa

Bezpečnost

www.stiebel-eltron.com

SHW  S |

57

Če

sk

y

Symbol

Význam

Věcné škody

(poškození přístroje, následné škody, poškození životního

prostředí)

Likvidace přístroje

f

f

Tento symbol vás vyzývá k určitému jednání. Potřebné úkony

jsou popsány po jednotlivých krocích.

1.3  měrné jednotky

Upozornění

Pokud není uvedeno jinak, jsou všechny rozměry uvedeny

v milimetrech.

2.  Bezpečnost

2.1  Použití v souladu s účelem

Tlakové zařízení je určeno k ohřevu pitné vody.

Přístroj je určen k použití v domácnostech. Mohou jej tedy bezpeč-

ně obsluhovat neškolené osoby. Lze jej používat i mimo domác-

nosti, např. v drobném průmyslu, pokud způsob použití v takových

oblastech odpovídá určení přístroje.

Jiné použití nebo použití nad rámec daného rozsahu je považo-

váno za použití v rozporu s účelem. K použití v souladu s určením

patří také dodržování tohoto návodu a návodů k používanému

příslušenství. V případě provedení změn nebo přestaveb přístroje

zaniká jakákoliv záruka!

2.2  Všeobecné bezpečnostní pokyny

VÝSTRAHA popálení

Pokud jsou výstupní teploty vyšší než 43 °C hrozí ne-

bezpečí opaření.

!

VÝSTRAHA úraz

Přístroj smějí používat děti od 8 let a osoby se sníženými

fyzickými, senzorickými nebo mentálními schopnostmi

nebo s nedostatkem zkušeností a znalostí pouze pod do-

zorem, nebo po poučení o bezpečném použití přístroje,

a poté, co porozuměly nebezpečí, která z jeho použití

plynou. Nenechávejte děti, aby si s přístrojem hrály! Čiš-

tění a uživatelem prováděnou údržbu nesmějí provádět

děti bez dozoru.

Upozornění

Přístroj je pod tlakem.

Během ohřevu z pojistného ventilu odkapává přebytečná

voda. Pokud voda kape i po ukončení ohřevu vody, infor-

mujte příslušného odborníka.

2.3  označení ce

Označení CE dokládá, že přístroj splňuje všechny základní pod-

mínky:

- Směrnice o elektromagnetické kompatibilitě

- Směrnice o elektrických zařízeních nízkého napětí

2.4  Kontrolní symbol

Viz typový štítek na přístroji.

3.  Popis přístroje

Přístroj elektricky ohřívá pitnou vodu, jejíž teplotu lze nastavit

pomocí regulátoru teploty. V závislosti na napájení elektrickým

proudem a na provozním režimu proběhne automatický ohřev

na požadovanou teplotu. Tímto přístrojem můžete napájet jedno

nebo více odběrných míst.

Ocelový zásobník je opatřen speciálním přímo nanášeným emai-

lem a je vybaven teploměrem a signalizační anodou. Anoda s uka-

zatelem opotřebení zajišťuje ochranu vnitřní části zásobníku proti

korozi. Zásobník je obalen tepelnou izolací a krytem.

Přístroj je chráněn před zamrznutím i při nastavení teploty na

„studený“ stupeň, pokud je zajištěno elektrické napájení. Přístroj

se včas zapne a ohřívá vodu. Přístroj nechrání před zamrznutím

vodovodní potrubí a bezpečnostní skupinu.

Jednookruhový provoz

Přístroj automaticky ohřívá při každém poklesu pod nastavenou

teplotu v závislosti na napájení elektrickým proudem.

dvouokruhový provoz

Přístroj ohřívá objem vody automaticky při každém poklesu pod

nastavenou teplotu během doby s nízkou sazbou při normálním

topném výkonu. Dodatečně lze zapnout jednorázový rychlý ohřev

během doby vysokého tarifu.

!

background image

OBSluHa

Nastavení

58

 | SHW  S www.stiebel-eltron.com

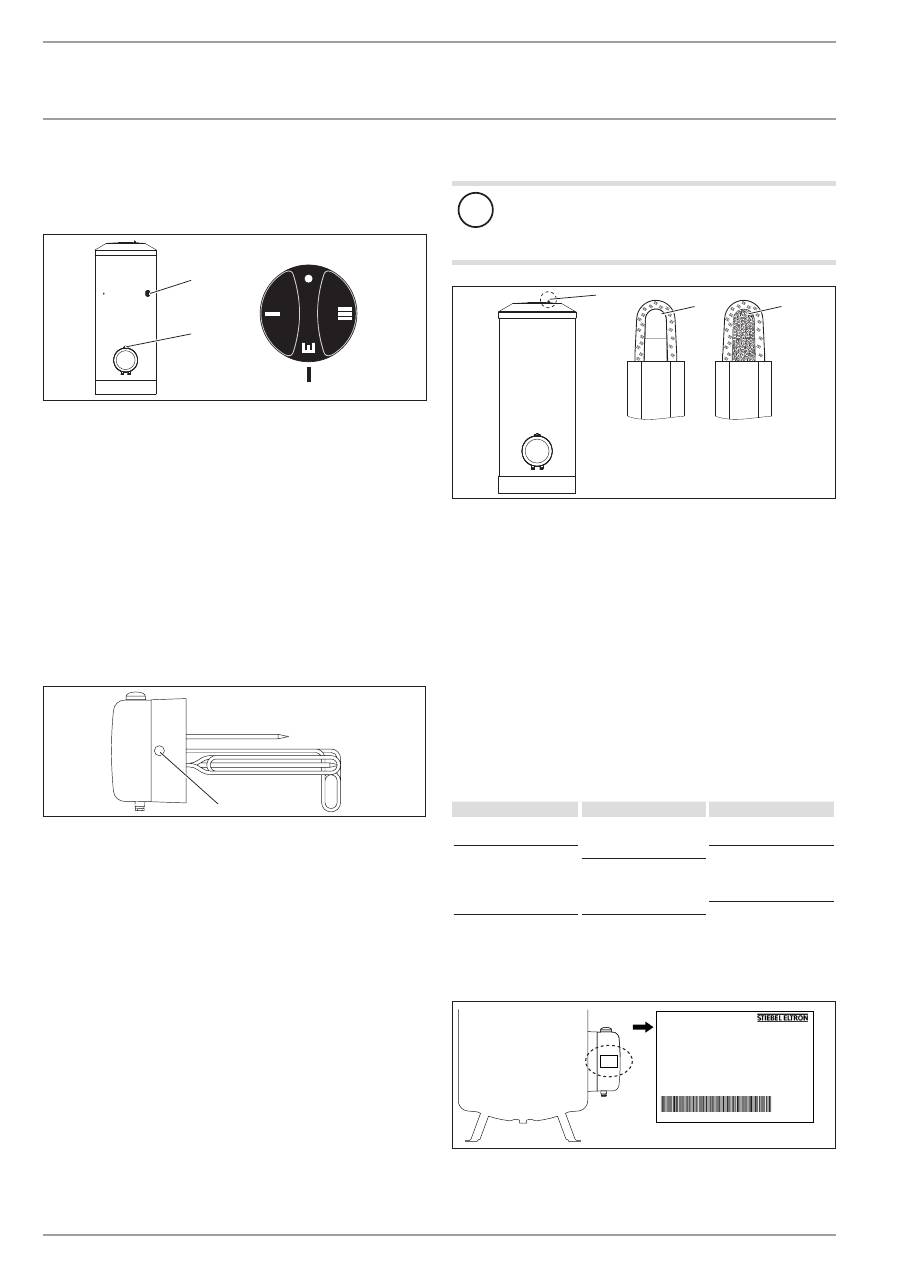

4.  nastavení

Teplotu je možno nastavovat plynule. Následkem podmínek v sys-

tému se mohou teploty lišit od požadovaných hodnot.

26

�0

2�

09

�0

06

8�

1

2

1  Teploměr

2  Regulátor teploty

•

studené (ochrana před mrazem)

i

  nastavení nízké teploty, 35 °C

e

  doporučená úspora energie,

omezená tvorba vodního kamene, cca 60 °C

iii

 nastavení maximální teploty, 82 °C

Při dodání výrobku je nastavení teploty omezeno. Omezení může

zrušit specializovaný autorizovaný servis (viz kapitola „Instalace/

Nastavení“).

dvouokruhový provoz s rychlým ohřevem

Rychlý ohřev můžete podle potřeby zapnout tlačítkem. Jakmile je

dosaženo nastavené teploty, rychlý ohřev se vypne a už nebude

nadále aktivní.

1

26

�02

�7

9�

00

02

1  Tlačítko rychlého ohřevu

5.  Čištění, péče a údržba

f

f

Pravidelně nechejte instalatéra provést kontrolu elektrické

bezpečnosti přístroje a funkce bezpečnostního systému.

f

f

Nepoužívejte abrazivní čisticí prostředky nebo prostředky

obsahující rozpouštědla! K ošetřování a údržbě přístroje stačí

vlhká textilie.

informace o opotřebování ochranné anody

!

Věcné škody

Pokud se informace o opotřebování změní z bílé barvy

na červenou, požádejte autorizovaný servis o kontrolu a

případně výměnu ochranné anody.

2

3

1

26

�0

2�

09

�0

06

1

1  Informace o opotřebování ochranné anody

2  bílá  = anoda je v pořádku

3  červená

= nezbytná kontrola odborným technikem

Vodní kámen

Téměř v jakékoliv vodě se při vyšších teplotách odlučuje vápník.

Ten se v přístroji usazuje a ovlivňuje funkci a životnost přístroje.

Topná tělesa musí být proto čas od času odvápněna. Odborný

technik, který zná kvalitu místní vody, stanoví termín další údržby.

f

f

Kontrolujte pravidelně armatury. Vodní kámen na výtocích z

armatur odstraníte běžnými prostředky k odstranění vodního

kamene.

f

f

Aktivujte pravidelně pojistný ventil, abyste zabránili jeho za-

blokování usazeninami vodního kamene.

6.  odstranění problémů

Závada

Příčina

Odstranění

Voda není teplá.

Došlo k výpadku elektric-

kého napájení.

Zkontrolujte pojistky

vnitřní instalace.

Průtokové množství je

nízké.

Perlátor v armatuře nebo

ve sprchové hlavici je za-

nesen vodním kamenem

nebo je znečištěný.

Očistěte perlátor nebo

sprchovou hlavici a zbav-

te je vodního kamene.

Pokud nelze příčinu odstranit, kontaktujte odborníka. Z důvodu

získání lepší a rychlejší pomoci si připravte číslo (č. 000000-0000-

000000), které je uvedeno na typovém štítku:

Nr.: 000000 - 0000 - 000000

26

�0

2�

09

�0

05

7
