Danfoss AVT (Generation 2006): SLOVENŠČINA ČESKY LIETUVIŲ KALBA POLSKI РУССКИЙ

22

AVT

AVT/VG, AVT/VGU

AVT/VGS

•  Regulator diferencnega

tlaka, pretoka in

temperature

Montaža

Dopustni položaji vgradnje

•  termostatski pogon z

ventili

-  Kombiniran z ventili VG(F)

ali VGU(F):

  Lahko se vgradi v

kateremkoli položaju.

-  Kombiniran z ventili VGS:

  Temperatura medija do

160 °C:

-  Lahko se vgradi v

kateremkoli položaju.

  Temperatura medija

> 160 °C:

-  Vgradnja dovoljena

samo v horizontalni

položaj tako, da je

pogon obrnjen navzdol.

Montáž

Přípustná instalační poloha

•  Pohon přímočinného

regulátoru teploty s ventily

-  V kombinaci s ventily VG(F)

nebo VGU(F):

  Je možné je instalovat do

jakékoliv polohy.

-  V kombinaci s ventily VGS:

  Teplota média do 160 °C:

-  Regulátor lze instalovat v

jakékoliv poloze.

  Teplota média vyšší než

160 °C:

-  Regulátor je možné

instalovat pouze na

vodorovné části potrubí,

kdy pohon regulátoru

směřuje dolů.

•  Regulatorem różnicy

ciśnień, przepływu

dodając funkcję regulacji

temperatury AVPQT

Montaż

Dopuszczalne pozycje

montażu

•  Siłownik termiczny z

zaworami

-  W połączeniu z zaworami

VG(F) lub VGU(F):

  Montaż w dowolnej

pozycji.

-  W połączeniu z zaworami

VGS:

  Temperatury czynnika do

160 °C:

-  montaż w dowolnej

pozycji.

Temperatury czynnika

> 160 °C

-  montaż dozwolony tylko

na rurociągu poziomym,

z siłownikiem

skierowanym w dół.

•  Slėgio perkryčio, srauto ir

temperatūros reguliatorius

AVPQT

Montavimas

Leistinos montavimo

padėtys

•  Temperatūros pavara su

vožtuvais

-  Derinyje su VG(F) arba

VGU(F) vožtuvais.

  Gali būti montuojami bet

kurioje padėtyje.

-  Derinyje su VGS vožtuvais:

  Terpės temperatūra iki

160 °C

-  Galima montuoti bet

kurioje padėtyje

Terpės temperatūra

> 160 °C

-  Montavimas leistinas

tiktai horizontaliame

vamzdyne, kai pavara

pritvirtinta padėtyje

- žemyn.

SLOVENŠČINA ČESKY LIETUVIŲ KALBA POLSKI РУССКИЙ

•  Комбинированный

регулятор температуры

и перепада давлений с

функцией автоматического

ограничения расхода

AVPQT.

Монтаж

Монтажные положения

регулятора

•  Регулятор температуры

-  в комбинации с кланами

VG(F) или VGU В (F) может

устанавливаться в любой

позиции.

-  В комбинации с кланами

VGS:

при температуре

регулируемой среды

до 160 °C может

устанавливаться в любом

положении;

при температуре

регулируемой среды

выше 160 °C допускается

устанавливать только

на горизонтальном

трубопроводе

регулирующим элементом

вниз.

23

AVT

SLOVENŠČINA ČESKY LIETUVIŲ KALBA POLSKI РУССКИЙ

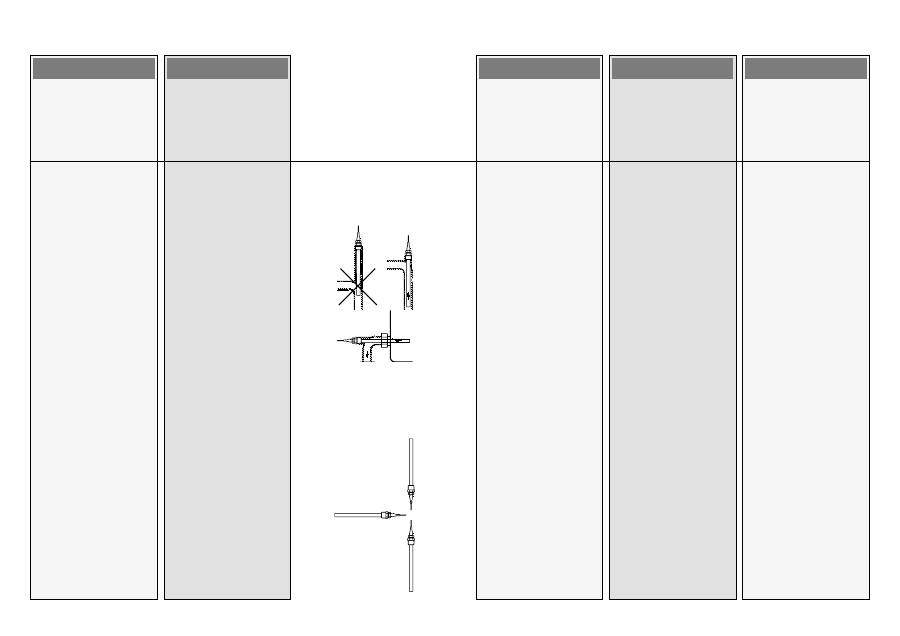

-  Dopustni položaji

vgradnje v kombinaciji z

regulatorji AVQT, AVQMT

in AVPBT(-F)  - glejte

ustrezna navodila

•  Tipalo temperature

  Kapilara ne sme biti

zavozlana ali prepognjena.

Minimalni polmer

ukrivljanja je 50 mm.

  Mesto vgradnje je

potrebno tako izbrati, da

se temperatura medija

meri brez zakasnitve.

Izogibajte se pregrevanju

temperaturnega tipala.

  Temperaturno tipalo mora

biti potopljeno v medij po

celotni dolžini.

-  Termostatski pogoni s

tipali dimenzij 170 mm

R1/2” in 210 mm R3/4”:

-  Tipalo temperature sme

biti vgrajeno v katerikoli

smeri.

-  Přípustné instalační

polohy v kombinaci s

AVQT, AVQMT a AVPBT(-F):

viz odpovídající návody k

použití.

•  Teplotní senzor

  Kapilární trubice nesmí

být nikde překroucená

nebo zlomená. Poloměr

stočení kapiláry musí být

minimálně 50 mm.

  Umístění musí být zvolené

tak, aby teplota měřeného

média byla odečítaná

okamžitě bez prodlevy.

Zabraňte přehřívání

teplotního senzoru.

  Teplotní senzor musí

být do měřeného média

ponořen v celé své délce.

-  Pohon přímočinného

regulátoru teploty se

senzorem 170 mm R ½ ´´ a

210 mm R ¾ ´´:

-  Teplotní senzor je možné

instalovat v jakékoliv

poloze.

-  Dopuszczalne pozycje

montażu w połączeniu z

AVQT, AVQMT i AVPBT-F

- patrz. odpowiednie

instrukcje

 •  Czujnik temperatury

  Rurka kapilarna nie

może być skręcona ani

wybrzuszona. Minimalny

promień gięcia wynosi 50

mm.

  Miejsce montażu musi

być tak dobrane, aby

temperatura czynnika

była odbierana

natychmiastowo, bez

żadnej zwłoki. Unikać

przegrzewania czujnika

temperatury.

  Czujnik temperatury musi

być zanurzony w czynniku

na całej swojej długości.

-  Siłowniki termiczne z

czujnikami 170 mm R ½” i

210 mm R ¾”:

-  Czujnik temperatury

można montować w

dowolnej pozycji.

-  Leistinos montavimo

padėtys derinyje su AVQT,

AVQMT ir AVPBT(-F)

- žiūrėkite atitinkamas

instrukcijas

•  Temperatūros daviklis

  Kapiliarinio vamzdelio

negalima persukti arba

sulenkti. Minimalus

sulenkimo spindulys yra

50 mm.

  Vieta montavimui turi

būti parenkama taip, kad

terpės temperatūra būtų

tiesiogiai matuojama be

jokio uždelsimo.

  Temperatūros daviklis turi

būti panardintas į terpę

visu savo ilgiu.

-  Temperatūros pavaros su

davikliais 170 mm R ½” ir

210 mm R ¾”:

-  Temperatūros daviklį

galima montuoti bet

kurioje padėtyje.

-  Допустимые монтажные

положения в комбинации

с AVQT, AVQMT и

AVPBT(-F) приведены

в соответствующих

инструкциях.

•  Термочувствительный датчик

Капиллярная трубка не

должна быть перекручена

или согнута. Минимальный

радиус изгиба – 50 мм.

Место установки датчика

должно быть выбрано таким

образом, чтобы он отражал

среднюю температуру

среды. Необходимо

исключить перегрев

термочувствительного

датчика.

Термочувствительный датчик

должен быть погружен в

среду на полную длину.

Термостатический элемент

с датчиком 170 мм R ½” и

210 мм R ¾” может быть

установлен в любой

позиции.

24

AVT

-  Termostatski pogoni s

tipalom dimenzije 255 mm

R ¾ ”:

-  Tipalo temperature mora

biti vgrajeno tako, kot je

prikazano na sliki.

-  Pohon přímočinného

regulátoru teploty se

senzorem 255 mm R ¾ ”:

-  Teplotní senzor je možné

instalovat pouze v

polohách vyznačených

na obrázku.

-  Siłowniki termiczne z

czujnikami 255 mm  R ¾ ”:

-  Czujnik temperatury

należy zamontować w

sposób przedstawiony

na rysunku.

-  Temperatūros pavaros su

davikliais 255 mm  R ¾ ”

-  Temperatūros daviklį

būtina montuoti

taip, kaip parodyta

paveikslėlyje.

-  Термостатический элемент

с датчиками 255 мм R ¾”

следует устанавливать как

показано на рисунке.

SLOVENŠČINA ČESKY LIETUVIŲ KALBA POLSKI РУССКИЙ
