Sistema de energia solar SES P4033 V3

PT

38

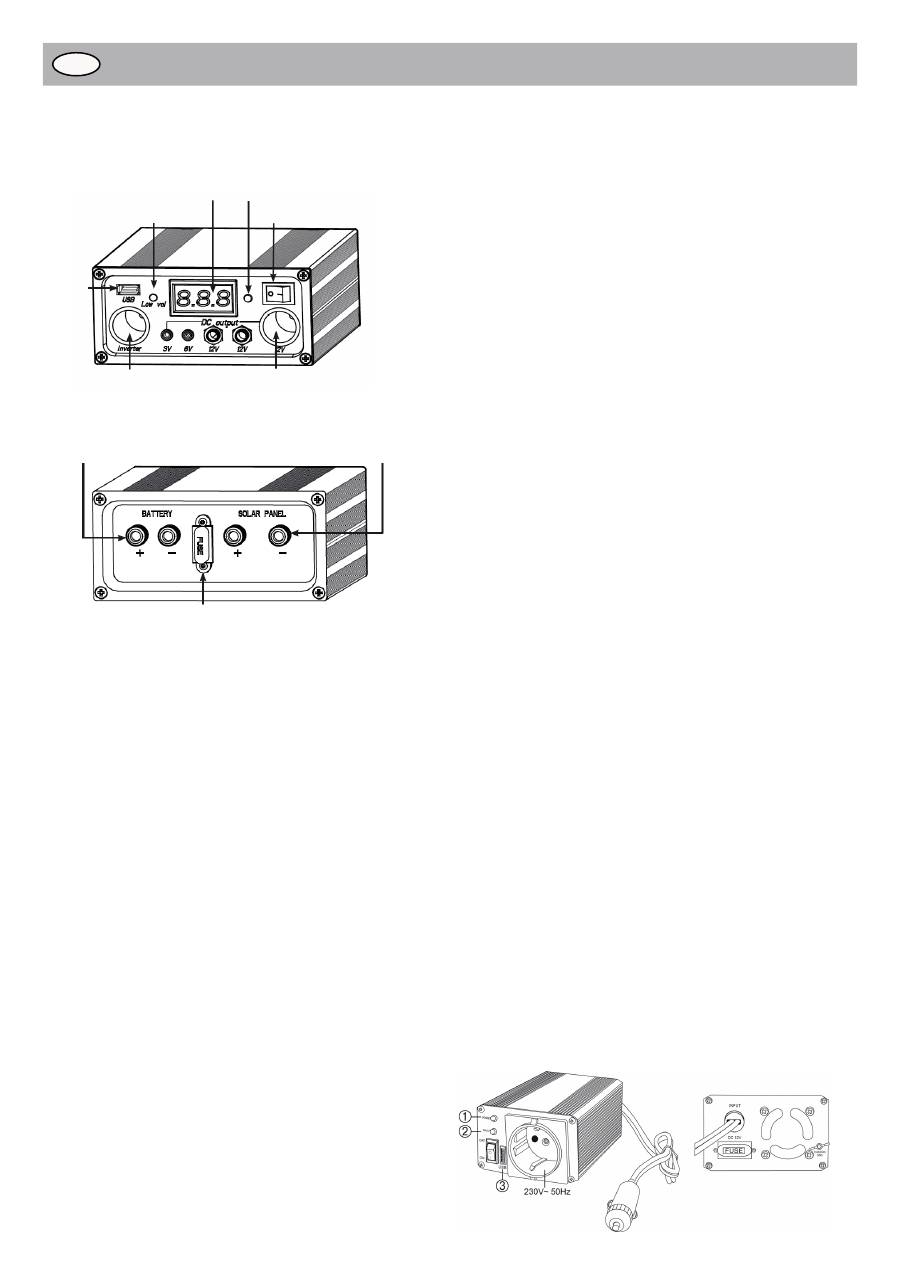

Como utilizar / Funcionamento

Regulador de carga solar

VISTA FRONTAL

Medidor digital de tensão

Indicador de sobredescarga

Saída

USB

Interruptor do medidor

digital de tensão

Saída CLA fêmea de 12 V

Saída CLA fêmea

do inversor

Interruptor Ligar/Desligar

VISTA TRASEIRA

Ligação à bateria

Ligação ao painel solar

Fusível

●

  O regulador de carga

não deve funcionar sem

 bateria apro-

priada

(12 V

≥

 33 Ah)

, pois pode dani

fi

 car os dispositivos

conectados.

●

 Certi

fi

 que-se de que a ligação a este regulador de carga

é

fi

 rme e segura.

●

  O regulador de carga precisa de ser ligado para activar todas

as suas funções.

●

  Um medidor digital de tensão é incluído para mostrar a ten-

são da bateria em tempo real. Um interruptor de pressão está

disponível para ligar o visor digital só quando necessário, para

poupar energia indispensável.

●

  O regulador de carga fornece as seguintes protecções para

manter o sistema a funcionar nas condições correctas:

A.

Protecção de sobredescarga:

 Quando o nível de electrici-

dade da bateria é demasiado baixo (mais baixo que

11 ± 0,3 V), o regulador de carga do painel solar desligar-

-se-á automaticamente para evitar que a sobredescarga da

bateria. “Low vol”- O indicador na parte frontal do regulador

de carga ligar-se-á. A saída do aparelho reiniciar-se quando

a tensão da bateria aumentar de novo para 12 V.

Desligue o aparelho e carregue a bateria até

fi

 car totalmen-

te carregada.

B.

Protecção de sobrecarga:

 Quando o nível de electricidade

da bateria é demasiado alto (mais alto que 14,0-14,5 V),

o controlador do sistema desligará automaticamente a

entrada de potência para evitar danos na bateria. A entrada

do módulo solar será reiniciada quando a tensão da bateria

diminuir para 13,5 V.

C.

Protecção de sobrecarga:

 Quando a energia de saída

é muito grande, o fusível no controlador do sistema derrete-

rá para evitar danos no próprio controlador. Neste caso,

o fusível tem de ser substituído para pôr a funcionar de

novo o controlador (fusível automóvel 10 A – vermelho).

Tomadas de ligação:

Parte frontal

Saída CD:

Uma tomada do adaptador de isqueiro de “12 V” Pode

ser utilizada para ligar aparelhos que tenham um adaptador

de isqueiro.

Duas tomadas do conector CD de 12 V (6,3 mm)

Uma tomada do conector CD de 6 V (3,5 mm)

Uma tomada do conector CD de 3 V (3,5 mm)

Inversor

Uma tomada do adaptador de isqueiro para ligar o inversor

de energia:

Esta saída fornece energia directamente da bateria recarre-

gável e não é regulada por este regulador de carga solar.

USB

Uma tomada de saída USB (CD de 5 V): Pode ser utilizada

para carregar dispositivos electrónicos que sejam alimenta-

dos através da porta USB (leitor MP3, telemóvel, ...).

Voltímetro digital

●

 Visor

●

 Botão LIGAR / DESLIGAR

Parte traseira

●

 Fuse

●

 Terminal de ligação “BATTERY”

●

 Terminal de ligação “SOLAR”

Inversor de energia

●

Apenas deve ser operado com consumidores adequados

(230 V AC, máx.150 W, forma sinusoidal modi

fi

 cada).

●

Conectar apenas inversores de energia ao casquilho

do inversor (ter atenção à carga máx.)! Não podem ser

conectados outros dispositivos porque a bateria pode

esgotar e dani

fi

 car.

●

Conecte o inversor de energia ao regulador solar (casquilho

de conexão inversor de energia).

Tenha em atenção para não conectar o inversor de ener-

gia ao casquilho de 12 V. Existe o perigo de o controlador

de carga fundir.

●

Conecte primeiro o inversor de energia como fonte e de-

pois o consumidor.

Atenção:

 Ao ligar um dispositivo com motor ou compressor

ao inversor deve certi

fi

 car-se sempre que a potência de pico

do inversor de energia é cerca de 3 vezes a potência nominal

do dispositivo eléctrico, porque a corrente de arranque é muito

mais elevada que o valor nominal do dispositivo.

●

Em caso de tensão da bateria demasiado baixa o inversor de

energia emite um sinal sonoro, deverá desligar o dispositivo

conectado, desconectar o inversor de energia e carregar

a bateria.

●

O inversor de energia emite um sinal sonoro, quando a potên-

cia total do aparelho a operar ultrapassar a potência de saída

do inversor de energia.

●

O mesmo acontece quando a temperatura do inversor de

energia ultrapassar os 65 º C devido à utilização longa.

FRENTE                                                         VERSO
