Modo de uso / Funcionamiento

Regulador de carga solar

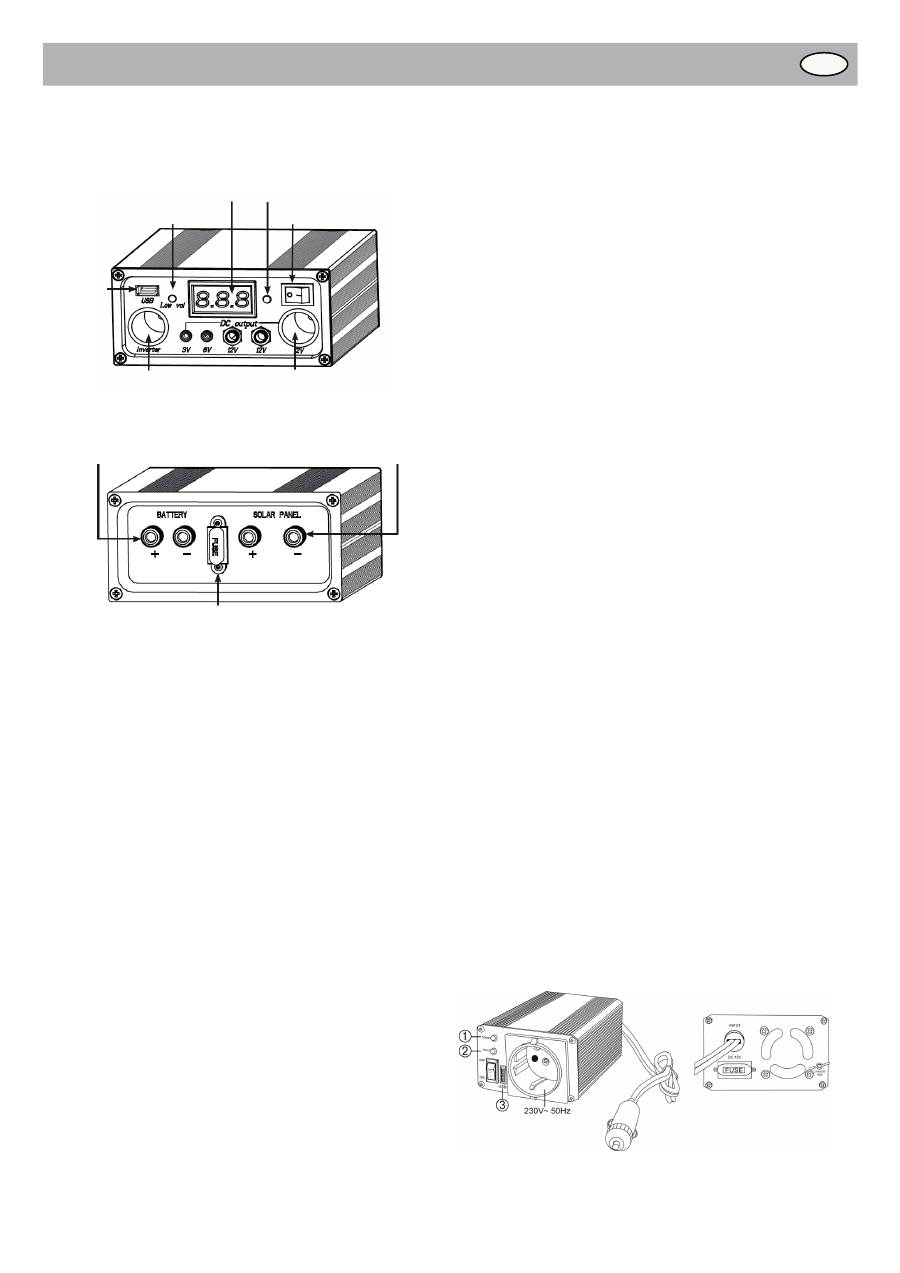

PARTE FRONTAL

Medidor de voltaje digital

Indicador de descarga excesiva

Salida

USB

Interruptor del medidor

de voltaje digital

Salida CLA hembra de 12 V

Salida CLA hembra

del inversor

Interruptor de

encendido/apagado

PARTE POSTERIOR

Conexión a la batería

Conexión al panel solar

Fusible

●

No

 utilice el regulador de carga

sin

 las baterías apropiadas

(12 V

≥

 33 Ah)

, de lo contrario pueden producirse daños en los

aparatos conectados.

●

  Asegúrese de que la conexión a este regulador de carga esté

bien

fi

 jada.

●

  El regulador de carga debe estar encendido para activar todas

sus funciones.

●

  Incluye un medidor de voltaje digital para mostrar el voltaje de

la batería en tiempo real. Incluye también un interruptor para

encender la pantalla digital únicamente cuando sea necesario

para ahorrar electricidad.

●

  El regulador de carga proporciona las siguientes protecciones

para mantener el sistema en perfectas condiciones de funcio-

namiento:

A.

Protección de descarga excesiva:

 Si el nivel de electrici-

dad de la batería baja demasiado (por debajo de 11±0.3 V),

el regulador de carga cortará automáticamente el suministro

eléctrico para evitar que se produzca una descarga excesi-

va. El indicador “Low vol” de la parte frontal del regulador de

carga estará encendido. El suministro se reanudará cuando

el voltaje de la batería vuelva a subir a 12 V. Desconecte la

aplicación y cargue la batería por completo.

B.

Protección de carga excesiva:

 Si el nivel de electricidad

sube demasiado (por encima de 14,0-14,5 V), el controlador

del sistema cortará la entrada de corriente para evitar daños

en la batería. Ésta se reanudará cuando el voltaje de la

batería baje a 13,5 V.

C.

Protección de sobrecarga:

Si la potencia de salida sube

demasiado, el fusible del controlador del sistema se fundi-

rá para evitar daños en el controlador. En este caso, será

necesario sustituir el fusible para que vuelva a funcionar el

controlador (fusible de coche 10 A – rojo).

Conexión de las tomas:

Parte frontal

Salida de CC:

1 adaptador de encendedor de 12 V: Se puede utilizar para

suministrar corriente a aplicaciones que cuenten con un

adaptador de encendedor.

2 conectores de CC de 12 V (6,3 mm)

1 conector de CC de 6 V (3,5 mm)

1 conector de CC de 3 V (3,5 mm)

Inversor

1 adaptador de encendedor para conectar el inversor de

energía:

Esta salida toma corriente directamente de la batería recar-

gable y no está controlada por el regulador de carga solar.

USB

1 salida USB (CC de 5 V): Se puede utilizar para cargar dis-

positivos electrónicos que obtienen suministro eléctrico de

un puerto USB (reproductor de MP3, teléfono móvil, etc.).

Voltímetro digital

●

 Pantalla

●

 Interruptor de encendido/apagado

Parte posterior

●

 Fuse

●

 Terminal de conexión “BATTERY”

●

 Terminal de conexión “SOLAR”

Inversor de energía

●

Sólo para utilizar con los consumidores adecuados

(230 V AC, máx 150 W, forma sinusoidal modi

fi

 cada).

●

¡Sólo conectar al enchufe un inversor de energía (tenga

en cuenta la carga máxima)! No conectar otros dispositi-

vos, de lo contrario la batería se descargará totalmente

y podrá dañarse.

●

Primero  conecte el convertidor de energía al regulador de

carga solar (enchufe de conexión del convertidor de energía).

No conecte el inversor de energía al enchufe de conexión

de 12 V. Ya que existe el peligro de que el regulador de

carga incorporado se queme.

●

Encienda el inversor de energía como fuente y entonces

el consumidor.

Atención:

 Al conectar un aparato con motor o compresor

al inversor de energía, asegúrese de que el pico de potencia

del inversor de energía corresponda alrededor de 3 veces

la potencia nominal del aparato eléctrico, ya que la corriente

de entrada es mucho mayor que el valor nominal del aparato.

Si existe un voltaje de batería demasiado bajo el inversor de

energía emite un pitido, apague el equipo conectado, separe

el inversor de energía y recargue la batería.

●

El inversor de energía emite un pitido cuando el rendimiento

general del dispositivo conectado supera la potencia de salida

del inversor de energía.

●

Esto también se produce cuando la temperatura del inversor

de energía supera los 65°C por un uso prolongado.

PARTE FRONTAL                                         PARTE TRASERA

Indicadores de estado

Indicador (1) verde „POWER“ encendido: El inversor de energía

está encendido y listo. Indicador verde „POWER“ apagado: Inversor

de energía apagado

Indicador (2) rojo „FAULT“ encendido: Fallo de funcionamiento
