Utilizzo/Funzionamento

Regolatore di carica solare

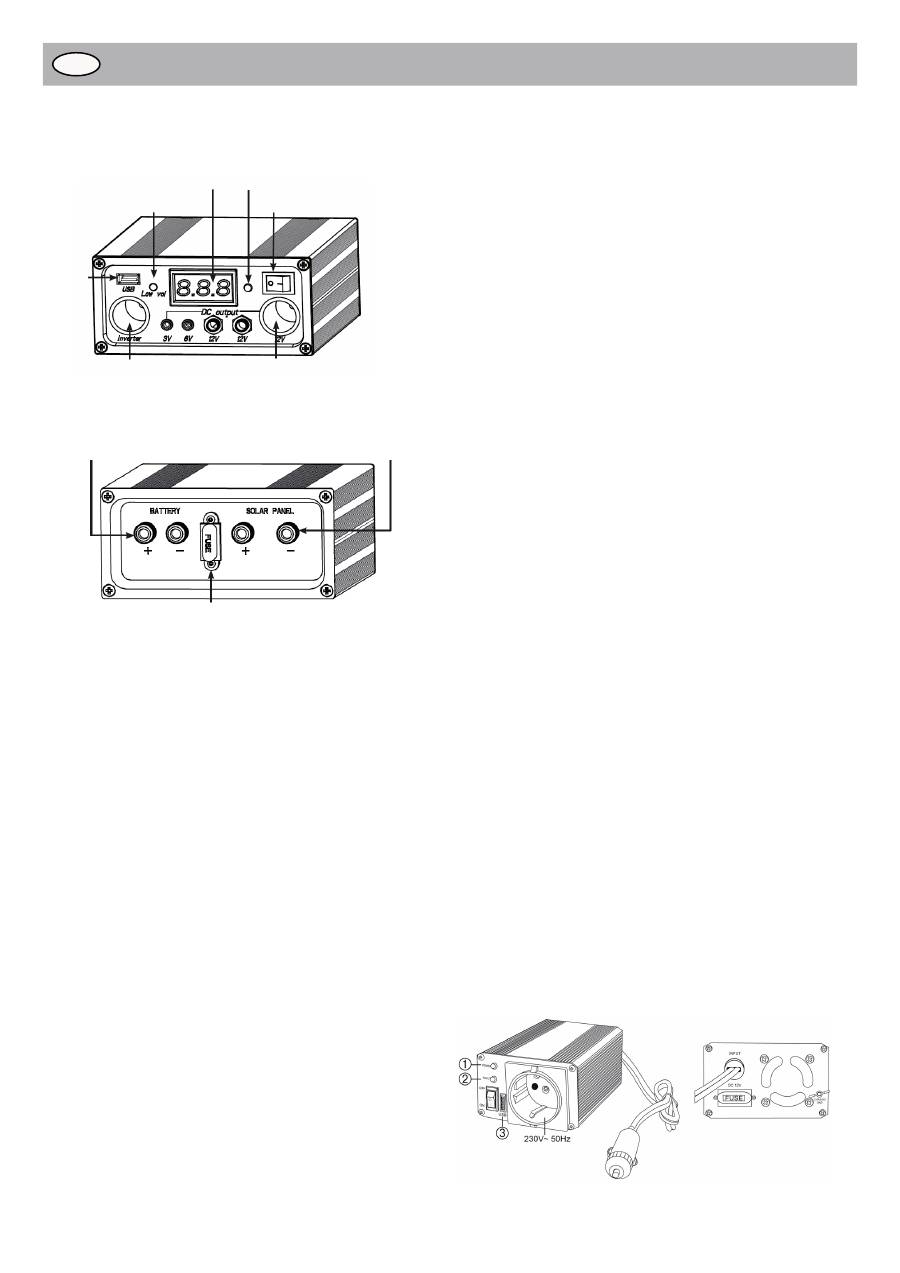

PARTE ANTERIORE

Voltmetro digitale

Indicatore sovradiscarica

uscita

USB

Interruttore voltmetro digitale

Uscita femmina CLA 12 V

Uscita femmina

inverter CLA

Interruttore ON/OFF

PARTE POSTERIORE

Coll. a batteria

Coll. a pannello solare

Fusibile

●

  Il regolatore di carica

non

 può essere messo in funzione

senza

 una batteria ricaricabile adeguata

(12 V

≥

 33 Ah)

,

poiché, diversamente, potrebbero subentrare dei difetti sugli

apparecchi collegati.

●

  Controllare che il collegamento al regolatore di carica sia

a tenuta e sicuro.

●

  Il regolatore di carica deve essere acceso af

fi

 nché siano attiva-

te tutte le sue funzioni.

●

  È incluso un voltmetro digitale che mostra la tensione della bat-

teria in tempo reale. È possibile premere un tasto per attivare

il display digitale all’occorrenza e risparmiare elettricitá.

●

  Il regolatore di carica fornisce le seguenti protezioni per mante-

nere il corretto funzionamento del sistema:

A.

Protezione sovrascaricamento:

 quando il livello di elettrici-

tà della batteria scende troppo (inferiore a 11±0,3 V),

il regolatore di carica solare scollega automaticamente

l’uscita di potenza per impedire che la batteria si scarichi.

L’indicatore “Low vol”- nella parte anteriore del regolatore

di carica si accende. L’uscita dell’applicazione si riattiva

quando la batteria torna a 12 V. Scollegare l’apparecchio

e caricare completamente la batteria.

B.

Protezione sovracaricamento:

 quando il livello di elettricità

della batteria diventa eccessivo (superiore a 14,0-14,5 V),

la centralina del sistema scollega automaticamente l’ingresso

potenza per impedire che la batteria subisca danni.

L’ingresso dal modulo solare si riattiva quando la tensione

della batteria scende a 13,5 V.

C.

Protezione sovraccarico:

quando la potenza in uscita

diventa eccessiva, il fusibile della centralina del sistema

salta per prevenire danni alla centralina. Sostituire il fusibile

per riportare la centralina in condizioni di esercizio (fusibile

veicolo 10 A – rosso).

Prese di collegamento:

Lato anteriore

Uscita CC:

1 presa adattatore accendisigari 12 V: Può essere utilizzata

per alimentare le applicazioni con adattatore accendisigari.

2 prese connettore CC 12 V (6,3 mm)

1 presa connettore CC 6 V(3,5 mm)

1 presa connettore CC 3 V (3,5 mm)

Inverter

1 presa adattatore accendisigari per effettuare il collega-

mento dell’inverter di potenza:

Questa uscita assorbe potenza direttamente dalla batteria

ricaricabile e non è regolata del regolatore di carica solare.

USB

1 presa uscita USB (5 V CC): Può essere utilizzata per

ricaricare apparecchi elettronici che assorbono potenza da

porta USB (lettore MP3, telefono cellulare, ...).

Voltmetro digitale

●

 Display

●

 Interruttore ON/OFF

Parte posteriore

●

 Fuse

●

 Morsetto di collegamento “BATTERY”

●

 Morsetto di collegamento “SOLAR”

Inverter di potenza

●

Da mettere in funzione esclusivamente con i consumatori

adatti (230 V AC, mass. 150 W, forma sinusale modi

fi

 cata).

●

Collegare solo l’inverter di potenza con la scatola

dell’inverter (rispettare il carico massimo)! Non si devono

collegare altri apparecchi visto che altrimenti la batteria

potrebbe essere completamente scaricata e dunque

danneggiata.

●

Colleghi innanzitutto l’inverter di potenza al regolatore di carica

solare (scatola di collegamento dell’inverter di potenza).

Faccia attenzione a non collegare l’inverter di potenza

con la scatola di collegamento da 12 V. Si corre infatti il

pericolo di bruciare il controller di carica montato al suo

interno.

●

Accenda prima l’inverter di potenza come fonte e poi il

consumatore.

Cautela:

 Nel caso del collegamento di un apparecchio

con un motore o compressore faccia sempre attenzione

al fatto che la prestazione massima dell’inverter di poten-

za deve sempre superare di almeno 3 volte la prestazione

nominale dell’apparecchio elettrico visto che la corrente di

accensione risulta molto più alta rispetto al valore nominale

dell’apparecchio.

●

Nel caso di una tensione troppo bassa della batteria l’inverter

di potenza emette un tono di segnalazione. Spenga dunque

l’apparecchio collegato, scolleghi l’inverter di potenza e ricari-

chi la batteria.

●

L’inverter di potenza emette un tono di segnalazione quando

la prestazione complessiva dell’apparecchio da mettere in

funzione supera la prestazione di partenza dell’inverter

di potenza.

●

Ciò avviene anche quando la temperatura dell’inverter

di potenza a causa dell’uso prolungato supera i 65 °C.

FRONTE                                                       RETRO

Indicazioni di stato

Indicazione verde “POWER“ (1) accesa: Inverter di potenza acces-

so e pronto all’uso. Indicazione verde “POWER” spenta: inverter di
