Chip LED-Leuchte

Chip LED Light

A Bedienungsanleitung .......................................... 3

D Operating Instructions

......................................... 8

G Mode d’emploi

................................................... 13

M Handleiding

..................................................... 18

J Manuale di istruzioni

........................................... 23

S Bruksanvisning

.................................................. 28

E Manual de instrucciones

...................................... 33

N Instrukcja obsługi

............................................... 38

B Návod k obsluze

................................................. 43

I Használati útmutató

........................................... 48

T Kullanım talimatı

................................................ 53

F Käyttöohje

........................................................ 58

H Οδηγίε χρήση

................................................. 63

P   

............................. 68

O Manual de instruções

.......................................... 73

C Kasutusjuhend

................................................... 78

R Návod na používanie

........................................... 83

Q Navodilo za uporabo

........................................... 88

K Eksploatavimo instrukcija

.................................... 93

L Lietošanas instrukcija

.......................................... 98

BA_Chip_Leuchte_Stationaer_0472362_1507.indd 1 09.07.15 09:50

1

2

L N

L N

5-10 mm

5-10 mm

3

2

BA_Chip_Leuchte_Stationaer_0472362_1507.indd 2 09.07.15 09:50

2

2

2

2

2

2

2

2

2

2

2

2

Maße: Gewicht: max. proji-

Maße

:

110,5 x 83 x 4 mm 148 x 115 x 105 mm 0,55 kg 0,01 m

110,5 x 83 x 4 mm 180 x 115 x 115 mm 0,7 kg 0,01 m

175 x 135 x 4 mm 165 x 180 x 110 mm 1,05 kg 0,02 m

175 x 135 x 4 mm 233 x 180 x 110 mm 1,2 kg 0,02 m

220,5 x 180,5 x 4mm 212 x 226 x 125 mm 2,0 kg 0,03 m

220,5 x 180,5 x 4mm 267 x 226 x 125 mm 2,2 kg 0,03 m

281,5 x 231 x 4mm 255 x 287 x 150 mm 3,1 kg 0,06 m

281,5 x 231 x 4mm 318 x 287 x 150 mm 3,3 kg 0,06 m

303,5 x 225,5 x 5mm 278 x 312 x 156 mm 4,2 kg 0,07 m

Kabel

Nein

Nein

Nein

Nein

Nein

Nein

Nein

Nein

Nein

: Schutzabdeckung: zierte Fläche:

3m H05RN-F3G1,0 175 x 135 x 4 mm 165 x 180 x 110 mm 1,05 kg 0,02 m

3m H05RN-F3G1,0 110,5 x 83 x 4 mm 180 x 115 x 110 mm 0,7 kg 0,01 m

3m H05RN-F3G1,0 175 x 135 x 4 mm 233 x 180 x 110 mm 1,2 kg 0,02 m

Nein

Ja

Ja

Nein

Nein

Ja

Ja

Nein

Ja

Nein

Ja

Nein

Bewegungs-

melder

:

Schutz-

art

:

Leistung

Bedienungsanleitung Chip LED-Leuchte

:

A

TECHNISCHE DATEN

Schutzklasse: I Nennspannung: 220 – 240V~ 50Hz

Typ

L CN 110 IP65 10W (1 x 10W) IP65

L CN 110 PIR IP44 10W (1 x 10W) IP44

L CN 110 C PIR IP44 10W (1 x 10W) IP44

L CN 120 IP65 20W (1 x 20W) IP65

L CN 120 C IP65 20W (1 x 20W) IP65

L CN 120 PIR IP44 20W (1 x 20W) IP44

L CN 120 C PIR IP44 20W (1 x 20W) IP44

L CN 130 IP65 30W (1 x 30W) IP65

L CN 130 PIR IP44 30W (1 x 30W) IP44

L CN 150 IP65 50W (1 x 50W) IP65

L CN 150 PIR IP44 50W (1 x 50W) IP44

L CN 180 IP65 80W (1 x 80W) IP65

Diese Hochleistungs-LED-Leuchte ist für Beleuchtungszwecke im Innen- und Außenbereich

geeignet und für die Festmontage vor gesehen.

Die Leuchte muss in einer Höhe von weniger als 3 m montiert werden.

Die Leuchte darf nicht für andere Zwecke eingesetzt werden.

3

BA_Chip_Leuchte_Stationaer_0472362_1507.indd 3 09.07.15 09:50

4

Bedienungsanleitung Chip LED-Leuchte

Achtung: Lesen Sie vor der Montage der Leuchte diese Ge-

brauchsanweisung bitte aufmerksam durch und bewahren Sie sie

anschließend gut auf!

SICHERHEITSHINWEISE

1. Die Installation und Wartung der Leuchte muss durch eine

qualizierte Fachkraft erfolgen.

2. Elektroinstallationen dürfen nur unter Einhaltung der Sicher-

heitsvorschriften (VDE 0100 für Deutschland) durchgeführt werden.

3. Schalten Sie vor der Installation und vor Wartungsarbeiten stets

die Spannungsversorgung ab.

4. Die Leuchte muss ordnungsgemäß geerdet werden.

5. Die Leuchte darf ohne alle ordnungsgemäß angebrachten

Dichtungsringe nicht benutzt werden!

6. LED-Leuchten sind extrem hell. Blicken Sie unter keinen Umständen

in den Lichtstrahl der LED Leuchten, da dies bleibende Schäden an

den Augen verursachen kann.

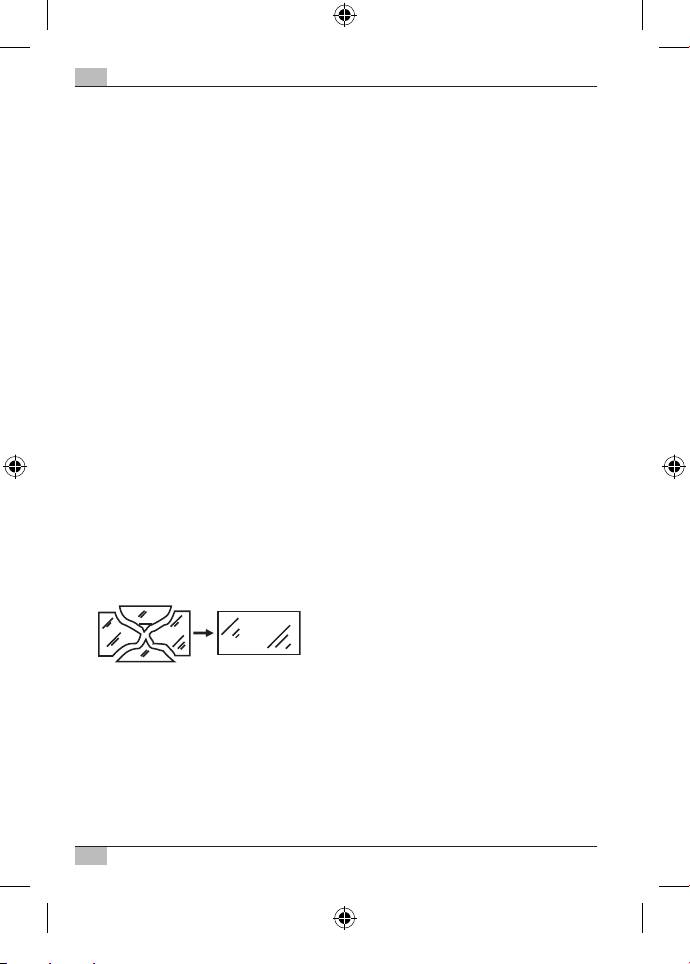

7. Eine zerstörte Schutzabdeckung muss vor weiterer Benutzung

der Leuchte durch eine Original Brennenstuhl Schutzabdeckung

ersetzt werden.

8. Wenn die Netzanschlussleitung der Leuchte beschädigt wird,

muss sie durch eine qualizierte Fachkraft ersetzt werden, um

Gefährdungen zu vermeiden.

MONTAGE UND ANSCHLUSS AN STROMVERSORGUNG

1. Montieren Sie die Lampe nicht auf eine Oberäche, die Vibrationen

ausgesetzt ist.

BA_Chip_Leuchte_Stationaer_0472362_1507.indd 4 09.07.15 09:50

5

Chip LED-Leuchte Bedienungsanleitung

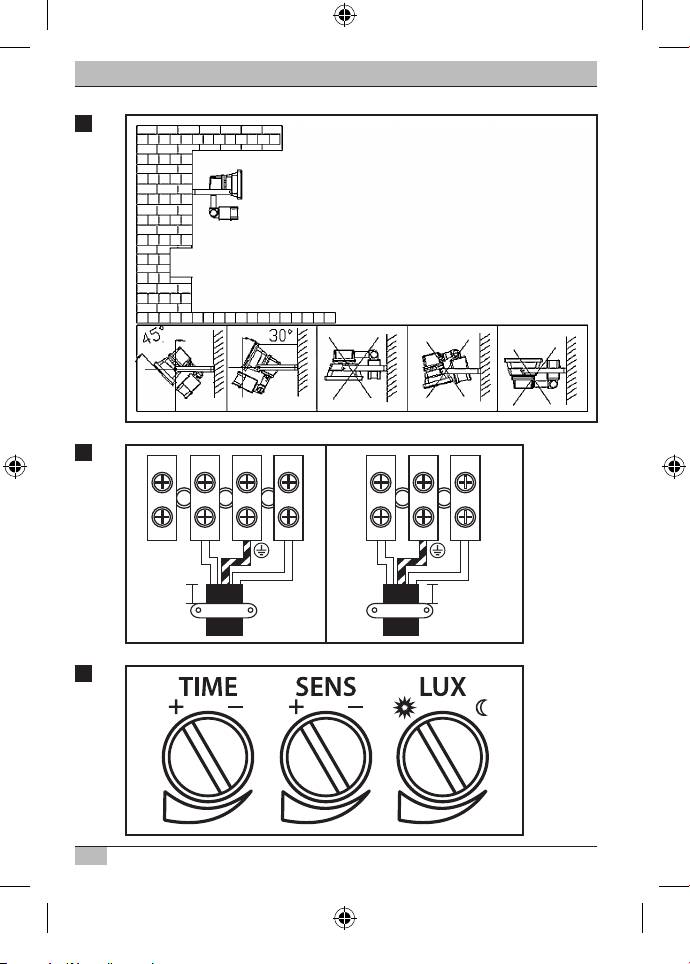

2. Montage-Position: Die Leuchte sollte idealer Weise mit der

Wandhalterung befestigt werden. Eine Leuchte mit Bewe-

gungsmelder darf nur gemäß Abb. 1 befestigt werden.

3. Markieren Sie die Position der Bohrlöcher für die Befestigung

der Wandhalterung und bohren Sie entsprechende Löcher in die

Wand. Befestigen Sie den Bügel mit geeigneten Schrauben an der

Wand.

4. Önen Sie den Anschlusskasten der Leuchte.

5. Führen Sie die Anschlussleitung durch die Kabelverschraubung

und schließen Sie sie entsprechend der Abb.2

(linkes Bild für Typ

L CN 110 PIR IP44, L CN 110 C PIR IP44, L CN 120 PIR IP44,

L CN 120 C PIR IP44, L CN 130 PIR IP44, L CN 150 PIR IP44,

rechtes Bild für Typ

L CN 110 IP65, L CN 120 IP65, L CN 120 C IP65,

L CN 130 IP65, L CN 150 IP65, L CN 180 IP65)

an der Lüsterklemme der Leuchte an (N= blaues Kabel,

Erdungszeichen= grün / gelbes Kabel, L= braunes Kabel).

6. Stellen Sie sicher, dass das Kabel ausreichend durch die

Kabelverschraubung xiert wird.

7. Schrauben Sie die Abdeckung wieder auf den Anschlusskasten.

Achten Sie auf den korrekten Sitz der Dichtung.

8. Stellen Sie die gewünschte Position der Lampe ein und ziehen Sie

die Schrauben fest.

FUNKTIONSBESCHREIBUNG

(nur für Versionen mit Bewegungsmelder)

Diese Lampe ist mit einem Infrarot-Sensor ausgestattet. Sie schaltet

sich automatisch an, wenn der Sensor im Umfeld Bewegungen

feststellt.

BA_Chip_Leuchte_Stationaer_0472362_1507.indd 5 09.07.15 09:50

6

Bedienungsanleitung Chip LED-Leuchte

Richten Sie den Bewegungsmelder möglichst nicht auf Schwimm-

becken, Heizluftabzüge, Klimaanlagen oder Objekte, die starken

Temperaturschwankungen ausgesetzt sind. Vermeiden Sie, den

Bewegungsmelder auf Bäume oder Büsche zu richten oder auf Plätze,

an denen sich oft Haustiere aufhalten könnten.

Beachten Sie bei der Anbringung der Leuchte, dass der Bewe-

gungsmelder am empndlichsten auf Bewegungen reagiert, die quer

durch sein Erfassungsfeld laufen und am wenigsten empndlich bei

Bewegungen, die direkt auf das Gerät zulaufen.

BEWEGUNGSMELDER EINSTELLEN

Auf der Unterseite der Leuchte benden sich drei Regler (siehe Abb. 3).

Zeiteinstellung (TIME):

Mit dem Regler TIME des Bewegungsmelders können Sie eine

beliebige Einschaltzeit zwischen ca. 10 Sekunden und 4 Minuten

wählen, nachdem die letzte Bewegung erfasst wurde. Durch Drehen

des TIME-Reglers im Uhrzeigersinn nimmt die Zeitspanne zu.

Sensitivität (SENS):

Mit diesem Regler kann die Sensitivität oder Empndlichkeit des

Sensors angepasst werden. Durch Drehen des SENS-Reglers im

Uhrzeigersinn nimmt die Empndlichkeit zu.

Lichteinstellung (LUX):

Die Lichteinstellung bestimmt, ab welcher Helligkeit der Sensor

die Leuchte einschaltet. Die Position () zeigt an, dass der Sensor

am Tag und in der Nacht arbeitet, in der Position () arbeitet

der Sensor nur bei Nacht. Zum Einstellen warten Sie, bis die

gewünschte Umgebungshelligkeit erreicht ist. Drehen Sie den

Lichteinstellungsregler LUX ganz auf das Symbol (). Drehen Sie den

Regler langsam in Richtung Symbol (), bis sich die Leuchte durch

Bewegung einschaltet.

Die Leuchte wird sich nun ab der eingestellten Helligkeit beim

Erkennen einer Bewegung einschalten.

BA_Chip_Leuchte_Stationaer_0472362_1507.indd 6 09.07.15 09:50

7

Chip LED-Leuchte Bedienungsanleitung

Bewegungsmelder: passiver Infrarotsensor

Erfassungsbereich: bis zu 12m / bis zu 180 ° (horizontal)

Zeiteinstellung: ca. 10 sec. bis 4min.

WARTUNG UND REINIGUNG

Die Wartung darf nur von einem qualizierten Elektriker durchgeführt

werden.

ACHTUNG: Die LED-Leuchte enthält keine Komponenten, die gewartet

werden müssen. Die LED-Lichtquelle kann nicht ersetzt werden.

Falls nötig muss die gesamte Leuchte ausgetauscht werden.

Verwenden Sie keine Lösungsmittel, ätzende Reinigungsmittel oder

ähnliches. Benutzen Sie zur Reinigung nur ein trockenes oder leicht

angefeuchtetes Tuch.

Elektrogeräte umweltgerecht entsorgen!

Elektrogeräte gehören nicht in den Hausmüll!

Gemäß Europäischer Richtlinie 2012/19/EU über Elektro- und

Elektronikaltgeräte müssen verbrauchte Elektrogeräte getrennt

gesammelt und einer umweltgerechten Wiederverwertung

zugeführt werden.

Möglichkeiten zur Entsorgung des ausgedienten Geräts erfahren

Sie bei Ihrer Gemeinde- oder Stadtverwaltung.

Adressen

Hugo Brennenstuhl GmbH & Co. KG

Seestraße 1 – 3 · D-72074 Tübingen

H. Brennenstuhl S.A.S.

5 rue de l’Artisanat · F-67460 Souelweyersheim

lectra-t ag

Blegistrasse 13 · CH-6340 Baar

www.brennenstuhl.com

BA_Chip_Leuchte_Stationaer_0472362_1507.indd 7 09.07.15 09:50
