Danfoss AVQT (Gen. 2006): SLOVENŠČINA ČESKY POLSKI MAGYAR РУССКИЙ

AVQ, AVQT - PN 16,25

27

 

No

Wymagany

przepływ

Liczba obrotów

ogranicznika

przepływu

No

Požadovaný

průtok

(Počet)

Otáčky škrtícího

nastavovacího

prvku

No

Расчетный расход

перемещаемой среды

Число оборотов

штока дросселя

No

Szükséges

térfogatáram-érték

A fojtó elem

szükséges

fordulatai kifelé

No

Potrebni

pretok

Vrtljaji

omejevalnika

pretoka

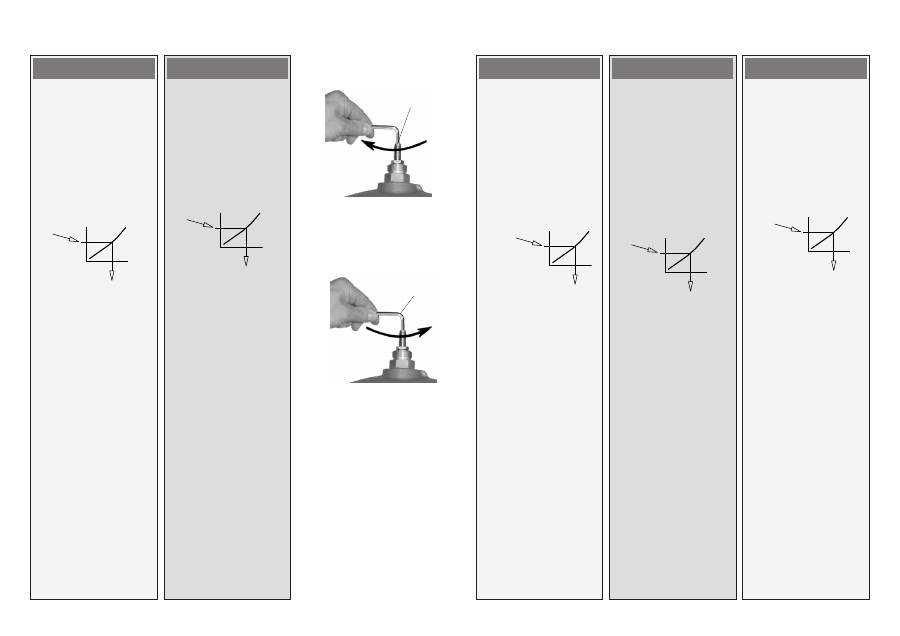

2.  Privijte (v smeri urinega

kazalca) nastavljivi

omejevalnik pretoka



dokler se ne ustavi.

  Ventil je zaprt, ni pretoka.

3.   Izberite krivuljo za

nastavitev pretoka iz

diagrama (glejte naslednjo

stran).

4.  Odvijte (proti smeri

urinega kazalca)

prilagodljivi omejevalnik

pretoka za odčitano število

vrtljajev



.

5.  Nastavitev je končana,

nadaljujte s korakom 3,

stran 29.

Opomba:

Če je sistem v obratovanju,

lahko nastavitev preverite s

pomočjo kalorimetra, glejte

naslednje poglavje.

2.  Zašroubujte až na

doraz (ve směru chodu

hodinových ručiček)

omezovač průtoku



.

  Ventil je nyní uzavřen,

médium neprotéká.

3.  Vyberte z diagramu (viz

následující strana) křivku

nastavení průtoku.

 4.  Omezovač průtoku

vyšroubujte (proti směru

chodu hodinových

ručiček) o daný počet

otáček



.

5.  Po dokončeném nastavení

pokračujte podle kroku 3,

na straně 29.

Poznámka:

Nastavení může být později

při provozu systému

překontrolováno pomocí

měřiče tepla, viz další

kapitola.

2.  Wkręcić (zgodnie z ruchem

wskazówek zegara) aż do

oporu nastawny element

dławiący



.

  Zawór jest zamknięty, nie

ma przepływu.

3.   Wybrać krzywą regulacji

dla danego zaworu (na

następnej stronie).

4.  Wykręcić element

dławiący o odczytaną

liczbę obrotów



.

5.   Nastawa została

wykonana. Dalej wg

punktu 3, str. 29.

Uwaga:

Nastawę można

zweryfikować podczas

pracy układu za pomocą

ciepłomierza – patrz

następny rozdział.

SLOVENŠČINA ČESKY POLSKI MAGYAR РУССКИЙ

2.  Ütközésig csavarja be

(az óramutató járásával

megegyező irányban) a

térfogatáram-korlátozót



Így a szelepen zárja  a

közeg áthaladásának útját.

3.   Keresse ki a megfelelő

térfogatáram-beállító

diagramot (lásd. a

következő oldalt)!

4.  Csavarja ki (az óramutató

járásával ellentétes

irányban) az állítható

térfogatáram-korlátozót

a grafikonból leolvasott

fordulattal



!

5.  Ezzel a beállítást

elvégezte, folytassa

a 29. oldalon található 3.

lépéssel!

Megjegyzés:

Egy hőmennyiségmérővel

a beállítás üzem közben

ellenőrizhető, a következő

bekezdés alapján.

2.  Заверните по часовой

стрелке до упора дроссель

ограничителя расхода



.

Клапан будет закрыт, расход

отсутствует.

3.   Выберите на диаграмме

настроечную кривую (см.

следующую страницу).

4.  Отверните против

часовой стрелки дроссель

ограничителя расхода

на указанное число

оборотов



.

5.  Настройка выполнена,

продолжайте, начиная с

пункта 3 на стр. 29.

Примечание:

Если система включена,

то настройка может

быть проверена

путем использования

теплосчетчика (см.

следующий раздел).
