AVQ, AVQT - PN 16,25

8

ENGLISH DANSK DEUTSCH ESPAÑOL NEDERLANDS

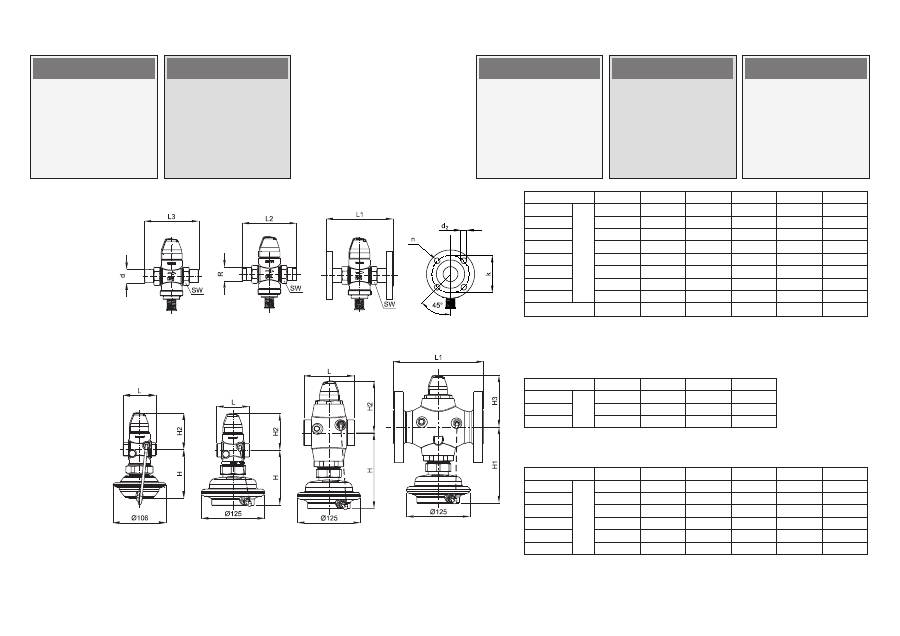

Dimensions, Weights

1)

  Conical ext. thread acc. to

EN 10226-1

2)

  Flanges PN 25, acc. to

EN 1092-2

Mål, vægt

1)

  Konisk udv. gevind iht.

EN 10226-1

2)

  Flanger PN 25 iht.

EN 1092-2

Abmessungen, Gewichte

1)

  Kegeliges Außengewinde

nach EN 10226-1

2)

  Flansche PN 25, nach

EN 1092-2

Dimensiones, Pesos

1)

  Rosca externa cónica acc.

to EN 10226-1

2)

  Bridas PN 25, acc. to

EN 1092-2

Afmetingen, gewicht

1)

  Uitwendige draad volgens

EN 10226-1

2)

  Flenzen PN 25, volgens

EN 1092-2

DN

15

20

25

32

40

50

SW

mm

32 (G ¾A)

41 (G 1A)

50 (G 1¼A)

63 (G 1¾A)

70 (G 2A)

82 (G 2½A)

d

21

26

33

42

47

60

R

1)

½

¾

1

1 ¼

-

-

L1

2)

130

150

160

-

-

-

L2

131

144

160

177

-

-

L3

139

154

159

184

204

234

k

65

75

85

100

110

125

d

2

14

14

14

18

18

18

n

4

4

4

4

4

4

  AVQ (PN16)

AVQ (PN25)

AVQ (PN25)

AVQ (PN25)

  DN 15 - 32

DN 15 - 25

DN 32 - 50

DN 32 - 50

AVQ (PN 16)

DN

15

20

25

32

L

mm

65

70

75

100

H

97

97

97

97

H2

73

73

76

77

AVQ (PN 25)

DN

15

20

25

32

40

50

L

mm

65

70

75

100

110

130

L1

-

-

-

180

200

230

H

109

109

109

150

150

150

H1

-

-

-

150

150

150

H2

73

73

76

103

103

103

H3

-

-

-

103

103

103

Note:

 other flange dimensions - see table for tailpieces

AVQ, AVQT - PN 16,25

9

Note:

 other flange dimensions - see table for tailpieces

Note:

 other flange dimensions - see table for tailpieces

  AVQT (PN25)

AVQT (PN25)

AVT/AVQT

AVT/AVQT

DN 15 - 50

DN 32 -50

DN 32 - 50

DN 32 - 50

AVT/AVQT (PN 25)

DN

15

20

25

32

40

50

L

mm

65

70

75

100

110

130

L1

-

-

-

180

200

230

H

265

265

265

306

306

306

H1

-

-

-

306

306

306

H2

73

73

76

103

103

103

H3

-

-

-

103

103

103

AVQT (PN 25)

DN

15

20

25

32

40

50

L

mm

65

70

75

100

110

130

L1

-

-

-

180

200

230

H

131

131

131

172

172

172

H1

-

-

-

172

172

172

H2

73

73

76

103

103

103

H3

-

-

-

103

103

103

AVQ, AVQT - PN 16,25

10

  

ENGLISH DANSK DEUTSCH ESPAÑOL NEDERLANDS

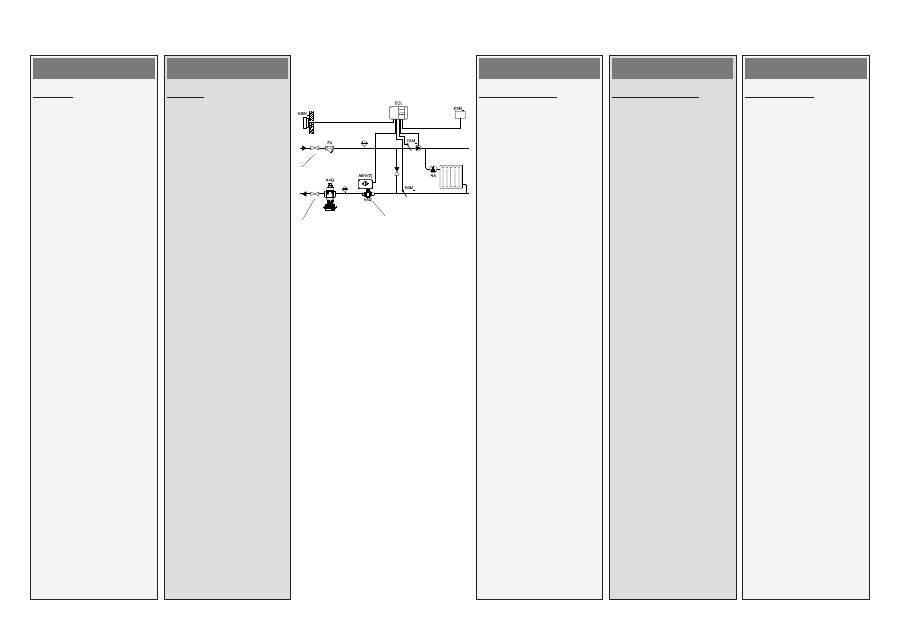

Start-up

Filling the system, first

start-up

1.  Open valves



 in the

system.

2.  Slowly open shut-off

devices



 in the flow

pipeline.

3.  Slowly open shut-off

devices



 in the return

pipeline.

Inbedrijfname

Vullen van het systeem,

eerste inbedrijfstelling

1.  Zet alle afsluiters



 in het

afnamecircuit open.

2.  Draai afsluiter



 in de

aanvoer langzaam open.

3.  Draai afsluiter



 in de

retour langzaam open.

Puesta en marcha

Llenado del sistema,

primera puesta en marcha

1.  Abra las válvulas



 en el

sistema.

2.  Abra lentamente todos los

dispositivos de corte



 en

la tubería de impulsión.

3.  Abra lentamente todos los

dispositivos de corte



 en

la tubería de retorno.

Inbetriebnahme

Füllung der Anlage,

Inbetriebnahme

1.   Ventile in der Anlage



öffnen.

2.  Absperrarmaturen



 im

Vorlauf langsam öffnen.

3.  Abperrarmaturen



 im

Rücklauf langsam öffnen.

Opstart

Påfyldning af systemet,

første opstart

1.   Åbn ventilerne



 i

systemet.

2.  Åbn langsomt for

afspærringsventilerne



 i

flowledningen.

3.   Åbn langsomt for

afspærringsventilerne



 i

returledningen.
