Danfoss AVQT (Gen. 2006): ENGLISH DANSK DEUTSCH ESPAÑOL NEDERLANDS

AVQ, AVQT - PN 16,25

14

ENGLISH DANSK DEUTSCH ESPAÑOL NEDERLANDS

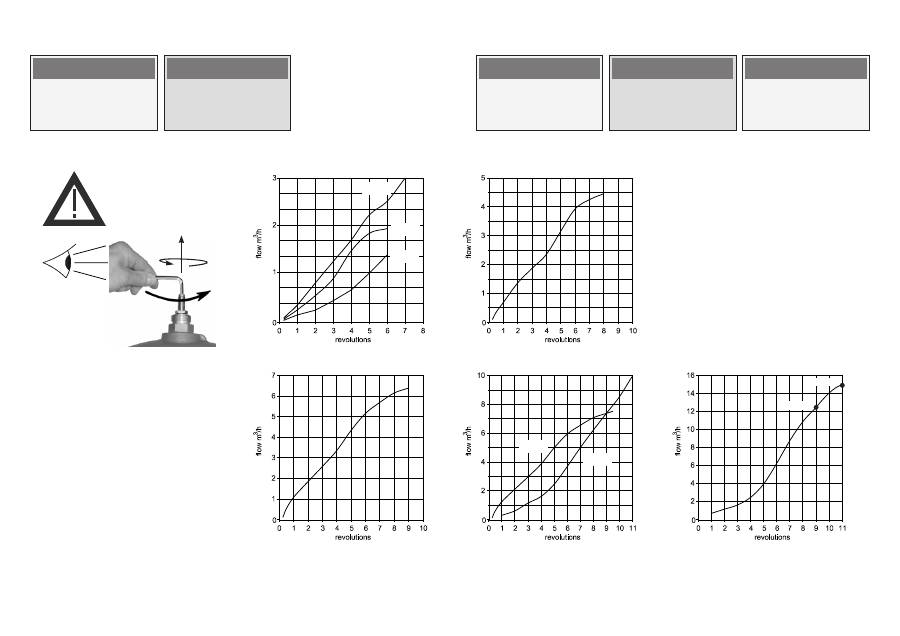

Flow Adjusting Curves

Flow kurver

Einstelldiagramme

Curvas de ajuste de caudal

Debietgrafieken

DN 15

DN 20 k

vs

 6.3

PN 16, PN 25

1 = 360°

1 = 360°

k

vs

 1.6

k

vs

 2.5

k

vs

 4.0

DN 25 k

vs

 8.0

DN 32

DN 40 k

vs

16, 20 / DN 50 k

vs

 20, 25

k

vs

 10

k

vs

 12.5

DN 50

DN 40

AVQ, AVQT - PN 16,25

15

      

ENGLISH DANSK DEUTSCH ESPAÑOL NEDERLANDS

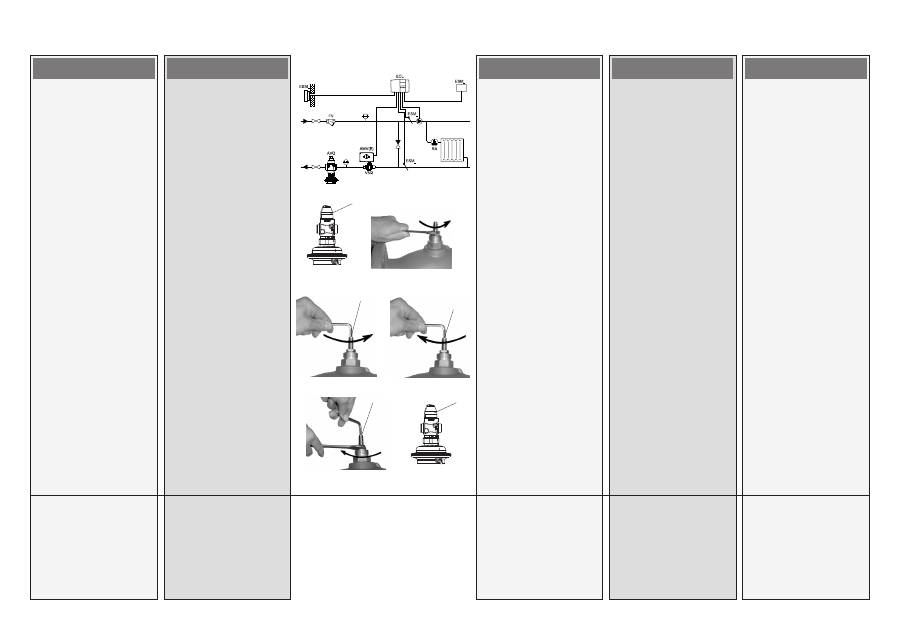

Adjustment with Heat

Meter

Pre-condition:

The system must be in

operation. All units in the

system



 or a bypass must

be completely open.

1.   Unscrew cover



, loosen

counter nut



.

2.  Observe heat meter

indicator.

  Turning to the left

(counter-clockwise)



increases the flow rate.

  Turning to the right

(clockwise)



 reduces the

flow rate.

After the adjustment has

been completed:

3.  Tighten counter nut



.

4.  Screw the cover



 in and

tighten.

5.   Cover may be sealed.

Temperature setting

(relevant only at AVQT

controllers)

See instruction for temperature

actuator AVT.

Justering vha. varmemåler

Forudsætning:

Systemet skal være i drift. Alle

enheder i systemet



 eller en

bypass skal være helt åbne.

1.   Skru hættemøtrikken af

løsn kontramøtrikken



.

2.  Hold øje med

varmemålerens viser.

  Drejes til venstre (mod

uret)



, øges flowet.

   Drejes til højre (med uret)



, reduceres flowet.

Efter endt justering:

3.   Spænd

kontramøtrikken



.

4.  Skru hættemøtrikken



 i

og spænd den.

5.   Plomber evt.

hættemøtrikken.

Indstilling af temperatur

(kun relevant ved AVQT

regulatorer)

Se instruktioner for

temperaturaktuator AVT.

Einstellung mit

Wärmezähler

Voraussetzung:

Die Anlage muss in Betrieb

sein. Die Armaturen in der

Anlage



 oder ein Bypass

müssen vollständig offen

sein.

1.   Kappe abschrauben



 ,

Kontermutter lösen



.

2.  Anzeige des Wärmezählers

beachten.

  Linksdrehung



 erhöht

den Volumenstrom.

  Rechtsdrehung



reduziert den

Volumenstrom.

Nach abgeschlossener

Einstellung:

3.  Kontermutter



festziehen.

4.  Kappe



 aufschrauben

und festziehen.

5.   Kappe kann plombiert

werden.

Temperatureinstellung

(maßgebend nur bei AVQT

Reglern)

Siehe Bedienungsanleitung für

den Thermostaten AVT.

Ajuste con medidor de calor

Condición previa:

El sistema debe estar

funcionando. Todas las

unidades del sistema



o bypass deben estar

completamente abiertas.

1.   Desatornille el

capuchón



 , afloje la

tuerca.

2.  Observe el indicador del

medidor de calor.

  Girando a la izquierda

(sentido contrario a

las agujas del reloj)



aumenta el caudal

  Girando a la derecha (en

el sentido de las agujas

del reloj)



 se reduce el

caudal.

Después de haber

completado el ajuste:

3.  Apretar la tuerca



.

4.  Atornillar el capuchón



 y

apretarlo.

5.   El capuchón puede

sellarse.

Ajuste de temperatura

(relevante solo en reguladores

AVQT)

Véase las instrucciones del

actuador  de temperatura AVT.

Instelling met warmtemeter

Voorwaarde:

Het systeem moet in bedrijf

zijn. Alle afsluiters (ook van

evt. bypass)



 in het afname

circuit moeten volledig open

staan.

1.   Draai de afdekkap



 open

en maak de contramoer



los.

2.  Kijk naar de warmtemeter.

  Linksom draaien (tegen

de klok in)



 verhoogt het

debiet.

  Rechtsom draaien (met de

klok mee)



 verlaagt het

debiet.

Nadat de instelling is gedaan:

3.  Zet de contramoer vast



.

4.  Plaats de afdekkap



 en

draai hem vast.

5.   Afdekkap kan verzegeld

worden.

Temperatuurinstelling

(alleen voor AVQT regelaars)

Zie instructies voor AVT

temperatuurregelaar.
