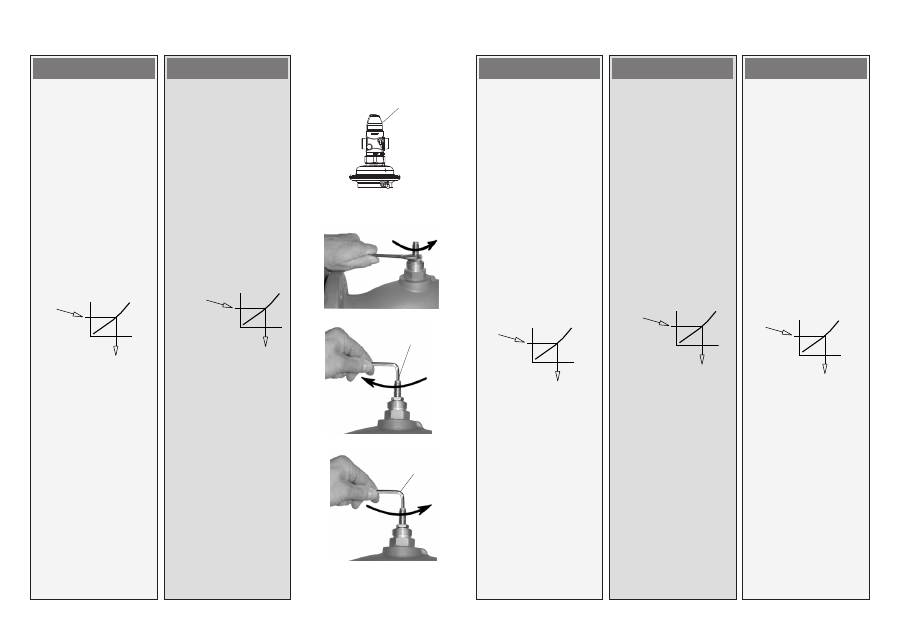

Adjustment with flow

adjusting curves

The system don’t need to be

active for being adjusted.

1.  Unscrew cover



 loosen

counter nut



.

2.  Screw (clockwise)

adjustable flow

restrictor



 in up to its

stop.

Valve is closed, no flow.

3.   Select flow adjusting curve

in the diagram (see next

page).

4.  Unscrew (counter-

clockwise) the adjustable

flow restrictor by

determined number of

revolutions



.

5.  Adjustment is completed,

continue with step 3,

page 15.

Note:

  The setting may be verified

with help of a heat meter if

the system is in operation,

see next section.

Instelling met behulp van

debietgrafieken

Het systeem hoeft niet in

bedrijf te zijn om in te kunnen

stellen

1.  Draai de afdekkap



 open

en maak de contramoer



los.

2.  Draai de instelbare

debietbegrenzer



 met de

klok mee tot de aanslag.

  De afsluiter is nu dicht, er

is geen doorstroming.

3.   Selecteer de juiste

instelgrafiek (zie volgende

blz.)

4.  Open de debietbegrenzer

het aantal gevonden

omwentelingen (tegen de

klok in)



.

5.  Het debiet is nu ingesteld,

ga door met stap 3, blz. 15.

Opmerking:

  Als het systeem in bedrijf is

kan de instelling eventueel

gecontroleerd worden

met behulp van een

warmtemeter, zie volgende

paragraaf.

Ajuste con curvas de caudal

El sistema no necesita estar

activo para el ajuste.

1.  Desatornille el

capuchon



 afloje la

tuerca



.

2.  Atornille (en el sentido

de las agujas del reloj)el

limitador de caudal

ajustable



 hasta que se

pare.

  La válvula está cerrada, no

caudal.

3.   Seleccione la curva que

se ajusta al caudal en

el diagrama(ver página

siguiente).

4.  Desatornille (en sentido

contrario a las agujas del

reloj) el limitador que

caudal ajustable según el

determinado número de

vueltas



.

5.  El ajuste está completado,

continúe con el paso 3,

página 15

Nota:

El ajuste puede verificarse

con ayuda de un medidor

de calor si el sistema está

en funcionamiento, vea la

sección siguiente.

Einstellung mit

Einstelldiagramm

Die Anlage muss zur

Einstellung nicht in Betrieb

sein.

1.  Kappe abschrauben



Kontermutter



 lösen

2.  Eintselldrossel



bis zum Anschlag

hineindrehen (mit der

Uhrzeigerrichtung).

  Ventil wird geschlossen,

kein Durchfluss.

3.   Einstelldiagramm (siehe

nächste Seite) auswählen.

4.  Einstelldrossel um diese

Anzahl Umdrehungen

herausdrehen



.

5.  Die Einstellung ist

abgeschlossen, weiter  mit

Schritt 3,  Seite 15.

Hinweis:

Die Einstellung kann bei

in Betrieb genommener

Anlage über einen

Wärmezähler überprüft

werden, siehe nächsten

Abschnitt.

Justering vha flow kurverne

Systemet behøver ikke være

aktivt for at blive justeret.

1.   Skru hættemøtrikken



 af,

løsn kontramøtrikken



.

2.  Skru den justerbare

flowbegrænser



 i (med

uret) til stoppunktet.

Ventilen er lukket, intet

flow.

3.   Vælg flowkurve i

diagrammet (se næste

side).

4.  Skru den justerbare

flowbegrænser ud (mod

uret) med det fastlagte

antal omdrejninger



.

5.   Indstillingen er færdig,

fortsæt med trin 3, side 15.

Bemærk:

Indstillingen kan verificeres

vha. en varmemåler, hvis

systemet er i drift, se næste

afsnit.
