Danfoss AVQT (Gen. 2006): ENGLISH DANSK DEUTSCH ESPAÑOL NEDERLANDS

AVQ, AVQT - PN 16,25

12



Δp

v



ENGLISH DANSK DEUTSCH ESPAÑOL NEDERLANDS

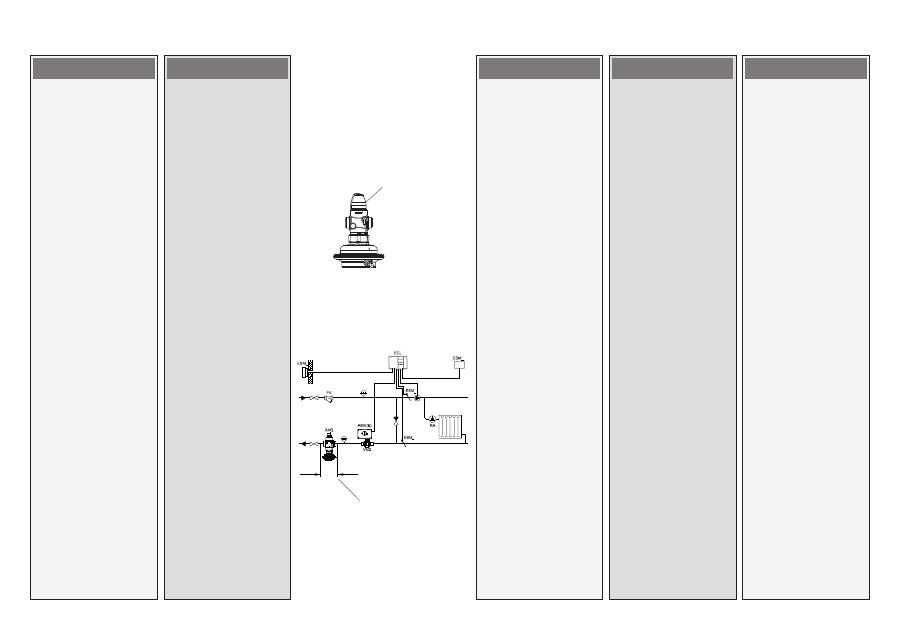

Settings

Flow Rate Setting

The flow rate is adjusted

by means the setting of

adjustable flow restrictor



.

There are two possibilities:

1.  Adjustment with the flow

adjusting curves,

2.  Adjustment with heat

meter, see page 15.

Pre-condition

(min. diff. pressure over the

valve)

At the maximum flow rate,

the pressure difference Δp

v



across the control valve must

be at least:

Δp

min

 = 0.5 bar

Instellingen

Instellen van het debiet

Het debiet wordt afgeregeld

met de instelbare

debietbegrenzer



.

Er zijn twee mogelijkheden:

1.  Instelling met behulp van

debietgrafieken

2.  Instelling met behulp van

warmtemeter, zie blz. 15.

Voorwaarde

(minimum drukverschil over

de afsluiter)

Bij het maximum debiet is

een drukverschil over de

regelafsluiter nodig van

minimaal:

Δp

min

 = 0.5 bar

Ajustes

Ajuste del caudal

El caudal se ajusta mediante

el limitador de caudal

ajustable



.

Existen dos posiblidades:

1.  Ajuste con las curvas de

caudal,

2.  Ajuste con el medidor de

calor, ver pág 15.

Condición previa

(min. presión diferencial

sobre la válvula)

En el caudal máximo, la

presión diferencial Δp

v



 a

través de la válvula de control

debe ser al menos:

Δp

min

 = 0.5 bar

Einstellung Sollwerte

Einstellung Volumenstrom

Die Einstellung des

Volumenstroms erfolgt über

die Einstellung des Hubes der

Einstelldrossel



.

Es gibt zwei Möglichkeiten:

1.  Einstellung mit

Einstelldiagramm,

2.  Einstellung mit

Wärmezähler, siehe

Seite 15.

Voraussetzung

(Min. Differenzdruck über

dem Ventil)

Die Druckdifferenz Δp

v



über dem Regelventil muss

bei max. Volumenstrom

mindestens betragen:

Δp

min

 = 0.5 bar

Indstilling af sætpunkter

Indstilling af flowet

Flowet justeres gennem

indstillingen af den justerbare

flowbegrænser



.

Der er to muligheder:

1.   Justering vha. de

flowjusterende kurver

2.  Justering vha. varmemåler,

se side 15.

Forudsætning

(min. differenstryk over

ventilen)

Ved det maksimale flow skal

trykdifferencen Δp

v



 over

ventilen være mindst:

Δp

min

 = 0,5 bar
