Brennenstuhl Multifunction Detector WMV Plus: Manual de instruções

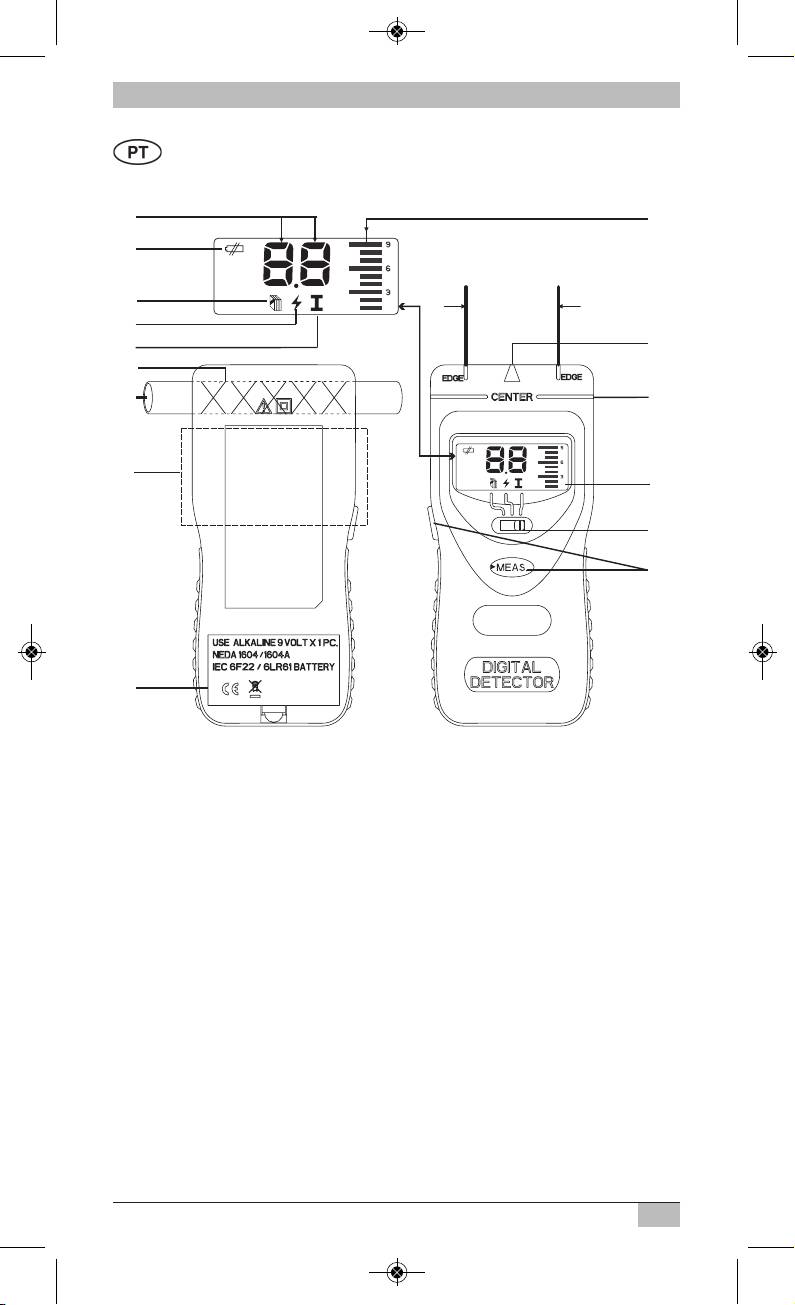

 Indicação numérica

 Indicação com a pilha fraca

 Madeira

 Tensão alterna

 Metal

 Área do sensor, metal

 Objecto em metal

 Área do sensor, tensão alterna

 Compartimento da pilha

 Indicação do gráfico por barra

 Ponto de marcação, madeira

 Ponto de marcação, metal

 Indicação LCD

 Interruptor de selecção

 Tecla de comando

 Área do sensor, madeira

33

Manual de instruções

Manual de instruções WMV Plus

Colocar a pilha:

Retire a cobertura da pilha e insira uma nova pilha (pilha em bloco

alcalina de 9V DC). Preste atenção à polaridade correcta.

Se surgir a indicação da pilha ' ' na janela de indicação, é

necessário substituir a pilha. Ao remover pilhas gastas, observe

impreterivelmente as disposições locais legais.

Localização de barras de madeira

1. Desloque o interruptor de selecção »« para a

esquerda para seleccionar a função »Localização

de madeira«.

2. Coloque o aparelho na parede. Prima e mantenha a

tecla de comando »« premida (no lado ou à

frente) e aguarde, até a indicação LCD indicar

»00«, estando a calibragem terminada e o apare-

lho pronto a funcionar.

3. Movimente o aparelho lentamente e

uniformemente para o lado.

4. Continue a movimentar o detector ao longo da superfície, até os

números aumentarem na indicação, ou seja, 01, 02, 03…,

acompanhado por um som de aviso cada vez mais rápido.

Páre o movimento quando os valores numéricos se reduzirem.

5. Movimente o detector lentamente para trás, até o

valor de medição indicado aumentar novamente

para o valor mais elevado.

Depois solte a tecla de comando »«.

6. Utilize um lápis para assinalar o local que

encontrou.

34

O valor de medição aumenta Valor de medi-

ção máximo

»10«

Valor de

medição

máximo

»10«

Lápis

WMV Plus Manual de instruções

O

BSERVAÇÕES:

1. O aparelho não é adequado para ser utilizado em paredes ou tectos

isolados com elementos contendo fibra de metal ou em paredes de

ripas e superfícies com um reboco grosso.

2. É importante verificar novamente a posição da barra através de

mais medições.

3. Quanto ao objecto indicado na parede também pode tratar-se, p.

ex., de uma linha de corrente, um tubo ou semelhante. Por isso,

deve prestar-se muita atenção aí ao perfurar, serrar ou colocar

pregos, pois pode acertar-se num tubo ou cabo eléctrico. Para ir

pelo seguro, devem efectuar-se mais medições nos modos »Metal«

e »Tensão alterna«.

4. Mantenha a sua mão livre afastada do aparelho quando está em

funcionamento para se evitarem interferências e faltas de

exactidão.

Localização de metal

1. Desloque o interruptor de selecção »« para a

direita para seleccionar a função »Metal«.

2. Coloque o aparelho na parede. Prima e mantenha a

tecla de comando »« premida (no lado ou à

frente) e aguarde, até a indicação LCD indicar

»00«, estando a calibragem terminada e o apare-

lho pronto a funcionar.

3. Movimente o aparelho lentamente e

uniformemente para o lado.

Objecto metálico

O valor de medição aumenta

Valor de medição

máximo

4. Continue a movimentar o detector ao longo da superfície, até os

números aumentarem na indicação, ou seja, 01, 02, 03…, acompanhado

por um som de aviso cada vez mais rápido. Páre o movimento quando

os valores numéricos se reduzirem.

35

Manual de instruções WMV Plus

5

. Movimente o detector lentamente para trás, até o

V

alor de medição

máximo

valor de medição indicado aumentar novamente

para o valor mais elevado.

Depois solte a tecla de comando »«.

6. Utilize um lápis para assinalar o local que

Lápis

encontrou.

OBSERVAÇÕES:

1. O aparelho não é adequado para a localização em paredes ou tectos

que estão isolados com elementos contendo fibra de metal.

2. O aparelho não consegue localizar tubos de água em plástico.

3. As linhas eléctricas em tubos de isolamento em PVC ou metal são

indicadas como »Metal«.

4. A profundidade até à qual o aparelho consegue localizar metal

depende do tipo de material e do tamanho do objecto. Os objectos

maiores podem ser localizados em profundidades maiores.

Localização de tensão alterna

1. Desloque o interruptor de selecção »« para a

posição central para seleccionar a função »Tensão

alterna«.

2. Mantenha o detector afastado do objecto de verifi-

cação e outras fontes de tensão. Prima e mantenha

a tecla de comando »« premida (do lado ou à

frente) e aguarde, até a indicação LCD indicar

»00«, estando a calibragem terminada e o aparelho

pronto a funcionar.

3. Conduza o aparelho sobre o objecto de teste

como, p. ex., tomadas de corrente, fechas, cabos,

etc. Os números crescentes na indicação, ou seja,

01, 02, 03… e um som de aviso rápido indicam

uma tensão -alterna. Observe a posição da área do

sensor »«

.

36

WMV Plus Manual de instruções

Redução da sensibilidade através de calibragem múltipla

Proceda como no passo 1 e 2 da respectiva função de localização.

Movimente lentamente e uniformemente o aparelho para o lado, até

os números subirem na indicação.

Se já se encontrar muito próximo do aparelho, pode surgir a indicação

»– –«, acompanhada de um gráfico de barra a piscar » «. Se ainda

desejar determinar o local do objecto com mais precisão, pode

calibrar novamente o aparelho soltando e premindo a tecla de

comando »«. Aguarde, até surgir a indicação LCD »00« (a

sensibilidade está agora reduzida).

Continue a movimentar lentamente o aparelho no mesmo sentido

como anteriormente. A indicação começa a partir de »00« a subir

para valores mais elevados, até o aparelho ter determinado ao

pormenor a posição exacta do objecto. Se necessário, esta nova

calibragem pode ser utilizada múltiplas vezes.

Dados técnicos:

- Tensão de funcionamento: Tensão contínua 9 V, pilha em bloco

alcalina (não incluída)

- Profundidade máx. de detecção (diferente consoante a constituição

da parede e o tamanho do objecto):

a) Madeira: até 40 mm

b) Tensão alterna: aprox. 30-50 mm (a 230 VAC)

c) Metal: aprox. 50-80 mm

- Desactivação: Desactivação imediata ao libertar a tecla de comando.

Remoção

Remover os aparelhos eléctricos de forma ecológica!

Os aparelhos eléctricos não pertencem ao lixo doméstico. De

acordo com a directiva europeia 2002/96/CE sobre aparelhos

usados eléctricos e electrónicos, -

os aparelhos eléctricos usados devem ser recolhidos em separado e

ser conduzidos à reciclagem ecológica. Poderá ficar a saber quais as

possibilidades para a remoção do aparelho usado junto da sua junta

ou câmara.

Danos ambientais devido à remoção errada das pilhas!

As pilhas não pertencem ao lixo doméstico. Podem conter

metais pesados tóxicos e estão submetidos ao tratamento de

lixos especiais. Por isso, entregue as pilhas gastas num local de

recolha da sua junta.
