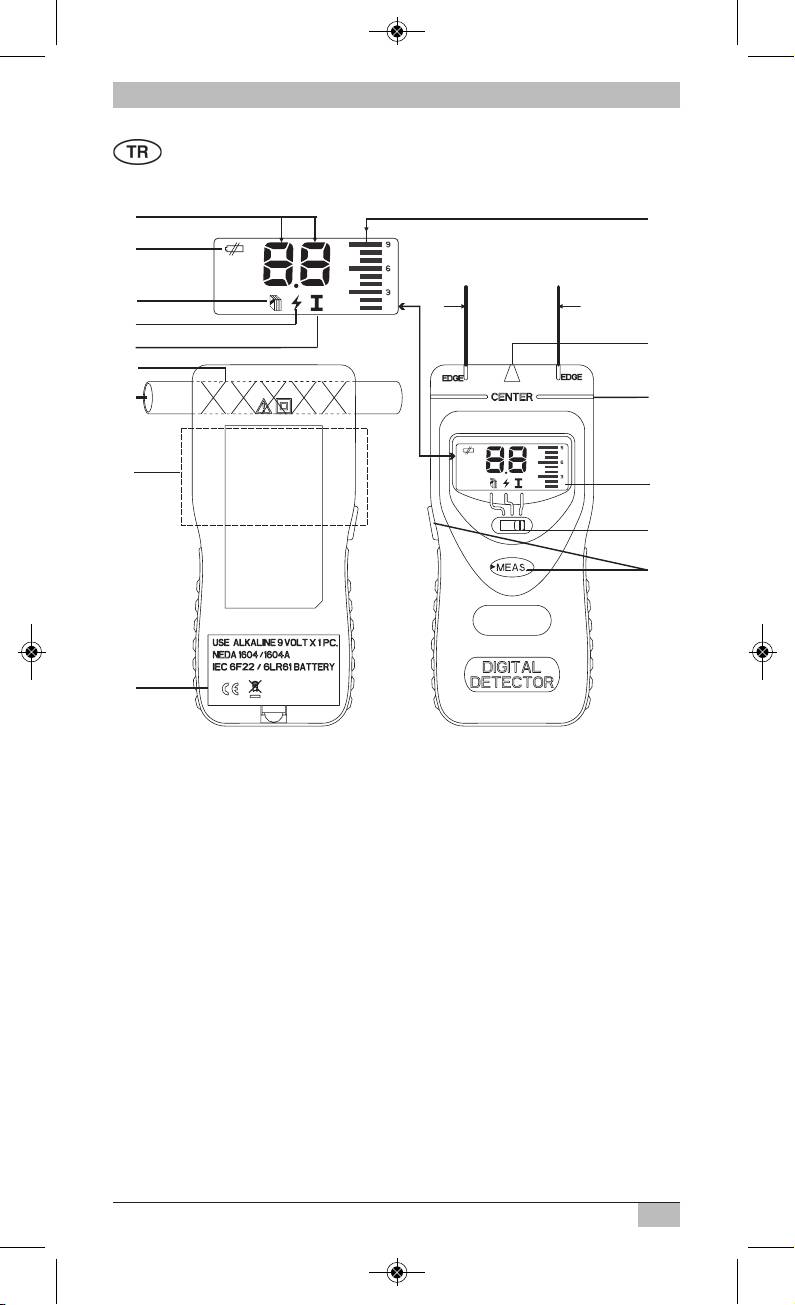

Brennenstuhl Multifunction Detector WMV Plus: Kullanım kılavuzu

 Numaralı gösterge

 Zayıf pil göstergesi

 Ahşap

 Dalgalı elektrik akımı

 Metal

 Sensör alanı metal

 Metal obje

 Sensör alanı dalgalı elektrik akımı

 Pil kutusu

 Sütun grafik-göstergesi

 İşaretleme noktası ahşap

 İşaretleme noktası metal

 LCD-Gösterge

 Seçenek şalteri

 Yönlendirme tuşu

 Sensör alanı ahşap

53

Kullanım kılavuzu

Kullanım kılavuzu WMV Plus

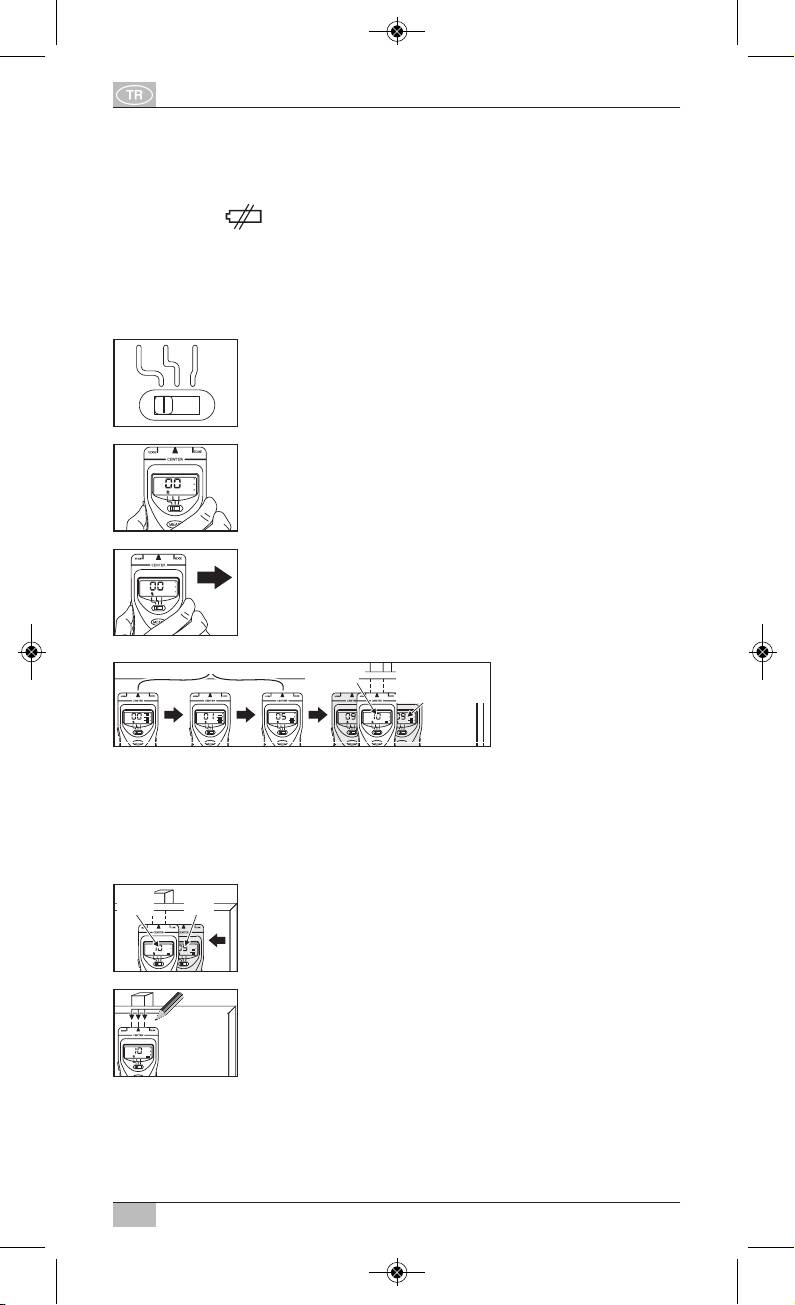

Pilin yerleştirilmesi:

Pil kapağını sökün ve yerine yeni bir pil (V DC Alkalin Blok Pili)

yerleştirin. Doğru polariteye dikkat edin.

Pil göstergesi ' ' gösterge penceresinde görünür ise, yeni bir pil

yerleştirilmelidir. Kullanılmış pillerin tasnifinde yerel yasal yönetmelikleri

dikkate alınız.

Ahşap sütunun yerinin tespit edilmesi

. Seçenek şalteri »« ile, »Ahşap tespit etme« fonksi-

yonunu seçmek için, şalteri sola çekiniz.

. Cihazı duvara dayayın. Kullanım tuşuna »« basın ve

LED göstergesi »« görünene kadar basılı (ya yan-

dan ya da önden) tutun. Böylece kalibrasyon tamam-

lanıp, cihaz çalışır duruma hazır hale gelir.

. Cihazı yavaş ve düzenli bir şekilde yana doğru

hareket ettirin.

. Detektörü yüzeyi hizasında, sayılar yükselmeye başlayıncaya kadar

hareket ettirmeye devam edin, yani , , …, aynı zamanda

hızlanan sinyal seside duyulmalıdır. Görünen sayı değerleri azalırsa,

hareketi durdurun.

. Görünen ölçüm değeri tekrar en yüksek değere

ulaşması için, detektörü yavaşça geriye doğru

hareket ettirin. Akabinde kullanım tuşuna »«

basmayı sonlandırın.

. Yeri işaretlemek için, bir kurşun kalem kullanın.

54

Ölçüm değeri artıyor

En yüksek

ölçüm değeri

>>10<<

En yüksek

ölçüm değeri

>>10<<

Kurşun kalem

WMV Plus Kullanım kılavuzu

NOTLAR:

. Bu cihaz, metal iplik içerikli elementlerle izole edilmiş ya da taht duvar

üstünde ve kalın tabakalı yüzeyler olan duvar ve tavanlar için uygun

değildir.

. Sütunun yeri başka ölçümlerle de kontrol edilmelidir.

. Göstergede duvar içinde görünen obje bir elektrik hattı, boru ya da

benzeri de olabilir. Bu nedenle bu noktayı delerken, testere ile keser-

ken ya da çivi çakarken çok dikkatli olmak gerekir çünkü bir boruya ya

da elektrik hattına denk gelinebilir. İşi garantilemek için »Metal« ve

»Dalgalı elektrik akımı« modlarında başka ölçümlerde yapılmalıdır.

. Cihaz çalışırken serbest elinizi cihazdan uzak tutun, böylece

enterferanslar ve hatalar engellenebilir.

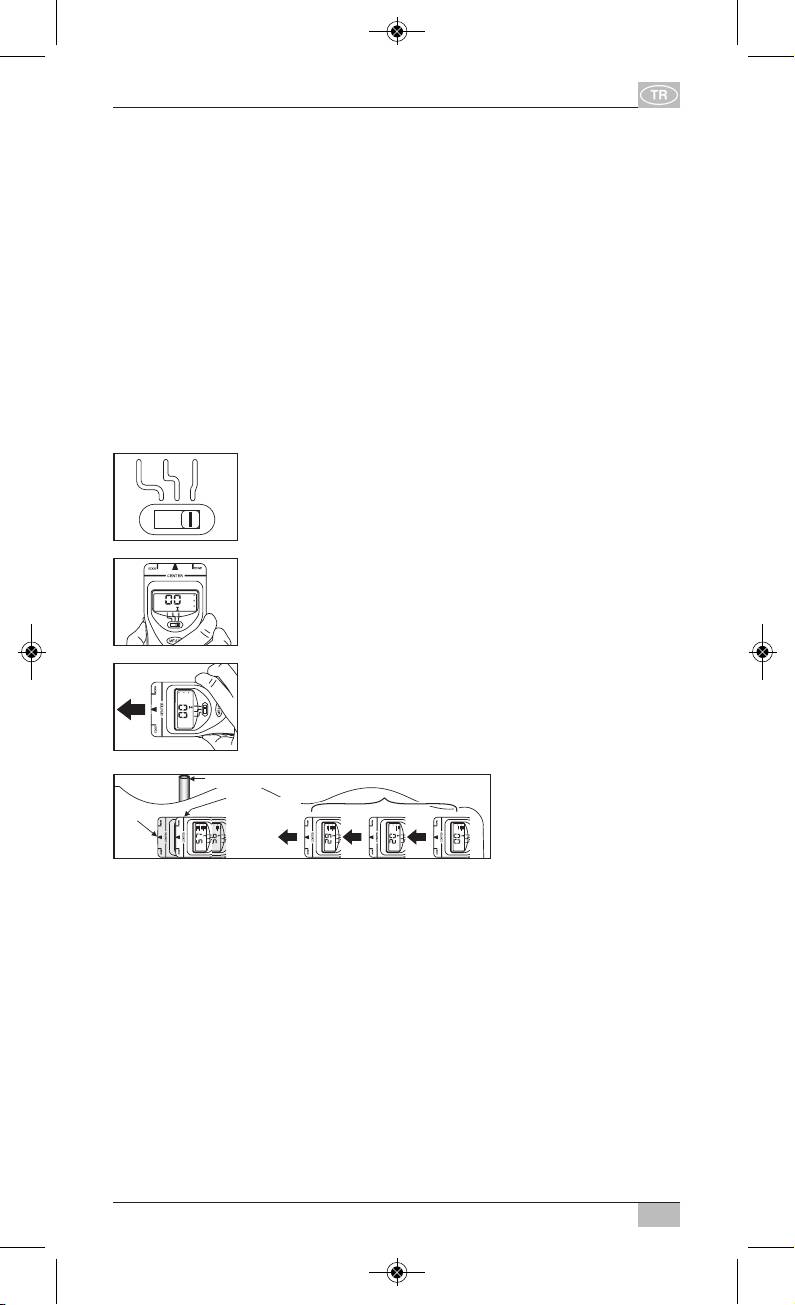

Metal yerin tespit edilmesi

. Seçenek şalteri »« ile, »metal« fonksiyonunu

seçmek için, şalteri sağa çekiniz.

. Cihazı duvara dayayın. Kullanım tuşuna »« basın ve

LED göstergesi »« görünene kadar basılı (ya

yandan ya da önden) tutun. Böylece kalibrasyon

tamamlanıp, cihaz çalışır duruma hazır hale gelir.

. Cihazı yavaş ve düzenli bir şekilde yana doğru

hareket ettirin.

Metal obje

Ölçüm değeri artıyor

En yüksek ölçüm

değeri

. Detektörü yüzeyi hizasında, sayılar yükselmeye başlayıncaya kadar hare-

ket ettirmeye devam edin, yani , , …, aynı zamanda hızlanan sinyal

seside duyulmalıdır. Görünen sayı değerleri azalırsa, hareketi durdurun.

55

Kullanım kılavuzu WMV Plus

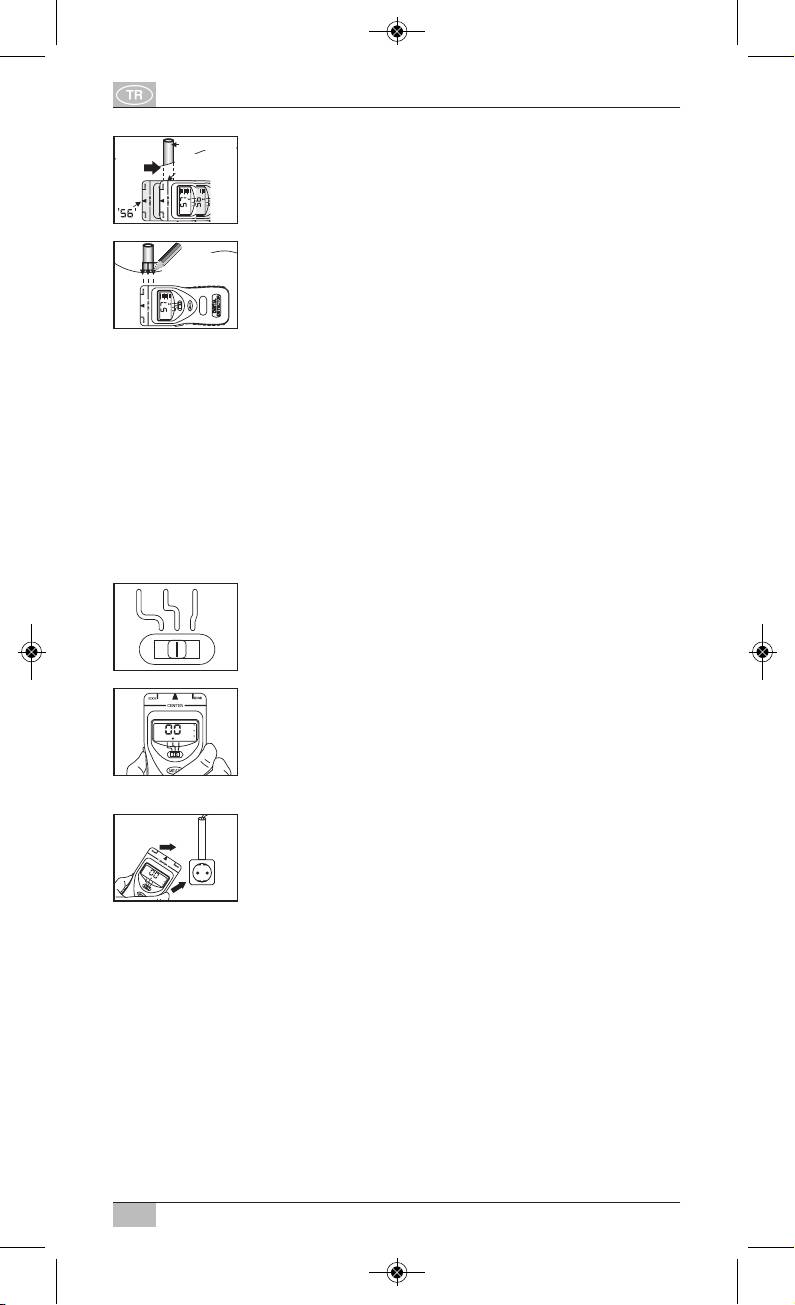

. Görünen ölçüm değeri tekrar en yüksek değere

En yüksek

ölçüm değeri

ulaşması için, detektörü yavaşça geriye doğru

hareket ettirin. Akabinde kullanım tuşuna »«

basmayı sonlandırın

. Yeri işaretlemek için, bir kurşun kalem kullanın.

K

urşun

kalem

NOTLAR:

. Cihaz, metal iplik içerikli elementlerle izole edilmiş duvar ve tavanlar

için uygun değildir.

. Cihaz plastik su borularını bulamaz.

. Elektrik hatlarının içindeki PVC ya da metal içerikli izolasyon boruları

»metal« olarak görüntülenir.

. Cihazın kaç metrede metali bulacağı, malzemenin ve objenin büyük-

lüğü ile ilgilidir. Daha büyük objeler daha derinlerde tespit edilebilir.

Dalgalı elektrik akımın tespit edilmesi

. Seçenek şalteri »« ile, »dalgalı elektrik akımı«

fonksiyonunu seçmek için, şalteri ortaya çekiniz.

.

Detektörü kontrol objesinden ve başka gerilim kay-

naklarından uzak tutun. Kullanım tuşuna »« basın

ve LED göstergesi »« görünene kadar basılı (ya

yandan ya da önden) tutun. Böylece kalibrasyon

tamamlanıp, cihaz çalisir duruma hazır hale gelir

.

. Cihazı, priz ya da tesisat gibi kontrol objesinin

üzerinden geçirin. Göstergede yükselen değerler

yani , , … ve hızlanan sinayl sesi dalgalı

elektrik akımına işaret eder. Bu sırada sensör alanın

»« durumunu dikkate alınız

.

56

WMV Plus Kullanım kılavuzu

Birçok kez yapılan kalibrasyondan dolayı hassasiyetin

azalması

Yer tespit fonksiyonun . ve . adımlarını uygulayın.

Cihazı yavaş ve düzenli bir şekilde göstergede sayılar görünene kadar

yana doğru hareket ettirin.

Objeye çok yakınsanız » «, yanıp sönen sütun grafiği eşliğinde göster-

gede »– –« görünür. Objenin yerini daha detaylı bir şekilde tespit etmek

isterseniz, cihazın kullanım tuşunu »« bırakıp tekrar basarak yeniden

kalibre edebilirsiniz. LCD göstergesi »« gösterene kadar bekleyin

(hassasiyet şimdi azaldı).

Cihazı yavaşça bir önceki yöne hareket ettirmeye devam edin. Cihaz

objenin yerini tam olarak belirleyinceye kadar, gösterge »« den daha

yüksek değerlere yükselmeye başlar. Gerekirse bu yeni kalibrasyon

birçok kez kullanılabilir.

Teknik bilgiler:

- Çalışma gerilimi:  V sabit gerilim, Alkalin-Blok-Pil (içinde bulunmuyor)

- Mak. Tanımlama derinliği (Duvarın yapısına ve objenin büyüklüğüne

göre değişkenlik)

a) Ahşap:  mm’e kadar

b) Dalgalı elektrik akımı: yaklaşık - mm ( VAC’de)

c) Metal: yaklaşık - mm

- Kapatma: Kullanım tuşu serbest bırakıldığı an, hemen kapanma.

TASFİYE

Elektrikli eşyaları çevre kurallarına göre tasfiye edin! Elektrikli

cihazlar ev çöpüne atılmaz!

Elektrik – elektronik eski cihazlarla ilgili Avrupa normları

//EG gereğince, kullanılmış elektrikli cihazlar ayrıştırılarak

saklanmalı ve çevreye uygun geri dönüşümü sağlanmalıdır. Cihazın

tasfiyesi ile ilgili imkanlar için belediye yönetimlerine başvurabilirsiniz

Pil ve akülerin hatalı tasfiyeden dolayı oluşan çevre kirliliği!

Pil ve aküler ev çöpüne altılamaz. Ağır metal içerebilirler ve özel

çöp olarak işlem görür. Bu nedenle kullanılmış pilleri yerel toplama

yerlerine teslim ediniz.
