Brennenstuhl Multifunction Detector WMV Plus: Handleiding

 Numerieke weergave

 Weergave bij lage batterij

 Hout

 Wisselspanning

 Metaal

 Sensorbereik metaal

 Metalen object

 Sensorbereik wisselspanning

 Batterijvak

 Weergave in balkengrafiek

 Markeringspunt hout

 Markeringspunt metaal

 Lcd-weergave

 Selectieschakelaar

 Bedieningsknop

 Sensorbereik hout

18

Handleiding

WMV Plus Handleiding

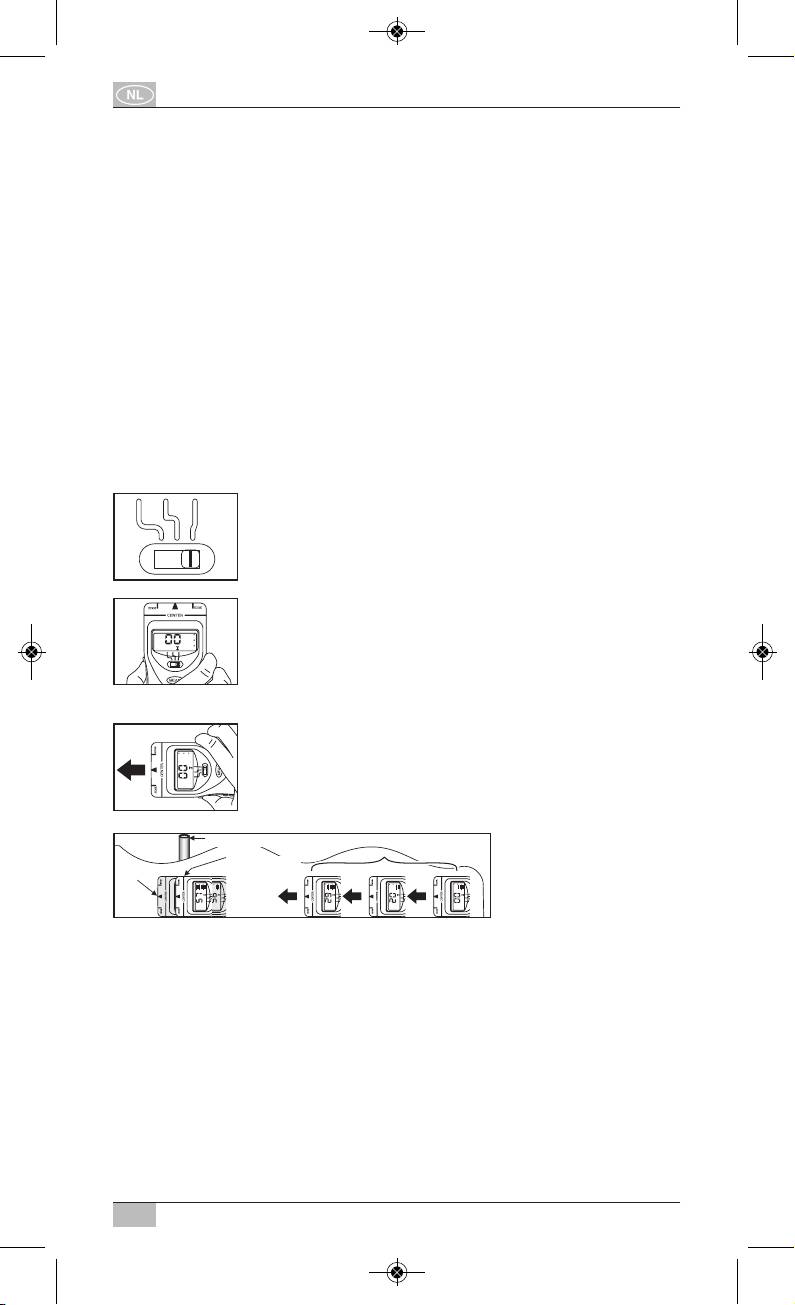

Plaatsen van de batterij:

Verwijder het deksel van het batterijvakje en plaats er een nieuwe

batterij (9V DC alkaline blokbatterij) in. Zorg voor een juiste polariteit.

Wanneer de batterijweergave ' ' in het display verschijnt, moet de

batterij vervangen worden. Leef bij de afvalverwijdering van de ver-

bruikte batterij de lokale wettelijke reglementen na.

Detecteren van houtbalken

1. Schuif de selectieschakelaar »« naar links om de

functie »Houtdetectie« te selecteren.

2. Plaats het apparaat op de muur. Druk op de bedie-

ningsknop »



« (aan de zijkant ofwel vooraan) en

houd deze ingedrukt tot er op het lcd-scherm de

weergave »00« verschijnt, wat erop duidt dat het

kalibreren voltooid is en het apparaat gebruiksklaar is.

3. Beweeg het apparaat langzaam en gelijkmatig

zijwaarts.

4. Beweeg de detector verder langs het oppervlak tot de getallen in

het display beginnen te stijgen - 01, 02, 03,... - begeleid van een

steeds sneller luidende signaaltoon. Stop met bewegen wanneer de

weergegeven waarde vermindert.

5. Beweeg nu de detector langzaam achterwaarts

tot de meetwaarde terug op het hoogste niveau

staat. Laat vervolgens de bedieningsknop »« los

.

6. Markeer met een potlood de vindplaats.

19

Meetwaarde stijgt Hoogste meet-

waarde »10«

Hoogste

meetwaarde

»10«

Potlood

Handleiding WMV Plus

O

PMERKINGEN:

1. Het apparaat is niet geschikt voor gebruik op muren of plafonds die

geïsoleerd zijn met elementen die metaalvezels bevatten, of op

lattenwanden en oppervlakken met dik pleisterwerk.

2. Het is belangrijk dat de plaats van de balk nogmaals door aanvul-

lende metingen wordt gecontroleerd.

3. Het gedetecteerde object in de muur kan ook bv. een elektrische

leiding, een waterleiding of dergelijke zijn. Daarom moet men bij het

boren, zagen of inkloppen van spijkers, uiterst voorzichtig zijn, want

men zou een water- of elektrische leiding kunnen raken. Voor alle

veiligheid moeten aanvullende metingen in de modus »Metaal« en

»Wisselspanning« uitgevoerd worden.

4. Houd uw vrije hand weg van het apparaat wanneer dit in werking is,

om interferentie en onnauwkeurigheden te vermijden.

Metaaldetectie

1. Schuif de selectieschakelaar »« naar rechts om

de functie »Metaal« te selecteren.

2. Plaats het apparaat op de muur. Druk op de bedie-

ningsknop »



« (aan de zijkant ofwel vooraan) en

houd deze ingedrukt tot er op het lcd-scherm de

weergave »00« verschijnt, wat erop duidt dat het

kalibreren voltooid is en het apparaat gebruiksklaar is.

3. Beweeg het apparaat langzaam en gelijkmatig

zijwaarts.

Metalen object

Meetwaarde stijgt

Hoogste meet-

waarde

4. Beweeg de detector verder langs het oppervlak tot de getallen in het

display beginnen te stijgen - 01, 02, 03,... - begeleid van een steeds snel-

ler luidende signaaltoon. Stop met bewegen wanneer de weergegeven

waarde vermindert.

20

WMV Plus Handleiding

5

. Beweeg nu de detector langzaam achterwaarts

H

oogste meet-

waarde

tot de meetwaarde terug op het hoogste niveau

staat. Laat vervolgens de bedieningsknop »« los

6. Markeer met een potlood de vindplaats.

Potlood

OPMERKINGEN:

1. Het apparaat is niet geschikt voor detectie in wanden of plafonds

die met metaalvezelhoudende elementen geïsoleerd werden.

2. Het apparaat kan geen kunststof waterleidingen detecteren.

3. Stroomleidingen in PVC of metalen isolatiebuizen, worden als

»Metaal« aangeduid.

4. De diepte tot waarop het apparaat metaal kan detecteren, hangt of

van de aard van het materiaal en de grootte van het object. Grotere

objecten kunnen op grotere dieptes gedetecteerd worden.

Detecteren van wisselspanning

1. Schuif de selectieschakelaar »« naar het midden

om de functie «Wisselspanning« te selecteren.

2. Houd de detector weg van het te controleren object

en andere spanningsbronnen. Druk op de bedie-

ningsknop »« (aan de zijkant ofwel vooraan) en

houd deze ingedrukt tot er op het lcd-scherm de

weergave »00« verschijnt, wat aanduidt dat het kali-

breren voltooid is en het apparaat gebruiksklaar is.

3. Beweeg het apparaat over het te controleren

object, bv. het stopcontact, de stekker, leidingen

enz. Stijgende cijfers in het display - 01, 02, 03,… -

en een sneller luidende signaaltoon wijzen op

wisselspanning. Let daarbij op de plaats van het

sensorbereik »«.

21

Handleiding WMV Plus

Verminderen van de gevoeligheid door meervoudig

kalibreren

Voer stappen 1 en 2 uit van de desbetreffende detectiefunctie.

Beweeg het apparaat langzaam en gelijkmatig zijwaarts tot de cijfers

in het display stijgen.

Wanneer u zich nabij het object bevindt, kan de weergave »--« ver-

schijnen, samen met een een knipperende balkengrafiek » «. Indien

u de plaats van het object nog nauwkeuriger wil bepalen, kunt u het

apparaat opnieuw kalibreren door de bedieningsknop «« los te laten

en opnieuw in te drukken. Wacht tot het lcd-scherm »00« toont (de

gevoeligheid is nu verminderd).

Beweeg het apparaat langzaam verder in dezelfde richting als voordien.

De weergave begint nu te stijgen van »00« naar hogere waarden, tot

het apparaat de exacte positie van het object bepaald heeft. Indien

nodig kan deze herkalibrering meerdere malen worden uitgevoerd.

Technische informatie:

- Voedingsspanning: 9V gelijkspanning, alkaline blokbatterij (niet inbe-

grepen)

- Max. detectiediepte (kan verschillen naargelang de aard van de muur

en de grootte van het object):

a) Hout: tot 40 mm

b) Wisselspanning: ca. 30-50 mm (bij 230 VAC)

c) Metaal: ca. 50-80 mm

- Uitschakeling: Onmiddellijke uitschakeling wanneer de bedienings-

knop losgelaten wordt.

Afvalverwijdering

Elektrische apparaten milieuvriendelijk verwijderen!

Elektrische apparaten horen niet bij het gewone huisvuil! Con-

form de Europese richtlijn 2002/96/EG betreffende elektrische

en elektronische apparatuur moeten afgedankte elektrische

apparaten gescheiden ingezameld worden en op een milieuduurzame

manier gerecycleerd worden. Vraag bij uw gemeentebestuur naar de

mogelijkheden voor het verwijderen van afgedankte apparaten.

Het verkeerd verwijderen van batterijen kan het milieu

beschadigen!

Batterijen horen niet bij het gewone huisvuil! Ze kunnen giftige

zware metalen bevatten en moeten gescheiden verwijderd worden.

Geef daarom de lege batterijen af bij het inzamelpunt van uw

gemeente.
