Brennenstuhl Multifunction Detector WMV Plus: Instrucciones de empleo
Instrucciones de empleo: Brennenstuhl Multifunction Detector WMV Plus

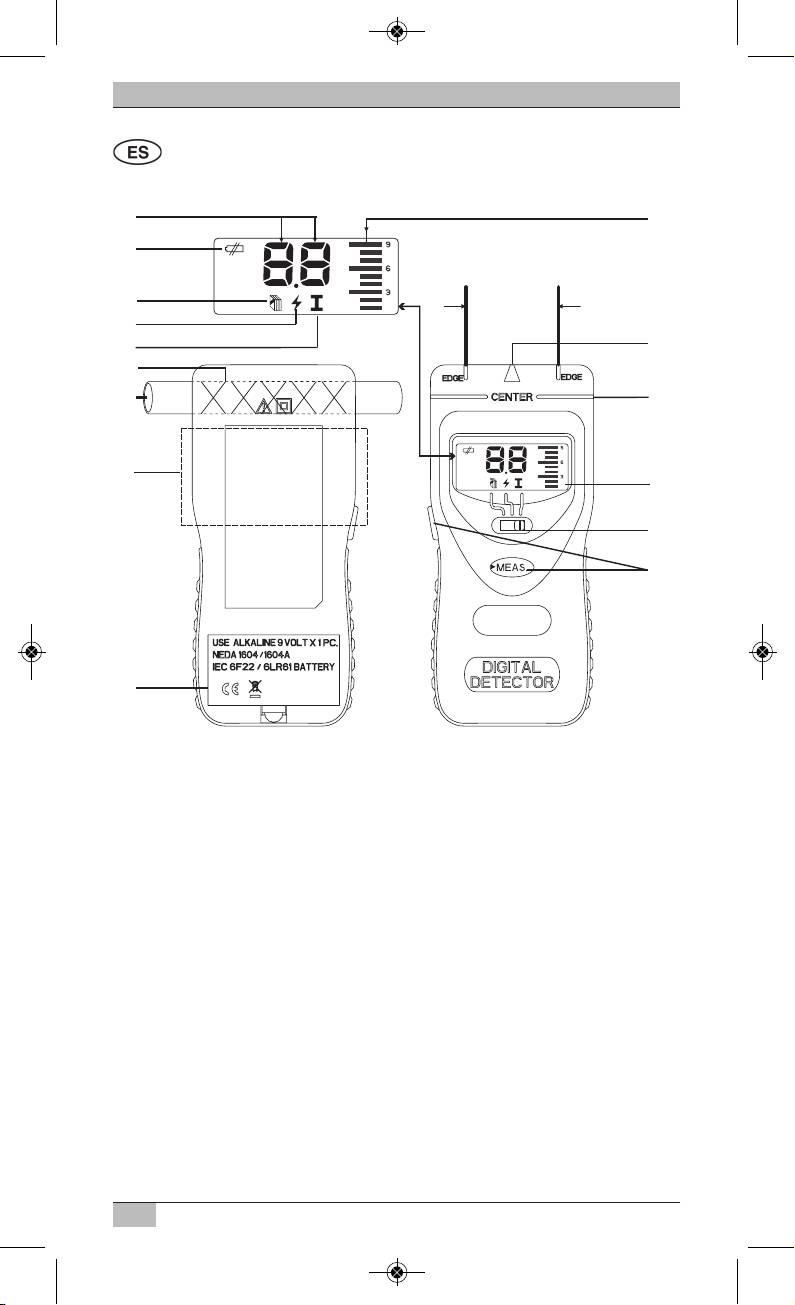

Indicador numérico
Indicador de batería baja
Madera
Tensión alterna
Metal
Área del sensor metal
Objeto metálico
Área del sensor tensión alterna
Compartimento de la batería
Indicador de gráfico de barras
Punto marcado madera
Punto marcado metal
Indicador LCD
Conmutador de selección
Tecla de mando
Área del sensor madera
28
1
J
2
3
P
4
5
K
6
7
L
8
M
N
O
9
Instrucciones de empleo
008709 Metallsuchgerät WMV Plus_008709 BA_Metallsuchgerät WMV Plus 18.07.14 11:44 Seite 28
WMV Plus Instrucciones de empleo
Colocación de la batería:
Retire la cubierta de la batería e introduzca una batería nueva (batería
Block alcalina 9V DC). Asegúrese de colocarla con la polaridad
correcta.
Cuando aparezca el indicador de la batería ' ' en la ventana de
indicación, deberá cambiar la batería por una nueva. Deben tenerse
en cuenta las disposiciones legales locales para la eliminación de las
baterías usadas.
Detección de viga de madera
1.
Gire el conmutador de selección »« a la izquierda
para seleccionar la función »detección de
madera«.
2. Coloque el aparato en la pared. Mantenga pulsada
la tecla de mando »« (por un lado o por delante)
y espere hasta que el indicador LCD muestre »00«,
con lo cual concluye la calibración y el aparato está
listo para funcionar.
3. Mueva el aparato lenta y constantemente hacia un
lado.
4. Siga moviendo el detector por la superficie hasta que los números
de la pantalla asciendan, esto es, 01, 02, 03…, a la vez que se oye un
sonido de advertencia cada vez más rápido. Deje de mover el apa-
rato cuando los números de la pantalla disminuyan.
5. Retroceda lentamente el detector hasta el lugar
donde se mostraba el mayor valor medido.
Después suelte la tecla de mando »«.
6. Utilice un lápiz para marcar el lugar detectado.
29
»09«
El valor de medición aumenta Máximo valor de
medición »10«
Máximo
valor de
medición
»10«
Lápiz
008709 Metallsuchgerät WMV Plus_008709 BA_Metallsuchgerät WMV Plus 18.07.14 11:44 Seite 29
Instrucciones de empleo WMV Plus
O
BSERVACIONES:
1. El aparato no es adecuado para su uso en paredes o techos que
estén aislados con elementos que contengan fibras metálicas o en
paredes de listones y superficies con un revoque grueso.
2. Es importante comprobar de nuevo la posición de la barra reali-
zando varias mediciones.
3. El objeto mostrado de la pared también puede ser, por ejemplo, una
línea eléctrica, un tubo, etcétera. Por tanto, debe tenerse el máximo
cuidado al taladrar, serrar o clavar clavos, ya que puede dar con uno
de estos tubos o líneas eléctricas. Para ir sobre seguro, deben reali-
zarse varias mediciones en los modos »metal« y »tensión alterna«.
4. Mantenga la mano libre lejos del aparato cuando esté en funciona-
miento para evitar interferencias y resultados imprecisos.
Detección de metal
1. Gire el conmutador de selección »« a la derecha
para seleccionar la función »metal«.
2. Coloque el aparato en la pared. Mantenga pulsada
la tecla de mando »« (por un lado o por delante)
y espere hasta que el indicador LCD muestre »00«,
con lo cual concluye la calibración y el aparato está
listo para funcionar.
3. Mueva el aparato lenta y constantemente hacia un
lado.
Objeto metálico
El valor de medición aumenta
Máximo valor de
medición
4. Siga moviendo el detector por la superficie hasta que los números de la
pantalla asciendan, esto es, 01, 02, 03…, a la vez que se oye un sonido
de advertencia cada vez más rápido. Deje de mover el aparato cuando
los números de la pantalla disminuyan.
30
008709 Metallsuchgerät WMV Plus_008709 BA_Metallsuchgerät WMV Plus 18.07.14 11:44 Seite 30
WMV Plus Instrucciones de empleo
5
. Retroceda lentamente el detector hasta el lugar
M
áximo valor de
medición
donde se mostraba el mayor valor medido.
Después suelte la tecla de mando »«.
6. Utilice un lápiz para marcar el lugar detectado.
Lápiz
OBSERVACIONES:
1. El aparato no es adecuado para la detección en paredes o techos
que estén aislados con elementos que contengan fibras metálicas.
2. El aparato no puede detectar tuberías de agua de plástico.
3. Las líneas eléctricas en tubos aislantes de PVC o metal se muestran
como »metal«.
4. La profundidad a la que el aparato puede detectar metal depende
de la clase de material y del tamaño del objeto. Los objetos grandes
pueden detectarse a mayores profundidades.
Detección de tensión alterna
1. Gire el conmutador de selección »« a la posición
central para seleccionar la función »tensión
alterna«.
2. Mantenga el detector alejado del objeto de prueba y
de otras fuentes de tensión. Mantenga pulsada la
tecla de mando »« (por un lado o por delante) y
espere hasta que el indicador LCD muestre »00«,
con lo cual concluye la calibración y el aparato está
listo para funcionar.
3. Mueva el aparato por el objeto de prueba, como
puede ser, por ejemplo, un enchufe, un conector,
un cable, etcétera. El aumento de los números de
la pantalla, esto es, 01, 02, 03…, y el sonido de
advertencia cada vez más rápido indican tensión
alterna. Tenga en cuenta la orientación del área
del sensor »«
.
31
008709 Metallsuchgerät WMV Plus_008709 BA_Metallsuchgerät WMV Plus 18.07.14 11:44 Seite 31
Instrucciones de empleo WMV Plus
Reducción de la sensibilidad mediante la repetición de
la calibración
Proceda como se indica en los pasos 1 y 2 de la función de detección
correspondiente.
Mueva el aparato lenta y constantemente hacia un lado hasta que los
números de la pantalla aumenten.
Si ya se encuentra muy cerca del objeto, puede aparecer el indicador
»– –«, además de parpadear un gráfico de barras » «. Si quiere
determinar aún más cerca el lugar del objeto, puede volver a calibrar
el aparato soltando y pulsando la tecla de mando »«. Espere hasta
que la pantalla LCD muestre »00« (ahora la sensibilidad es menor).
Siga moviendo el aparato lentamente en la misma dirección que
antes. El indicador comienza a aumentar de »00« a cifras superiores
hasta que el aparato determine la posición exacta del objeto. En caso
necesario, puede emplearse varias veces esta nueva calibración.
Datos técnicos:
- Tensión de funcionamiento: Batería Block alcalina, tensión continua
de 9V (no se incluye)
- Profundidad de detección máx. (puede variar en función de la
composición de la pared y el tamaño del objeto):
a) Madera: hasta 40 mm
b) Tensión alterna: 30-50 mm aprox. (a 230 VAC)
c) Metal: 50-80 mm aprox.
- Desconexión: desconexión inmediata si se activa la tecla de mando.
Eliminación del producto
¡Los aparatos eléctricos deben eliminarse de forma ecoló-
gica!
Los aparatos eléctricos no deben desecharse en la basura
doméstica. Conforme a la Directiva europea 2002/96/CE sobre
aparatos eléctricos y electrónicos, los aparatos eléctricos usados se
deben separar y reciclar de forma respetuosa con el medioambiente.
En su ayuntamiento u oficina de gestión urbanística obtendrá
información sobre la forma de desechar el aparato usado.
¡La eliminación incorrecta de las baterías tiene efectos
nocivos para el medioambiente!
Las baterías no deben desecharse en la basura doméstica.
Pueden contener metales pesados tóxicos y, por tanto, se someten a
un tratamiento de residuos peligrosos. Entregue las baterías usadas
en un punto de recogida municipal.
