21
it
Vibrazione mano-braccio
Il livello di oscillazioni indicato nelle presenti istruzioni è
stato misurato conformemente ad una procedura di
misurazione normalizzata contenuta nel EN 60745 e può
essere impiegato per la comparazione con altri elettrou-
tensili. Lo stesso è adatto anche per una valutazione tem-
poranea della sollecitazione da vibrazioni.
Il livello di oscillazioni indicato rappresenta le applicazioni
principali dell’elettroutensile. Se tuttavia l’elettroutensile
viene utilizzato per altri impieghi, con accessori differenti
oppure non viene effettuata una sufficiente manuten-
zione è possibile che il livello di oscillazioni sia differente.
Questo può aumentare sensibilmente la sollecitazione da
vibrazioni per l’intero periodo di lavoro.
Per la precisa valutazione della sollecitazione da vibra-
zioni dovrebbero essere considerati anche i tempi in cui
l’apparecchio è spento oppure è acceso ma non effettiva-
mente in funzione. Questo può ridurre considerevol-
mente la sollecitazione da vibrazioni per l’intero periodo
di lavoro.
Stabilire ulteriori misure di sicurezza per la protezione
dell’operatore dall’azione delle vibrazioni, come ad
esempio: manutenzione dell’elettroutensile e degli acces-
sori, mantenimento mani calde, organizzazione delle pro-
cedure operative.
Modo di procedere con polveri pericolose
Nelle procedure operative di asporto materiale con il
presente utensile si formano polveri che possono essere
pericolose.
Il contatto oppure l’inalazione di alcune polveri p. es. di
amianto e materiali contenenti amianto, vernici conte-
nenti piombo, metallo, alcuni tipi di legno, minerali, par-
ticelle di silicato di materiali contenenti minerali, solventi
per vernici, sostanze protettive per legno, vernice antive-
getativa per imbarcazioni possono causare reazioni aller-
giche e/o malattie delle vie respiratorie, cancro, danni
riproduttivi alle persone. Il rischio dovuto all’inalazione di
polveri dipende dall’esposizione. Utilizzare un’aspira-
zione adatta alla polvere che si forma nonché equipaggia-
menti protettivi personali e provvedere per una buona
aerazione del posto di lavoro. Lasciare effettuare la lavo-
razione di materiale contenente amianto esclusivamente
a personale specializzato.
Polvere di legname e polvere di metallo leggero, miscele
bollenti da polvere di levigatura e sostanze chimiche pos-
sono, in caso di condizioni sfavorevoli, prendere fuoco o
causare un’esplosione. Evitare la fuga di scintille in dire-
zione del contenitore per la polvere nonché il sovrariscal-
damento dell’elettroutensile e del materiale abrasivo,
svuotare per tempo il contenitore per la polvere, osser-
vare le istruzioni di lavorazione del produttore del mate-
riale e le norme valide nel Vostro paese relativamente ai
materiali da lavorare.
Istruzioni per l’uso.
Azionare il commutatore del senso di rotazione esclusi-
vamente a motore fermo.
Se con motore in funzione l’alimentazione di corrente
viene interrotta oppure se l’elettroutensile acceso viene
inserito nella presa, il motore non si rimette in funzione.
In caso di bloccaggio continuo dell’accessorio oppure
sovraccarico il motore si arresta automaticamente. Riac-
cendere il motore.
Inserire la punta di centraggio rotante nel mandrino por-
tautensile fino a quando la stessa scatta indietro.
Effettuare forature con frese a corona possibilmente
senza interruzione. Per portare a termine una foratura
iniziata ed interrotta, è necessario ripetere l’operazione
foratura di centraggio.
Sostituire punte di centraggio non più affilate, le stesse
non possono essere riaffilate.
Dopo ogni foratura eliminare il materiale di sfrido ed il
nucleo alesato.
I trucioli sono affilati e bollenti!
Cambiando la punta non danneggiarne il tagliente.
In caso di operazione di carotaggio su materiale a strut-
tura stratificata, dopo ogni strato fresato rimuovere il
nucleo ed il materiale di sfrido.
Manutenzione ed Assistenza Clienti.
In caso di condizioni di impiego estreme
durante la lavorazione di metallo è possibile
che polvere conduttrice si depositi all’interno
dell’elettroutensile. L’isolamento di protezione dell’elet-
troutensile può esserne pregiudicato. Soffiare spesso la
parte interna dell’elettroutensile attraverso le fessure di
ventilazione con aria compressa asciutta e senza olio ed
inserire a monte un interruttore di sicurezza (FI).
Se la conduttura d’allacciamento dell’elettroutensile è
difettosa, deve essere sostituita attraverso una speciale
conduttura d’allacciamento già appositamente predispo-
sta e disponibile presso il Centro di Assistenza Clienti
FEIN.
In caso di necessità è possibile sostituire da soli le
seguenti parti:
Impugnatura supplementare, accessori
Responsabilità per vizi e garanzia.
La prestazione di garanzia sul prodotto è valida secondo
la relativa normativa vigente nel Paese in cui avviene
l’immissione sul mercato. Inoltre la FEIN riconosce la
garanzia conformemente alla dichiarazione di garanzia
produttore FEIN.
Nel modello di fornitura del Vostro elettroutensile può
essere contenuta anche solo una parte degli accessori
descritti o illustrati nelle presenti istruzioni per l’uso.
Dichiarazione di conformità.
La Ditta FEIN dichiara sotto la propria responsabilità che
il presente prodotto corrisponde alle norme applicabili
riportate sull’ultima pagina delle presenti istruzioni per
l’uso.
Misure ecologiche, smaltimento.
Portare ad un centro di raccolta adibito ad un riciclaggio
eseguito secondo criteri ecologici gli imballaggi, gli elet-
troutensili e gli accessori scartati.
OBJ_BUCH-0000000027-001.book Page 21 Thursday, February 3, 2011 9:12 AM
22
nl
nl
Oorspronkelijke gebruiksaanwijzing kernboormachine.

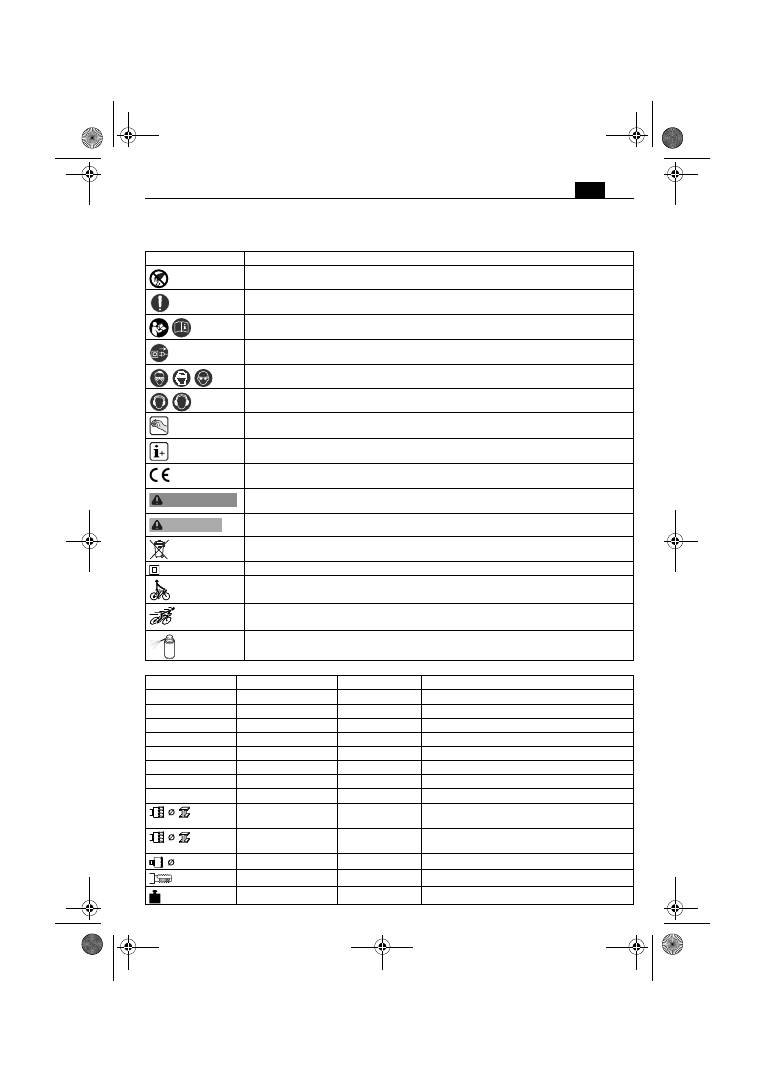

Gebruikte symbolen, afkortingen en begrippen.
Symbool, teken
Verklaring
Raak ronddraaiende delen van het elektrische gereedschap niet aan.
Volg de aanwijzingen in de nevenstaande tekst of afbeelding op.
Lees beslist de meegeleverde documenten, zoals de gebruiksaanwijzing en de algemene
veiligheidsvoorschriften.
Trek de stekker uit het stopcontact voordat u deze handeling uitvoert. Anders bestaat
er verwondingsgevaar door onbedoeld starten van het elektrische gereedschap.
Gebruik tijdens de werkzaamheden een oogbescherming.
Gebruik tijdens de werkzaamheden een gehoorbescherming.
Greepoppervlak
Extra informatie.
Bevestigt de conformiteit van het elektrische gereedschap met de richtlijnen van de
Europese Gemeenschap.
Dit is een waarschuwing voor een mogelijk gevaarlijke situatie die tot ernstig letsel of de
dood kan leiden.
Dit is een waarschuwing voor een mogelijk gevaarlijke situatie die tot lichamelijk letsel
kan leiden.
Versleten elektrische gereedschappen en andere elektrotechnische en elektrische pro-
ducten moeten apart worden ingezameld en op een voor het milieu verantwoorde wijze
worden hergebruikt.
Product met een dubbele of versterkte isolatie
Laag toerental
Hoog toerental
Snijspray
Teken
Eenheid internationaal
Eenheid nationaal
Verklaring
P
1
W
W
Opgenomen vermogen
P
2
W
W
Afgegeven vermogen
U
V
V
Meetspanning
f
Hz
Hz
Frequentie
n
0R
/min
min
-1
Onbelast toerental (rechtsdraaien)
n
0L
/min
min
-1
Onbelast toerental (linksdraaien)
M...
mm
mm
Maat, metrische schroefdraad
Ø
mm
mm
Diameter van een rond deel
mm
mm
Boordiameter staal (kernboor)
mm
mm
Boordiameter aluminium (kernboor)
mm
mm
Boordiameter (gatzaag)
mm
mm
Schroefdraadboor
kg
kg
Gewicht volgens EPTA-Procedure 01/2003
Fe
Al
OBJ_BUCH-0000000027-001.book Page 22 Thursday, February 3, 2011 9:12 AM
23
nl
Voor uw veiligheid.
Lees alle veiligheidswaarschu-
wingen en alle voorschriften.
Als de waarschuwingen en voorschriften niet worden
opgevolgd, kan dit een elektrische schok, brand of ernstig
letsel tot gevolg hebben.
Bewaar alle waarschuwingen en voorschriften voor toe-
komstig gebruik.
Gebruik dit elektrische gereedschap niet voordat u
deze gebruiksaanwijzing en de meegeleverde
„Algemene veiligheidsvoorschriften” (document-
nummer 3 41 30 054 06 1) grondig heeft gelezen en vol-
ledig heeft begrepen. Bewaar deze documentatie voor
later gebruik en geef ze mee wanneer u het elektrische
gereedschap doorgeeft of verkoopt.
Neem ook de geldende nationale arbeidsveiligheidsregels
in acht.
Bestemming van het elektrische gereedschap:
Handgevoerde machine voor gebruik met de door FEIN
goedgekeurde inzetgereedschappen en toebehoren in
een tegen weersinvloeden beschermde omgeving zonder
toevoer van water voor het boren in metaal en voor het
snijden van schroefdraad.
Gebruik het elektrische gereedschap niet in een boor-
standaard.
Dit elektrische gereedschap is ook bedoeld voor gebruik
aan wisselstroomgeneratoren met voldoende capaciteit
die voldoen aan de norm ISO 8528, uitvoeringsklasse G2.
Aan deze norm wordt in het bijzonder niet voldaan als de
zogenaamde vervormingsfactor 10 % overschrijdt. In
geval van twijfel dient u informatie over de door u
gebruikte generator in te winnen.
Bijzondere veiligheidsvoorschriften.
Gebruik de bij het gereedschap geleverde extra handgre-
pen.
Het verlies van de controle kan tot verwondingen
leiden.
Houd het gereedschap aan de geïsoleerde greepvlakken
vast als u werkzaamheden uitvoert waarbij het inzetge-
reedschap verborgen stroomleidingen of de eigen
stroomkabel kan raken.
Contact met een onder spanning
staande leiding kan ook metalen delen van het gereed-
schap onder spanning zetten en tot een elektrische schok
leiden.
Let op verborgen liggende elektrische leidingen en buizen
voor gas en water.
Controleer de werkomgeving voor
het begin van de werkzaamheden, bijvoorbeeld met een
metaaldetector.
Voorkom aanraking met de boorkern, die automatisch
door de centreerboor wordt uitgestoten bij het afsluiten
van de boring.
Het contact met de hete of naar beneden
vallende kern kan tot verwondingen leiden.
Zet het werkstuk vast.
Een in een spanvoorziening vast-
gezet werkstuk wordt steviger vastgehouden dan in uw
hand.
Houd het elektrische gereedschap goed vast.
Er kunnen
gedurende korte tijd grote reactiemomenten optreden.
Richt het elektrische gereedschap nooit op uzelf, andere
personen of dieren.
Er bestaat verwondingsgevaar door
scherpe of hete inzetgereedschappen.
Er mogen geen plaatjes of symbolen op het elektrische
gereedschap worden geschroefd of geniet.
Een bescha-
digde isolatie biedt geen bescherming tegen een elektri-
sche schok. Gebruik stickers.
Gebruik geen toebehoren dat niet speciaal door de fabri-
kant van het elektrische gereedschap is ontwikkeld of
vrijgegeven.
Een veilig gebruik is niet alleen gegeven door
het feit dat een toebehoren op uw elektrische gereed-
schap past.
Reinig de ventilatieopeningen van het elektrische gereed-
schap regelmatig met een niet-metalen gereedschap.
De
motorventilator zuigt stof in het machinehuis. Dit kan bij
overmatige ophoping van metaalstof elektrische gevaren
veroorzaken.
Controleer voor de ingebruikneming de netaansluitkabel
en de netstekker op beschadigingen.
Advies: Gebruik het elektrische gereedschap altijd via
een aardlekschakelaar met een uitschakelstroom van
30 mA of minder.
Hand- en armtrillingen
Het in deze gebruiksaanwijzing vermelde trillingsniveau is
gemeten met een volgens EN 60745 genormeerde meet-
methode en kan worden gebruikt om elektrische gereed-
schappen met elkaar te vergelijken. Deze is ook geschikt
voor een voorlopige inschatting van de trillingsbelasting.
L
pA
dB
dB
Geluidsdrukniveau
L
wA
dB
dB
Geluidsvermogenniveau
L
pCpeak
dB
dB
Piekgeluidsdrukniveau
K...
Onzekerheid
a
m/s
2
m/s
2
Trillingsemissiewaarde volgens EN 60745
(vectorsom van drie richtingen)
a
h,D
m/s
2
m/s
2
Gemiddelde trillingswaarde voor kernboren in
metaal
a
h,D
m/s
2
m/s
2
Gemiddelde trillingswaarde voor boren met
gatzaag
m, s, kg, A, mm, V,
W, Hz, N, °C, dB,
min, m/s
2
m, s, kg, A, mm, V,
W, Hz, N, °C, dB,
min, m/s
2
Basiseenheden en afgeleide eenheden uit het
internationale eenhedenstelsel
SI
.
Teken
Eenheid internationaal
Eenheid nationaal
Verklaring
OBJ_BUCH-0000000027-001.book Page 23 Thursday, February 3, 2011 9:12 AM
24
nl
Het aangegeven trillingsniveau representeert de hoofdza-
kelijke toepassingen van het elektrische gereedschap. Als
echter het elektrische gereedschap wordt gebruikt voor
andere toepassingen, met afwijkende inzetgereedschap-
pen of onvoldoende onderhoud, kan het trillingsniveau
afwijken. Dit kan de trillingsbelasting gedurende de
gehele arbeidsperiode duidelijk verhogen.
Voor een nauwkeurige schatting van de trillingsbelasting
moet ook rekening worden gehouden met de tijd waarin
het gereedschap uitgeschakeld is, of waarin het gereed-
schap wel loopt, maar niet werkelijk wordt gebruikt. Dit
kan de trillingsbelasting gedurende de gehele arbeidspe-
riode duidelijk verminderen.
Leg extra veiligheidsmaatregelen ter bescherming van de
bediener tegen het effect van trillingen vast, zoals: onder-
houd van elektrische gereedschappen en inzetgereed-
schappen, warm houden van de handen, organisatie van
het arbeidsproces.
Omgang met gevaarlijke stoffen
Bij werkzaamheden voor materiaalafname met dit
gereedschap ontstaat stof dat gevaarlijk kan zijn.
Aanraken of inademen van sommige soorten stof, bij-
voorbeeld van asbest en asbesthoudende materialen,
loodhoudende verf, metaal, sommige houtsoorten,
mineralen, silicaatdeeltjes van steenhoudende materialen,
verfoplosmiddelen, houtbeschermingsmiddelen en aan-
groeiwering voor watervoertuigen kan bij personen
allergische reacties, ademwegziekten, kanker en/of
voortplantingsdefecten tot gevolg hebben. Het risico
door de inademing van stof is afhankelijk van de bloot-
stelling. Gebruik een op de vrijkomende stofsoort afge-
stemde afzuiging en persoonlijke veiligheidsuitrusting en
zorg voor een goede ventilatie van de werkplek. Laat de
bewerking van asbesthoudend materiaal over aan een
vakman.
Houtstof en lichtmetaalstof, hete mengsels van schuur-
stof en chemische stoffen kunnen onder ongunstige
omstandigheden zelf tot ontsteking komen of een explo-
sie veroorzaken. Voorkom wegvliegende vonken in de
richting van het stofreservoir en oververhitting van het
elektrische gereedschap en het schuurmateriaal. Maak het
stofreservoir op tijd leeg. Neem de bewerkingsvoor-
schriften van de fabrikant van het materiaal en de in uw
land geldige voorschriften voor de te bewerken materia-
len in acht.
Bedieningsvoorschriften.
Bedien de draairichtingomschakelaar alleen als de motor
stilstaat.
Als bij een lopende motor de stroomtoevoer wordt
onderbroken of als het ingeschakelde elektrische gereed-
schap in het stopcontact wordt gestoken, start de motor
niet opnieuw.
Bij voortdurend blokkeren van het inzetgereedschap of
overbelasting stopt de motor automatisch. Schakel de
motor opnieuw in.
Plaats de centreerboor draaiend in de gereedschapop-
name tot deze terugveert.
Voer boringen met kernboren indien mogelijk zonder
onderbreking uit. Voor het voltooien van een begonnen
en onderbroken boring moet de centreerboring worden
herhaald.
Vervang stompe centreerboren. Deze mogen niet wor-
den geslepen.
Verwijder na elke boorbewerking de spanen en de uitge-
boorde kern.
Spanen zijn scherp en heet.
Beschadig bij het vervangen van de boor de snijkanten
niet.
Verwijder bij het kernboren van gelaagd materiaal na elke
doorboorde laag de kern en de spanen.
Onderhoud en klantenservice.
Onder extreme gebruiksomstandigheden kan
bij het bewerken van metalen geleidend stof in
het elektrische gereedschap terechtkomen.
Daardoor kan de veiligheidsisolatie van het elektrische
gereedschap worden geschaad. Blaas regelmatig de bin-
nenzijde van het elektrische gereedschap via de ventila-
tieopeningen met droge en olievrije perslucht schoon en
sluit het gereedschap via een aardlekschakelaar aan.
Als de aansluitkabel van het elektrische gereedschap
beschadigd is, moet deze worden vervangen door een
speciaal daarvoor bedoelde aansluitkabel, die verkrijgbaar
is bij de FEIN-klantenservice.
De volgende delen kunt u indien nodig zelf vervangen:
Extra handgreep, inzetgereedschappen
Wettelijke garantie en fabrieksgarantie.
De wettelijke garantie op het product geldt overeenkom-
stig de wettelijke regelingen in het land waar het product
wordt verkocht. Bovendien biedt FEIN garantie overeen-
komstig de FEIN-fabrieksgarantieverklaring.
Het is mogelijk dat bij het elektrische gereedschap slechts
een deel van het in deze gebruiksaanwijzing beschreven
en afgebeelde toebehoren wordt meegeleverd.
Conformiteitsverklaring.
De firma FEIN verklaart als alleen verantwoordelijke dat
dit product overeenstemt met de geldende bepalingen
die op de laatste pagina van deze gebruiksaanwijzing ver-
meld staan.
Milieubescherming en afvoer van afval.
Voer verpakkingen, versleten elektrische gereedschap-
pen en toebehoren op een voor het milieu verant-
woorde wijze af.
OBJ_BUCH-0000000027-001.book Page 24 Thursday, February 3, 2011 9:12 AM
25
es
es
Manual original para unidad de taladrado.
Simbología, abreviaturas y términos empleados.
Símbolo
Definición
No tocar las piezas en rotación de la herramienta eléctrica.
¡Seguir las instrucciones indicadas al margen!
Es imprescindible leer los documentos que se adjuntan, como las instrucciones de servicio y
las instrucciones generales de seguridad.
Antes de realizar el paso de trabajo descrito, sacar el enchufe de la red. En caso contrario,
podría accidentarse al ponerse en marcha fortuitamente la herramienta eléctrica.
Al trabajar protegerse los ojos.
Al trabajar utilizar un protector acústico.
Área de agarre
Información complementaria.
Atestigua la conformidad de la herramienta eléctrica con las directrices de la Comunidad
Europea.
Este símbolo advierte sobre una situación peligrosa que puede comportar lesiones graves o
mortales.
Este símbolo advierte sobre una situación peligrosa en la que pudiera lesionarse.
Acumular por separado las herramientas eléctricas y demás productos electrotécnicos y eléc-
tricos inservibles y someterlos a un reciclaje ecológico.
Producto dotado con un aislamiento doble o reforzado
Bajas revoluciones
Altas revoluciones
Spray de corte
Símbolo
Unidad internacional
Unidad nacional
Definición
P
1
W
W
Potencia absorbida
P
2
W
W
Potencia útil
U
V
V
Tensión nominal
f
Hz
Hz
Frecuencia
n
0R
/min
rpm
Revoluciones en vacío (Giro a derechas)
n
0L
/min
rpm
Revoluciones en vacío (Giro a izquierdas)
M...
mm
mm
Medida, rosca métrica
Ø
mm
mm
Diámetro de una pieza redonda
mm
mm
Diámetro de taladro en acero (corona perfora-
dora)
mm
mm
Diámetro de taladro en aluminio (corona perfo-
radora)
mm
mm
Diámetro de taladro (sierra de corona)
mm
mm
Macho de roscar
kg
kg
Peso según EPTA-Procedure 01/2003
ADVERTENCIA
ATENCIÓN
Fe
Al
OBJ_BUCH-0000000027-001.book Page 25 Thursday, February 3, 2011 9:12 AM
26
es
Para su seguridad.
Lea íntegramente estas adverten-
cias de peligro e instrucciones.
En
caso de no atenerse a las advertencias de seguridad
siguientes, ello puede ocasionar una descarga eléctrica, un
incendio y/o lesión grave.
Guardar todas las advertencias de peligro e instrucciones
para futuras consultas.
No utilice esta herramienta eléctrica sin haber leído
con detenimiento y haber entendido íntegramente
estas instrucciones de servicio, así como las “Ins-
trucciones generales de seguridad” (nº de documento
3 41 30 054 06 1) adjuntas. Guarde la documentación
citada para posteriores consultas y entrégueselas al usua-
rio en caso de prestar o vender la herramienta eléctrica.
Observe también las respectivas prescripciones contra
accidentes de trabajo vigentes en su país.
Utilización reglamentaria de la herramienta eléc-
trica:
unidad de taladrado portátil para uso con útiles y acceso-
rios homologados por FEIN en lugares cubiertos para
taladrar metal y roscar sin la aportación de agua.
No use la herramienta eléctrica en un soporte de taladrar.
Esta herramienta eléctrica es apta además para ser utili-
zada con grupos electrógenos de alterna siempre que dis-
pongan de suficiente potencia y cumplan los requisitos
según norma ISO 8528 para la clase de ejecución G2.
Deberá prestarse especial atención a no sobrepasar el
coeficiente de distorsión máximo del 10 % establecido
en dicha norma. En caso de duda consulte los datos del
grupo utilizado por Ud.
Instrucciones de seguridad especiales.
Emplee las empuñaduras auxiliares que se adjuntan con
el aparato.
La pérdida del control puede acarrear lesio-
nes.
Sujete el aparato por las áreas de agarre aisladas al rea-
lizar trabajos en los que el útil pueda tocar conductores
eléctricos ocultos o el propio cable del aparato.
El con-
tacto con conductores bajo tensión puede hacer que las
partes metálicas del aparato le provoquen una descarga
eléctrica.
Preste atención a los conductores eléctricos y a las tube-
rías de agua y gas ocultas.
Antes de comenzar a trabajar
explore la zona de trabajo, p. ej., con un detector de
metales.
Evite el contacto con el núcleo de perforación expulsado
automáticamente por la broca de centrado al finalizar el
trabajo.
Puede accidentarse si se le cae encima o toca el
núcleo caliente.
Asegure la pieza de trabajo.
Una pieza de trabajo queda
sujeta de forma mucho más segura con un dispositivo de
fijación que con la mano.
Sujete firmemente la herramienta eléctrica.
Pueden pre-
sentarse súbitamente unos altos pares de reacción.
No oriente la herramienta eléctrica contra Ud. mismo,
contra otras personas, ni contra animales.
Podría acci-
dentarse con los útiles afilados o muy calientes.
Esta prohibido fijar rótulos o señales a la herramienta
eléctrica con tornillos o remaches.
Un aislamiento daña-
do no le protege de una electrocución. Emplee etiquetas
autoadhesivas.
No use accesorios que no hayan sido especialmente
desarrollados u homologados por el fabricante de la
herramienta eléctrica.
El mero hecho de que sea monta-
ble un accesorio en su herramienta eléctrica no es garan-
tía de que su funcionamiento sea seguro.
Limpie periódicamente las rejillas de refrigeración de la
herramienta eléctrica empleando herramientas que no
sean de metal.
El ventilador del motor aspira polvo hacia
el interior de la carcasa. En caso de acumularse polvo de
metal en exceso, ello puede provocar al usuario una des-
carga eléctrica.
Antes de la puesta en marcha inspeccione si están daña-
dos el cable de red y el enchufe.
Recomendación: Siempre opere la herramienta eléctrica
a través de un interruptor diferencial (RCD) con una
corriente de disparo máxima de 30 mA.
Vibraciones en la mano/brazo
El nivel de vibraciones indicado en estas instrucciones ha
sido determinado según el procedimiento de medición
fijado en la norma EN 60745 y puede servir como base
de comparación con otras herramientas eléctricas. Tam-
bién es adecuado para estimar provisionalmente la emi-
sión de vibraciones.
L
pA
dB
dB
Nivel de presión sonora
L
wA
dB
dB
Nivel de potencia acústica
L
pCpeak
dB
dB
Valor máx. de nivel sonoro
K...
Inseguridad
a
m/s
2
m/s
2
Valor de vibraciones emitidas según EN 60745
(suma vectorial de tres direcciones)
a
h,D
m/s
2
m/s
2
vibraciones promedio al taladrar con coronas en
metal
a
h,D
m/s
2
m/s
2
vibraciones promedio al trabajar con sierra de
corona
m, s, kg, A, mm, V,
W, Hz, N, °C, dB,
min, m/s
2
m, s, kg, A, mm, V,
W, Hz, N, °C, dB,
min, m/s
2
Unidades básicas y unidades derivadas del sistema
internacional de unidades
SI
.
Símbolo
Unidad internacional
Unidad nacional
Definición
ADVERTENCIA
OBJ_BUCH-0000000027-001.book Page 26 Thursday, February 3, 2011 9:12 AM
27
es
El nivel de vibraciones indicado ha sido determinado para
las aplicaciones principales de la herramienta eléctrica.
Por ello, el nivel de vibraciones puede ser diferente si la
herramienta eléctrica se utiliza en otras aplicaciones, con
útiles diferentes, o si el mantenimiento de la misma fuese
deficiente. Ello puede suponer un aumento drástico de la
emisión de vibraciones durante el tiempo total de trabajo.
Para determinar con exactitud la emisión de las vibracio-
nes, es necesario considerar también aquellos tiempos en
los que el aparato esté desconectado, o bien, esté en fun-
cionamiento, pero sin ser utilizado realmente. Ello puede
suponer una disminución drástica de la emisión de vibra-
ciones durante el tiempo total de trabajo.
Fije unas medidas de seguridad adicionales para proteger
al usuario de los efectos por vibraciones, como por ejem-
plo: Mantenimiento de la herramienta eléctrica y de los
útiles, conservar calientes las manos, organización de las
secuencias de trabajo.
Manipulación con materiales peligrosos
Al trabajar con esta herramienta en desbaste de material
se genera polvo que puede ser peligroso.
El contacto o inspiración de ciertos materiales en polvo
como, p. ej., el amianto o los materiales que lo conten-
gan, pinturas con plomo, metales, ciertos tipos de
madera, minerales, partículas de sílice de materiales a base
de mineral, disolventes de pintura, conservadores de la
madera y antifouling para embarcaciones puede provocar
en las personas reacciones alérgicas y/o enfermedades
respiratorias, cáncer, daños congénitos o trastornos
reproductivos. El riesgo derivado de la inspiración de
material en polvo depende de la frecuencia de exposición
al mismo. Utilice un sistema de aspiración apropiado para
el polvo producido en combinación con un equipo de
protección personal y cuide que esté bien ventilado el
puesto de trabajo. Se recomienda que los materiales que
contengan amianto sean procesados por especialistas.
El polvo de madera y el de aleaciones ligeras, así como la
mezcla de sustancias químicas con material en polvo
caliente pueden llegar a autoinflamarse o provocar una
explosión. Evite el salto de chispas en dirección al depó-
sito de polvo así como el sobrecalentamiento de la herra-
mienta eléctrica y de la pieza a lijar, vacíe con suficiente
antelación el depósito de polvo, respete las instrucciones
de trabajo del fabricante del material y las prescripciones
vigentes en su país sobre los materiales a trabajar.
Indicaciones para el manejo.
Únicamente accione el selector del sentido de giro con el
motor detenido.
El motor no se vuelve a poner a funcionar si el fluido
eléctrico se corta estando el motor en marcha o si la
herramienta eléctrica se enchufa a la red teniendo acti-
vado su interruptor.
El motor se detiene automáticamente si se sobrecarga o
si el útil se bloquea permanentemente. Vuelva a conectar
el motor.
Inserte, al tiempo que la gira, la broca de centrado en el
portaútiles hasta que ésta retrocese por la acción del
resorte.
En lo posible perfore con coronas perforadoras sin inte-
rrumpir el trabajo. Para terminar de realizar una perfora-
ción que haya sido interrumpida es necesario volver a
efectuar un taladro con la broca de centrado.
Sustituya las brocas de centrado melladas ya que éstas no
deben reafilarse.
Al terminar de taladrar retire las virutas y el núcleo resul-
tante de la perforación.
¡Las virutas tienen filos cortantes y
queman!
Al cambiar la broca no dañe sus filos.
Al perforar materiales compuestos por capas de diferente
material, vaya retirando el núcleo y las virutas a medida
que va traspasando cada capa.
Reparación y servicio técnico.
En caso de trabajar metales bajo unas condicio-
nes extremas puede llegar a depositarse polvo
conductor de corriente en el interior de la
herramienta eléctrica. Ello puede mermar la eficacia del
aislamiento de protección de la herramienta eléctrica.
Limpie con frecuencia el interior de la herramienta eléc-
trica soplando aire comprimido seco y exento de aceite
por las rejillas de refrigeración, y conecte la herramienta
eléctrica a través de un interruptor diferencial (FI).
En caso de que se dañe el cable de conexión de la herra-
mienta eléctrica es necesario sustituirlo por un cable de
repuesto original adquirible a través de uno de los servi-
cios técnicos FEIN.
Si fuese preciso, puede sustituir Ud. mismo las piezas
siguientes:
Empuñadura adicional, útiles
Garantía.
La garantía del producto se realiza de acuerdo a las regu-
laciones legales vigentes en el país de adquisición. Adicio-
nalmente, FEIN ofrece una garantía ampliada de acuerdo
con la declaración de garantía del fabricante FEIN.
El material de serie suministrado con su herramienta eléc-
trica puede que no corresponda en su totalidad al mate-
rial descrito o mostrado en estas instrucciones de
servicio.
Declaración de conformidad.
La empresa FEIN declara bajo su propia responsabilidad
que este producto cumple con las disposiciones pertinen-
tes detalladas en la última página de estas instrucciones de
servicio.
Protección del medio ambiente,
eliminación.
Los embalajes, y las herramientas eléctricas y accesorios
inservibles deberán entregarse a los puntos de recogida
correspondientes para que puedan ser sometidos a un
reciclaje ecológico.
ATENCIÓN
OBJ_BUCH-0000000027-001.book Page 27 Thursday, February 3, 2011 9:12 AM
28
pt
pt
Instrução de serviço original para caroteadoras.

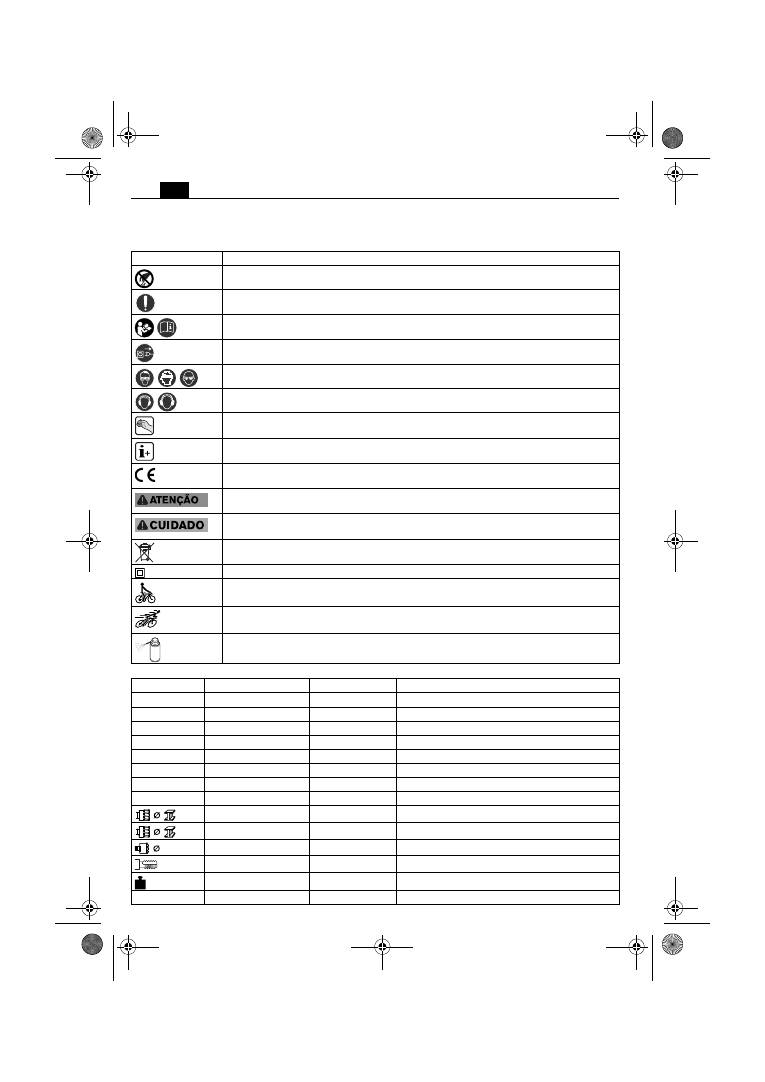

Símbolos utilizados, abreviações e termos.
Símbolo, sinal
Explicação
Não entrar em contacto com as peças em rotação da ferramenta eléctrica.
Trabalhar de acordo com as indicações dos textos ou dos gráficos ao lado!
É imprescindível ler os documentos em anexo, portanto a instrução de serviço e as indicações
gerais de segurança.
Puxar a ficha de rede da tomada de rede antes desta etapa de trabalho. Caso contrário há
perigo de lesões devido a arranque da ferramenta eléctrica.
Usar protecção para os olhos durante o trabalho.
Usar protecção auricular durante o trabalho.
Superfície de preensão
Informação adicional
Autentica a conformidade da ferramenta eléctrica em relação às directivas da Comunidade
Européia.
Esta nota indica uma situação possivelmente perigosa, que pode levar a graves lesões ou até à
morte.
Esta indicação chama a atenção para uma situação possivelmente perigosa, que pode levar a
uma lesão.
Ferramentas eléctricas velhas e outros produtos electrotécnicos e eléctricos devem ser sepa-
rados e reciclados de forma ecológica.
Produto com isolamento duplo ou reforçado
Pequeno n° de rotações
Grande n° de rotações
Spray de corte
Sinal
Unidade internacional
Unidade nacional
Explicação
P
1
W
W
Consumo de potência
P
2
W
W
Débito de potência
U
V
V
Tensão admissível
f
Hz
Hz
Frequência
n
0R
/min
rpm
Número de rotação em vazio (Marcha à direita)
n
0L
/min
rpm
Número de rotação em vazio (Marcha à esquerda)
M...
mm
mm
Medida, rosca métrica
Ø
mm
mm
Diâmetro para uma peça redonda
mm
mm
Diâmetro de perfuração em aço (caroteadora)
mm
mm
Diâmetro de perfuração em alumínio (caroteadora)
mm
mm
Diâmetro de perfuração (serrote de ponta)
mm
mm
Broca abridora de roscas
kg
kg
Peso conforme EPTA-Procedure 01/2003
L
pA
dB
dB
Nível de pressão acústica
Fe
Al
OBJ_BUCH-0000000027-001.book Page 28 Thursday, February 3, 2011 9:12 AM
29
pt
Para a sua segurança.
Devem ser lidas todas as indicações
de advertência e todas as instruções.
O desrespeito às advertências e instruções apresentadas
abaixo pode causar choque eléctrico, incêndio e/ou gra-
ves lesões.
Guarde bem todas as advertências e instruções para
futura referência.
Não utilizar esta ferramenta eléctrica antes de ter
lido atentamente e compreendido a Instrução de
serviço e as “Indicações gerais de segurança”
(número de documento 3 41 30 054 06 1) fornecidas
com o aparelho. A documentação mencionada deve ser
guardada para futura referência e deve ser entregue com
a ferramenta eléctrica caso esta for passada a diante ou
vendida.
Observar também as respectivas directivas de protecção
de trabalho.
Finalidade da ferramenta:
caroteadora manual destinada para a aplicação com as fer-
ramentas de trabalho e acessórios homologados pela
FEIN, em áreas protegidas contra intempéries, para furar
metais e para abrir roscas, sem adução de água.
A ferramenta eléctrica não deve ser usada em uma coluna
de perfuração.
Esta ferramenta eléctrica também é prevista para a utiliza-
ção junto com geradores de corrente alternada, com
potência suficiente, de acordo com a norma ISO 8528,
classe de execução G2. Esta norma não é satisfeita, prin-
cipalmente se o coeficiente de distorção não-linear ultra-
passar 10 %. Se houver dúvidas, informe-se sobre o
gerador utilizado.
Indicações especiais de segurança.
Utilizar os punhos adicionais fornecidos com a ferra-
menta eléctrica.
A perda de controle pode provocar
lesões.
Ao executar trabalhos durante os quais possam ser atin-
gidos cabos eléctricos ou o próprio cabo de rede, deverá
sempre segurar a ferramenta eléctrica pelas superfícies
de punho isoladas.
O contacto com um cabo sob tensão
também pode colocar sob tensão as peças metálicas do
aparelho e levar a um choque eléctrico.
Tenha atenção com cabos eléctricos, tubos de gás e de
água escondidos.
Controlar a área de trabalho com p. ex.
um detector de metal, antes de iniciar o trabalho.
Evite o contacto com o núcleo que é automaticamente
expulso da broca de centragem no final do processo de
trabalho.
O contacto com o núcleo quente expulso pode
levar a lesões.
Fixar a peça a ser trabalhada.
Uma peça a ser trabalhada
fixa através de um dispositivo de fixação está mais firme
do que segurado com as mãos.
Segurar a ferramenta eléctrica com firmeza.
Podem
ocorrer por instantes altos momentos de reacção.
Não apontar a ferramenta eléctrica na sua direcção, nem
na direcção de outras pessoas ou animais.
Há perigo de
lesões devido a ferramentas de trabalho afiadas ou quen-
tes.
É proibido aparafusar ou rebitar placas e símbolos na fer-
ramenta eléctrica.
Um isolamento danificado não ofe-
rece qualquer protecção contra choques eléctricos.
Utilizar placas adesivas.
Não utilizar acessórios que não foram especialmente
desenvolvidos ou homologados pelo fabricante da ferra-
menta eléctrica.
Um funcionamento seguro não é asse-
gurado apenas por um acessório apropriado para a sua
ferramenta eléctrica.
Limpar em intervalos regulares as aberturas de ventila-
ção da ferramenta eléctrica com ferramentas não-metá-
licas.
O ventilador do motor puxa pó para dentro da
caixa da máquina. Um acúmulo excessivo de pó de metal
pode causar perigos eléctricos.
Controlar, antes de colocar em funcionamento, se o cabo
de rede e a ficha de rede apresentam danos.
Recomendação: Sempre operar a ferramenta eléctrica
por meio de um disjuntor de corrente de avaria (RCD) com
corrente de avaria de dimensionamento de 30 mA ou
menos.
Vibração da mão e do braço
O nível de oscilações indicado nestas instruções de servi-
ço foi medido de acordo com um processo de medição
normalizado pela norma EN 60745 e pode ser utilizado
para a comparação de aparelhos. Ele também é apro-
priado para uma avaliação preliminar da carga de vibra-
ções.
O nível de vibrações indicado representa as aplicações
principais da ferramenta eléctrica. Se a ferramenta eléctri-
ca for utilizada para outras aplicações, com outras ferra-
mentas de trabalho ou com manutenção insuficiente, é
possível que o nível de vibrações seja diferente. Isto pode
L
wA
dB
dB
Nível da potência acústica
L
pCpeak
dB
dB
Máximo nível de pressão acústica
K...
Aceleração
a
m/s
2
m/s
2
Valor de emissão de oscilações conforme EN 60745
(soma dos vectores das três direcções)
a
h,D
m/s
2
m/s
2
Médio valor de vibrações para carotear em metal
a
h,D
m/s
2
m/s
2
Médio valor de oscilações para furar com o serrote
de ponta
m, s, kg, A, mm, V,
W, Hz, N, °C, dB,
min, m/s
2
m, s, kg, A, mm, V,
W, Hz, N, °C, dB,
min, m/s
2
Unidades básicas e deduzidas do sistema de unida-
des internacional
SI
.
Sinal
Unidade internacional
Unidade nacional
Explicação
OBJ_BUCH-0000000027-001.book Page 29 Thursday, February 3, 2011 9:12 AM
30
pt
aumentar nitidamente o impacto de vibrações durante o
completo período de trabalho.
Para uma avaliação exacta do impacto de vibrações, tam-
bém deveriam ser considerados os períodos nos quais o
aparelho está desligado ou funciona sem estar realmente
a ser empregado. Isto pode reduzir nitidamente o
impacto de vibrações durante o completo período de tra-
balho.
Como medidas de segurança adicionais para a protecção
do operador contra o efeito das vibrações, deveria deter-
minar por exemplo: Manutenção de ferramentas eléctri-
cas e de ferramentas de trabalho, manter as mãos quentes
e organização dos processos de trabalho.
Manuseio de pós nocivos
Durante processos de desbaste de material são produzi-
dos pós que podem ser nocivos à saúde.
O contacto ou a inalação de alguns pós, como p. ex. de
asbesto ou materiais que contêm asbesto, de pinturas que
contêm chumbo, de metal, de alguns tipos de madeira, de
minerais, de partículas de silicato de substâncias minerais,
de solventes de tintas, de preservantes de madeira e de
antifouling para veículos aquáticos, podem provocar reac-
ções alérgicas em pessoas e/ou doenças das vias respira-
tórias, cancro e danos de reprodução. O risco devido à
inalação de pós depende da exposição. Utilize uma aspi-
ração apropriada para os pó produzido, assim como um
equipamento de protecção pessoal e assegure uma boa
ventilação do local de trabalho. O processamento de
materiais que contêm asbesto só deve ser realizado por
pessoal especializado.
Em condições desfavoráveis é possível que pó de madeira
e pó de metal leve, misturas quentes de pó de lixa e subs-
tâncias químicas possam se inflamar ou causar uma explo-
são. Evite voo de faíscas na direcção do contentor de pó,
assim como o sobreaquecimento da ferramenta eléctrica
e do material a ser lixado, esvaziar o contentor de pó a
tempo e observe as indicações de trabalho do fabricante
do material, assim como as directivas para os materiais a
serem trabalhados, vigentes no seu país.
Instruções de serviço.
Só accionar o comutador do sentido de rotação com o
motor parado.
Se a alimentação de corrente eléctrica for interrompida
enquanto o motor estiver em funcionamento, ou se a fer-
ramenta eléctrica ligada for conectada à tomada, o motor
não ligar-se-á novamente.
O motor pára automaticamente se a ferramenta eléctrica
bloquear frequentemente ou em caso de sobrecarga.
Ligar novamente o motor.
Introduzir a broca de centragem na fixação da ferra-
menta, girando, até ela saltar de volta.
Se possível, as perfurações com as caroteadoras devem
ser realizadas sem interrupções. Para completar uma per-
furação iniciada e interrompida, será necessário repetir o
processo de centragem.
Brocas de centragem embotadas devem ser substituídas,
elas não devem ser reafiadas.
Remover as aparas e o núcleo de material após cada pro-
cesso de trabalho.
Aparas são afiadas e quentes!
Não danificar os gumes ao substituir a broca.
Ao casquilhar materiais com camadas, deverá remover o
núcleo e as aparas após cada camada.
Manutenção e serviço pós-venda.
No caso de aplicações extremas, é possível que
durante o processamento de metais se depo-
site pó condutivo no interior da ferramenta
eléctrica. O isolamento de protecção da ferramenta eléc-
trica pode ser prejudicado. Sopre o interior da ferra-
menta eléctrica em intervalos regulares, através das
aberturas de ventilação, com ar comprimido seco e isento
de óleo e intercalar um disjuntor de corrente de avaria
(FI).
Se o cabo de conexão da ferramenta eléctrica estiver
danificado, deverá ser substituido por um cabo de cone-
xão especialmente disposto, adquirível no serviço pós-
venda FEIN.
As seguintes peças podem ser substituídas pelo utente:
Punho adicional, ferramentas de trabalho
Garantia de evicção e garantia.
A garantia de evicção para este produto é válida con-
forme as regras legais no país onde é colocado em funcio-
namento. Além disso, a FEIN oferece uma garantia
conforme a declaração de garantia do fabricante FEIN.
É possível que o volume de fornecimento da sua ferra-
menta eléctrica só contenha uma parte dos acessórios
descritos ou ilustrados nesta instrução de serviço.
Declaração de conformidade.
A firma FEIN declara, em responsabilidade exclusiva, que
este produto corresponde às respectivas especificações
indicadas na última página desta instrução de serviço.
Protecção do meio ambiente, eliminação.
Embalagens, ferramentas eléctricas a serem deitadas fora
e acessórios velhos devem ser encaminhados a uma reci-
clagem ecológica.
OBJ_BUCH-0000000027-001.book Page 30 Thursday, February 3, 2011 9:12 AM
31
el
el
Πρωτότυπες οδηγίες χρήσης για καροτιέρες.
Σύμβολα που χρησιμοποιούνται, συντμήσεις και όροι.
Σύμβολο,
χαρακτήρας
Ερμηνεία
Μην αγγίζετε τα περιστρεφόμενα μέρη του ηλεκτρικού εργαλείου.
Ακολουθήστε τις οδηγίες στο διπλανό κείμενο ή στα γραφικά!
Να διαβάσετε οπωσδήποτε τα συνημμένα έγγραφα, τις οδηγίες χρήσης και τις
υποδείξεις ασφαλείας.
Βγάλτε το φις από την πρίζα πριν εκτελέσετε το επόμενο βήμα. Διαφορετικά υπάρχει
κίνδυνος τραυματισμού εξαιτίας μιας ενδεχόμενης αθέλητης εκκίνησης του ηλεκτρικού
εργαλείου.
Φοράτε προστατευτικά γυαλιά κατά τη διάρκεια της εργασίας σας.
Φοράτε ωτασπίδες κατά τη διάρκεια της εργασίας σας.
Επιφάνεια συγκράτησης
Συμπληρωματική πληροφορία.
Βεβαιώνει τη συμμόρφωση του ηλεκτρικού εργαλείου με τις οδηγίες της Ευρωπαϊκής
Κοινότητας.
Η υπόδειξη αυτή επισημαίνει μια πιθανή επικίνδυνη κατάσταση που μπορεί να οδηγήσει
σε σοβαρούς τραυματισμούς ή στο θάνατο.
Αυτή η υπόδειξη προειδοποιεί για μια πιθανώς επικίνδυνη κατάσταση που μπορεί να
γίνει αιτία τραυματισμών.
Άχρηστα ηλεκτρικά εργαλεία και άλλα ηλεκτροτεχνικά και ηλεκτρικά προϊόντα πρέπει να
συλλέγονται ξεχωριστά και να ανακυκλώνονται με τρόπο φιλικό προς το περιβάλλον.
Προϊόν με διπλή ή ενισχυμένη μόνωση
Μικρός αριθμός στροφών
Μεγάλος αριθμός στροφών
Σπρέι κοπής
Χαρακτήρας
Διεθνής μονάδα
Εθνική μονάδα
Ερμηνεία
P
1
W
W
Ονομαστική ισχύς
P
2
W
W
Αποδιδόμενη ισχύς
U
V
V
Ονομαστική τάση
f
Hz
Hz
Συχνότητα
n
0R
/min
min
-1
Αριθμός στροφών χωρίς φορτίο
(Δεξιόστροφη κίνηση)
n
0L
/min
min
-1
Αριθμός στροφών χωρίς φορτίο
(Αριστερόστροφη κίνηση)
M...
mm
mm
μέτρο, μετρικό σπείρωμα
Ø
mm
mm
Διατομή ενός στρογγυλού εξαρτήματος
mm
mm
Διάμετρος διάτρησης σε χάλυβα (με τρυπάνι
πυρήνα)
mm
mm
Διάμετρος διάτρησης σε αλουμίνιο (με τρυπάνι
πυρήνα)
Fe
Al
OBJ_BUCH-0000000027-001.book Page 31 Thursday, February 3, 2011 9:12 AM
32
el
Για την ασφάλειά σας.
Διαβάστε όλες τις υποδείξεις
ασφαλείας και τις οδηγίες.
Αμέλειες
κατά την τήρηση των προειδοποιητικών υποδείξεων
και οδηγιών μπορεί να προκαλέσουν ηλεκτροπληξία,
πυρκαγιά ή/και σοβαρούς τραυματισμούς.
Φυλάξτε όλες τις προειδοποιητικές υποδείξεις και οδηγίες
για κάθε μελλοντική χρήση.
Να μην χρησιμοποιήσετε το παρόν ηλεκτρικό
εργαλείο πριν διαβάσετε επιμελώς και
κατανοήσετε αυτές οδηγίες χρήσης καθώς και
τις συνημμένες «Γενικές υποδείξεις ασφαλείας»
(Αριθμός εγγράφου 3 41 30 054 06 1). Να
διαφυλάξετε τα παραπάνω έγγραφα για κάθε
ενδεχόμενη μελλοντική χρήση και να τα επισυνάψετε
στο ηλεκτρικό εργαλείο όταν το παραδώσετε ή το
πουλήσετε σε τρίτο άτομο.
Να τηρείτε επίσης και τις σχετικές εθνικές διατάξεις
για την προστασία της εργασίας.
Προορισμός του ηλεκτρικού εργαλείου:
με το χέρι οδηγούμενη καροτιέρα για χρήση με
εργαλεία και εξαρτήματα εγκεκριμένα από τη FEIN, σε
περιβάλλον μη εκτεθειμένο στις καιρικές συνθήκες,
για τρύπημα σε μέταλλα καθώς και για το άνοιγμα
σπειρωμάτων χωρίς την προσαγωγή νερού.
Μη χρησιμοποιήσετε το ηλεκτρικό εργαλείο σε
συνδυασμό με μια βάση δραπάνου.
Αυτό το εργαλείο κατασκευάστηκε για χρήση σε
συνδυασμό με γεννήτριες εναλλασσόμενου ρεύματος
με επαρκή ισχύ, που εκπληρώνουν τη προδιαγραφή
ISO 8528, έκδοση κλάσης G2. Αυτή η προδιαγραφή
δεν εκπληρώνεται ιδιαίτερα όταν η λεγόμενη
αρμονική παραμόρφωση υπερβαίνει το 10 %. Εν
ανάγκη ενημερωθείτε σχετικά με τη γεννήτρια που
χρησιμοποιείτε.
Ειδικές υποδείξεις ασφαλείας.
Να χρησιμοποιείτε τις πρόσθετες λαβές που συνοδεύουν
το μηχάνημα.
Η απώλεια του ελέγχου μπορεί να
οδηγήσει σε τραυματισμούς.
Να κρατάτε το ηλεκτρικό εργαλείο μόνο από τις
μονωμένες επιφάνειες συγκράτησης όταν διεξάγετε
εργασίες κατά τη διάρκεια των οποίων το τοποθετημένο
εργαλείο μπορεί να έρθει σε επαφή με μη ορατές
ηλεκτρικές γραμμές ή με το δικό του ηλεκτρικό καλώδιο.
Η επαφή με μια ηλεκτροφόρα γραμμή μπορεί να θέσει
τα μεταλλικά τμήματα του μηχανήματος επίσης υπό
τάση και να οδηγήσει έτσι σε ηλεκτροπληξία.
Να προσέχετε μήπως υπάρχουν μη ορατοί ηλεκτρικοί
αγωγοί και σωλήνες φωταερίου (γκαζιού) ή νερού.
Πριν
αρχίσετε την εργασία σας ελέγξτε την περιοχή που
πρόκειται να εργαστείτε π. χ. με μια συσκευή
εντοπισμού μετάλλων.
Να αποφεύγετε την επαφή με το καρότο που μετά το
τρύπημα ωθείται αυτόματα προς έξω από το τρυπάνι
κεντραρίσματος.
Η επαφή με το καυτό καρότο ή με το
καρότο που πέφτει μπορεί να προκαλέσει
τραυματισμούς.
Ασφαλίζετε το υπό κατεργασία τεμάχιο.
Ένα υπό
κατεργασία τεμάχιο που στερεώνεται με τη βοήθεια
μιας διάταξης σύσφιξης είναι στερεωμένο με
μεγαλύτερη ασφάλεια από ένα που συγκρατείται με το
χέρι.
Να κρατάτε γερά το ηλεκτρικό εργαλείο.
Μπορεί να
εμφανιστούν απότομες αντιδραστικές ροπές.
Μην κατευθύνετε το ηλεκτρικό εργαλείο ούτε επάνω στον
εαυτό σας ούτε επάνω σε άλλα άτομα ή ζώα.
Προκαλείται
κίνδυνος τραυματισμού από κοφτερά ή καυτά
εξαρτήματα.
Απαγορεύεται το πριτσίνωμα ή/και το βίδωμα πινακίδων και
συμβόλων επάνω στο ηλεκτρικό εργαλείο.
Μια τυχόν
χαλασμένη μόνωση δεν προσφέρει πλέον καμιά
προστασία κατά της ηλεκτροπληξίας.
Χρησιμοποιείτε αυτοκόλλητες πινακίδες.
Μη χρησιμοποιήσετε ποτέ εξαρτήματα που δεν έχουν
εξελιχτεί ή εγκριθεί από τον κατασκευαστή του
ηλεκτρικού εργαλείου ειδικά γι΄ αυτό.
Η ασφαλής
λειτουργία δεν εξασφαλίζεται μόνο και μόνο επειδή
ένα εξάρτημα ταιριάζει στο ηλεκτρικό σας εργαλείο.
mm
mm
Διάμετρος διάτρησης (σέγα)
mm
mm
Κολαούζο
kg
kg
Βάρος σύμφωνα με EPTA-Procedure 01/2003
L
pA
dB
dB
Στάθμη ακουστικής πίεσης
L
wA
dB
dB
Στάθμη ακουστικής ισχύος
L
pCpeak
dB
dB
Ύψιστη στάθμη ακουστικής πίεσης
K...
Ανασφάλεια
a
m/s
2
m/s
2
Τιμή εκπομπής κραδασμών σύμφωνα με
EN 60745 (άθροισμα ανυσμάτων τριών
κατευθύνσεων)
a
h,D
m/s
2
m/s
2
μέση τιμή κραδασμών για λήψη καρότου από
μέταλλο
a
h,D
m/s
2
m/s
2
μέση τιμή κραδασμών για τρύπημα με σέγα
m, s, kg, A, mm, V,
W, Hz, N, °C, dB,
min, m/s
2
m, s, kg, A, mm, V,
W, Hz, N, °C, dB,
min, m/s
2
Θεμελιώδεις και παράγωγες μονάδες από το
Διεθνές Σύστημα Μονάδων
SI
.
Χαρακτήρας
Διεθνής μονάδα
Εθνική μονάδα
Ερμηνεία
OBJ_BUCH-0000000027-001.book Page 32 Thursday, February 3, 2011 9:12 AM
33
el
Να καθαρίζετε τακτικά τα ανοίγματα αερισμού του
ηλεκτρικού εργαλείου με μη μεταλλικά εργαλεία.
Ο
ανεμιστήρας του κινητήρα αναρροφά σκόνη μέσα στο
περίβλημα. Η υπερβολική συσσώρευση μεταλλικής
σκόνης μπορεί να δημιουργήσει κίνδυνο
ηλεκτροπληξίας.
Πριν την εκκίνηση να βεβαιώνεστε ότι δεν έχουν υποστεί
ζημιές το ηλεκτρικό καλώδιο και το φις.
Πρόταση: Να εργάζεστε με το ηλεκτρικό εργαλείο μέσω
ενός προστατευτικού διακόπτη διαρροής (RCD) με ρεύμα
διαφυγής το πολύ 30 mA.
Κραδασμοί χεριού-μπράτσου
Η στάθμη κραδασμών που αναφέρεται σ΄ αυτές τις
οδηγίες έχει μετρηθεί σύμφωνα με μια διαδικασία
μέτρησης τυποποιημένη στο πλαίσιο του προτύπου
EN 60745 και μπορεί να χρησιμοποιηθεί στη
σύγκριση των διάφορων ηλεκτρικών εργαλείων. Είναι
επίσης κατάλληλη για τον προσωρινό υπολογισμό
της επιβάρυνσης από τους κραδασμούς.
Όταν, όμως, το ηλεκτρικό εργαλείο χρησιμοποιηθεί
με εργαλεία και παρελκόμενα που δεν προβλέπονται
γι’ αυτό ή χωρίς να έχει συντηρηθεί επαρκώς, η
στάθμη κραδασμών μπορεί να αποκλίνει. Αυτό μπορεί
να αυξήσει σημαντικά την επιβάρυνση από τους
κραδασμούς κατά τη διάρκεια του συνόλου του
χρονικού διαστήματος της εργασίας.
Για την ακριβή εκτίμηση της επιβάρυνσης από τους
κραδασμούς, κατά τη διάρκεια ενός ορισμένου
χρονικού διαστήματος εργασίας, θα πρέπει να
ληφθούν επίσης υπόψη και οι χρόνοι κατά τη διάρκεια
των οποίων το μηχάνημα βρίσκεται εκτός
λειτουργίας ή λειτουργεί χωρίς όμως στην
πραγματικότητα να χρησιμοποιείται. Αυτό μπορεί να
μειώσει σημαντικά την επιβάρυνση από τους
κραδασμούς κατά τη διάρκεια του συνόλου του
χρονικού διαστήματος της εργασίας.
Να καθορίζετε συμπληρωματικά μέτρα ασφαλείας για
την προστασία του χειριστή/της χειρίστριας από την
επίδραση των κραδασμών, για παράδειγμα:
συντήρηση των ηλεκτρικών εργαλείων και
παρελκομένων, ζέσταμα των χεριών, οργάνωση των
διαδικασιών εργασίας.
Αντιμετώπιση επικίνδυνων σκονών
Όταν αφαιρείτε υλικό μ’ αυτό το εργαλείο
δημιουργείται σκόνη η οποία μπορεί να είναι
επικίνδυνη.
Το άγγιγμα και η εισπνοή σκόνης από διάφορα υλικά,
π. χ. από αμίαντο και αμιαντούχα υλικά, από
μολυβδομπογιές, από μέταλλα κι από μερικά είδη
ξύλων, από ορυκτά υλικά καθώς και το άγγιγμα και η
εισπνοή σωματιδίων από πυριτικά άλατα υλικών που
περιέχουν πετρώματα, διαλυτών χρωμάτων,
ξυλοπροστατευτικών, Antifouling για θαλάσσια
οχήματα, μπορεί να προκαλέσουν αλλεργικές
αντιδράσεις και/ή ασθένειες των αναπνευστικών
οδών, καρκίνο ή/και βλάβη της γεννητικότητας. Ο
κίνδυνος από την εισπνοή σκόνης εξαρτάται από την
εκάστοτε έκθεση σ’ αυτήν. Να χρησιμοποιείτε
αναρρόφηση κατάλληλη για την εκάστοτε
δημιουργουμένη σκόνη, να φοράτε επίσης έναν
κατάλληλο προσωπικό προστατευτικό εξοπλισμό και
να φροντίζετε για τον καλό αερισμό του χώρου
εργασίας. Να αναθέτετε την κατεργασία αμιαντούχων
υλικών πάντοτε σε ειδικώς εκπαιδευμένα άτομα.
Η σκόνη από ξύλα και ελαφρά μέταλλα, καυτά μίγματα
σκόνης που παράγεται κατά τη λείανση και χημικών
ουσιών μπορούν, υπό δυσμενείς συνθήκες, να
αυτοαναφλεχθούν και να εκραγούν. Να αποφεύγετε τη
δημιουργία σπινθηρισμού με φορά προς το δοχείο
σκόνης καθώς και την υπερθέρμανση του ηλεκτρικού
εργαλείου και των υπό λείανση αντικειμένων, να
αδειάζετε τακτικά το δοχείο σκόνης, να τηρείτε τις
υποδείξεις κατεργασίας του παραγωγού του υλικού
καθώς και τις διατάξεις που ισχύουν στη χώρα σας
για τα υπό κατεργασία υλικά.
Υποδείξεις χειρισμού.
Ο χειρισμός του διακόπτη αλλαγής φοράς
περιστροφής επιτρέπεται μόνο όταν ο κινητήρας δεν
κινείται.
Το ηλεκτρικό εργαλείο δεν ξεκινά πάλι όταν κατά τη
διάρκεια της λειτουργίας του διακοπεί το ηλεκτρικό
ρεύμα ή σε περίπτωση που τοποθετήσετε το φις στην
πρίζα όταν το ηλεκτρικό εργαλείο βρίσκεται στη θέση
ΟΝ.
Το ηλεκτρικό εργαλείο διακόπτει αυτόματα τη
λειτουργία όταν το μπλοκάρισμα του τοποθετημένου
εξαρτήματος διαρκεί πολύ ή όταν το ηλεκτρικό
εργαλείο υπερφορτωθεί. Θέστε το ηλεκτρικό
εργαλείο εκ νέου σε λειτουργία.
Τοποθετήστε το τρυπάνι κεντραρίσματος γυρίζοντάς
το στην υποδοχή εργαλείου μέχρι να επανέλθει
εξαιτίας της πίεσης του ελατηρίου.
Εάν είναι δυνατόν, να διεξάγετε τα τρυπήματα με
τρυπάνια καρότου χωρίς διακοπή. Για να
αποπερατώσετε ένα αρχινισμένο και μη τελειωμένο
τρύπημα πρέπει πρώτα να επαναλάβετε τη διαδικασία
κεντραρίσματος.
Να αντικαθιστάτε τα μη κοφτερά τρυπάνια
κεντραρίσματος επειδή δεν επιτρέπεται να τα
τροχίσετε.
Μετά από κάθε τρύπημα να αφαιρείτε τα γρέζια και
τον κομμένο πυρήνα.
Τα γρέζια είναι κοφτερά και καυτά!
Προσέχετε, όταν αλλάζετε τρυπάνι, να μην υποστεί
βλάβη η κόψη του.
Όταν τρυπάτε στρωματοποιημένα υλικά μετά τη
διάτρηση του κάθε στρώματος να αφαιρείτε τον
κομμένο πυρήνα και τα γρέζια.
Συντήρηση και Service.
Υπό ακραίες συνθήκες εργασίας μπορεί,
κατά την επεξεργασία μετάλλων, να
κατακαθίσει αγώγιμη σκόνη στο εσωτερικό
του ηλεκτρικού εργαλείου. Μπορεί να επηρεαστεί
αρνητικά η προστατευτική μόνωση του ηλεκτρικού
εργαλείου. Να καθαρίζετε τακτικά το εσωτερικό του
ηλεκτρικού εργαλείου, δια μέσου των σχισμών
αερισμού, με ξηρό, χωρίς λάδια πεπιεσμένο αέρα και
να συνδέσετε εν σειρά έναν προστατευτικό διακόπτη
διαρροής (διακόπτη RCD).
OBJ_BUCH-0000000027-001.book Page 33 Thursday, February 3, 2011 9:12 AM
34
el
Αν το ηλεκτρικό καλώδιο υποστεί βλάβη πρέπει να
αντικατασταθεί από ένα άλλο, ειδικά
προκατασκευασμένο ηλεκτρικό καλώδιο που
προσφέρει το Service της FEIN.
Αν χρειαστεί, μπορείτε να αντικαταστήσετε οι ίδιοι τα
παρακάτω εξαρτήματα:
Πρόσθετη λαβή, εξαρτήματα
Εγγύηση.
Η εγγύηση για το προϊόν ισχύει σύμφωνα με τις
νομικές διατάξεις της χώρας στην οποία κυκλοφορεί.
Εκτός αυτού η FEIN σας παρέχει και μια επί πλέον
εγγύηση, ανάλογα με την εκάστοτε δήλωση
κατασκευαστή της FEIN.
Στη συσκευασία του ηλεκτρικού σας εργαλείου
μπορεί να περιέχεται μόνο ένα μέρος των
εξαρτημάτων που περιγράφονται ή απεικονίζονται σ’
αυτές τις οδηγίες χρήσης.
Δήλωση συμμόρφωσης.
Η εταιρία FEIN δηλώνει με αποκλειστική ευθύνη της
ότι αυτό το προϊόν ανταποκρίνεται πλήρως στους
σχετικούς κανονισμούς που αναφέρονται στην
τελευταία σελίδα αυτών των οδηγιών χρήσης.
Προστασία του περιβάλλοντος, απόσυρση.
Οι συσκευασίες, τα άχρηστα ηλεκτρικά εργαλεία και
τα εξαρτήματα πρέπει να ανακυκλώνονται με τρόπο
φιλικό προς το περιβάλλον.
OBJ_BUCH-0000000027-001.book Page 34 Thursday, February 3, 2011 9:12 AM
35
da
da
Original driftsvejledning kerneboremaskine.
Anvendte symboler, forkortelser og begreber.
Symbol, tegn
Forklaring
Berør ikke roterende dele på el-værktøjet.
Følg instruktionerne i efterfølgende tekst eller grafik!
Læs ubetinget vedlagte dokumenter som f.eks. driftsvejledning og almindelige sikkerheds-
råd.
Læs ubetinget vedlagte dokumenter som f.eks. brugsanvisning og almindelige sikkerheds-
forskrifter.
Brug øjenbeskyttelse under arbejdet.
Brug høreværn under arbejdet.
Grebområde
Ekstra information.
Bekræfter at el-værktøjet er i overensstemmelse med gældende direktiver inden for det
europæiske fællesskab.
Denne henvisning viser en mulig farlig situation, der kan føre til alvorlige kvæstelser evt.
med døden til følge.
Denne henvisning advarer mod en mulig farlig situation, der kan føre til kvæstelser.
Gammelt el-værktøj og andre elektrotekniske og elektriske produkter skal samles og afle-
veres separat til miljøvenlig genbrug.
Produkt med dobbelt eller forstærket isolering
Lille omdrejningstal
Stort omdrejningstal
Skærespray
Tegn
Enhed international
Enhed national
Forklaring
P
1
W
W
Optagende effekt
P
2
W
W
Afgivende effekt
U
V
V
Dimensioneringsspænding
f
Hz
Hz
Frekvens
n
0R
/min
/min
Ubelastet omdrejningstal (Højreløb)
n
0L
/min
/min
Ubelastet omdrejningstal (Venstreløb)
M...
mm
mm
Mål, metrisk gevind
Ø
mm
mm
Diameter på en rund del
mm
mm
Borediameter stål (kernebor)
mm
mm
Borediameter aluminium (kernebor)
mm
mm
Borediameter (hulsav)
mm
mm
Gevindskærer
kg
kg
Vægt iht. EPTA-Procedure 01/2003
L
pA
dB
dB
Lydtrykniveau
Fe
Al
OBJ_BUCH-0000000027-001.book Page 35 Thursday, February 3, 2011 9:12 AM
36
da
For din egen sikkerheds skyld.
Læs alle sikkerhedsråd og instruk-
ser.
I tilfælde af manglende overhol-
delse af sikkerhedsråd og instrukserne er der risiko for
elektrisk stød, brand og/eller alvorlige kvæstelser.
Opbevar alle sikkerhedsråd og instrukser til senere brug.
Anvend ikke dette el-værktøj, før du har læst nær-
værende driftsvejledning samt vedlagte „Alminde-
lige sikkerhedsråd“ (skriftnummer
3 41 30 054 06 1) nøje igennem og forstået det hele.
Opbevar nævnte materiale til senere brug og giv det
videre til en evt. ny ejer.
Læs og overhold ligeledes de gældende nationale arbejds-
beskyttende bestemmelser.
El-værktøjets formål:
Håndført kerneboremaskine til boring i metal og til
gevindskæring uden vandtilførsel med det af FEIN god-
kendte tilbehør i vejrbeskyttede omgivelser.
Brug ikke el-værktøjet i en borestander.
Dette el-værktøj er også beregnet til brug sammen med
vekselstrømgeneratorer med tilstrækkelig ydelse, der
svarer til standard ISO 8528, udførelsesklasse G2.
Bestemmelserne i denne standard overholdes især ikke,
hvis den såkaldte THD overskrider 10 %. Er du i tvivl,
læses og overholdes informationsmaterialet til den gene-
rator, du bruger.
Specielle sikkerhedsforskrifter.
Brug de ekstrahåndtag, der følger med værktøjet.
Tab af
kontrollen kan føre til kvæstelser.
Hold værktøjet i de isolerede gribeflader, når arbejde
udføres, hvor tilbehøret kan ramme skjulte strømlednin-
ger eller værktøjets egen ledning.
Kontakten med en
spændingsførende ledning kan også sætte metalholdige
værktøjsdele under spænding, hvilket kan føre til elek-
trisk stød.
Hold øje med skjult liggende elektriske ledninger, gas- og
vandrør.
Kontrollér arbejdsområdet (f.eks. med en metal-
pejler), før arbejdet påbegyndes.
Undgå at berøre borekernen, der automatisk stødes ud af
centreringsboret, når arbejdet er færdigt.
Kontakt med
den varme eller nedfaldende kerne kan føre til kvæstel-
ser.
Sikre emnet.
Et emne, der holdes med en spændeanord-
ning, holdes mere sikkert end i hånden.
Hold godt fast i el-værktøjet.
Der kan opstå høje reakti-
onsmomenter for en kort tid.
Ret ikke el-værktøjet mod dig selv, andre personer eller
dyr.
Skarpt eller varmt tilbehør kan føre til kvæstelser.
Det er forbudt at skrue eller nitte skilte og tegn på el-
værktøjet.
En beskadiget isolering beskytter ikke mod
elektrisk stød. Anvend klæbeetiketter.
Anvend ikke tilbehør, hvis det ikke er udviklet eller frigi-
vet specielt af el-værktøjets fabrikant.
Sikker drift er ikke
kun givet ved, at tilbehøret passer til dit el-værktøj.
Rengør ventilationsåbningerne på el-værktøjet med
regelmæssige mellemrum med ikke-metallisk værtøj.
Motorblæseren trækker støv ind i huset. Dette kan føre
til elektrisk fare, hvis store mængder metalstøv opsamles.
Kontrollér altid nettilslutningsledningen og netstikket for
beskadigelser før brug.
Anbefaling: Brug altid el-værktøjet via en fejlstrømbe-
skyttelseskontakt (RCD) med dimensioneret fejlstrøm på
30 mA eller mindre.
Hånd-arm-vibrationer
Vibrationsniveauet angivet i disse instruktioner er målt
jævnfør en måleprocedure, normeret i EN 60745, og kan
benyttes til indbyrdes sammenligning af el-værktøj. Den
egner sig desuden til en foreløbig vurdering af vibrations-
belastningen.
Det angivne vibrationsniveau repræsenterer el-værktø-
jets vigtigste anvendelsesformer. Men hvis el-værktøjet
benyttes på anden måde med ikke formålsbestemt tilbe-
hør eller ved utilstrækkelig vedligeholdelse, kan vibrati-
onsniveauet afvige. Derved kan vibrationsbelastningen i
hele arbejdsperioden forøges betydeligt.
Ved en nøjagtig vurdering af vibrationsbelastningen bør
der også tages højde for den tid, hvor værktøjet enten er
slukket eller fortsat er tændt, men ikke er i egentlig brug.
Det kan reducere vibrationsbelastningen i hele arbejds-
perioden betydeligt.
Fastlæg yderligere sikkerhedsforanstaltninger til beskyt-
telse af brugeren mod vibrationernes effekt som f.eks.:
Vedligeholdelse af el-værktøj og tilbehør, hold hænderne
varme, organisation af arbejdsprocedurer.
L
wA
dB
dB
Lydeffektniveau
L
pCpeak
dB
dB
Top lydtrykniveau
K...
Usikkerhed
a
m/s
2
m/s
2
Svingningsemissionsværdi iht. EN 60745
(vektorsum for tre retninger)
a
h,D
m/s
2
m/s
2
Gennemsn. svingningsværdi for kerneboring i
metal
a
h,D
m/s
2
m/s
2
Gennemsn. svingningsværdi for boring med hul-
sav
m, s, kg, A, mm, V,
W, Hz, N, °C, dB,
min, m/s
2
m, s, kg, A, mm, V,
W, Hz, N, °C, dB,
min, m/s
2
Basisenheder og afledte enheder fra det internati-
onale enhedssystem
SI
.
Tegn
Enhed international
Enhed national
Forklaring
OBJ_BUCH-0000000027-001.book Page 36 Thursday, February 3, 2011 9:12 AM
37
da
Håndtering med farligt støv
Bruges dette værktøj til materialeafslibende arbejdspro-
cesser, opstår der støv, der kan være farligt.
Berøring eller indånding af nogle former for støv som
f.eks. fra asbest og asbestholdige materialer, blyholdig
maling, metal, nogle træsorter, mineraler, silikatpartikler
med stenholdige materialer, farveopløsende midler, træ-
beskyttelsesmidler, antifouling til vandkøretøjer kan
udløse allergiske reaktioner og/eller luftvejssygdomme,
kræft og forplantningsskader hos personer med allergiske
reaktioner. Risikoen for at indånde støv afhænger af eks-
positionen. Brug en opsugningsmåde, der er afstemt efter
det støv, der opstår, samt personligt beskyttelsesudstyr
og sørg for god udluftning/ventilation på arbejdspladsen.
Overlad altid behandling af asbestholdigt materiale til fag-
folk.
Træstøv og letmetalstøv, varme blandinger af slibestøv og
kemiske stoffer kan under ugunstige betingelser antæn-
des af sig selv og føre til eksplosion. Undgå gnistregn hen
imod støvbeholder samt overophedning af el-værktøjet
og slibegodset, tøm rettidigt støvbeholderen, følg bear-
bejdningshenvisningerne fra materialeproducenten samt
de forskrifter, der gælder i brugslandet for de materialer,
der skal bearbejdes.
Betjeningsforskrifter.
Tryk kun på retningsomskifteren, når motoren står stille.
Afbrydes strømtilførslen, mens motoren kører, eller for-
bindes det tændte el-værktøj med stikdåsen, går motoren
ikke i gang igen.
Blokeres tilbehøret hele tiden eller i tilfælde af overbe-
lastning, stopper motoren automatisk. Tænd for motoren
igen.
Sæt centreringsboret drejende ind i værktøjsholderen, til
det fjedrer tilbage.
Gennemfør så vidt muligt boringer med kernebor uden
afbrydelse. En påbegyndt eller afbrudt boring fuldendes
ved at gentage centreringsboreprocessen.
Udskift uskarpe centreringsbor, de bør ikke efterslibes.
Fjern spånerne og den udborede kerne efter hver boring.
Spåner er skarpe og varme!
Undgå at beskadige skærene, når boret skiftes.
Fjern kernen og spånerne efter hvert gennemboret lag,
hvis der kernebores i materialer, der består af flere lag.
Vedligeholdelse og kundeservice.
Under ekstreme brugsbetingelser kan bear-
bejdning af metal føre til aflejring af ledende
støv inde i el-værktøjet. El-værktøjets beskyt-
telsesisolering kan forringes. Blæs den indvendige side af
el-værktøjet gennem ventilationsåbningerne igennem
med tør og oliefri trykluft med hyppige mellemrum og
forkoble et HFI-relæ.
Er el-værktøjets tilslutningsledning beskadiget, skal den
erstattes med en specielt forberedt tilslutningsledning,
der fås hos FEIN kundeservice.
Følgende dele kan du selv udskifte efter behov:
Ekstra håndtag, tilbehør
Mangelsansvar/reklamationsret og
garanti.
Mangelsansvaret/reklamationsretten er fastlagt i de lovbe-
stemmelser, der gælder i det land, hvor maskinen mar-
kedsføres. Derudover yder FEIN garanti iht. FEIN
fabrikantens garantierklæring.
Det kan være, at el-værktøjet kun leveres med en del af
det tilbehør, der beskrives eller illustreres i driftsvejled-
ningen.
Overensstemmelseserklæring.
Firmaet FEIN erklærer på eget ansvar, at dette produkt er
i overensstemmelse med de gældende bestemmelser, der
findes på den sidste side i denne driftsvejledning.
Miljøbeskyttelse, bortskaffelse.
Emballage, udtjent el-værktøj og tilbehør bedes afleveret
til miljøvenlig genbrug.
OBJ_BUCH-0000000027-001.book Page 37 Thursday, February 3, 2011 9:12 AM
38
no
no
Original driftsinstruks kjernebormaskin.
Anvendte symboler, forkortelser og uttrykk.
Symbol, tegn
Forklaring
Ikke berør de roterende delene til elektroverktøyet.
Følg anvisningene i teksten eller bildet ved siden av!
Vedlagte dokumenter som driftsinstruks og generelle sikkerhetsinformasjoner må absolutt
leses.
Før dette arbeidet må du trekke støpselet ut av stikkontakten. Ellers er det fare for skader hvis
elektroverktøyet starter utilsiktet.
Bruk øyebeskyttelse ved arbeid.
Bruk hørselvern ved arbeid.
Gripeflate
Ekstra informasjon.
Bekrefter at elektroverktøyet er i samsvar med direktivene til det Europeiske Forbund.
Denne informasjonen henviser til en mulig farlig situasjon som kan medføre alvorlige skader
eller død.
Denne informasjonen advarer mot en mulig farlig situasjon som kan føre til skader.
Vrakede elektroverktøy og andre elektrotekniske og elektriske produkter må samles inn hver
for seg og leveres inn til en miljøvennlig resirkulering.
Produkt med dobbelt eller forsterket isolasjon
Lavt turtall
Høyt turtall
Skjærespray
Tegn
Enhet internasjonalt
Enhet nasjonalt
Forklaring
P
1
W
W
Opptatt effekt
P
2
W
W
Avgitt effekt
U
V
V
Spenning
f
Hz
Hz
Frekvens
n
0R
/min
min
-1
Turtall, ubelastet (Høyregang)
n
0L
/min
min
-1
Turtall, ubelastet (Venstregang)
M...
mm
mm
Mål, metrisk
Ø
mm
mm
Diameter til en rund del
mm
mm
Bordiameter stål (kjernebor)
mm
mm
Bordiameter aluminium (kjernebor)
mm
mm
Bordiameter (hullsag)
mm
mm
Maks gjengetappstørrelse
kg
kg
Vekt tilsvarende EPTA-Procedure 01/2003
L
pA
dB
dB
Lydtrykknivå
Fe
Al
OBJ_BUCH-0000000027-001.book Page 38 Thursday, February 3, 2011 9:12 AM
39
no
For din egen sikkerhet.
Les gjennom alle advarslene og
anvisningene.
Feil ved overholdelsen
av advarslene og nedenstående anvisninger kan medføre
elektriske støt, brann og/eller alvorlige skader.
Ta godt vare på alle advarslene og informasjonene.
Ikke bruk dette elektroverktøyet før du har lest og
forstått denne driftsinstruksen og de vedlagte
“Generelle sikkerhetsinformasjonene” (doku-
mentnummer 3 41 30 054 06 1). Oppbevar de angitte
papirene til senere bruk og overrekk disse sammen med
elektroverktøyet hvis det lånes bort eller selges videre.
Følg også de vanlige nasjonale arbeidsmiljøbestemmelse-
ne.
Elektroverktøyets formål:
Håndført kjernboremaskin til bruk med FEIN godkjente
innsatsverktøy og tilbehør i værbeskyttede omgivelser
uten vanntilførsel til boring i metall og til gjengeskjæring.
Ikke bruk elektroverktøyet i et borestativ.
Dette elektroverktøyet er også beregnet til bruk på vek-
selstrømgeneratorer med tilstrekkelig ytelse, som oppfyl-
ler kravene i standard ISO 8528, modellklasse G2. Denne
standarden oppfylles ikke hvis den såkalte klirrfaktoren
overskrider 10 %. I tvilstilfeller må du informere deg om
den generatoren du bruker.
Spesielle sikkerhetsinformasjoner.
Bruk ekstrahåndtakene som leveres sammen med elek-
troverktøyet.
Hvis du mister kontrollen, kan dette føre til
skader.
Hold elektroverktøyet på de isolerte gripeflatene, hvis du
utfører arbeid der innsatsverktøyet kan treffe på skjulte
strømledninger eller den egne strømledningen.
Kontakt
med en spenningsførende ledning kan også sette elektro-
verktøyets metalldeler under spenning og føre til elek-
triske støt.
Pass på skjulte elektriske ledninger, gass- og vannrør.
Kontroller arbeidsområdet f. eks. med et metallsøkeap-
parat før arbeidet påbegynnes.
Unngå berøring med borekjernen som automatisk støtes
ut av sentrumsboret når arbeidet avsluttes.
Kontakt med
den varme eller nedfallende kjernen kan føre til skader.
Sikre arbeidsstykket.
Et arbeidsstykke som holdes fast
med spenninnretninger, holdes sikrere enn med hånden.
Hold elektroverktøyet godt fast.
Det kan oppstå høye
reaksjonsmomenter i korte perioder.
Rett ikke el-verktøyet mot deg selv, andre personer eller
dyr.
Det er fare for skader pga. skarpe eller varme innsats-
verktøy.
Det er forbudt å skru eller nagle skilt eller tegn på elek-
troverktøyet.
En skadet isolasjon gir ingen beskyttelse
mot elektriske støt. Bruk klebeskilt.
Bruk kun reservedeler eller tilbehør som er levert og god-
kjent av produsenten.
En sikker bruk kan ikke garanteres
selv om annet tilbehør som passer til elektroverktøyet
blir benyttet.
Rengjør ventilasjonsåpningene til elektroverktøyet med
ikke-metalliske verktøy med jevne mellomrom.
Motorvif-
ten trekker støv inn i motorhuset. Dette kan forårsake
elektrisk fare når det samles for mye metallstøv.
Sjekk strømledningen og støpselet mht. skader før igang-
setting.
Anbefaling: Elektroverktøyet må alltid brukes med en
jordfeilbryter dimensjonert til jordfeilstrøm på 30 mA
eller mindre.
Hånd-arm-vibrasjoner
Vibrasjonsnivået som er angitt i disse anvisningene er
målt iht. en målemetode som er standardisert i EN 60745
og kan brukes til sammenligning av elektroverktøy med
hverandre. Den egner seg også til en foreløpig vurdering
av svingningsbelastningen.
Det angitte svingningsnivået representerer de vanlige
anvendelsene til elektro-verktøyet. Men hvis elektro-
verktøyet brukes til andre anvendelser, med avvikende
innsatsverktøy eller utilstrekkelig vedlikehold, kan sving-
ningsnivået avvike. Dette kan øke vibrasjonsbelastningen
tydelig for hele arbeidstiden.
Til en nøyaktig vurdering av vibrasjonsbelastningen bør
det også tas hensyn til tidene når maskinen var utkoblet
eller går, men ikke virkelig brukes. Dette kan redusere
vibrasjonsbelastningen tydelig for hele arbeidstiden.
Bestem ekstra sikkerhetstiltak for å beskytte brukeren
mot svingningsvirkninger som for eksempel: Vedlikehold
av elektroverktøy og innsatsverktøy, holde hendene
varme, organisere arbeidsforløpene.
L
wA
dB
dB
Lydeffektnivå
L
pCpeak
dB
dB
Maksimalt lydtrykknivå
K...
Usikkerhet
a
m/s
2
m/s
2
Svingningsemisjonsverdi iht. EN 60745
(vektorsum fra tre retninger)
a
h,D
m/s
2
m/s
2
Gjennomsnittelig svingningsverdi for kjerneboring
i metall
a
h,D
m/s
2
m/s
2
Gjennomsnittelig svingningsverdi for boring med
hullsag
m, s, kg, A, mm, V,
W, Hz, N, °C, dB,
min, m/s
2
m, s, kg, A, mm, V,
W, Hz, N, °C, dB,
min, m/s
2
Basis- og avledede enheter fra det internasjonale
enhetssystemet
SI
.
Tegn
Enhet internasjonalt
Enhet nasjonalt
Forklaring
OBJ_BUCH-0000000027-001.book Page 39 Thursday, February 3, 2011 9:12 AM
40
no
Håndtering av farlig støv
I arbeidsprosesser der dette verktøyet fjerner deler av
materialer kan det oppstå støv som kan være farlig.
Berøring eller innånding av noen typer støv som f. eks. av
asbest og asbestholdige materialer, blyholdig maling,
metall, noen tresorter, mineraler, silikatpartikler av stein-
holdige materialer, løsemidler for maling, trebeskyttel-
sesmidler, bunnstoff for båter kan utløse allergiske
reaksjoner og/eller åndedrettssykdommer, kreft, for-
plantningsskader hos mennesker. Risikoen ved innånding
av støv er avhengig av eksponeringen. Bruk en avsuging
som passer til støvet som oppstår, bruk personlig beskyt-
telsesutstyr og sørg for en god ventilasjon av arbeidsplas-
sen. Overlat bearbeidelsen av asbestholdig material kun
til fagfolk.
Trestøv og lettmetallstøv, varme blandinger av slipestøv
og kjemiske stoffer kan ved ugustige vilkår antenne seg
selv og forårsake en eksplosjon. Unngå gnistsprut i ret-
ning av støvbeholderen og en overoppheting av el-verk-
tøyet og slipematerialet, tøm støvbeholderen i tide, følg
bearbeidelsesinstruksene til materialprodusenten og de
gyldige nasjonale forskriftene for materialene som skal
bearbeides.
Bruksinformasjon.
Bruk høyre-/venstre-bryteren kun når motoren står
stille.
Hvis strømtilførselen avbrytes mens motoren går eller
det innkoplede elektroverktøyet settes inn i stikkontak-
ten, starter motoren ikke igjen.
Ved kontinuerlig blokkering av innsatsverktøyet eller
overbelastning stanser motoren automatisk. Start moto-
ren på nytt.
Sett sentrumsboret dreiende inn i verktøyfestet til dette
fjærer tilbake.
Lag boringer med kjernebor helst uten avbrudd. Til full-
endelse av en påbegynt og avbrutt boring skal sentre-
ringsboringen gjentas.
Skift ut butte sentrumsbor, disse må ikke slipes.
Fjern spon og utbort kjerne etter hver boring.
Spon er skarpe og varme!
Unngå å skade skjærene ved utskifting av boret.
Ved kjerneboring av sjiktet material må du alltid fjerne
kjernen og sponene etter hvert gjennomboret sjikt.
Vedlikehold og kundeservice.
Ved ekstreme bruksvilkår kan det ved bearbei-
delse av metall sette seg lededyktig støv inne i
elektroverktøyet. Beskyttelsesisolasjonen til
elektroverktøyet kan innskrenkes. Blås ofte gjennom den
innvendige delen av el-verktøyet gjennom ventilasjons-
spaltene med tørr og oljefri trykkluft og tilslutt en jord-
feilbryter.
Hvis strømledningen til elektroverktøyet er skadet må
den skiftes ut med original ledning som fås kjøpt hos
FEIN-kundeservice.
Følgende deler kan du skifte ut selv etter behov:
Ekstrahåndtak, innsatsverktøy
Reklamasjonsrett og garanti.
Reklamasjonsretten for produktet gjelder jf. de lovmes-
sige bestemmelsene i det landet produktet selges i. Ut
over dette yter FEIN garanti i henhold til FEIN-produsen-
tens garantierklæring.
Kun en del av det beskrevne eller illustrerte tilbehøret i
denne driftsinstruksen inngår i leveransen av elektro-
verktøyet.
Samsvarserklæring.
Firmaet FEIN erklærer som eneansvarlig at dette produk-
tet stemmer overens med de vanlige bestemmelsene som
er oppført på siste side i denne driftsinstruksen.
Miljøvern, deponering.
Emballasjer, gammelt elektroverktøy og tilbehør må leve-
res inn til miljøvennlig resirkulering.
OBJ_BUCH-0000000027-001.book Page 40 Thursday, February 3, 2011 9:12 AM
