Svenska Begränsad garanti

Välkommen till B&W!

Denna produkt har tillverkats enligt

högsta kvalitetsstandard. Om något mot

förmodan skulle gå sönder garanterar

B&W och dess återförsäljare att utan

kostnad (vissa undantag finns) reparera

och byta ut reservdelar i alla länder som

har en officiell B&W-distributör.

Denna begränsade garanti gäller i fem år

från inköpsdatum, och i två år för

elektronikprodukter, inklusive högtalare

med inbyggda förstärkare.

Villkor

1

Garantin gäller endast reparation.

Varken transport- eller

installationskostnader eller andra

kostnader täcks av garantin.

2

Garantin gäller endast ursprungliga

köparen och överförs inte om

produkten säljs i andra hand.

3

Garantin täcker inga andra skador än

reparation av felaktiga material eller

komponenter eller felaktigt arbete

utfört före inköpstillfället. Garantin

täcker således inte:

a skador som uppstått vid felaktig

installation eller uppackning,

b skador som uppstått vid annat bruk

än det som uttryckligen beskrivs i

instruktionsboken, till exempel

försumlighet, modifiering eller

användande av delar som inte

tillverkats eller godkänts av B&W,

c skador som uppstått på grund av

kringutrustning,

d skador som uppstått på grund av

blixtnedslag, eldsvåda, översvämning,

krig, upplopp eller andra händelser

som rimligtvis inte kan kontrolleras av

B&W och dess distributörer,

e produkter som saknar eller har

ändrade serienummer,

f

produkter som reparerats eller

modifierats av icke-godkänd person.

4

Denna garanti är ett komplement till

nationella lagar och bestämmelser

och påverkar inte kundens lagliga

rättigheter och skyldigheter.

Så använder du garantin

Gör så här om du behöver använda dig

av garantin:

1

Om produkten används i inköpslandet

kontaktar du den auktoriserade B&W-

handlare som du köpte produkten av.

2

Om produkten används i ett annat

land kontaktar du den nationella

distributören som kan ge dig

instruktioner om var du kan få

produkten reparerad. Om du vill ha

information om vem distributören är

kan du ringa till B&W i Storbritannien

eller besöka vår hemsida.

För att garantin skall gälla behöver du

visa upp detta häfte, ifyllt och stämplat

av din handlare vid köptillfället. Faktura

eller annat ägarbevis med information om

inköpstillfället kan också behövas.

Användarmanual

Introduktion

Tack för att du valt Bowers & Wilkins.

På B&W har vi alltid följt John Bowers

ursprungliga filosofi att kombinera

konsten och vetenskapen med akustiska

konstruktioner för att helt enkelt skapa

bättre produkter, med målet att ge så

mycket nöje och så bra upplevelser som

möjligt när man lyssnar på musik eller

tittar på filmer.

Den ursprungliga Nautilus 800-serien

innehöll en rad nya tekniker som gjorde

att den troligen blev den bäst säljande

High End-serien i världen.

Sedan dess har vårt team av forsknings-

och utvecklingsingenjörer arbetat med att

förbättra högtalarnas prestanda

ytterligare. Följande är en kort

sammanfattning av vad du kommer att

upptäcka i den nya serien.

Basmembranen har nu genomgående en

ny konstruktion med kolfibermaterial och

en kärna av Rohacell-skum. Styva

membran är bäst för att återge

basfrekvenser och den här nya

konstruktionen har medfört att vi kunnat

använda tjockare membran utan att öka

vikten. Den extra tjockleken gör att

membranet orsakar mindre missljud inuti

kabinettet, vilket i sin tur ger en oerhörd

dynamik och ett bättre tempo i

basregistret, och det ger dessutom en

renare återgivning av mellanregistret.

FST-mellanregistret har fått ett nytt

chassi som är starkare, men som har

samma öppna yta bakom membranet så

att inte brist på fritt luftflöde påverkar

membranets rörelser.

All B&W:s diskantelement har ett

frekvensomfång som sträcker sig långt

bortom vad det mänskliga örat kan höra,

vilket krävs för att utnyttja potentialen i

inspelningar med SACD och DVD-Audio.

Toppmodellerna i den nya serien har nu

diskantelement med diamantdome.

Dessa är komplicerade och kostsamma

att tillverka men de är jämna och linjära

upp till 80 kHz, vilket är bättre än så

kallade superdiskanter.

Konsten att utveckla delningsfilter – för

att överföra signalerna till varje element

utan att förvränga dem och för att

integrera ljudet från elementen – har

länge betraktats som något av en

svartkonst. För den nya serien har våra

ingenjörer omvärderat några av de

traditionella tankarna som ligger bakom

delningsfilter och sedan kringgått

reglerna en aning. Resultatet är en

ljudbild med oöverträffat stereoperspektiv

och djup.

Det här är högtalare av högsta klass och

det är värt att ägna tid åt att finjustera

din anläggning, så var vänlig och läs

denna manual noggrant. Mer information

hittar du under Vanliga frågor och svar

på vår hemsida på adressen

www.bwspeakers.com.

Så här använder du manualen

Den här manualen behandlar alla passiva

högtalare i 800-serien. Även om en del

information inte rör dig och din

anläggning direkt så kan det vara bra att

ha all information till hands på ett och

samma ställe, som en hjälp att välja

modeller om du vill utöka din anläggning

vid ett senare tillfälle.

Varje avsnitt i manualen har ett nummer

och du blir hänvisad till andra relevanta

avsnitt med pilmarkeringar (

f

). Vissa

textavsnitt, som bara gäller enskilda

modeller, är markerade med ett vertikalt

streck till vänster.

Innehåll

f

Gå till

Kontrollera innehållet

1

Placera högtalarna

2

Montera högtalarna

3

Anslut högtalarna

4

Finjustering

5

Inspelning

6

Övrig utrustning

7

Skötsel

8

1

KONTROLLERA INNEHÅLLET

Olika modeller har olika tillbehör. Använd

tabellen i figur 1 för att kontrollera

innehållet för dina högtalare.

Om något saknas kontaktar du din

återförsäljare.

2

PLACERING

Magnetfält

Om du använder högtalarna i en

hemmabio och du har en vanlig bildrörs-

88

TV, måste du se till att bilden inte störs

av magnetfält som orsakas av

högtalarnas magnetsystem. Följande

centerhögtalare är magnetisk

avskärmade eftersom de är konstruerade

för att placeras i närheten av

TV-apparater:

HTM1D

HTM2D

HTM3S

HTM4S

Alla andra högtalare i serien bör placeras

minst 0,5 meter från känsliga

TV-apparater. En del TV-apparater är

särskilt känsliga för magnetfält och kan

behöva ytterligare avstånd. Plasma- och

LCD-skärmar påverkas dock inte, och

projektorer brukar sällan placeras i

närheten av högtalare.

Användning

f

Gå till

Höger och vänster front

2.1

Centerhögtalare front

2.2

Bakhögtalare

2.3

2.1 HÖGER OCH VÄNSTER FRONT

Om du bara är intresserad av musik, och

inte film, placerar du högtalarna lika långt

från varandra som du sitter ifrån dem.

Det ger en ungefärlig liksidig triangel med

vinklar på 60 grader. Detta gäller oavsett

om du använder en centerhögtalare eller

inte.

Med undantag av den renodlade

väggmodellen SCMS, blir högtalarnas

balans bättre om de står minst 0,5 meter

från väggen. Detta förbättrar också

intrycket av djup i ljudbilden. (figur 2)

Om du bara är intresserad av

2-kanalsmusik så kan ett för stort

avstånd mellan högtalarna leda till att det

uppstår ett "hål" i ljudbilden, med en

mindre bra mittkänsla. Om du använder

en centerhögtalare kan du däremot öka

avståndet mellan högtalarna. Allt som

händer då är att ljudbilden breddas och

att närvarokänslan förbättras.

Om rummet gör att du måste ställa

högtalarna brett isär så kan du ofta

förbättra stereoperspektivet genom att

vinkla in högtalarna mot lyssningsplatsen.

Detta förbättrar också mittkänslan för

lyssnare som inte sitter mitt emellan

högtalarna. (figur 3)

Om du även använder högtalarna för

filmer bör du matcha ljudbilden med

storleken på skärmen. Detta innebär

oftast att högtalarna ska stå mer ihop.

En bra grundregel är att du börjar med

att placera högtalarna ungefär 0,5 meter

från skärmens kanter. (figur 4)

Stativ- och vägghögtalare bör placeras

så att diskanten sitter i öronhöjd. Ljudets

spridning i det vertikala planet minskar

mellan mellanregister- och

diskantelementet när båda elementen

arbetar tillsammans. För att bevara en så

bra balans i ljudet som möjligt bör detta

vara inom ±5 grader.

Golvhögtalare har en spridningsvinkel

som är optimerad efter högtalarens höjd

och en normal höjd på sittande lyssnare.

f

Gå till avsnitt 3.

2.2 CENTERHÖGTALARE FRONT

Om du har en akustiskt transparent

filmduk bör du placera centerhögtalaren

bakom denna. Vinkla högtalaren mot

lyssningsplatsen om diskantelementet är

mer än 5 grader från öronhöjd. (figur 5)

Om du har en vanlig skärm bör du

placera centerhögtalaren strax ovanför

eller under skärmen, beroende på vilket

som är närmast öronhöjd. Vinkla

högtalaren mot lyssningsplatsen om

diskantelementet är mer än 5 grader från

öronhöjd. Det går att komplettera

HTM2D, HTM2S och HTM4S med stativ

som går att vinkla. Kontakta din

återförsäljare för mer information. (figur 6)

Om du bara lyssnar på musik bör du

placera centerhögtalaren i mitten och

placera stativ- eller vägghögtalare i

öronhöjd. (figur 7)

f

Gå till avsnitt 3.

2.3

SURROUND

Bakhögtalare brukar oftast vara en av två

typer, antingen "vanliga högtalare" – så

kallade monopoler – där ljudet kommer

från en uppsättning element som sitter

på kabinettets framsida, eller högtalare

som skapar en mer diffus ljudbild – så

kallade dipoler. Varje typ har sina fördelar.

De flesta inspelningar med

flerkanalsmusik görs för

hemmaunderhållning med hjälp av

studiohögtalare som är monopoler,

oavsett vilket format som används. Detta

ger en bättre ljudbild vid sidan om och

bakom lyssnaren, även om den aldrig blir

lika exakt som den är mellan

fronthögtalarna.

De flesta filmer har ljud som är gjorda för

biografer, där ett stort antal högtalare

runtom i salongen används för att skapa

ljud från sidorna och bakifrån. I detta fall

används alltså fler bak- och

sidohögtalare än det finns diskreta

kanaler, och en diffus ljudbild skapas

genom att så många högtalare används.

Dipoler och liknande högtalare är bättre

på att skapa denna diffusa ljudbild i

hemmet, men där används betydligt färre

högtalare. Lika exakta placeringar av

olika ljud går inte att skapa som med

monopoler, men dipoler har den fördelen

att det är lättare att balansera

anläggningen i större rum.

Det kan hända att du får olika råd från

olika källor angående vilken typ av

bakhögtalare som är bäst. I själva verket

finns det inte en enda lösning som

fungerar för alla tillfällen. Det som avgör

beror på flera olika faktorer.

Endast DS8S

DS8S är den enda högtalaren i

800-serien som fungerar som dipol-

högtalare. Denna särskilda

surroundhögtalare fungerar faktiskt

både som monopol- och dipol-

högtalare. Det går att välja vilket läge

den ska användas igenom att använda

brytaren på baksidan eller genom att

använda en 12-volts styrsignal från

surroundprocessorn. Du kan alltså välja

det läge som passar bäst beroende på

rummets egenskaper, antalet personer

som tittar och vilket material som

spelas. Du kan till och med byta läge

beroende på vilket material som spelas

och eftersom mängden energi som

spelas i högtalaren är densamma så

behöver du inte göra några inställningar

när du byter läge.

I monopol-läge används bara de två

enheterna på fronten. I dipol-läge

kopplas den främre diskanten ur och

de två diskanterna på sidorna används

istället. Delningsfrekvensen till

baselementet sänks också. De två

diskantelementen på sidorna är

anslutna med olika fas, vilket skapar ett

kilformat område, ungefär 60 grader

brett, vinkelrätt från väggen. Lyssnare

som sitter i detta område får svårare att

riktningsbestämma ljudet från

högtalarna och hör mer reflekterat ljud,

vilket skapar en mer diffus ljudbild.

Använd brytaren på högtalarens baffel

för att välja mellan monopol- och dipol-

läge. I läge • är högtalaren i monopol-

läge. (figur 8)

Om en 12-volts styrsignal ansluts till

ingången byter inbyggda reläer läget till

dipol-läge. I läget •• fungerar

högtalaren alltid som en dipol, oavsett

styrsignaler. (figur 9)

Ange riktningen för den positiva och

negativa dipol-sidan med omkopplaren

som är märkt med symbolen

’

på

baffeln. Omkopplarens bas pekar i

riktning mot högtalarens positiva sida.

För att ljudet ska integreras så bra som

möjligt mellan högtalarna i anläggningen

bör alla sidohögtalare samt bakhögtalare

i 6.1- och 7.1-anläggningar ha en

polaritet enligt figur 10.

89

Användning

f

Gå till

5.1-kanals surround

2.4

6.1 och 7.1 kanaler, sida

2.5

6.1 kanaler, bak

2.6

7.1 kanaler, bak

2.7

2.4

5.1-KANALS SURROUND

Endast DS8S

Om du endast använder DS8S i dipol-

läge placerar du högtalarna på

sidoväggarna ungefär 60 cm ovanför

öronhöjd och i linje med

lyssningsplatsen. (figur 11)

Om du använder DS8S och växlar

mellan monopol- och dipol-läge

beroende på användning placerar du

högtalarna på sidoväggarna ungefär

60 cm ovanför öronhöjd och en bit

bakom lyssningsplatsen, så att

lyssnarna sitter i det 60 grader breda

diffusa området. (figur 12)

Alla modeller utom DS8S

Placera högtalarna 120 grader från

mitten. Rummets form avgör om de

placeras på sido- eller bakväggen.

(figur 13)

f

Gå till avsnitt 2.8

2.5

6.1 OCH 7.1 KANALER, SIDA

Placera högtalarna på sidan, i linje med

mitten av lyssningsplatsen. (figur 14

och 15)

f

Gå till avsnitt 2.8

2.6

6.1 KANALER, BAK

Den bakre kanalen i 6.1 EX-inspelningar

kan återges med en enda högtalare som

placeras direkt bakom mitten av

lyssningsplatsen. (figur 14)

f

Gå till avsnitt 2.8

2.7

7.1 KANALER, BAK

Dessa rekommendationer kan också

användas för ett 6.1-kanalssystem med

två parallellkopplade högtalare längs bak.

Placera två högtalare bakom

lyssningsplatsen som har en vinkel på

ungefär 40 grader till mitten av

lyssningsplatsen. (figur 15)

f

Fortsätt till avsnitt 2.8

2.8

HÖJD PÅ BAKHÖGTALARE

Om du använder anläggningen till film

placerar du högtalarna ungefär 60 cm

ovanför öronhöjd. (figur 16)

Detta är också den bästa höjden för

DS8S i dipol-läge för alla

användningsområden, men det går även

att montera den i taket. Undvik att

placera högtalarna närmare än 0,5 meter

från sidoväggen. (figur 17)

För alla andra modeller – och om du

endast lyssnar på musik och det bara är

en eller två lyssnare – bör du placera

stativhögtalare i öronhöjd.

Om det är fler än två som lyssnar bör du

höja upp högtalarna ovanför huvudhöjd,

så att inte ljudet blockeras. (figur 18)

f

Fortsätt till avsnitt 3.

3

MONTERING

Modell

f

Gå till

800D/801D/802D

3.1

HTM1D 3.2

803D/803S/804S

3.4

805S/HTM2D/HTM3S/HTM4S 3.5

SCMS

3.6

DS8S

3.7

3.1

800D/801D/802D

När högtalarna levereras är de försedda

med hjul för att det ska vara lättare att

flytta dem. Eftersom dessa högtalare är

väldigt tunga kan hjulen orsaka märken i

golvet. Du måste därför skydda golvet

genom att lägga någonting mellan

högtalaren och golvet, till exempel en

tjock filt. Det går då dessutom lättare att

flytta högtalaren eftersom du då kan

skjuta den över golvet genom att trycka

längst ned på kabinettet.

Basåtergivningen kan förbättras genom

att du kompletterar med justerbara fötter.

Dessa köps separat i paket om

4 stycken (800 Series Floor Spike Kit,

artikelnummer FP22359). De kan justeras

vertikalt 40 mm, vilket också gör att

högtalaren kan lutas en aning om så

önskas, och kan vändas. Den ena sidan

har spikes för mattbelagda golv och den

andra en fot av gummi för känsliga golv.

För att montera fötterna läggs högtalaren

ned på ena sidan (för att undvika skador

på terminaler och element). (figur 19)

På grund av högtalarens vikt bör detta

göras av minst två personer. Ta av ringar

och andra smycken för att inte repa

kabinettet och lägg högtalaren på ett

mjukt underlag. Använd gärna handskar

så att du inte halkar med händerna.

Var inte rädd för att lyfta högtalaren i det

sfäriska "huvudet" med mellanregistret.

Detta kan verka lite känsligt eftersom

huvudet är monterat flexibelt ovanpå

baskabinettet, men det går inte att röra

mycket i sidled och det är tillräckligt

kraftigt för att du ska kunna resa

högtalaren.

Använd skruvnyckeln som ingår i paketet

och skruva bort de 4 hjulen och ersätt

dem med fötterna. (figur 20)

Justera fötterna enligt beskrivningen i

avsnitt 3.3.

f

Gå till avsnitt 3.3.

3.2

HTM1D

Till högtalaren ingår 4 justerbara fötter

och skruvar som används för att fästa

dem i kabinettet. Fötterna kan justeras

40 millimeter så att högtalaren kan

vinklas upp till 8 grader. Detta kan vara

praktiskt eftersom högtalaren ofta ställs

på golvet under en stor skärm.

Fötterna kan vändas åt olika håll och har

en ända med spikes för mattor och en

med gummifötter för ömtåliga golv.

Montera fast fötterna under

uppackningen när du kommer åt

högtalarens undersida. Då ger

packmaterialet stöd åt högtalaren och

skyddar den tills du vänder på högtalaren

och tar bort packmaterialet.

Läs först avsnitt 3.3 så att du bekantar

dig med högtalaren. Om högtalaren ska

lutas bakåt skruvar du i de främre

fötterna så att de är vända utåt (figur 21)

och de bakre fötterna så att de är vända

inåt (figur 22). Se illustrationen som

medföljer högtalarna.

Skruva på muttern på fötterna och skruva

sedan in dem i högtalaren (med antingen

spikes eller gummifötter nedåt, beroende

på underlaget). Låt fötterna sticka ut en

aning så att du kan ta bort packmaterialet

när du vänt på högtalaren.

När du har vänt på högtalaren och tagit

bort kartongen och packmaterialet

justerar du fötterna enligt beskrivningen i

avsnitt 3.3.

f

Gå till avsnitt 3.3.

3.3

JUSTERA FÖTTERNA

De gängade utbuktningarna som håller

fötterna har en stor konform på ena

sidan av kanten. För maximal höjd,

montera utbuktningarna med konformen

mot golvet (figur 21). För minsta höjd,

vänd dem mot högtalaren (figur 22).

Skruva in fötterna ungefär till där du vill

ha dem, med spike- eller gummiändan

mot golvet. Om du inte vill luta

högtalaren vrider du utbuktningarna med

konerna inåt och lämnar precis så

mycket gänga att du får plats med

låsmuttern. Skruva inte åt låsmuttern.

90

Ställ högtalaren upp och justera fötterna

tills högtalarna får rätt lutning och står

stadigt. Använd den medföljande

nyckeln. (figur 23)

Dra till sist åt låsmuttern med nyckeln.

(figur 24)

f

Gå till avsnitt 4.

3.4

803D/803S/804S

Bäst resultat får du om du skruvar in de

justerbara fötterna i de gängade hylsorna

i undersidan av högtalaren på det sätt

som passar bäst: spikes för matta och

gummi för trägolv. (figur 25)

Lägg högtalarna på sidan (för att undvika

skador på terminaler och element). Ta av

ringar och andra smycken för att inte

repa kabinettet och lägg högtalaren på

ett mjukt underlag.

Skruva på låsmuttrarna på fötterna och

skruva sedan in fötterna helt i

högtalarens undersida. (figur 25)

Ställ högtalaren upp och justera tills

högtalaren står stadigt.

Dra till sist åt låsmuttern. (figur 26)

f

Gå till avsnitt 4.

3.5

805S/HTM2D/HTM3S/HTM4S

Dessa högtalare bör placeras på en

stabil hylla eller ett stabilt stativ så att

ljudet riktas mot lyssnarna.

För 805S, rekommenderar vi stativen

FS-N805 som ger högtalarna rätt höjd.

För HTM2D, HTM3S och HTM4S, gör

stativet FS-NHTM att högtalarna står på

en sådan höjd att toppen på högtalaren

inte är högre än 60 cm över golvet, så

att de passar under en stor skärm. Med

stativet kan högtalaren lutas uppåt med

0, 4 eller 8 grader.

Följ instruktionerna som medföljer

stativen.

Om högtalarna placeras i en hylla fäster

du de fyra självhäftande gummifötterna

på undersidan av högtalaren. (figur 27)

f

Gå till avsnitt 4.

3.6

SCMS

Högtalaren är utformad för att monteras

på en vägg och det ingår ett fäste som

gör att den kan vridas både vertikalt och

horisontellt. (figur 29) Fästet monteras på

väggen med skruvar som är 5–6 mm i

diameter. Längden på skruvarna ska

anpassas så att minst 25 mm av

skruvens gängor sitter fast i väggen.

(figur 28)

Håll mallen mot väggen och använd ett

vattenpass. Mallens ytterkanter

motsvarar baksidan av högtalarens

kabinett. Observera att mitten av

väggplattan inte stämmer överens med

högtalarens mittenlinje.

Markera skruvhålen på väggen och borra

och plugga sedan.

Se till att skruvens längd och väggen

räcker för att hålla högtalarens vikt.

Skruva i en regel om högtalaren ska

monteras på gipsvägg. B&W ansvarar

inte för skador som uppstår på grund

av dåligt monterade högtalare.

Skruva fast väggplattan D i väggen och

kontrollera att den sitter stadigt.

Skruva delvis in två av skruvarna i de två

övre skruvhålen på baksidan av

kabinettet.

Håll högtalaren mot högtalarplattan E

och för in de två skruvarna som sticker

ut ur högtalarens baksida i hålen på

plattan.

Skruva fast de återstående två skruvarna

igenom plattan E in i de nedre skruvhålen

i kabinettet och skruva fast samtliga fyra

skruvar.

Ställ in högtalarens vertikala vinkel

genom att justera skruv B.

Dra åt skruvarna C så att de tre vertikala

gångjärnen är tillräckligt tröga för att hålla

högtalaren på plats när du justerar

väggfästet.

Anslut högtalarna enligt beskrivningen i

avsnitt 4 innan du fortsätter.

Välj horisontell vinkel och tryck tillbaka

högtalaren mot väggen, men lämna ett

litet avstånd så att inte högtalaren

skramlar.

f

Gå till avsnitt 4.

3.7

DS8S

Högtalarna monteras på väggen med

skruvar av storleken 5-6 mm.

På baksidan av kabinettet finns tre

plattor. Skruvhuvudet förs in i den runda

delen av hålet och skjuts sedan ned i

skåran. Dessa skåror är hindrar att

högtalaren flyttas från sin plats. Längden

på skruvarna ska anpassas så att minst

25 mm av skruvens gängor sitter i

väggen. (figur 28)

Se till att skruvar och pluggar monteras

tillräckligt långt in i väggen för så att de

klarar högtalarens vikt. B&W ansvarar

inte för några händelser som inträffar när

högtalarna monterats på otillräckliga

väggar eller tak.

Använd mallen som medföljer för att

markera skruvhålen. Mallens yttermått

motsvarar kabinettets baksida.

Fäst 4 självhäftande gummifötter på

baksidan av varje högtalare, en i

närheten av varje hörn. Dessa förhindrar

att högtalaren vibrerar och ser till att

högtalaren sitter på plats. (figur 30)

Justera längden på skruven som sticker

ut så att gummifötterna löper fritt mot

ytan när plattorna skjuts in över

skruvhuvudena. (figur 31)

Se alltid till att:

•

Alla skruvar glider precis till slutet

av springan i plattorna.

•

Längden på skruven som sticker

ut justeras så att gummifötterna

fäster tillräckligt mot väggen, så

att inte högtalarna kan glida ur

position.

f

Gå till avsnitt 4.

4

ANSLUTNINGAR

Alla anslutningar ska göras med

anläggningen avslagen.

Terminalerna klarar en rad olika

anslutningar som passar till de flesta

anläggningar: 4-mm banankontakter,

6- och 8-mm spadkontakter och

avskalad kabel med en diameter kabel

på upp till 6 mm.

Viktig säkerhetsinformation

I vissa europeiska länder anses

4-millimeters banankontakter som en

säkerhetsrisk eftersom de av misstag

kan stickas in i elektriska vägguttag. I

enlighet med Europeiska CENELEC-

säkerhetsföreskrifter är därför hålen i

högtalarnas terminaler igensatta med

plastpluggar. Om du bor i ett område

där dessa föreskrifter gäller måste du

se till att inte banankontakter

används på ett sätt som kan vara

farligt för barn eller andra personer.

Var noga med att varje plusterminal

(rödfärgad) på högtalaren ansluts till

förstärkarens plusterminal, och att varje

minusterminal (svartfärgad) ansluts till

förstärkarens minusterminal. Felaktig

anslutning kan leda till förminskat

frekvensomfång, dåligt stereoperspektiv

och försämrad basåtergivning.

Skruva alltid åt terminalskruvarna så att

de inte skallrar.

Modell

f

Gå till

DS8S

4.3

Alla andra modeller

Fortsätt

Alla modeller i serien med undantag av

DS8S kan använda bi-amping eller bi-

wiring. I 3-vägshögtalare driver då en

uppsättning terminaler baselementen och

den andra uppsättningen mellanregister-

91

och diskantelement. I 2-vägshögtalare

driver en uppsättning bas/mellanregister

och den andra diskanten.

Genom att dela upp signalen till varje

högtalarsektion kan du förbättra ljudets

upplösning och detaljering, och du har

dessutom möjligheten att anpassa ljudet

med hjälp av olika kablar.

Bi-wiring innebär att två kabellängder

används från förstärkaren, en kabellängd

till varje högtalarterminal. Detta är det

minsta vi rekommenderar, men om du

bara vill använda en kabellängd till en

början eller vill undvika många kablar i

rummet så måste du koppla ihop båda

plus- båda minusterminalerna.

Örat är mest känsligt i mellanregistret så

om du vill använda en kabellängd så

rekommenderar vi att du ansluter den till

högtalarterminalen som förser

mellanregisterelementet med signal.

Bi-amping går ytterligare ett steg. Då

används två separata förstärkarkanaler

till varje högtalare. Det är inte samma sak

som att ha ett helt aktivt system,

eftersom högtalarens passiva

delningselement fortfarande används.

Om du använder bi-amping måste varje

förstärkarkanal ge samma förstärkning

för att inte ljudbalansen skall påverkas.

Vissa förstärkare inverterar också

signalen och om olika förstärkare

används tillsammans kan detta därför

medföra att ljudkvaliteten försämras. Om

icke-inverterande förstärkare används

tillsammans med inverterande måste

signalen fasvändas från de inverterande

Kom ihåg att även om inte

mellanregister- och diskantelementen

behöver klara lika hög kontinuerlig effekt

som baselementen, så måste

förstärkaren som driver dem vara

tillräckligt kraftig för att inte de korta,

kraftiga signalerna med höga frekvenser

skall förvrängas. Att låta förstärkaren

som driver diskant- och

mellanregisterelementen vara mindre

kraftig än den som driver baselementen

är därför inte en särskilt bra lösning.

Modell

f

Gå till

800D

4.2

Alla övriga modeller

(inte DS8S)

Fortsätt

Vid leverans är de två uppsättningarna

terminaler elektriskt åtskilda från varandra,

och förberedda för bi-wiring. (figur 32)

Om du använder single-wiring (en

uppsättning högtalarkablar) så ingår det

korta kabellängder för att ansluta de

båda positiva och de båda negativa

terminalerna. Varje kabellängd har en

spadkontakt i ena änden och en

banankontakt i den andra.

När du använder single-wiring så ansluter

du högtalarkabeln från förstärkaren till

den nedre terminalen på

tvåvägshögtalare (805S, HTM4S, SCMS)

och till den övre på trevägshögtalare.

Använd den motsatta typen av

kabelkontakt mot vad du använder på

din högtalarkabel. Om din högtalarkabel

till exempel har spadkontakter så

använder du den änden av kabellängden

som har banankontakter i samma

terminal. (figur 33)

f

Gå till avsnitt 5.

4.2

800D

Vid uppackning är de båda positiva och

negativa terminalerna ihopkopplade med

bleck.

Om du tänker använda single-wiring låter

du blecken sitta kvar och ansluter

högtalarkabeln till terminalerna närmast

mitten. (figur 34)

Om du tänker använda bi-wiring eller bi-

amping tar du bort blecken genom att

lossa på de lägre, större

terminalskruvarna. (figur 35)

Hålet i terminalen kan dras åt runt en

banankontakt med hjälp av den mindre

terminalskruven.

f

Fortsätt till avsnitt 5.

4.3

DS8S

Förutom vanliga högtalarterminaler finns

det även ytterligare en uppsättninge

kontakter, som används för att styra ett

12-volts relä. Detta ändrar högtalaren

från dipol-läge till monpol-läge och

tvärtom. (figur 36)

Du kan inte använda denna funktion om:

a  Din processor inte har någon 12-volts

triggerutgång alls.

b  Din processor bara har en enkel

triggerutgång som skickar en 12-volts

signal när den slås på. Denna kan

bara användas för att slå på annan

utrustning samtidigt.

En del exklusiva processorer har en

funktion som gör att man kan använda

triggerutgången för att ange vilket slags

material som spelas. Dessa processorer

läser information om materialet från

skivan som känner av skillnaden mellan

flerkanalsmusik och film. Det finns också

processorer som gör att du kan använda

triggerutgången beroende på vilken

ingång du använder, så att du till

exempel kan använda triggerutgången

för att meddela högtalaren om det är

SACD- eller DVD-Audio-spelaren som

används, eller om det är DVD-spelaren.

Reläet i högtalaren behöver en viss

mängd ström för att fungera, så

kontrollera processorns specifikationer

för att se om den går att använda. Det

behövs 45 mA för varje högtalare som

ska ändra karaktär.

Reläet fungerar bara när den manuella

omkopplaren står i monopol-läge (•). Om

det inte finns någon spänning till

ingången så förblir högtalaren i monopol-

läge. Om en 12-volts signal när

högtalaren så ändrar reläet läget till dipol-

läge. Om du har satt omkopplaren till det

manuella dipol-läget (••) så fungerar inte

triggerfunktionen.

f

Fortsätt till avsnitt 5.

5

FINJUSTERING

Innan du börjar göra finjusteringar bör du

kontrollera att alla anslutningarna i

anläggningen är riktiga och säkra.

Endast golv- och stativhögtalare

Genom att flytta högtalarna längre från

väggarna reducerar den totala

basnivån. Med större avstånd till

bakväggen ökar också högtalarens

förmåga att återge stereoperspektivet i

djupled. Följaktligen ökar basnivån om

högtalaren flyttas närmare väggen.

Endast 803D, 803S, 804S, 805S,

HTM1D, HTM2D, HTM4S, SCMS

Dessa basreflexhögtalare är försedda

med skumgummipluggar i portarna.

Högtalarna ska oftast användas utan

dessa pluggar för optimal

basåtergivning, men om rummet

påverkar basen så att den blir för tung

och du inte kan flytta högtalarna längre

från väggen, kan du sätta tillbaka

pluggarna i basreflexportarna för att

minska basåtergivningen. (figur 37)

Om basåtergivningen är ojämn i

frekvensgången beror detta ofta på olika

resonansfenomen i rummet.

Även små ändringar av högtalarens eller

lyssnarens position kan ha stor effekt på

hur dessa resonanser påverkar ljudet.

Prova att placera högtalarna vid en

annan vägg eller flytta på stora möbler

för att komma tillrätta med problemet.

Bästa möjliga ljud fås om frontskydden

framför bas- och mellanregisterelementen

tas bort, enligt beskrivningen i avsnitt 8 –

Skötsel.

Diskantmembranen är mycket

känsliga och kan lätt skadas.

Diskantskydden hålls på plats

med magneter och om du är

oförsiktig så kan frontskyddet dras in mot

membranet. Vi rekommenderar därför att

du låter diskantskydden sitta på plats.

92

Endast 800D, 801D, 802D, HTM1D

Om du använder dessa högtalare utan

mellanregisterskydd, byt ut faspluggen i

mitten av elementet mot

aluminiumpluggen som ingår som

tillbehör. Skruva bara bort den gamla

pluggen och skruva fast den nya. Dra

bara åt för hand så att du inte skadar

gängorna. (figur 38)

Om ljudet är för skarpt, öka mängden

mjuka möbler i rummet (använd till

exempel tjockare gardiner) och ta bort

mjuka möbler om ljudet är för mjukt och

livlöst.

Testa om du har problem med

rumsakustiken genom att klappa i

händerna och lyssna efter snabba,

nästan ringande ekon. De minskar du

med olikformade möbler såsom bokhyllor

och andra stora möbler.

Endast DS8S

I monopol-läge kan nivån för de högsta

frekvenserna justeras med hjälp av

reglaget på högtalarens framsida.

(figur 39)

I mittenläget (0) återges de höga

frekvenserna utan påverkan. Plusläget

(+) ger en högre återgivning, som till

exempel kan vara bra om rummets

akustik är matt, om högtalaren måste

placeras längre bort än vad som

rekommenderas eller om högtalaren

placeras inuti en möbel eller bakom tyg

som absorberar mer ljud än fronttyget.

På motsvarande sätt gör minusläget (–)

att återgivningen minskas, till exempel

om rummets akustik är för vass eller

om du vill att ljudet från högtalaren ska

vara mindre riktningskänsligt.

Prova dig fram för att hitta den

inställning som passar dig bäst. Vanliga

lägen är:

•

Alla bakhögtalare monopoler

•

Sidohögtalare dipoler, bakre

högtalare monopoler

•

Alla bakhögtalare dipoler

Det är ovanligt, men inte omöjligt, att

använda sidohögtalarna som

monopoler och de bakre högtalarna

som dipoler.

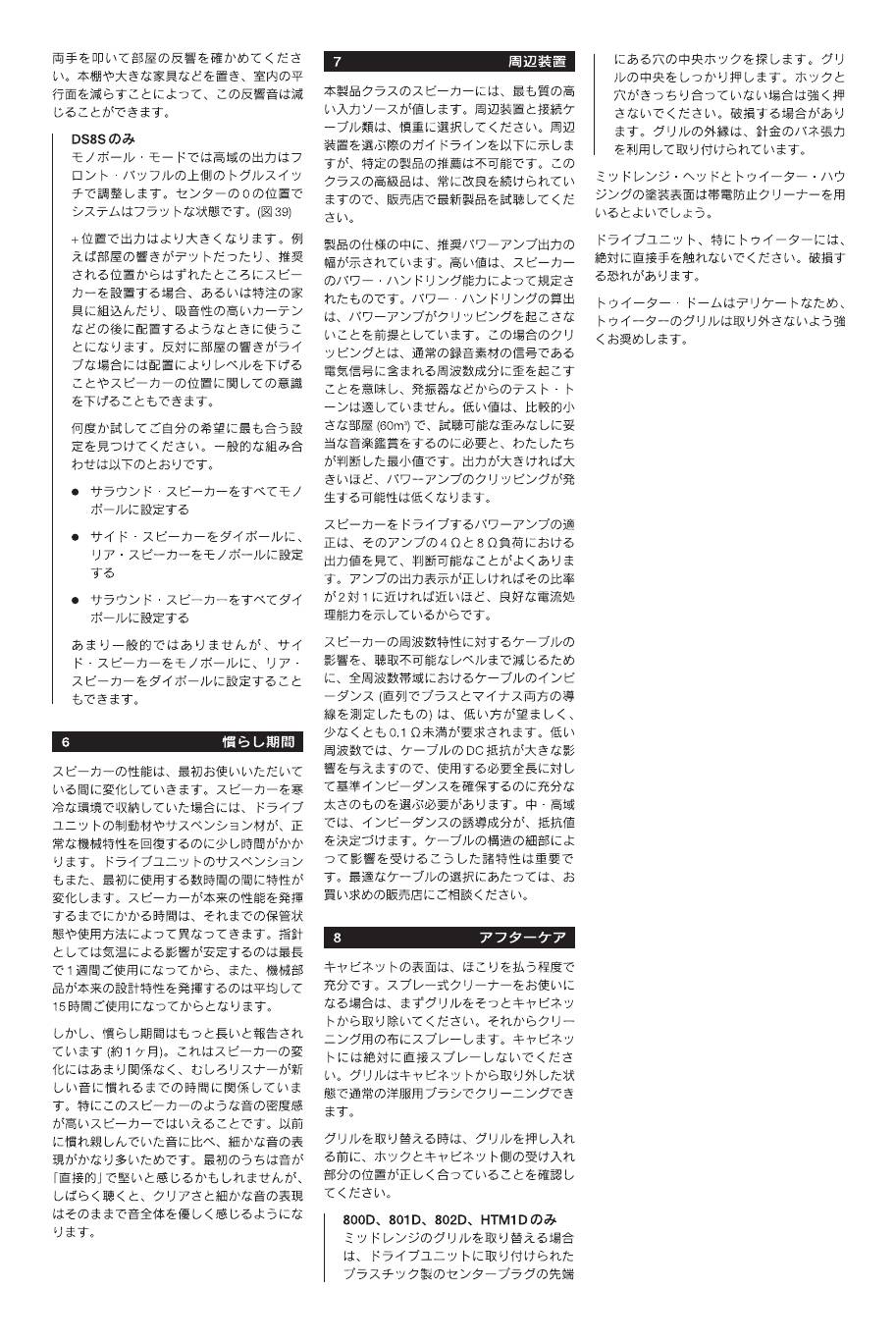

6

INSPELNING

Högtalarens prestanda ändras något

under den första perioden den används.

Om högtalaren förvarats kallt, behöver

dämpmaterialen och upphängningarna

på högtalarelementen tid på sig att återfå

sina riktiga mekaniska egenskaper.

Högtalarelementen kommer också att

mjukna under de första timmarna man

spelar på högtalaren. Tiden det tar för

högtalaren att uppnå den avsedda

prestanda varierar beroende på hur

högtalaren lagrats och hur den används.

Som riktlinje kan man säga att det tar en

vecka innan effekterna av

temperaturvariationer har försvunnit och

15 timmars spelande för de mekaniska

delarna att återfå sina avsedda

egenskaper.

Även om det finns de som anser att

längre inspelningsperioder (upp till en

månad) behövs så finns det mycket som

talar för att detta inte beror så mycket på

högtalaren utan snarare har att göra med

att lyssnaren vänjer sig mer vid det nya

ljudet. Det gäller särskilt med så

avslöjande högtalare som dessa, där

mängden detaljer kan vara markant

större än vad lyssnaren varit van vid

tidigare – ljudet kan till en början verka

påträngande och kanske till och med lite

hårt. Efter en längre tids lyssning

kommer ljudet dock att mjukna, utan att

för den skull tappa några detaljer.

7

ÖVRIG UTRUSTNING

Högtalare av denna dignitet förtjänar

signaler av högsta kvalitet. Välj utrustning

och kablar med största omsorg. Vi kan

ge riktlinjer för vad du skall titta efter när

du väljer den övriga utrustningen i din

anläggning, men vi kan inte

rekommendera specifika produkter.

Standarden för sådana produkter

förbättras hela tiden och din handlare

kan demonstrera olika lämpliga

produkter.

I specifikationen rekommenderar en rad

olika förstärkareffekter. Den högre siffran

visar högtalarens effekttålighet. När man

beräknar effekttåligheten antas det att

förstärkaren inte drivs i klippning, då

förvrängs ljudet och signalen får ett

onaturligt frekenspektrum, och att

signalen är normalt programmaterial.

Testtoner från signalgeneratorer och

liknande är inte applicerbara. Den lägre

siffran är den minsta effekt vi anser

nödvändigt för att kunna nå nödvändiga

lyssningsnivåer utan att ljudet förvrängs i

ett mindre rum (mindre än 60 m

3

). Desto

starkare förstärkare du använder desto

mindre blir risken för att du överstyr

förstärkaren. Man kan ofta se hur bra en

förstärkare på att driva komplexa laster

genom att jämföra uteffekten i både 4

Ω

och 8

Ω

last. Ju närmare förhållandet 2:1

förstärkaren kommer desto bättre

strömkapacitet har den.

För att minska kablarnas effekt på

frekvensgången bör kabelns impedans

vid alla frekvenser (både positiv och

negativ ledare i serie) vara så låg som

möjligt och särskilt under 0,1

Ω

. Vid låga

frekvenser är likströmsresistansen på

kabeln den avgörande faktorn och du

skall välja en grovlek på kabeln så att

impedansen blir tillräckligt låg för den

längd du skall använda. Vid

mellanregister och diskant frekvenserna

är kabelns induktiva

impedanskomponeter dominerande över

likströmsresistansen. Detta och andra

egenskaper som påverkas av kabelns

konstruktion blir viktiga för val av kabel.

Fråga din handlare om råd för den bästa

kabeln för dina behov.

8

SKÖTSEL

Kabinett med faner behöver oftast bara

dammas av. Om du vill använda

rengöringsspray tar du först bort

frontskydden genom att dra loss dem

försiktigt. Spraya sedan rengöringsmedel

på en trasa, aldrig direkt på högtalaren.

När frontskydden är borttagna kan du

göra rent dem med en vanlig klädborste.

När du sätter tillbaka frontskydden måste

du se till att piggarna är rätt riktade mot

de små hålen i kabinetten innan du

trycker dem på plats.

Endast 800D, 801D, 802D, HTM1D

När du sätter tillbaka frontskyddet till

mellanregisterelementet trycker du

mittenpiggen mot faspluggen i mitten

av mellanregisterelementet. Tryck

bestämt men var noga med att du inte

trycker snett så att mittenpiggen

skadas. Den yttre kanten av skyddet

hålls på plats med hjälp av frontens

struktur.

De målade ytorna på

mellanregisterhuvuden och

diskantkabinett kan med fördel tvättas

med en antistatisk dammtrasa.

Undvik att ta på elementen, särskilt

diskanten som är mycket känslig.

Eftersom diskantmembranen är mycket

känsliga rekommenderar vi att du inte tar

bort diskantfrontskydden.

93

94

95

96

97

98

99

100

101

102

103

104

105

106

107

108
