Объекты (Modbus-TCP)
Пример таблицы точек
Нижеприведенная таблица точек передается BMS, и BMS регистрирует объект.
• Внутренние блоки
Функция Код
Устройство No.
Изделие No.
Точка Текущий No. Название
1 0 0 0 0x00000 ON/OFF Состояние
5 0 0 0 0x00000 ON/OFF Настройка
1 0 1 0 0x00010 ON/OFF Состояние
5 0 1 0 0x00010 ON/OFF Настройка
1 1 0 0 0x00100 ON/OFF Состояние
5 1 0 0 0x00100 ON/OFF Настройка
3 0 0 0 0x40000 Режим Состояние
6 0 0 0 0x40000 Режим Настройка
3 0 1 0 0x40010 Режим Состояние
6 0 1 0 0x40010 Режим Настройка
3 1 0 0 0x40100 Режим Состояние
6 1 0 0 0x40100 Режим Настройка
• Вентиляторы
РУССКИЙ ЯЗЫК
Функция Код
Устройство No.
Изделие No.
Точка Текущий No. Название
1 0 0 0 0x04000 ON/OFF Состояние
5 0 0 0 0x04000 ON/OFF Настройка
1 0 1 0 0x04010 ON/OFF Состояние
5 0 1 0 0x04010 ON/OFF Настройка
1 1 0 0 0x04100 ON/OFF Состояние
5 1 0 0 0x04100 ON/OFF настройка
3 0 0 0 0x44000 Режим Состояние
6 0 0 0 0x44000 Режим Настройка
3 0 1 0 0x44010 Режим Состояние
6 0 1 0 0x44010 Режим Настройка
3 1 0 0 0x44100 Режим Состояние
6 1 0 0 0x44100 Режим Настройка
Руководство по эксплуатации и инструкции по монтажу
73
Объекты (Modbus-TCP)
• Неисправность
Функция Код
Устройство No.
Изделие No.
Точка Текущий No. Название
1 0 0 0 0x08000 ON/OFF Состояние
5 0 0 0 0x08000 ON/OFF Настройка
1 0 1 0 0x08010 ON/OFF Состояние
5 0 1 0 0x08010 ON/OFF Настройка
1 1 0 0 0x08100 ON/OFF Состояние
5 1 0 0 0x08100 ON/OFF Настройка
3 0 0 0 0x48000 Режим Состояние
6 0 0 0 0x48000 Режим Настройка
3 0 1 0 0x48010 Режим Состояние
6 0 1 0 0x48010 Режим Настройка
3 1 0 0 0x48100 Режим Состояние
6 1 0 0 0x48100 Режим Настройка
74 Modbus
Детальное описание объектов
Детальное описание объектов
1) Общее для всех объектов
Объекты, связанные с кондиционером, обрабатываются в BACnet, как описано ниже.
- Кондиционер в режиме нормальной связи.
Другие устройства BACnet могут получить доступ к каждому объекту, связанному с конди
ционером.
- Неподключенный кондиционер.
Другие устройства BACnet не обнаруживают объекты, связанные с кондиционером.
Следовательно, когда получено сообщение ReadProperty/WriteProperty (Читать Свойство/
Записывать Свойство), будет возвращен следующий пакет ошибки ErrorPDU.
Класс ошибки: OBJECT (ОБЪЕКТ); Тип ошибки: UNKNOWN_PROPERTY (НЕИЗВЕСТНОЕ
СВОЙСТВО)
- Ошибка связи кондиционера.
Другое устройство BACnet может получить доступ к объектам, связанным с кондиционер
ами, но свойство Present_Value (Текущее значение) будет считываться в значении непоср
едственно перед ошибкой связи.
2) ВКЛ/ВЫКЛ (Настройка)
Точка No.: 1
Название объекта: StartStopCommand_XXX (XXX: адрес блока A/C(кондиционера))
Тип объекта: Бинарный выход
Значение: Этот объект используется для подачи команд ВКЛ/ВЫКЛ кондиционеру.
Свойство Present_Value:
РУССКИЙ ЯЗЫК
АКТИВНОЕ: команда ВКЛ
НЕАКТИВНОЕ: команда ВЫКЛ
Примечания: 1.
Исполняемая команда передается кондиционеру независимо от состояния A/C(кондиционера).
2.
Свойство Present_Value будет использовано, если в прошлом свойство никогда не было задано.
3) ВКЛ/ВЫКЛ (Состояние)
Точка No.: 2
Название объекта: StartStopStatus_XXX (XXX: адрес блока A/C(кондиционера))
Тип объекта: Бинарный вход
Значение: Этот объект используется для контроля состояния ВКЛ/ВЫКЛ кондиционера.
Свойство Present_Value:
АКТИВНОЕ: ВКЛ
НЕАКТИВНОЕ: ВЫКЛ
Примечания: Если возникает ошибка работы, свойство Present_Value будет настроено на
АКТИВНОЕ, независимо от того, работает A/C(кондиционера) или нет.
Руководство по эксплуатации и инструкции по монтажу
75
Детальное описание объектов
4) Блокировка (настройка)
Точка No.: 3
Название объекта: LockCommand_XXX (XXX: адрес блока A/C(кондиционера))
Тип объекта: Бинарное значение
Значение:
Этот объект используется для настройки Блокировки органа управления кондиционера.
Свойство Present_Value:
АКТИВНОЕ: Блокировка (Ограниченная)
НЕАКТИВНОЕ: Разблокировка (Неограниченная)
5) Блокировка (состояние)
Точка No.: 4
Название объекта: LockStatus_XXX (XXX: адрес блока A/C(кондиционера))
Тип объекта: Бинарный вход
Значение:
Этот объект используется для настройки Блокировки органа управления кондиционера.
Свойство Present_Value:
АКТИВНОЕ: Блокировка (Ограниченная)
НЕАКТИВНОЕ: Разблокировка (Неограниченная)
6) Сигнал фильтра
Точка No.: 5
Название объекта: FilterSign_XXX (XXX: адрес блока A/C(кондиционера))
Тип объекта: Бинарный вход
Значение: Этот объект используется для контроля состояния фильтров для вентиляторов.
Свойство Present_Value:
АКТИВНОЕ: Информация сигнала фильтра ВКЛ.
НЕАКТИВНОЕ: Информация сигнала фильтра ВЫКЛ.
Примечания:
Этот объект поддерживает собственную функцию отчета. Когда изменяется свойство
Present_Value, передается соответствующее Событие, если это Событие зарегистрировано.
7) Сброс сигнала фильтра
Точка No.: 6
Название объекта: FilterSignReset_XXX (XXX: адрес блока A/C(кондиционера))
Тип объекта: Бинарное значение
Значение: Этот объект используется для сброса предельной индикации вентиляторов.
Свойство Present_Value:
НЕАКТИВНОЕ: Информация индикации фильтра сброшена.
Примечания: 1.
Во время операции считывания свойства Present_Value, Сброс предельного сигнала фильт
ра всегда будет иметь то же значение, что и объект предельного сигнала фильтра.
2.
Только если свойство Present_Value записывается как НЕАКТИВНОЕ, информация сигнал
а фильтра сбрасывает сигналы ВКЛ, и ничего не исполняется, даже если записывается А
КТИВНОЕ свойство.
3.
Этот объект поддерживает собственную функцию отчета. Когда изменяется свойство
Present_Value, передается соответствующее Событие, если это Событие зарегистрировано.
76 Шлюз BACnet
Детальное описание объектов
8) Режим работы (Настройка)
Точка No.: 7
Название объекта: ModeCommand_XXX (XXX: адрес блока A/C(кондиционера))
Тип объекта: Универсальный выход
Значение: Этот объект используется для настройки режимов работы кондиционера.
Свойство Present_Value:
Внутренний блок Вентиляция
1: Охлаждение Нагрев
2: Осушение Авто
3: Вентилятор Нормальный
4: Авто -
5: Нагрев -
Примечания: 1.
Свойство Present_Value property будет настроено на «1: Охлаждение» в качест
ве значения по умолчанию, если свойство никогда не задавалось в прошлом.
2.
Кондиционер будет игнорировать команду объекту, который не имеет права выбира
ть режим работы. Следовательно, управляемая/контролируемая система не должна
использовать этот объект для кондиционера без права выбирать режим работы.
9) Режим работы (Состояние)
Точка No.: 8
Название объекта: ModeStatus_XXX (XXX: адрес блока A/C(кондиционера))
Тип объекта: Универсальный вход
Значение: Этот объект используется для настройки режимов работы кондиционера.
Свойство Present_Value:
РУССКИЙ ЯЗЫК
Внутренний блок Вентиляция
1: Охлаждение Нагрев
2: Осушение Авто
3: Вентилятор Нормальный
4: Авто -
5: Нагрев -
10) Колебание (Настройка)
Точка No.: 9
Название объекта: SwingCommand_XXX (XXX: адрес блока A/C(кондиционера))
Тип объекта: Бинарный выход
Это объект используется для настройки направления воздуха внутреннего блока.
Свойство Present_Value:
АКТИВНОЕ: Работа
НЕАКТИВНОЕ: Остановка
Руководство по эксплуатации и инструкции по монтажу
77
Детальное описание объектов
11) Колебание (Состояние)
Точка No.: 10
Название объекта: SwingStatus_XXX (XXX: адрес блока A/C(кондиционера))
Тип объекта: Бинарный вход
Значение: Это объект используется для контроля направления воздуха кондиционера.
Свойство Present_Value:
АКТИВНОЕ: Работа
НЕАКТИВНОЕ: Остановка
12) Скорость вентилятора (Настройка)
Точка No.: 11
Название объекта: ModeCommand_XXX (XXX: адрес блока A/C(кондиционера))
Тип объекта: Аналоговое значение
Значение: Этот объект используется для настройки воздушного потока кондиционера.
Свойство Present_Value:
Внутренний блок Вентиляция
1: Низкая Низкая
2: Средняя Высокая
3: Высокая Сверхвысокая
4: Авто Авто
Примечания:
A/C(кондиционера) будет игнорировать команду объекта, который не может выби
рать режим работы. Следовательно, управляемая/контролируемая система не до
лжна использовать объект, который не может выбирать режим работы.
13) Скорость вентилятора (Состояние)
Точка No.: 12
Название объекта: ModeStatus_XXX (XXX: адрес блока A/C(кондиционера))
Тип объекта: Аналоговый вход
Значение: Этот объект используется для контроля воздушного потока кондиционера.
Свойство Present_Value:
Внутренний блок Вентиляция
1: Низкая Низкая
2: Средняя Высокая
3: Высокая Сверхвысокая
4: Авто Авто
Примечания: Свойство Present_Value property будет настроено на «0: Низкая» в качестве
значения по умолчанию, если свойство никогда не задавалось в прошлом.
78 Шлюз BACnet
Детальное описание объектов
14) Настройка температуры в помещении
Точка No.: 13
Название объекта: SetRoomTemp_XXX (XXX: номер группы A/C(кондиционера))
Тип объекта: Аналоговое значение
Значение: Этот объект используется для настройки температуры в помещении для конд
иционера.
Свойство Present_Value:
Температура (°C)
Примечания:
1. Это свойство только для внутреннего блока, и примерный диапазон настройки темпер
атур 18 ~ 35°C.
2. Когда выполняется регистрация COV, отчет COV будет выполняться в момент, когда о
бнаруживается изменение температуры не менее 1°C.
15) Температура в помещении
Точка No.: 14
Название объекта: RoomTemp_XXX (XXX: номер группы A/C(кондиционера))
Тип объекта: Аналоговый вход
Значение: Этот объект используется для контроля температуры в помещении, в котором
расположен внутренний блок.
Свойство Present_Value:
РАБОЧАЯ ТЕМПЕРАТУРА (°C)
Примечания: Этот объект только для внутренних блоков, и регистрирует данные темпер
атуры в помещении, измеренной внутренними блоками.
РУССКИЙ ЯЗЫК
16) Сигнал тревоги
Точка No.: 15
Название объекта: Alarm_XXX (XXX: номер группы A/C (кондиционера))
Тип объекта: Бинарный вход
Значение: Этот объект используется для контроля Сигнала тревоги.
Свойство Present_Value:
АКТИВНОЕ: Ненормальный
НЕАКТИВНОЕ: Нормальный
17) Код ошибки
Точка No.: 16
Название объекта: MalfunctionCode_XXX (XXX: номер группы A/C(кондиционера))
Тип объекта: Универсальный вход
Значение: Этот объект используется для контроля сведений о состоянии ошибки , когда
кондиционер имеет ошибку.
Свойство Present_Value:
Код ошибки(Диапазон от 0 до 255 )
Примечания: Описания кодов ошибок этого объекта можно посмотреть в соответствующ
ей таблице «Оригинальные коды ошибок LG».
Руководство по эксплуатации и инструкции по монтажу
79
Детальное описание объектов
18) Режим пользователя (Настройка)
Точка No.: 17
Название объекта: UserModeCommand_XXX (XXX: адрес блока A/C(кондиционера))
Тип объекта: Универсальный выход
Значение: Этот объект используется для настройки базового режима работы в вентилят
оре, а также для дополнительного режима работы (быстрое освежение, энерг
осбережение и нагрев).
Свойство Present_Value:
1: Быстрое освежение
2: Энергосбережение
3: Нагрев
Примечания:
Этот объект используется только для вентилятора и не будет применяться, есл
и это свойство не было задано в прошлом.
19) Режим пользователя (Состояние)
Точка No.: 18
Название объекта: UserModeStatus_XXX (XXX: адрес блока A/C(кондиционера))
Тип объекта: Угиверсальный вход
Значение:
Этот объект используется для контроля базового режима работы в вентиляторе
Свойство Present_Value:
1: Быстрое освежение
2: Энергосбережение
3: Нагрев
Примечание : Этот объект используется только для вентилятора и не будет применятьс
я, если это свойство не было задано в прошлом.
20) Задать температуру (Состояние)
Номер пункта: 19
Наименование объекта: SetTempStatus_XXX (XXX: Адрес блока A/C)
Тип объекта: Analog Output
Значение: Данный объект используется для контроля установленной температуры в реж
име управления A/C.
Свойство Present_Value (текущее значение):
Температура(°C)
Примечания : Данный объект используется только с внутренним блоком и указывает ко
мнатную температуру, измеренную внутренними блоками.
21) Распределение энергии аккумулятора (Состояние)
Номер пункта: 20
Наименование объекта: AccumPowerStatus_XXX (XXX: Адрес блока A/C)
Тип объекта: Analog Input
Значение: Данный объект используется только с внутренним блоком и указывает комнат
ную температуру, измеренную внутренними блоками.
Свойство Present_Value (текущее значение):
Диапазон от 0 до 255 (Распределение энергии : счет * 100Watt)
80 Шлюз BACnet
Детальное описание объектов
22) Рабочий режим AC (Настройка)
Номер пункта: 21
Наименование объекта: HrvModeCommand_XXX (XXX: Адрес блока DXHRV)
Тип объекта: Multistate Output
Значение: Данный объект используется для задания рабочего режима A/C блока DXHRV.
Свойство Present_Value (текущее значение):
1 : Охлаждение
2 : Авто
3 : Нагревание
23) Рабочий режим AC (Состояние)
Номер пункта: 22
Наименование объекта: HrvModeStatus_XXX (XXX: Адрес блока DXHRV)
Тип объекта: Multistate Input
Значение: Данный объект используется для контроля рабочего режима A/C блока DXHRV.
Свойство Present_Value (текущее значение):
1 : Охлаждение
2 : Авто
3 : Нагревание
24) AC ON/OFF (Настройка)
Номер пункта: 23
Наименование объекта: HrvStartStopCommand_XXX (XXX: Адрес блока DXHRV)
Тип объекта: Binary Output
РУССКИЙ ЯЗЫК
Значение: Данный объект используется для задания состояния Вкл./Выкл. A/C блока
DXHRV.
Свойство Present_Value (текущее значение):
ACTIVE: ON command
INACTIVE: OFF command
25) AC ON/OFF (Настройка)
Номер пункта: 24
Наименование объекта: HrvStartStopStatus_XXX (XXX: Адрес блока DXHRV)
Тип объекта: Binary Input
Значение: Данный объект используется для контроля состояния Вкл./Выкл. A/C блока
DXHRV.
Свойство Present_Value (текущее значение):
ACTIVE: ON
INACTIVE: OFF
Руководство по эксплуатации и инструкции по монтажу
81
Детальное описание объектов
26) AC Humidify (Настройка)
Номер пункта: 25
Наименование объекта: HrvHumidifyCommand_XXX (XXX: Адрес блока DXHRV)
Тип объекта: Binary Output
Значение: Данный объект используется для задания влажности A/C блока DXHRV.
Свойство Present_Value (текущее значение):
ACTIVE: ON command
INACTIVE: OFF command
27) AC Humidify (Состояние)
Номер пункта: 26
Наименование объекта: HrvStartStopStatus_XXX (XXX: Адрес блока DXHRV)
Тип объекта: Binary Input
Значение: Данный объект используется для контроля влажности A/C блока DXHRV.
Свойство Present_Value (текущее значение):
ACTIVE: ON
INACTIVE: OFF
28) Задать верхнее значение температуры (Настройка)
Номер пункта: 27
Наименование объекта: SetUpperTempCommand_XXX (XXX: Адрес блока A/C)
Тип объекта: Analog Value
Значение: Данный объект используется для установки верхнего значения температуры кон
диционера.
Свойство Present_Value (текущее значение):
Температура(°C)
Примечания:
1. Данный блок используется только с внутренним блоком, приблизительный диапазон вер
хних значений температуры составляет 18-30°C.
Определен 1°C.
29) Задать верхнее значение температуры (Состояние)
Номер пункта: 28
Наименование объекта: SetUpperTempStatus_XXX (XXX: Адрес блока A/C)
Тип объекта: Analog Input
Значение: Данный объект используется для контроля верхнего значения температуры в ме
сте размещения внутреннего блока
Свойство Present_Value (текущее значение):
Температура(°C)
Примечания: Данный объект используется только с внутренними блоками и указывает уст
ановленное верхнее значение температуры, измеренное внутренними блока
ми.
82 Шлюз BACnet
Детальное описание объектов
30) Задать нижнее значение температуры (Настройка)
Номер пункта: 29
Наименование объекта: SetLowerTempCommand_XXX (XXX: Адрес блока A/C)
Тип объекта: Analog Value
Значение: Данный объект используется для установки нижнего значения температуры кон
диционера.
Свойство Present_Value (текущее значение):
Температура(°C)
Примечания:
1. Данный блок используется только с внутренними блоками, приблизительный диапазон н
ижних значений температуры составляет 18-30°C.
Определен 1°C.
31) Задать нижнее значение температуры (Состояние)
Номер пункта: 30
Наименование объекта: SetLowerTempStatus_XXX (XXX: Адрес блока A/C)
Тип объекта: Analog Input
Значение: Данный объект используется для контроля нижнего значения температуры в ме
сте размещения внутреннего блока
Свойство Present_Value (текущее значение):
Температура(°C)
Примечания: Данный объект используется только с внутренними блоками и указывает уста
новленное нижнее значение температуры, измеренное внутренними блоками.
32) Блокирование режима (Настройка)
РУССКИЙ ЯЗЫК
Номер пункта: 31
Наименование объекта: ModeLockCommand_XXX (XXX: Адрес блока A/C)
Тип объекта: Binary Output
Значение: Данный объект используется для задания режима блокирования в режиме упра
вления A/C.
Свойство Present_Value (текущее значение):
ACTIVE: Блокировка (Ограничено)
INACTIVE: Unlock (Не ограничено)
33) Блокирование режима (Состояние)
Номер пункта: 32
Наименование объекта: ModeLockStatus_XXX (XXX: Адрес блока A/C)
Тип объекта: Binary Input
Значение: Данный объект используется для контроля режима блокирования в режиме упр
авления A/C.
Свойство Present_Value (текущее значение):
ACTIVE: Блокировка (Ограничено)
INACTIVE: Unlock (Не ограничено)
Руководство по эксплуатации и инструкции по монтажу
83
Инициализация при запуске
Инициализация при запуске
Система предназначена для автоматического распознования подключенных кондиционеров.
Следовательно, потребуется примерно одна минута для распознования всех кондиционеров п
осле включения системы.
Во время этого периода, могут возвратиться следующие ошибки PDU при получении доступа к
объекту, соответствующему кондиционеру.
Класс ошибки = Объект; Код ошибки = Unknown_Object (Неизвестный объект)
Если предпринята попытка считать свойство «Перечень объектов» объекта Устройство из ко
ндиционера в течение вышеуказанного периода распознования, возвратятся следующие ошиб
ки PDU, если не был опознан кондиционер:
Класс ошибки = Устройство; Код ошибки = Configuration_In_Progress
(Конфигурация в процессе)
Подробности реакций на ошибки см. в Приложении 3.
Настройка часов
Сервис Timesynchronization (Синхронизация времени) обеспечивает настройки часов по местн
ому времени.
Кроме того, сервис UTCTimesynchronization (Синхронизация времени по Гринвичу) обеспечива
ет настройки часов по Грнивичу
Функция отчета
Уведомление о событии
1) Регистрация адресата уведомления о событии
Можно использовать сервис AddListElement (Добавить элемент списка) для регистрации ин
формации об адресате уведомления по свойству Список получателей объекта Класс уведо
мления.
2) Удаление адресата уведомления о событии
Сервис RemoveListElement (Удалить элемент списка) можно использовать для удаления ин
формации об адресате уведомления из объекта Класс уведомления.
3) Адресат уведомления о событии в памяти
Адресат зарегистрированного уведомления о событии сохраняется в памяти.
При включении системы адресат уведомления о событии будет инициализироваться с сохр
аненной информацией. Адресат уведомления о событии будет сохраняться пять секунд по
сле регистрации или удаления.
84 Шлюз BACnet
Функция отчета
Уведомление COV (Изменение значения)
Запрос регистрации COV принимается посредством сервиса SubscribeCOV (Подписка COV).
1) Настройка подтвержденного или неподтвержденного COV
Этот элемент поддерживается согласно Спецификациям BACnet.
2) Настройка нужной продолжительности подписки
Этот элемент поддерживается согласно Спецификациям BACnet. Если уведомление COV в
ыполняется во время изменения состояния, будет рассчитываться разница между зарегис
трированным и текущим временем. Если разница выше зарегистрированной продолжитель
ности подписки, подписка будет считаться просроченной и удаленной. Следовательно, есл
и выполняется изменение времени часов, продолжительность подписки будет отличаться
от значения, которое было задано.
3) Память после прерывания электропитания системы
Этот элемент не поддерживается. Информация о регистрации не сохраняется в памяти, и
будет утеряна при отключении электропитания. Согласно Спецификациям BACnet, не треб
уется гарантий сохранения подписок из-за отказа электропитания.
Поддерживаемые сервисы COV показаны в следующей таблице.
Сервис Объект Изделие
Вкл/Выкл (состояние)
Свойство объекта Бинарный вход
Внутренний блок, вентилятор
Блокировка Вкл/Выкл (состояние)
Свойство объекта Бинарный вход
Внутренний блок, вентилятор
Блокирование режима (Состояние)
Binary Input object property Внутренний блок
РУССКИЙ ЯЗЫК
Блокирование режима (Состояние)
Binary Input object property Внутренний блок
Задать верхнее значение температуры (Состояние)
Analog Input object property
Внутренний блок
Задать нижнее значение температуры (Состояние)
Analog Input object property Внутренний блок
Режим работы (состояние)
Свойство объекта Универсальный вход
Внутренний блок, вентилятор
Колебание (состяние)
Свойство объекта Бинарный вход
Внутренний блок
Сигнал фильтра
Свойство объекта Бинарный вход
Вентилятор
Скорость вентилятора (состояние)
Свойство объекта Универсальный вход
Внутренний блок, вентилятор
Настройка температуры в помещении
Свойство объекта Аналоговое значение
Внутренний блок
Температура в помещении:
Свойство объекта Аналоговый вход
Внутренний блок
Сигнал в помещении
Свойство объекта Бинарный вход
Внутренний блок, вентилятор
Код ошибки
Свойство объекта Аналоговый вход
Внутренний блок, вентилятор
Режим пользователя
Свойство объекта Универсальный вход
Вентилятор
Руководство по эксплуатации и инструкции по монтажу
85
Поиск и устранение неисправностей
Поиск и устранение неисправностей

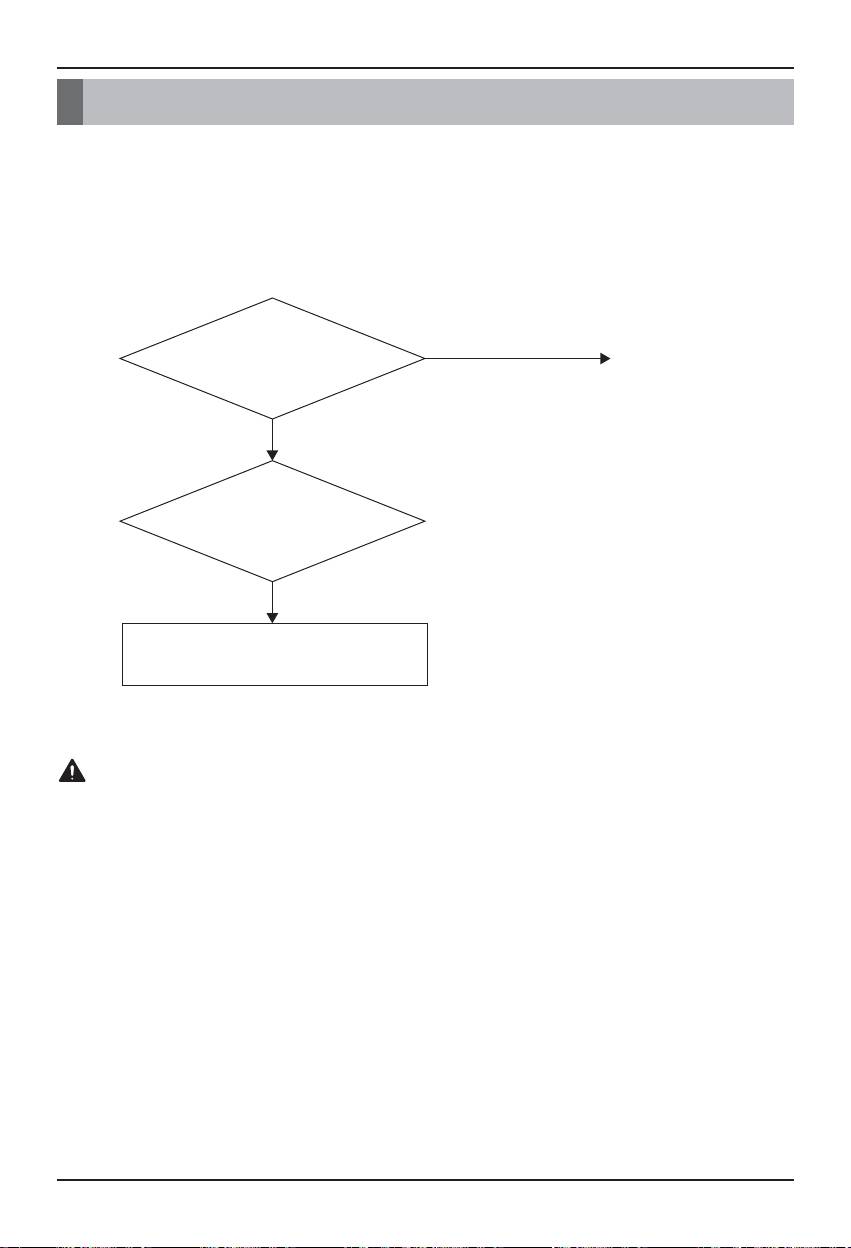

- Проблема : Светодиод питания Шлюза BACnet не горит.
→ Если электропитание в норме, горит Светодиод питания.
- Возможная причина : Электропитание не включено.
Не используется указанный адаптер.
- Диагностика
86 Шлюз BACnet
Включено ли
НЕТ
Включить
электропитание?
электропитание
ДА
Используется ли
указанный адаптер?
НЕТ
Включить электропитание
через указанный адаптер.
Следует выключать переключатель питания при подключении/отключении Шлюза
BACnet к другому и от другого устройства. Иначе, это может привести к поврежден
ию деталей Шлюза.
ОСТОРОЖНО
Поиск и устранение неисправностей

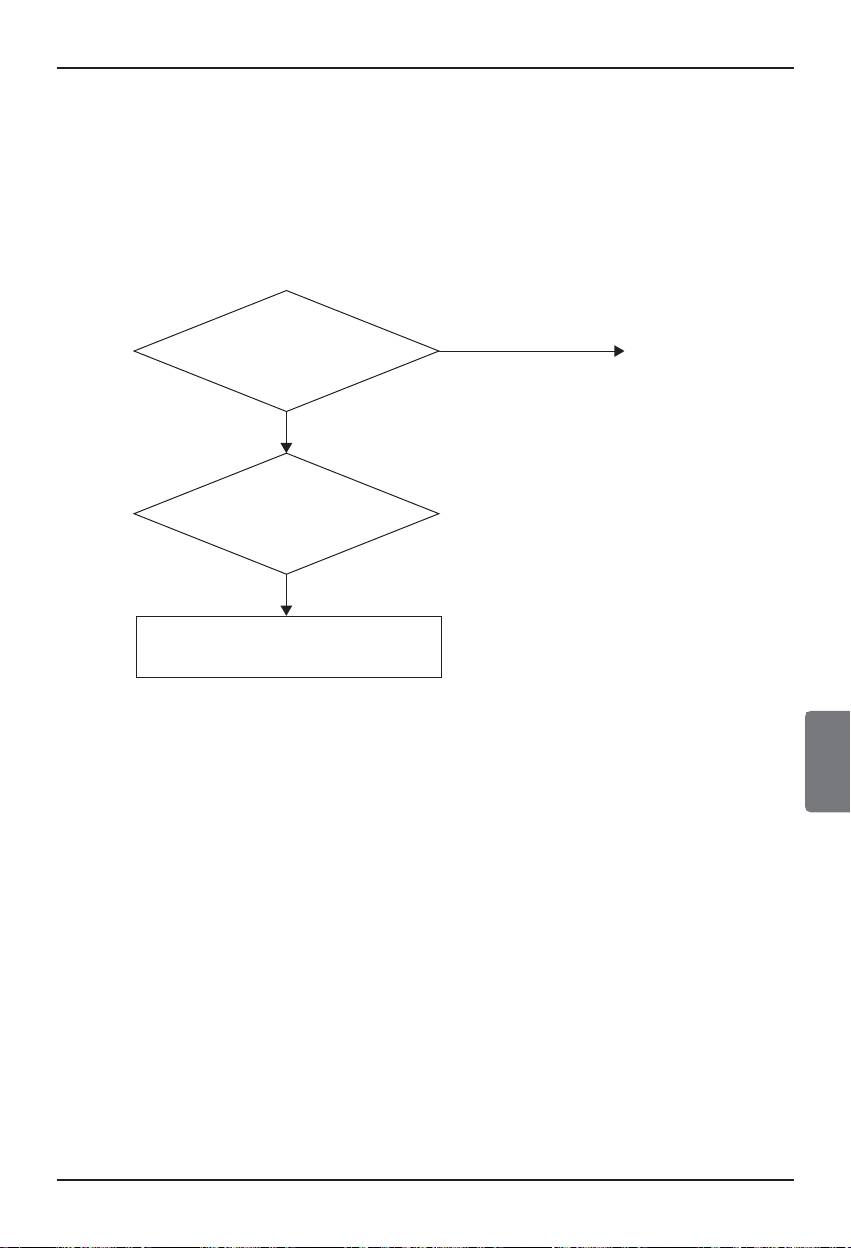

- Проблема : Светодиод работы Шлюза BACnet не мигает.
→ Если шлюз работает нормально, светодиод работы периодически мигает.
- Возможная причина : Электропитание не включено.
Программа установлена некорректно.
- Диагностика
РУССКИЙ ЯЗЫК
Руководство по эксплуатации и инструкции по монтажу
87
Включено ли
НЕТ
Включить
электропитание?
электропитание.
ДА
Правильно ли
установлена программа?
НЕТ
Переустановить программу
Поиск и устранение неисправностей

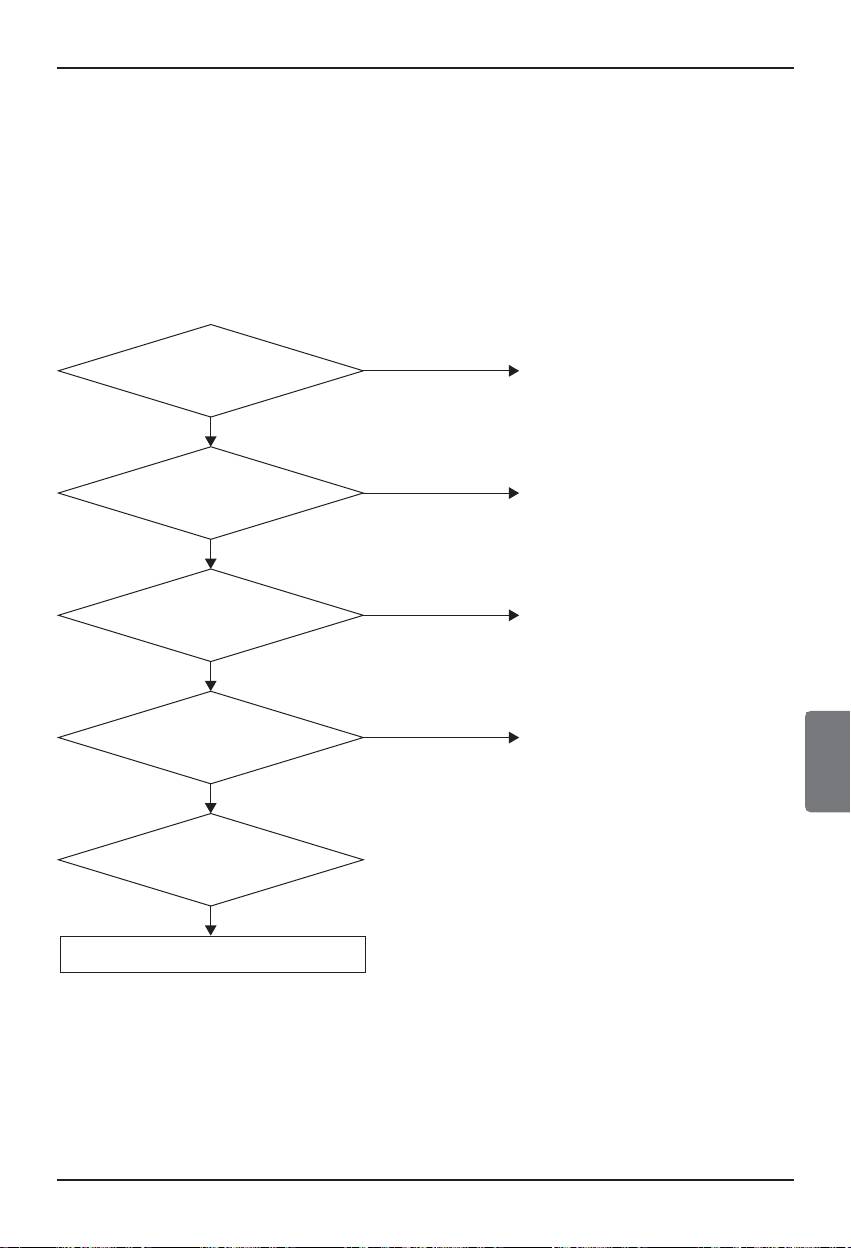

- Проблема : Светодиод LNK/ACT сети Ethernet 1.2 Шлюза BACnet не горит/не мигает.
→ Свеиодиод LNK горит, когда связь LAN шлюза правильно работает.
- Возможная причина : Электропитание не подключено к хабу.
Шлюз не подключен к хабу.
Шлюза не подключен к хабу прямым кабелем.
- Дагностика
88 Шлюз BACnet
Подключено ли
НЕТ
Подключить элекропитание к хабу.
электропитание к хабу?
ДА
Подсоединен
НЕТ
Подсоединить шлюз к хабу.
ли шлюз к хабу?
ДА
Подсоединен ли шлюз к
хабу прямым кабелем?
НЕТ
Если соединение выполнено переходным
кабелем, заменить его прямым кабелем
(Более подробную информацию по кабелю
см. на соответствующей странице.)
Поиск и устранение неисправностей
- Проблема : Светодиод TX/RX сети LG-NET 1,2,3,4 Шлюза BACnet не мигает.
→ Светодиод TX/RX мигает при нормальной работе.
- Возможная причина : Электропитание не подключено к терминалу связи 485.
Полярность связи RS-485 изменена.
DIP-переключатель PI485 неправильно настроен.
Электропитание не подключено к внутреннему блоку.
Адрес неправильно настроен для внутреннего блока.
- Диагностика
РУССКИЙ ЯЗЫК
Руководство по эксплуатации и инструкции по монтажу
89
Подключено ли
Нет
Подключить электропитание
электропитание к PI485?
к PI485.
Да
Правильная ли
Нет
полярность линии подключения
Так как интерфейс 485 имеет
интерфейса 485?
полярность, подключение
должно быть выполнено
Да
правильно.
Нет
Настроен ли DIP-переключатель
Включить перемычки No. 1
P
I
485 правильно?
и 4 DIP-переключателя.
Да
Нет
Подключено ли электропитание
Подключить электропитание
к внутреннему блоку?
к внутреннему блоку.
Да
Подключено ли
электропитание к PI485?
Нет
Настроить адрес внутреннего блока.
Поиск и устранение неисправностей
- Проблема : Внутренний блок не обнаружен при проверке, подключен или нет внутренний бл
ок, с помощью функции Web-сервера.
→ При нормальной работе, внутренние блоки отображаются на Web-сервере
Server столько раз, сколько имеется установленных внутренних блоков.
- Возможная причина : IP-абрес и адрес шлюза BACnet неправильно настроены.
LAN кабель используется неправильно.
Полярность между PI 485 и шлюзом изменена.
- Диагностика
90 Шлюз BACnet
Выполнить PING тест
Мигает ли
Все ли внутренние
ДА
ДА ДА
Проверить полярность
в окне командной
светодиод LG-NET
связи и
блоки найдены?
строки
Шлюза BACnet?
замкнуть/разомкнуть
контакт между PI 485
Сбой
ДА
и Шлюзом BACnet
Проверить IP-адрес и адрес
При ненормальной работе
Gateway и проверить
Шлюза BACnet.
после переустановки
настройку адреса
Проверить правильность
Шлюза BACnet, принять
внутреннего блока
LAN кабеля (прямой кабель
решение, заменять или нет
при использовании хаба,
шлюз BACnet
переходный кабел
ь при
неиспользовании хаба).
Проверить, может ли IP ПК
НЕТ
связываться со шлюзом или
нет (Можно связывать,
только если первые три
цифры частного IP те же
самые)
Проверить полярность A/B
Продолжают
между указанным PI485 и
Не выполнялся
НЕТ
ли мигать светодиоды 02G и 03G
ДА
шлюзом. Проверить номер
ли поиск для каждого наружного
интерфейса PI485 указанного
наружного блока и номер
блока?
наружного блока?
PI485.
Проверить подключение
указанного PI485
НЕТ
DIP-переключателя. роверить,
нормально или нет, работает
связь внутреннего/наружного
блока и проверить настройку
адреса внутреннего блока
Не выполнялся
НЕТ
ли поиск для каждого наружного
Снова проверить настройку
блока?
адреса внутреннего блока.
Убедиться в нормальной
работе связи
ДА
наружного/внутреннего
блока.
Использовать
PMNFP14A1M при проверке
имени модели PI485.
Как отличить прямой кабель от переходного кабеля
Как отличить прямой кабель от переходного кабеля
РУССКИЙ ЯЗЫК
Руководство по эксплуатации и инструкции по монтажу
91
Прямой кабель – Также называемый как кабель прямого подключения 1:1 и
используемый для
подключения другого оборудования от сети.
Метод подключения прямого кабеля
Переходный кабель – Используется для подключения 1:1 между одинаковым
оборудованием в сети.
Метод подключения переходного кабеля
Неэкранированный кабель состоит из 8 жил провода, а провод, фактически используемый дл
я передачи данных в среде LAN, это провод приема (RX) No.1 и 2 и провод передачи (TX) No.3
и 6, состоящий из 4 жил. Они классифицируются на два типа, в зависимости от метода подкл
ючения провода для приема и передачи.
Руководство для ПО с открытым исходным кодом
Руководство для ПО с открытым исходным кодом
Следующие исполнительные файлы и библиотеки GPL/LGPL, используемые в этом изделии, с
оответствуют лицензионному соглашению GPL/LGPL.
Исполняющие файлы GPL
Linux kernel 2.4
fdisk
lrzsz
Sysvinit
Inetutils
e2fsprogs
Bash
net-tools
boa http server
busybox
stupid-ftpd
tinylogin
traceroute
Библиотеки LGPL
glibc linuxthreads ncurses zlib
Если Вы запросите исходные коды у LG Electronics Co. электронным письмом, мы поставим Ва
м их на CD-ROM по цене носителя и стоимости доставки.
: da_opensource @lge.com
Это предложение действует три года после получения этого изделия от LG Electronics Co.
Вы можете загрузить оригинальную копию лицензии GPL/LGPL по адресу http://www.systemair-
con.com
Некоторые из программ, используемых в этом изделии, подчиняются следующим авторским п
равам.
92 Шлюз BACnet
