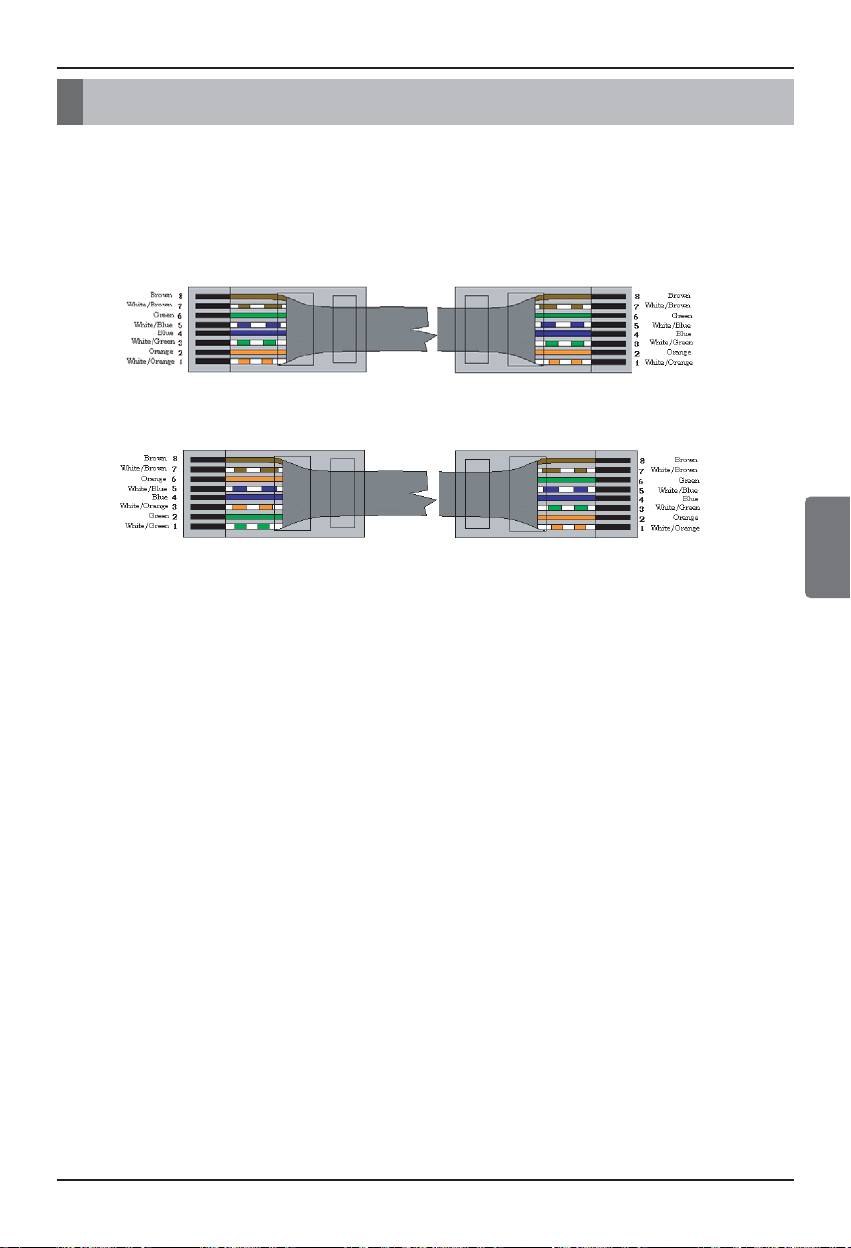

Störungsbehebung

- Störung : Die Anzeige TX/RX von LG-NET 1, 2, 3, 4 des BACnet-Gateways blinkt nicht.

→ Im Normalbetrieb blinkt die TX/RX-Anzeige.

- Mögliche Ursache : - Mögliche Ursache: Der 485-Verbindungsanschluss wird nicht mit Strom

versorgt

Die Polungen der RS-485 Anschlüsse wurden vertauscht

Der DIP-Schalter des PI485 ist falsch eingestellt

Das Innengerät wird nicht mit Strom versorgt

Die Adresse wurde falsch auf das Innengerät eingestellt

- Diagnose

DEUTSCH

Installationsanleitung und Benutzerhandbuch 89

Anhang 1

• BIBBs zur Netzwerkverwaltung

(■ : Unterstützt, ❏ : Nicht unterstützt)

BIBB-Typ Unterstützt BACnet-Dienst Starten Ausführen

Network Management - Connection

Establish-Connection-To-Network

-

NM-CE-A

❏

Establishment-A

Disconnect-Connection-To-Network

-

Network Management - Connection

Establish-Connection-To-Network

-

NM-CE-B

❏

Establishment-B

Disconnect-Connection-To-Network

-

Who-Is-Router-To-Network -

I-Am-Router-To-Network -

Network Management - Router

NM-RC-A

I-Could-Be-Router-To-Network -

Configuration-A

❏

Initialize-Routing-Table -

Initialize-Routing-Table-Ack -

Who-Is-Router-To-Network - -

Network Management - Router I-Am-Router-To-Network - -

NM-RC-B

❏

Configuration-B Initialize-Routing-Table -

Initialize-Routing-Table-Ack -

DEUTSCH

Installationsanleitung und Benutzerhandbuch 97

Anhang 2

• Analogwert Objekttyp

Bezeichner der Eigenschaft Datentyp der Eigenschaft BACnet BNU-BAC

Object_Identifier BACneObjectIdentifier R R

Object_Name CharacterString R R

Object_Type BACnetObjectType R R

Present_Value Real R4 W

Description CharacterString O R

Status_Flags BACnetStatusFlags R R

Event_State BACnetEventState R R

Reliability BACnetReliability O -

Out_Of_Service Boolean R R

Units BACnetEngineeringUnits R R

PriorityArray BACnetPriorityArray O1 -

RelinquishDefault Real O1 -

COV_Increment Real O2 -

DEUTSCH

Time_Delay Unsigned O3 -

Notification_Class Unsigned O3 -

High_Limit REAL O3 -

Low_Limit REAL O3 -

Deadband REAL O3 -

Limit_Enable BACnetLimitEnable O3 -

Event_Enable BACnetEventTransitionBits O3 -

Acked_Transitions BACnetEventTransitionBits O3 -

Notify_Type BACnetNotifyType O3 -

Event_Time_Stamps BACnetARRAY[3] of BACnetTimeStamp O3 -

Profile_Name CharacterString O -

Installationsanleitung und Benutzerhandbuch 99

Anhang 2

• Binäre Ausgabe Objekttyp

Bezeichner der Eigenschaft Datentyp der Eigenschaft BACnet BNU-BAC

Object_Identifier BACneObjectIdentifier R R

Object_Name CharacterString R R

Object_Type BACnetObjectType R R

Present_Value BACnetBinaryPV W W

Description CharacterString O R

Device_Type CharacterString O -

Status_Flags BACnetStatusFlags R R

Event_State BACnetEventState R R

Reliability BACnetReliability O -

Out_Of_Service Boolean R R

Polarity BACnetPolarity R R

Inactive_Text CharacterString O1 -

Active_Text CharacterString O1 -

DEUTSCH

Change_Of_State_Time BACnetDateTime O2 -

Chgange_Of_State_Count Unsigned O2 -

Time_Of_State_Count_Reset BACnetDateTime O2 -

Elapsed_Active_Time Unsigned32 O3 -

Time_Of_Active_Time_Reset BACnetDateTime O3 -

Minimum_Off_Time Unsigned32 O -

Minimum_On_Time Unsigned32 O -

Priority_Array BACnetPriorityArray R R

Relinquish_Default BACnetBinaryPV R R

Time_Delay Unsigned O4 -

Notification_Class Unsigned O4 -

Feedback_Value BACnetBinaryPV O4 -

Event_Enable BACnetEventTransitionBits O4 -

Acked_Transitions BACnetEventTransitionBits O4 -

Notify_Type BACnetNotifyType O4 -

Event_Time_Stamps BACnetARRAY[3] of BACnetTimeStamp O4 -

Profile_Name CharacterString O -

Installationsanleitung und Benutzerhandbuch 101

Anhang 2

• Gerät Objekttyp (1)

Bezeichner der Eigenschaft Datentyp der Eigenschaft BACnet BNU-BAC

Object_Identifier BACneObjectIdentifier R R

Object_Name CharacterString R R

Object_Type BACnetObjectType R R

System_Status BACnetDeviceStatus R R

Vendor_Name CharacterString R R

Vendor_Identifier Unsigned16 R R

Model_Name CharacterString R R

Firmware_Revision CharacterString R R

Application_Software_Version CharacterString R R

Location CharacterString O R

Description CharacterString O R

Protocol_Version Unsigned R R

Protocol_Conformance_Class Unsigned(1…6) R R

DEUTSCH

Protocol_Services_Supported BACnetServiceSupported R R

Protocol_Object_Types_Supp orted

BACnetObjectTypesSupported R R

Object_List

BACnetARRAY[N] of BACnetObjectIdentifier

RR

Max_APDU_Length_Accepted Unsigtned R R

Segmentation_Supported BACnetSegmentation R R

VT_Class_Supported List of BACnetVTClass _1 -

Active_VT_Sessions List of BACnetVTSession _2 -

Installationsanleitung und Benutzerhandbuch 103

Anhang 2

• Mehrfach-Eingabe Objekttyp

Bezeichner der Eigenschaft Datentyp der Eigenschaft BACnet BNU-BAC

Object_Identifier BACneObjectIdentifier R R

Object_Name CharacterString R R

Object_Type BACnetObjectType R R

Present_Value Unsigned R1 R

Description CharacterString O R

Device_Type CharacterString O -

Status_Flags BACnetStatusFlags R R

Event_State BACnetEventState R R

Reliability BACnetReliability O2 -

Out_Of_Service Boolean R R

Number_Of_States Unsigned R R

State_Text BACnetARRAY[N] of CharacterString O -

Time_Delay Unsigned O3 -

DEUTSCH

Notification_Class Unsigned O3 -

Alarm_Values List of Unsigned O3 -

Fault_Values List of Unsigned O3 -

Event_Enable BACnetEventTransitionBits O3 -

Acked_Transitions BACnetEventTransitionBits O3 -

Notify_Type BACnetNotifyType O3 -

Event_Time_Stamps BACnetARRAY[3] of BACnetTimeStamp O3 -

Profile_Name CharacterString O -
